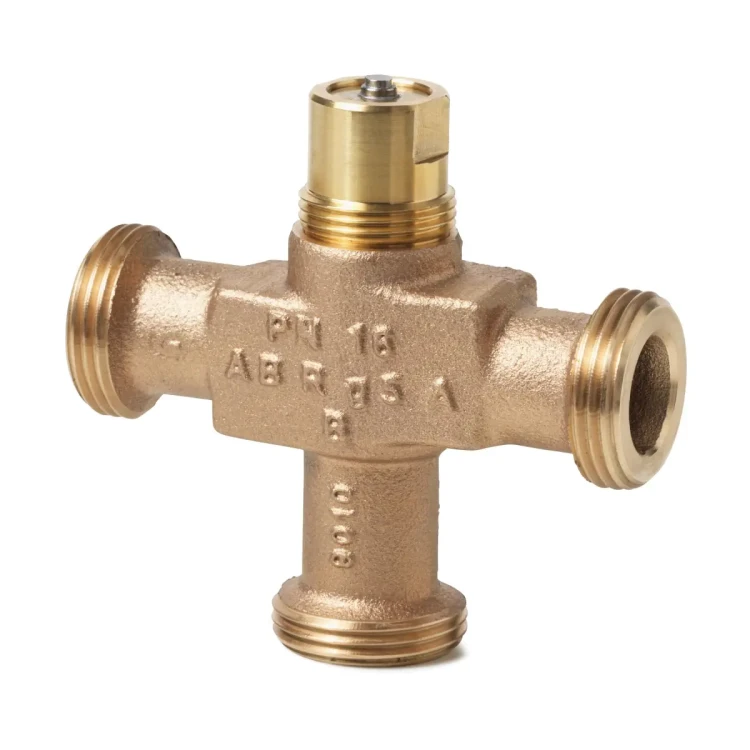

VXG44.15-4 Zawór trójdrogowy gwintowany z brązu, PN16, 2..120 [°C], skok 5,5 [mm], DN15, kvs 4,0 [m3/h]

VXG44.15-4 to trójdrogowy zawór regulacyjny ACVATIX™ firmy Siemens, z korpusem z brązu CC491K, średnicą nominalną DN 15 i współczynnikiem przepływu kvs = 4 m³/h. Wyposażony w zewnętrzne przyłącza gwintowane G 1B (PN16), przeznaczony jest do pracy w zamkniętych obiegach małych i średnich instalacji grzewczych, wentylacyjnych i klimatyzacyjnych, gdzie realizuje funkcje mieszania lub rozdzielania przepływu wody grzewczej lub chłodniczej.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX, zawory gwintowane VVG44../VXG44..
• Model: VXG44.15-4
• Typ: trójdrogowy zawór regulacyjny z gwintem zewnętrznym
• Klasa ciśnienia: PN 16 wg ISO 7268
• Średnica nominalna DN: 15
• Współczynnik kvs: 4 m³/h (zimna woda 5…30 °C, Δp = 100 kPa)
• Iloraz szerokości zakresów Sv: > 100
• Charakterystyka przepływu: liniowa wg VDI / VDE 2173 w kanale regulacyjnym i w obejściu
• Funkcje hydrauliczne: mieszanie (A + B → AB) oraz rozdzielanie (AB → A + B)
• Króciec A: zmienny przepływ
• Króciec B: obejście, zmienny przepływ
• Króciec AB: stały przepływ
• Dopuszczalne czynniki: woda chłodnicza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wg VDI 2035)
• Zakres temperatur czynnika: 1…120 °C (ze śrubunkami ALG..B maks. 100 °C)
• Stopień nieszczelności: 0…0,02 % wartości kvs (kanał regulacyjny i obejście) wg DIN EN 1349
• Skok nominalny: 5,5 mm
• Korpus zaworu: brąz CC491K
• Przyłącza hydrauliczne zaworu: gwint zewnętrzny G 1B wg ISO 228-1 do uszczelnień płaskich
• Przyłącze siłownika: gwint G ¾’’
• Sterowanie ręczne: wbudowane pokrętło sterowania ręcznego
• Współpraca z siłownikami: elektryczne siłowniki SAS.. (230 V AC lub 24 V AC/DC, 3‑stawne lub modulujące, wersje z lub bez sprężyny powrotnej)
• Przyłącza śrubunkowe: możliwość zastosowania zestawów śrubunków ALG153 / ALG153B
• Masa zaworu: ok. 0,67 kg

Zastosowanie

Zawór VXG44.15-4 przeznaczony jest do regulacji przepływu wody w zamkniętych układach małych i średnich instalacji:

• grzewczych (obieg wody gorącej),
• wentylacyjnych (nagrzewnice, chłodnice wodne),
• klimatyzacyjnych (woda chłodnicza, roztwory glikolu).

Zawór trójdrogowy VXG44.. zgodnie z dokumentacją powinien być stosowany głównie jako zawór mieszający. Zalecane jest stosowanie go wyłącznie w obiegach zamkniętych.

Konstrukcja i działanie

Budowa zaworu

• Grzyb paraboliczny przymocowany do trzpienia zaworu zapewnia precyzyjną, liniową regulację przepływu.
• Gniazdo w kanale regulacyjnym (A–AB) zamocowane w korpusie zaworu.
• Gniazdo w obejściu (B) wykonane bezpośrednio w korpusie zaworu.
• Korpus z brązu CC491K, przystosowany do pracy w instalacjach wodnych do PN16.
• Trzpień ze stali CrNi, dławica z mosiądzu z uszczelnieniem z pierścieni EPDM.
• Gniazda kanału regulacyjnego i obejścia wykonane ze stali CrNi, brązu (także jako gniazdo wykonane bezpośrednio w korpusie) lub mosiądzu.

Charakterystyka przepływu

• Charakterystyka zaworu: 0…100 % liniowa wg VDI / VDE 2173.
• Mieszanie: przepływ z króćców A i B do AB.
• Rozdzielanie: przepływ z króćca AB do A i B.
• Króciec A: zmienny przepływ regulowany.
• Króciec B: obejście (również zmienny przepływ).
• Króciec AB: króciec o stałym przepływie.

Sterowanie ręczne i z siłownikiem

Zawór VXG44.15-4 może być obsługiwany ręcznie za pomocą pokrętła lub w pełni automatycznie po zainstalowaniu siłownika SAS..

• Sterowanie ręczne (VXG44..):
  • Obrót pokrętła zgodnie z ruchem wskazówek zegara: otwieranie kanału A–AB, zamykanie obejścia B.
  • Obrót przeciwnie do ruchu wskazówek zegara: zamykanie kanału A–AB, otwieranie obejścia B.
• Siłowniki współpracujące: zawór jest przystosowany do współpracy z siłownikami SAS.. firmy Siemens:
  • SAS31.. – 230 V AC, sterowanie 3‑stawne, wersje z i bez sprężyny powrotnej.
  • SAS61.. – 24 V AC/DC, sterowanie ciągłe (0…10 V DC, 4…20 mA DC, 0…1000 Ω), wersje z i bez sprężyny powrotnej, także z komunikacją Modbus RTU.
  • SAS81.. – 24 V AC/DC, sterowanie 3‑stawne, wersje z i bez sprężyny powrotnej.

Zawór można uruchamiać dopiero po prawidłowym zamontowaniu siłownika lub po jego ręcznym ustawieniu.

Kawitacja i dobór różnicy ciśnień

• Aby uniknąć przyspieszonego zużycia grzybka i gniazd oraz hałasu, należy nie przekraczać dopuszczalnej różnicy ciśnień Δpmax podanej na wykresie doboru.
• Dla obiegów wody chłodniczej należy zapewnić odpowiednie przeciwciśnienie za zaworem, np. przez zastosowanie dodatkowego zaworu dławiącego.
• Maksymalną różnicę ciśnienia dla obiegów wody chłodniczej przyjmuje się zgodnie z krzywą dla 80 °C na wykresie kawitacji.

Dane techniczne

• Typ zaworu: VXG44.15-4
• Rodzaj: zawór trójdrogowy, gwintowany zewnętrznie
• Klasa ciśnienia: PN 16 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005, w dozwolonym zakresie temperatury czynnika (zgodnie z wykresem ciśnienie/temperatura)
• Średnica nominalna DN: 15
• kvs: 4 m³/h (zimna woda 5…30 °C, Δp = 100 kPa)
• Iloraz szerokości zakresów Sv: > 100
• Charakterystyka: liniowa 0…100 % wg VDI / VDE 2173
• Stopień nieszczelności: 0…0,02 % wartości kvs wg DIN EN 1349 (kanał regulacyjny i obejście)
• Dopuszczalne czynniki: woda chłodnicza, woda gorąca, woda ze środkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035
• Zakres temperatur czynnika: 1…120 °C (ze śrubunkami ALG..B maks. 100 °C)
• Skok nominalny: 5,5 mm
• Korpus zaworu: brąz CC491K
• Gniazdo kanału regulacyjnego: stal CrNi, brąz (także jako gniazdo wykonane bezpośrednio w korpusie) lub mosiądz
• Gniazdo obejścia: brąz (także jako gniazdo wykonane bezpośrednio w korpusie) lub mosiądz
• Grzybek: stal CrNi lub mosiądz
• Trzpień: stal CrNi
• Dławica: mosiądz
• Uszczelnienie dławicy: pierścienie EPDM
• Przyłącza gwintowane zaworu: G 1B wg ISO 228-1 (gwint zewnętrzny, do uszczelnień płaskich)
• Przyłącze siłownika: G ¾’’
• Długość zabudowy L1: 100 mm
• Minimalna wysokość montażowa H z siłownikiem SAS..: > 381 mm
• Masa: ok. 0,67 kg
• Dyrektywa dla urządzeń ciśnieniowych: PED 2014/68/EU, osprzęt ciśnieniowy dla płynów grupy 2, zakres wg art. 3 ust. 3 (ogólnie uznana praktyka inżynierska, bez oznakowania CE)
• Zgodność EAC: Euroazjatycka zgodność
• Aspekty środowiskowe: dane zawarte w deklaracji środowiskowej produktu CE1E4364en

Wyposażenie dodatkowe

• Zestawy śrubunków gwintowanych do zaworów trójdrogowych:
  • ALG..3 / ALG..3B: komplety 3 śrubunków (3 nakrętki łączące, 3 półśrubunki, 3 uszczelki płaskie) do zaworów trójdrogowych; wersja ALG..3B wykonana z mosiądzu, do czynników o temperaturze do 100 °C.
• Śrubunki dedykowane do VXG44.15-4:
  • ALG153: zestaw śrubunków gwintowanych do zaworów VXG44.15.. (gwint zaworu G 1, gwint od strony instalacji Rp ½’’ wg ISO 7‑1).
  • ALG153B: wersja z mosiądzu (oznaczenie S55846‑Z101), do czynników o temperaturze do 100 °C.

Montaż i wskazówki eksploatacyjne

• Obieg zamknięty: zawór VXG44.15-4 jest przeznaczony wyłącznie do pracy w obiegach zamkniętych.
• Położenie w instalacji: zaleca się montaż na przewodzie powrotnym, ze względu na niższe temperatury sprzyjające trwałości uszczelnienia trzpienia.
• Ochrona przed zanieczyszczeniami: dla zwiększenia niezawodności działania przed zaworem należy zainstalować filtr zanieczyszczeń.
• Połączenia hydrauliczne:
  • Stosować śrubunki zgodne z ISO 7‑1.
  • Nie stosować nadmiernej ilości pakuł ani taśmy PTFE.
  • Nie dokręcać gwintu rurowego „do samego końca”, aby uniknąć naprężeń i nieszczelności.
• Kierunek przepływu: przed montażem sprawdzić, czy zawór jest zainstalowany zgodnie z oznaczeniem kierunku przepływu na korpusie:
  • Mieszanie: przepływ z króćców A / B do AB.
  • Rozdzielanie: przepływ z króćca AB do A / B.
• Bezpieczeństwo podczas prac serwisowych:
  • Wyłączyć pompę i napięcie zasilające.
  • Zamknąć zawory odcinające.
  • Upuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia.
  • W razie potrzeby odłączyć przewody elektryczne od zacisków siłownika.
  • Przed ponownym uruchomieniem zaworu upewnić się, że siłownik jest prawidłowo zamontowany lub zawór jest ręcznie ustawiony.
  • Przestrzegać krajowych przepisów i norm dotyczących bezpieczeństwa.

Konserwacja

• Bezobsługowa praca: zawory VXG44.. nie wymagają okresowej konserwacji.
• Dławica uszczelniająca trzpienia: element niewymienny; w przypadku nieszczelności należy wymienić cały zawór.

Podsumowanie

Siemens VXG44.15-4 to kompaktowy, trójdrogowy zawór regulacyjny PN16 z serii ACVATIX, przeznaczony do precyzyjnego mieszania i rozdzielania przepływu wody w zamkniętych instalacjach HVAC. Korpus z brązu CC491K, liniowa charakterystyka przepływu, wysoka szczelność (do 0,02 % kvs) i szeroki zakres zastosowań (1…120 °C) w połączeniu z możliwością współpracy z elektrycznymi siłownikami SAS.. czynią z niego nowoczesny i niezawodny element regulacyjny do małych i średnich systemów grzewczych, wentylacyjnych i klimatyzacyjnych.
