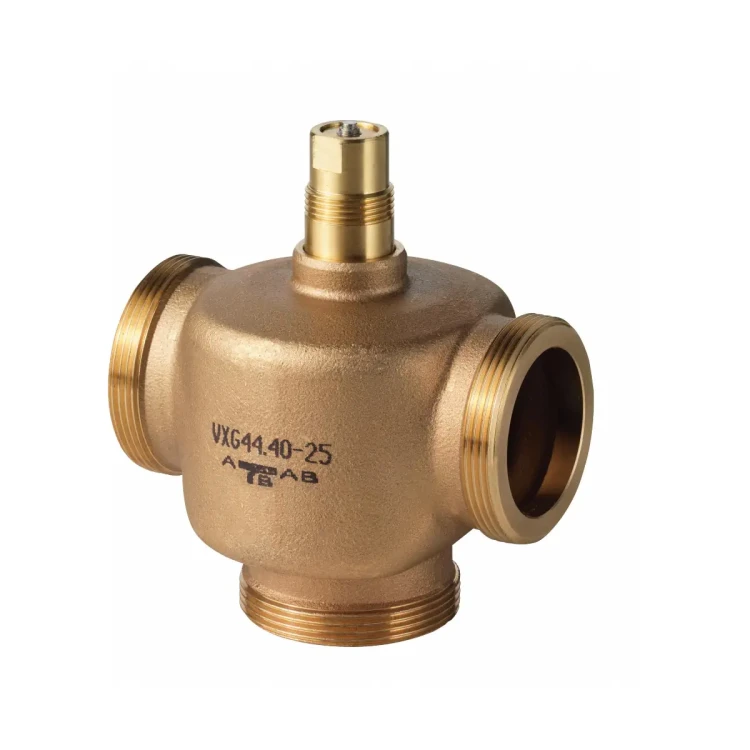

VXG44.32-16 Zawór trójdrogowy gwintowany z brązu, PN16, 2..120 [°C], skok 5,5 [mm], DN32, kvs 16 [m3/h]

Siemens VXG44.32-16 to trójdrogowy zawór regulacyjny ACVATIX o średnicy DN 32 i współczynniku kvs = 16 m³/h, z korpusem z brązu w klasie ciśnienia PN16 i przyłączami gwintowanymi zewnętrznie G 2B. Przeznaczony jest do małych i średnich instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC), gdzie realizuje funkcję mieszania lub rozdzielania przepływu wody, a także może pracować jako przelotowy zawór regulacyjny lub odcinający. Zawór jest przeznaczony wyłącznie do pracy w obiegach zamkniętych.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX – zawór trójdrogowy, gwintowany zewnętrznie
• Model: VXG44.32-16
• Typ zaworu: trójdrogowy zawór regulacyjny do funkcji mieszania lub rozdzielania, z możliwością pracy jako przelotowy zawór regulacyjny/odcinający
• Zastosowanie: małe i średnie instalacje grzewcze, wentylacyjne i klimatyzacyjne (HVAC), w obiegach zamkniętych z wodą gorącą, chłodniczą lub z dodatkami przeciwzamarzaniowymi
• Średnica nominalna DN: 32
• Współczynnik kvs: 16 m³/h (zimna woda 5…30°C, przy spadku ciśnienia 100 kPa)
• Klasa ciśnienia: PN16 wg ISO 7268, ciśnienie robocze zgodnie z ISO 7005
• Zakres temperatury czynnika: 1…120°C (przy zastosowaniu mosiężnych śrubunków ALG..B – do 100°C)
• Dopuszczalne czynniki: woda gorąca, woda chłodnicza, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Charakterystyka przepływu: liniowa 0…100% wg VDI/VDE 2173 (kanał regulacyjny i obejście)
• Zakres regulacji Sv: > 100
• Skok nominalny: 5,5 mm
• Stopień nieszczelności: 0…0,02% wartości kvs (kanał regulacyjny i obejście), wg DIN EN 1349
• Konstrukcja: prowadzony grzyb paraboliczny (dla DN ≥ 25) na trzpieniu, gniazda kanału regulacyjnego i obejścia zintegrowane z korpusem lub pierścieniem korpusu
• Materiał korpusu: brąz CC491K
• Elementy wewnętrzne: grzyb, gniazda i trzpień z odpornej na korozję stali CrNi oraz stopów miedzi (brąz, mosiądz)
• Przyłącza hydrauliczne: gwint zewnętrzny G 2B wg ISO 228‑1 do uszczelnień płaskich
• Przyłącze siłownika: gwint G ¾''
• Sterowanie ręczne: zintegrowane pokrętło do lokalnego przestawiania położenia zaworu
• Maks. różnica ciśnień z siłownikiem (mieszanie): Δp_max = 250 kPa
• Maks. różnica ciśnień z siłownikiem (rozdzielanie): Δp_max = 50 kPa (przy dopuszczeniu wyższego poziomu hałasu mogą obowiązywać wartości jak dla mieszania)
• Masa zaworu: ok. 1,74 kg
• Wyposażenie dodatkowe: komplet śrubunków gwintowanych ALG323 / ALG323B do przyłączenia zaworu do instalacji (G 2 / Rp 1¼)

Zastosowanie

Zawór VXG44.32-16 stosowany jest w wodnych instalacjach HVAC jako element regulacyjny w obiegach grzewczych i chłodniczych. Typowe zastosowania to:

• funkcja mieszania – łączenie dwóch strumieni wody (z króćców A i B) w jeden strumień na króćcu AB, np. mieszanie wody gorącej z powrotną w układach grzewczych,
• funkcja rozdzielania – rozdział przepływu z króćca AB na dwa wyjścia (A i B), np. zasilanie dwóch gałęzi obiegu,
• praca jako zawór przelotowy regulacyjny lub odcinający (przy odpowiedniej konfiguracji króćców i zaślepieniu jednego z nich).

Zawór przeznaczony jest wyłącznie do pracy w zamkniętych obiegach wodnych z wodą gorącą, chłodniczą lub mieszaninami z dodatkami przeciwzamarzaniowymi.

Funkcje i działanie

Budowa hydrauliczna

• Grzyb paraboliczny prowadzonej konstrukcji (dla DN ≥ 25), zapewniający stabilną pracę i dokładną regulację przy zmianach przepływu.
• Kanał regulacyjny oraz obejście wykonane w korpusie zaworu lub w pierścieniu korpusu, co zwiększa trwałość i odporność na zużycie.
• Liniowa charakterystyka przepływu w kanale regulacyjnym i obejściu (0…100% wg VDI/VDE 2173) ułatwia precyzyjną regulację temperatury i przepływu w typowych aplikacjach HVAC.
• Bardzo niski stopień nieszczelności (do 0,02% kvs) ogranicza niepożądane przepływy przy zamkniętym zaworze.

Praca jako zawór mieszający

• Króćce A i B: wejścia ze zmiennym przepływem.
• Króciec AB: wyjście ze stałym przepływem.
• Mieszanie: przepływ medium odbywa się z króćców A i B do króćca AB.
• Zawór trójdrogowy tej serii powinien być stosowany przede wszystkim jako zawór mieszający, co zapewnia najlepsze własności regulacyjne i akustyczne.

Praca jako zawór rozdzielający

• Króciec AB: wejście ze stałym przepływem.
• Króćce A i B: wyjścia ze zmiennym przepływem (B pełni funkcję obejścia).
• Rozdzielanie: przepływ medium odbywa się z króćca AB do króćców A i B.

Sterowanie ręczne

• Zintegrowane pokrętło sterowania ręcznego umożliwia lokalną obsługę zaworu, np. podczas uruchomienia lub serwisu.
• Obrót pokrętła zgodnie z ruchem wskazówek zegara: otwieranie kanału A–AB i zamykanie obejścia B.
• Obrót pokrętła przeciwnie do ruchu wskazówek zegara: zamykanie kanału A–AB i otwieranie obejścia B.

Współpraca z siłownikami

• Zawór przeznaczony jest do pracy z elektrycznymi siłownikami firmy Siemens o przyłączu G ¾'' i skoku 5,5 mm z rodziny SAS.. (różne wersje 3‑stawne, modulacyjne, z lub bez sprężyny powrotnej).
• Przy doborze siłownika należy uwzględnić maksymalną dopuszczalną różnicę ciśnień:
  • mieszanie: Δp_max = 250 kPa,
  • rozdzielanie: Δp_max = 50 kPa (w przypadku akceptacji wyższego poziomu hałasu – jak dla mieszania).

Kawitacja i różnica ciśnień

• Aby uniknąć kawitacji, należy:
  • nie przekraczać dopuszczalnej różnicy ciśnień Δp_max określonej dla zaworu,
  • zapewnić odpowiednie ciśnienie statyczne przed i za zaworem zgodnie z wykresem doboru,
  • w obiegach wody chłodniczej przyjmować maksymalną różnicę ciśnień zgodną z krzywą dla 80°C.
• Przekroczenie zalecanych wartości Δp może prowadzić do zwiększonego hałasu i przyspieszonego zużycia grzybka oraz gniazda zaworu.

Przyłącza hydrauliczne i wyposażenie dodatkowe

• Przyłącza zaworu: gwint zewnętrzny G 2B wg ISO 228‑1, przystosowany do uszczelnień płaskich.
• Śrubunki gwintowane (dodatkowe wyposażenie):
  • komplet ALG323 (żeliwo ciągliwe) do przyłączenia zaworu VXG44.32-16 do rurociągu, przejście G 2 / Rp 1¼,
  • komplet ALG323B (mosiądz) do czynników o temperaturze do 100°C, również z przejściem G 2 / Rp 1¼.
• Od strony zaworu stosowany jest gwint walcowy wg ISO 228‑1, od strony instalacji – gwint walcowy wg ISO 7‑1.

Dane techniczne

• Model: VXG44.32-16
• Typ: trójdrogowy zawór regulacyjny, gwintowany, PN16
• Średnica nominalna DN: 32
• Współczynnik kvs: 16 m³/h (zimna woda 5…30°C, Δp = 100 kPa)
• Zakres regulacji Sv: > 100
• Skok nominalny: 5,5 mm
• Klasa ciśnienia: PN16 wg ISO 7268
• Ciśnienie robocze: zgodnie z ISO 7005 i wykresem p/T dla klasy PN16 (do 16 bar w zależności od temperatury czynnika)
• Charakterystyka przepływu: liniowa 0…100% wg VDI/VDE 2173 (kanał regulacyjny i obejście)
• Stopień nieszczelności: 0…0,02% kvs wg DIN EN 1349 (kanał regulacyjny i obejście)
• Dopuszczalne czynniki: woda gorąca, woda chłodnicza, woda ze środkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035
• Temperatura czynnika: 1…120°C (z mosiężnymi śrubunkami ALG..B – do 100°C)
• Korpus zaworu: brąz CC491K
• Gniazda: stal CrNi, brąz (wykonane bezpośrednio w korpusie) lub mosiądz – w zależności od kanału
• Grzybek: stal CrNi lub mosiądz
• Trzpień: stal CrNi
• Dławica: mosiądz z uszczelnieniem z pierścieni EPDM
• Przyłącza gwintowane zaworu: G 2B wg ISO 228‑1
• Przyłącze siłownika: G ¾''
• Masa zaworu: ok. 1,74 kg
• Zgodność: osprzęt ciśnieniowy zgodny z wymaganiami PED 2014/68/EU (grupa płynów 2), zgodność EAC
• Środowisko: produkt objęty deklaracją środowiskową (m.in. zgodność z RoHS, informacje o składzie materiałowym i utylizacji)

Montaż i eksploatacja

• Rekomendowane miejsce montażu: na przewodzie powrotnym instalacji, co dzięki niższej temperaturze medium zwiększa trwałość uszczelnienia trzpienia.
• Filtracja: zalecany montaż filtra zanieczyszczeń przed zaworem w celu zwiększenia niezawodności pracy.
• Pozycja montażu: montaż na przewodach poziomych lub pionowych, zgodnie z rysunkami pozycji montażowych; siłownik nie powinien być montowany poniżej osi rurociągu.
• Kierunek przepływu: zawór należy montować zgodnie ze schematem przepływu oznaczonym na korpusie:
  • mieszanie: przepływ z A i B do AB,
  • rozdzielanie: przepływ z AB do A i B.
• Połączenia gwintowane: stosować śrubunki zgodne z ISO 7‑1; unikać nadmiernej ilości pakuł lub taśmy PTFE i nie dokręcać gwintów „do oporu”, aby nie uszkodzić zaworu.
• Uruchomienie: zawór może być uruchomiony dopiero po prawidłowym zamontowaniu siłownika lub jego ręcznym ustawieniu pokrętłem.
• Konserwacja: zawór nie wymaga okresowej konserwacji; dławica uszczelniająca trzpień nie jest przewidziana do wymiany – w razie nieszczelności należy wymienić cały zawór.

Podsumowanie

Siemens VXG44.32-16 to wytrzymały, trójdrogowy zawór regulacyjny z korpusem z brązu PN16 i liniową charakterystyką przepływu, dedykowany do precyzyjnej regulacji przepływu w wodnych instalacjach HVAC. Wysoka szczelność, szeroki zakres regulacji Sv > 100, możliwość pracy jako zawór mieszający, rozdzielający lub przelotowy, współpraca z siłownikami elektrycznymi SAS.. oraz dostępne śrubunki przyłączeniowe sprawiają, że model VXG44.32-16 jest uniwersalnym i niezawodnym elementem automatyki w małych i średnich układach grzewczych i chłodniczych.
