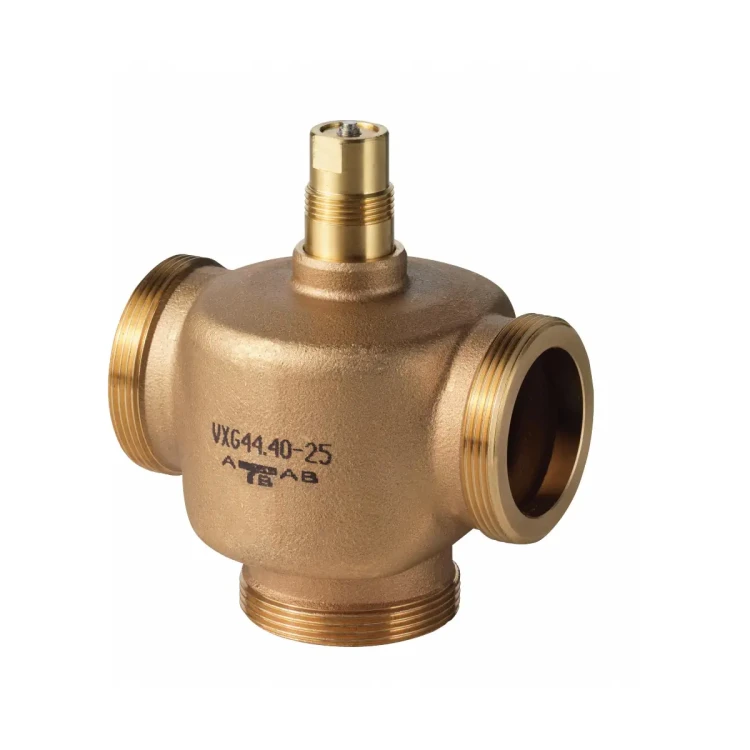

VXG44.40-25 Zawór trójdrogowy gwintowany z brązu, PN16, 2..120 [°C], skok 5,5 [mm], DN40, kvs 25 [m3/h]

Sivemens VXG44.40-25 to trójdrogowy zawór regulacyjny/mieszający z serii ACVATIX, o średnicy nominalnej DN 40 i współczynniku przepływu kvs = 25 m³/h. Wyposażony w korpus z brązu CC491K oraz przyłącza gwintowane zewnętrzne G 2¼B (ISO 228-1), przeznaczony jest do pracy w zamkniętych obiegach małych i średnich instalacji grzewczych, wentylacyjnych i klimatyzacyjnych – jako zawór mieszający lub rozdzielający, w połączeniu z elektrycznymi siłownikami serii SAS...

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: VXG44.40-25
• Typ zaworu: trójdrogowy zawór regulacyjny do funkcji mieszania lub rozdzielania
• Zastosowanie: małe i średnie instalacje grzewcze, wentylacyjne i klimatyzacyjne (HVAC), wyłącznie w obiegach zamkniętych
• Średnica nominalna DN: 40
• Współczynnik przepływu kvs: 25 m³/h
• Charakterystyka przepływu: liniowa wg VDI/VDE 2173 w kanale regulacyjnym oraz w obejściu
• Klasa ciśnienia: PN 16 wg ISO 7268
• Zakres temperatury medium: 1…120 °C (do 100 °C przy zastosowaniu śrubunków typu ALG..B)
• Medium: woda gorąca, woda chłodnicza, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Zakres regulacji (Sv): > 100 (dla DN ≥ 20)
• Nominalny skok trzpienia: 5,5 mm
• Stopień nieszczelności: 0…0,02% wartości kvs wg DIN EN 1349 (kanał regulacyjny i obejście)
• Korpus zaworu: brąz CC491K
• Przyłącza hydrauliczne: gwint zewnętrzny G 2¼B wg ISO 228-1 do uszczelnień płaskich
• Przyłącze siłownika: gwint G ¾''
• Możliwość sterowania ręcznego: pokrętło na trzpieniu zaworu
• Współpraca z siłownikami: elektryczne siłowniki Siemens serii SAS..
• Masa: ok. 2,39 kg

Zastosowanie

Zawór VXG44.40-25 przeznaczony jest do regulacji przepływu wody gorącej, chłodniczej lub wody ze środkami przeciwzamarzaniowymi w zamkniętych obiegach instalacji HVAC. Typowe zastosowania obejmują:

• mieszanie strumieni wody z różnych obiegów (funkcja mieszająca),
• rozdzielanie przepływu na dwa obiegi (funkcja rozdzielająca),
• regulację temperatury w układach grzewczych i chłodniczych, np. w węzłach cieplnych, centralach wentylacyjno–klimatyzacyjnych, obiegach nagrzewnic i chłodnic,
• pracę jako zawór regulacyjny lub – w razie potrzeby – jako zawór odcinający.

Zawór trójdrogowy VXG44.. zalecany jest przede wszystkim jako zawór mieszający, z króćcem AB jako króćcem o stałym przepływie.

Konstrukcja i zasada działania

Budowa zaworu VXG44.40-25

• Grzyb paraboliczny prowadzony (od DN 25, w tym DN 40) mocowany na trzpieniu zaworu, zapewniający precyzyjną, liniową regulację przepływu.
• Gniazdo kanału regulacyjnego (A–AB lub B–AB, w zależności od aplikacji) dla DN 40 wykonane jest bezpośrednio w korpusie zaworu.
• Gniazdo obejścia (króciec B) wykonane jest jako element zamocowany do pierścienia w korpusie.
• Trzpień zaworu: stal CrNi.
• Grzybek: stal CrNi lub mosiądz (zgodnie z zakresem materiałowym serii VXG44..).
• Dławica uszczelniająca trzpienia: mosiądz z pierścieniami uszczelniającymi EPDM.
• Przyłącza rurociągowe: gwint zewnętrzny G 2¼B (ISO 228-1) do współpracy z płaskimi uszczelkami i śrubunkami ALG403/ALG403B.
• Przyłącze siłownika: gwint G ¾'', umożliwiający bezpośredni montaż siłowników SAS..
• Pokrętło sterowania ręcznego na trzpieniu zaworu (możliwość obsługi zaworu bez siłownika).

Funkcja mieszania i rozdzielania

• Mieszanie: przepływ z króćców A i B do wspólnego króćca AB (A + B → AB).
• Rozdzielanie: przepływ z króćca AB do króćców A i B (AB → A + B).
• Króciec A: obieg o zmiennym przepływie (kanał regulacyjny).
• Króciec B: obejście o zmiennym przepływie.
• Króciec AB: obieg o stałym przepływie.
• Zawór trójdrogowy VXG44.. powinien być stosowany głównie jako zawór mieszający (stały przepływ przez AB).

Charakterystyka przepływu i szczelność

• Charakterystyka przepływu w kanale regulacyjnym oraz w obejściu: 0…100% liniowa wg VDI/VDE 2173.
• Zakres regulacji (Sv): > 100 dla DN 40, co zapewnia dobrą rozdzielczość regulacji przy małych przepływach.
• Stopień nieszczelności: 0…0,02% kvs wg DIN EN 1349 – zarówno w kanale regulacyjnym, jak i w obejściu.

Dobór hydrauliczny i praca z siłownikami

• kvs = 25 m³/h – nominalny przepływ wody (5…30 °C) przez całkowicie otwarty zawór przy spadku ciśnienia 100 kPa (1 bar).
• Klasa ciśnienia PN16 – dopuszczalne ciśnienie robocze zgodnie z ISO 7005 w całym zakresie temperatury czynnika.
• Współpraca z siłownikami SAS..: zawór VXG44.40-25 przystosowany jest do współpracy z elektrycznymi siłownikami Siemens serii SAS.. (np. SAS31.., SAS61.., SAS81..), sterowanymi sygnałem 3-stawnym lub ciągłym (0…10 V / 4…20 mA / 0…1000 Ω) – zgodnie z kartami katalogowymi siłowników.
• Maksymalna dopuszczalna różnica ciśnień Δpmax przy współpracy z siłownikami SAS..:
  • mieszanie (A, B → AB): 125 kPa
  • rozdzielanie (AB → A, B): 35 kPa
  • jeśli dopuszczalny jest podwyższony poziom hałasu, dla funkcji rozdzielania można przyjąć te same wartości Δpmax jak dla mieszania.
• Przy doborze należy uwzględnić zalecenia dotyczące unikania kawitacji: nie przekraczać dopuszczalnych różnic ciśnień oraz zapewnić odpowiednie ciśnienie statyczne po stronie wlotu i wylotu zaworu; w obiegach wody chłodniczej zaleca się zastosowanie dodatkowego zaworu dławiącego w celu zapewnienia wymaganego przeciwciśnienia.

Dane techniczne VXG44.40-25

• Średnica nominalna (DN): 40
• Współczynnik kvs: 25 m³/h
• Zakres regulacji (Sv): > 100
• Nominalny skok: 5,5 mm
• Charakterystyka przepływu: liniowa (kanał regulacyjny i obejście) wg VDI/VDE 2173
• Stopień nieszczelności: 0…0,02% kvs wg DIN EN 1349 (kanał regulacyjny i obejście)
• Klasa ciśnienia: PN 16
• Zakres temperatury medium: 1…120 °C (z uwagą: przy zastosowaniu śrubunków ALG..B – do 100 °C)
• Medium: woda gorąca, woda chłodnicza, woda ze środkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035
• Korpus zaworu: brąz CC491K
• Gniazdo kanału regulacyjnego: stal CrNi, brąz (wykonane bezpośrednio w korpusie) lub mosiądz (zgodnie z wykonaniem serii)
• Gniazdo obejścia: brąz (wykonane bezpośrednio w korpusie) lub mosiądz
• Grzybek: stal CrNi lub mosiądz
• Trzpień: stal CrNi
• Dławica: mosiądz
• Uszczelnienie dławicy: pierścienie EPDM
• Przyłącza rurociągowe: gwint zewnętrzny G 2¼B wg ISO 228-1 (uszczelnienia płaskie)
• Przyłącze siłownika: G ¾''
• Masa: ok. 2,39 kg

Wymiary montażowe

• Gwint przyłączeniowy rurociągu: G 2¼B
• Długość zabudowy (L1): 130 mm
• Odległość od osi króćca AB do króćca B (L2): 65 mm
• Odległość od osi króćca AB do króćca A (L3): 65 mm
• Wymiar H1: 80,5 mm (od osi rurociągu do punktu zamocowania siłownika)
• Wymiar H2: 90,5 mm (od osi rurociągu do górnej krawędzi pokrętła przy zaworze w położeniu „zamknięty”)
• Minimalna wysokość zabudowy (H): > 409 mm (łączna wysokość zaworu z siłownikiem SAS.. oraz wymaganą przestrzenią montażową i serwisową)

Montaż i uruchomienie

• Rekomendowane miejsce montażu: na przewodzie powrotnym instalacji – niższa temperatura medium zwiększa trwałość uszczelnienia trzpienia.
• Filtr zanieczyszczeń: zaleca się montaż filtra przed zaworem w celu ochrony gniazda i grzybka przed zanieczyszczeniami.
• Pozycje montażowe: zawór z siłownikiem może być montowany w typowych pozycjach dopuszczonych w dokumentacji (np. na poziomym rurociągu z siłownikiem skierowanym do góry lub na bok); nie zaleca się montażu z siłownikiem poniżej rurociągu.
• Połączenia hydrauliczne:
  • stosować śrubunki zgodne z ISO 7-1,
  • nie używać nadmiernej ilości pakuł lub taśmy PTFE,
  • nie dokręcać gwintów do „samego końca”, aby nie doprowadzić do uszkodzenia gniazd i korpusu.
• Kierunek przepływu:
  • mieszanie: przepływ z A i B do AB (A/B → AB),
  • rozdzielanie: przepływ z AB do A i B (AB → A/B),
  • symbol kierunku przepływu znajduje się na korpusie zaworu.
• Uruchomienie: zawór można uruchomić wyłącznie po prawidłowym zamontowaniu siłownika lub po ręcznym ustawieniu pokrętła.
• Sterowanie ręczne (VXG44..):
  • obrót pokrętła zgodnie z ruchem wskazówek zegara: otwieranie kanału A–AB, zamykanie obejścia B,
  • obrót pokrętła przeciwnie do ruchu wskazówek zegara: zamykanie kanału A–AB, otwieranie obejścia B.
• Konserwacja: zawór VXG44.40-25 jest bezobsługowy; w razie nieszczelności dławicy uszczelniającej trzpienia, dławica nie podlega wymianie – należy wymienić cały zawór.

Wyposażenie dodatkowe i części zamienne

• Śrubunki gwintowane do zaworów trójdrogowych VXG44.40-25:
  • ALG403 – komplet śrubunków gwintowanych (3 szt.) do zaworów trójdrogowych VXG44.40-25:
    • 3 nakrętki łączące,
    • 3 półśrubunki,
    • 3 uszczelki płaskie.
  • ALG403B (nr magazynowy S55846-Z109) – jak ALG403, wykonane z mosiądzu, przeznaczone do czynników o temperaturze do 100 °C.
  • Od strony zaworu: gwint walcowy wg ISO 228-1; od strony instalacji: gwint walcowy wg ISO 7-1.
• Pokrętło sterowania ręcznego: dostępne jako część zamienna (nr katalogowy 74 676 0273 0 – pakiet 10 szt.).
• Siłowniki: zawór współpracuje z siłownikami Siemens serii SAS.., m.in.:
  • SAS31.. – 230 V AC, sterowanie 3-stawne, z czasem przestawiania 30 lub 120 s, wersje ze sprężyną powrotną i bez,
  • SAS61.. – 24 V AC/DC, sterowanie ciągłe (0…10 V DC, 4…20 mA DC, 0…1000 Ω), dostępne wersje z funkcją sprężyny powrotnej oraz z komunikacją Modbus RTU,
  • SAS81.. – 24 V AC/DC, sterowanie 3-stawne, z czasem przestawiania 30 lub 120 s, wersje ze sprężyną powrotną i bez.
  Dobór konkretnego typu siłownika należy wykonać na podstawie kart katalogowych siłowników i wymaganych parametrów regulacji.
• Zawór, siłownik i wyposażenie dodatkowe dostarczane są oddzielnie, nie są fabrycznie zmontowane.

Podsumowanie

Siemens VXG44.40-25 to solidny, trójdrogowy zawór regulacyjny z korpusem z brązu CC491K, o współczynniku kvs = 25 m³/h i klasie ciśnienia PN16, przeznaczony do pracy w zamkniętych obiegach instalacji HVAC. Liniowa charakterystyka przepływu, wysoka szczelność (0…0,02% kvs), szeroki zakres regulacji (Sv > 100) oraz możliwość współpracy z nowoczesnymi siłownikami SAS.. sprawiają, że VXG44.40-25 jest uniwersalnym i niezawodnym elementem układów mieszających i rozdzielających w instalacjach grzewczych i chłodniczych.
