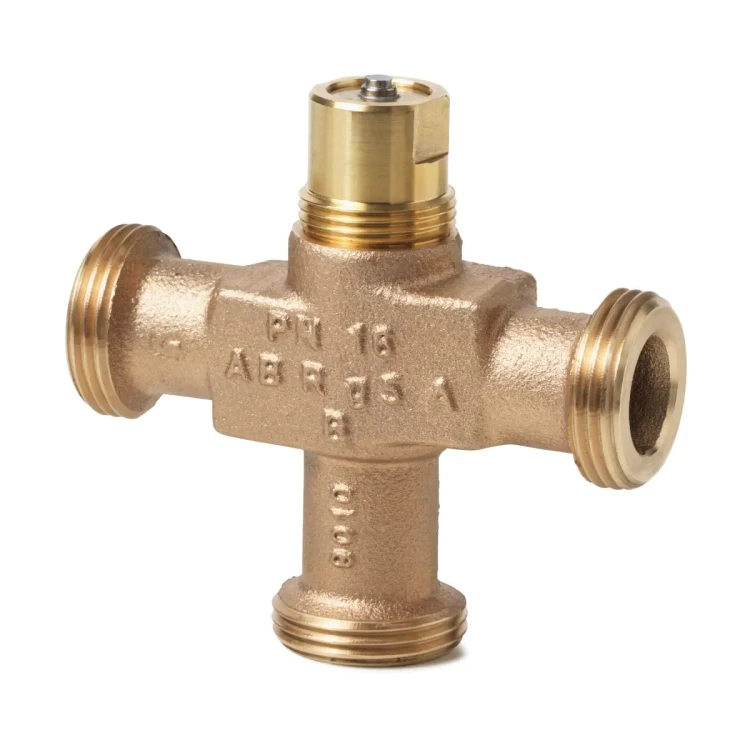

VXG44.15-1 Zawór trójdrogowy gwintowany z brązu, PN16, 2..120 [°C], skok 5,5 [mm], DN15, kvs 1,0 [m3/h]

Siemens VXG44.15-1 to trójdrogowy zawór regulacyjny serii Acvatix, z korpusem z brązu PN16, przeznaczony do pracy w małych i średnich instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Zawór posiada średnicę nominalną DN 15, współczynnik przepływu kvs = 1 m³/h oraz gwintowane zewnętrznie przyłącza G 1B, co umożliwia łatwe włączenie do zamkniętych obiegów wody gorącej i chłodniczej. Może pracować jako zawór mieszający lub rozdzielający i współpracuje z elektrycznymi siłownikami liniowymi Siemens SAS...

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VXG44.15-1
• Typ: trójdrogowy zawór regulacyjny (mieszający/rozdzielający), gwintowany zewnętrznie
• Przeznaczenie: regulacja przepływu wody w małych i średnich instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC)
• Układ hydrauliczny: wyłącznie obieg zamknięty
• Średnica nominalna DN: 15
• Współczynnik kvs: 1 m³/h (zimna woda 5…30 °C, Δp = 100 kPa)
• Klasa ciśnienia: PN16 (wg ISO 7268, ciśnienie robocze wg ISO 7005)
• Przyłącza hydrauliczne: gwint zewnętrzny G 1B wg ISO 228‑1 do uszczelnień płaskich
• Przyłącze siłownika: gwint G ¾"
• Charakterystyka przepływu: liniowa 0…100% wg VDI/VDE 2173 (kanał regulacyjny i obejście)
• Stopień nieszczelności: 0…0,02% wartości kvs (kanał regulacyjny i obejście, wg DIN EN 1349)
• Skok nominalny grzyba: 5,5 mm
• Medium: woda chłodnicza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (jakość wody zgodna z VDI 2035)
• Temperatura medium: 1…120 °C (przy zastosowaniu śrubunków ALG..B – do 100 °C)
• Ręczne sterowanie: pokrętło na korpusie zaworu
• Współpraca z siłownikami: elektryczne siłowniki liniowe Siemens serii SAS..

Zastosowanie

Zawór VXG44.15-1 stosowany jest w instalacjach HVAC jako trójdrogowy zawór regulacyjny do funkcji:

• mieszania – przepływ z króćców A i B do króćca AB,
• rozdzielania – przepływ z króćca AB do króćców A i B.

Przeznaczony jest wyłącznie do zamkniętych obiegów z wodą gorącą lub chłodniczą w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, gdzie wymagana jest precyzyjna i stabilna regulacja wydatku.

Funkcje i działanie

Budowa i charakterystyka przepływu

• Korpus zaworu wykonany jest z brązu CC491K (Rg5).
• W części regulacyjnej zastosowano grzyb paraboliczny przymocowany do trzpienia zaworu.
• Gniazdo w kanale regulacyjnym zamocowane jest w korpusie; gniazdo w obejściu wykonane jest bezpośrednio w korpusie.
• Charakterystyka przepływu kanału regulacyjnego A–AB jest liniowa wg VDI/VDE 2173.
• Charakterystyka przepływu obejścia B–AB jest również liniowa wg VDI/VDE 2173.
• Stopień nieszczelności dla kanału regulacyjnego i obejścia wynosi maks. 0,02% kvs wg DIN EN 1349.

Króćce i kierunek przepływu

• Króciec A: zmienny przepływ (kanał regulacyjny).
• Króciec B: obejście ze zmiennym przepływem.
• Króciec AB: króciec wspólny o stałym przepływie.
• Na korpusie zaworu umieszczony jest symbol wskazujący prawidłowy kierunek przepływu dla pracy w funkcji mieszania (A/B → AB) i rozdziału (AB → A/B).
• Zawór trójdrogowy serii VXG44.. powinien być stosowany głównie jako zawór mieszający.

Praca z siłownikiem i różnica ciśnień

• Zawór VXG44.15-1 współpracuje z siłownikami SAS.. o skoku 5,5 mm, które pozycjonują grzyb w pełnym zakresie skoku.
• Δpmax (mieszanie): przy zastosowaniu siłowników SAS.. maksymalna dopuszczalna różnica ciśnienia na zaworach VXG44.15.. wynosi do 400 kPa.
• Δpmax (rozdzielanie): dla pracy w funkcji rozdzielania maksymalna dopuszczalna różnica ciśnienia wynosi do 100 kPa; jeśli dopuszczalny jest podwyższony poziom hałasu, można przyjąć wartości jak dla mieszania.
• Dobór zaworu i różnicy ciśnień należy wykonywać zgodnie z wykresem przepływu i definicjami Δpmax oraz Δpv100 podanymi w karcie katalogowej.

Kawitacja

• Przekroczenie dopuszczalnej różnicy ciśnień może prowadzić do kawitacji, powodującej hałas oraz przyspieszone zużycie gniazda i grzybka zaworu.
• Aby ograniczyć kawitację, należy:
  • nie przekraczać wartości Δpmax wynikających z wykresu doboru,
  • utrzymywać wystarczające ciśnienia statyczne przed i za zaworem.
• W obiegach wody chłodniczej zaleca się zapewnienie odpowiedniego ciśnienia przeciwstawnego za zaworem (np. poprzez dodatkowy zawór dławiący) i stosowanie krzywej odpowiadającej 80 °C na wykresie kawitacji.

Wyposażenie dodatkowe

• Śrubunki gwintowane do zaworów trójdrogowych VXG44.15..:
  • ALG153 (BPZ:ALG153) – komplet śrubunków z żeliwa ciągliwego (3 sztuki: nakrętki łączące, półśrubunki, uszczelki płaskie), do przyłączy gwintowanych.
  • ALG153B (S55846-Z101) – komplet śrubunków z mosiądzu, do czynników o temperaturze do 100 °C.
  • Przyłącza: od strony zaworu gwint walcowy G 1 wg ISO 228‑1, od strony instalacji gwint walcowy Rp ½ wg ISO 7‑1.
• Filtr montowany przed zaworem (zalecany):
  • ALX15 (S55845-Z174) – filtr z gwintem wewnętrznym, DN 15, gwint G ½, wielkość oczek siatki 0,5 mm, kvs = 3,5 m³/h.

Urządzenia współpracujące – siłowniki

Zawór VXG44.15-1 przystosowany jest do współpracy z siłownikami liniowymi Siemens serii SAS.. o skoku 5,5 mm:

• SAS31.. – siłowniki 3-stawne 230 V AC, czas biegu 30 lub 120 s.
• SAS61.. – siłowniki modulacyjne 24 V AC/DC z wejściem 0…10 V DC, 4…20 mA lub 0…1000 Ω, czas biegu 30 s, dostępne wersje ze sprężyną powrotną.
• SAS81.. – siłowniki 3-stawne 24 V AC/DC, czas biegu 30 lub 120 s, dostępne wersje ze sprężyną powrotną.
• Siłowniki SAS.. są dostępne w wykonaniach z ręcznym przestawianiem oraz ze sprężyną powrotną zapewniającą powrót do pozycji bezpieczeństwa.

Dane techniczne

• Model: Siemens VXG44.15-1
• Seria: Acvatix, zawory trójdrogowe, gwintowane zewnętrznie
• Średnica nominalna: DN 15
• Współczynnik kvs: 1 m³/h (H100, Δp = 100 kPa, woda 5…30 °C)
• Skok nominalny: 5,5 mm
• Charakterystyka: liniowa 0…100% wg VDI/VDE 2173 (kanał regulacyjny i obejście)
• Stopień nieszczelności: 0…0,02% kvs (wg DIN EN 1349, kanał regulacyjny i obejście)
• Medium: woda chłodnicza, woda gorąca, woda ze środkami przeciwzamarzaniowymi
• Temperatura medium: 1…120 °C (ze śrubunkami ALG..B maks. 100 °C)
• Klasa ciśnienia: PN16 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005 w funkcji temperatury medium (zgodnie z wykresem w karcie katalogowej)
• Korpus zaworu: brąz CC491K (Rg5)
• Gniazdo kanału regulacyjnego: stal CrNi, brąz Rg5 lub mosiądz
• Gniazdo obejścia: brąz Rg5 lub mosiądz
• Grzybek: stal CrNi lub mosiądz
• Trzpień: stal CrNi
• Dławica: mosiądz
• Uszczelnienie dławicy: pierścienie EPDM
• Przyłącze hydrauliczne zaworu: gwint zewnętrzny G 1B wg ISO 228‑1 (do uszczelnień płaskich)
• Przyłącze siłownika: gwint G ¾"

Montaż, uruchomienie i konserwacja

• Zawór i siłownik montuje się niezależnie; nie są wymagane specjalne narzędzia ani czynności nastawcze.
• Połączenia hydrauliczne należy wykonywać z użyciem śrubunków zgodnych z ISO 7‑1, bez nadmiernej ilości pakuł lub taśmy PTFE i bez dokręcania gwintów „do oporu”, aby uniknąć nieszczelności.
• Przed montażem należy sprawdzić kierunek przepływu i odpowiednio zorientować zawór wg symboli na korpusie.
• Zawór można uruchomić tylko po prawidłowym zamontowaniu siłownika lub po ręcznym ustawieniu jego położenia za pomocą pokrętła.
• Sterowanie ręczne VXG44..:
  • obrót pokrętła zgodnie z ruchem wskazówek zegara – otwieranie kanału A–AB, zamykanie obejścia B,
  • obrót przeciwnie do ruchu wskazówek zegara – zamykanie kanału A–AB, otwieranie obejścia B.
• Zawory VXG44.. są bezobsługowe; dławica uszczelniająca trzpienia nie podlega wymianie – w razie nieszczelności należy wymienić cały zawór.
• Prace serwisowe należy prowadzić przy wyłączonej pompie, odłączonym zasilaniu elektrycznym, zamkniętych zaworach odcinających, po spuszczeniu ciśnienia z instalacji i jej wystudzeniu.

Standardy i zgodność

• Dyrektywa dla urządzeń ciśnieniowych: PED 2014/68/EU, osprzęt ciśnieniowy dla płynów grupy 2; przy PS × DN < 1000 – bez oznakowania CE (ogólnie uznana praktyka inżynierska).
• Zgodność EAC: Euroazjatycka zgodność.
• Zgodność środowiskowa: produkt objęty deklaracją środowiskową (m.in. zgodność z RoHS, informacje o materiałach, opakowaniu i utylizacji).
