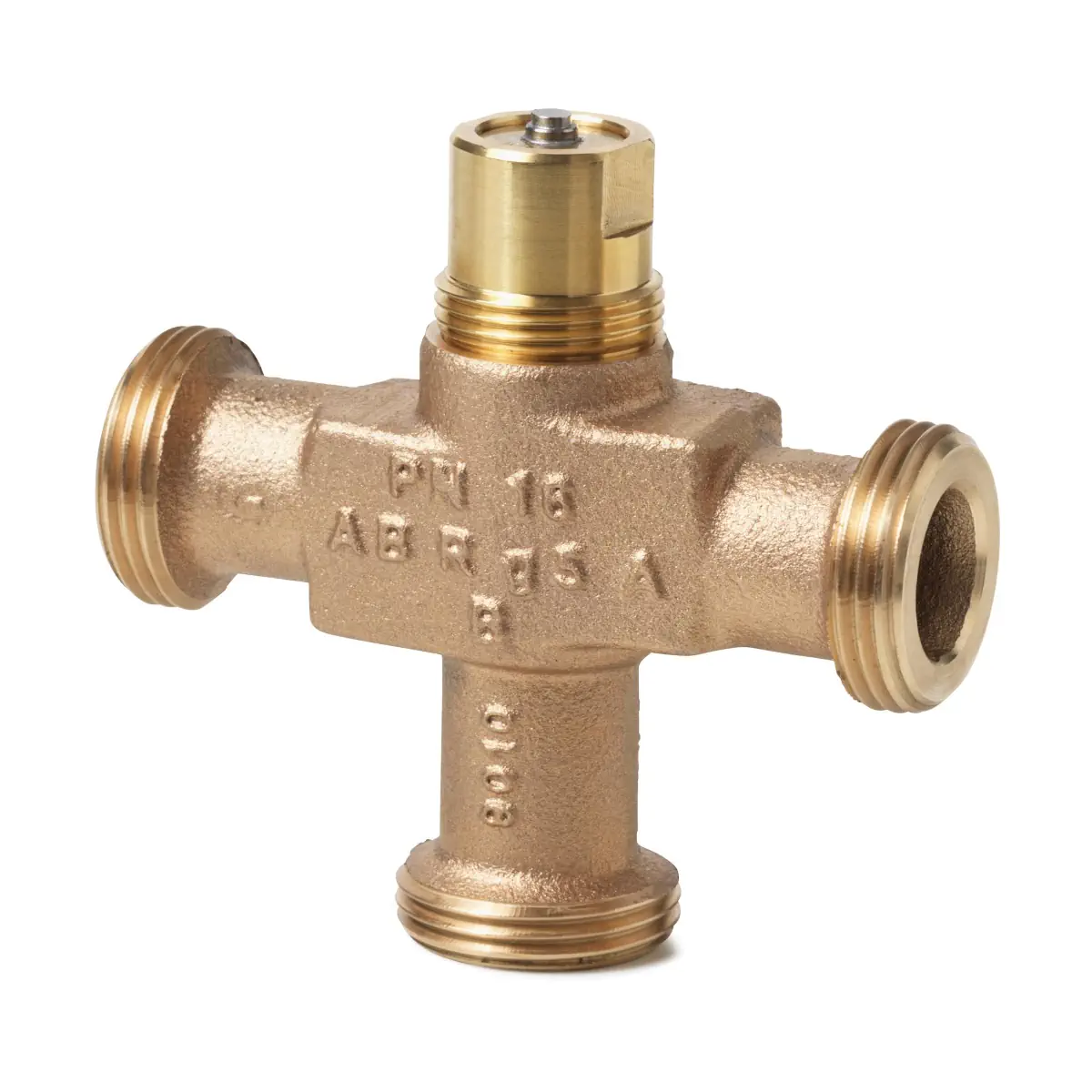

VXG44.25-10 Zawór trójdrogowy gwintowany z brązu, PN16, 2..120 [°C], skok 5,5 [mm], DN25, kvs 10 [m3/h]

VXG44.25-10 to trójdrogowy zawór regulacyjny ACVATIX™ firmy Siemens o średnicy nominalnej DN 25 i współczynniku kvs = 10 m³/h, przeznaczony do pracy w zamkniętych obiegach wody gorącej, chłodniczej lub wody ze środkami przeciwzamarzaniowymi. Korpus z brązu PN16 z przyłączami gwintowanymi zewnętrznie G 1½B umożliwia wygodny montaż ze śrubunkami, a liniowa charakterystyka przepływu zapewnia precyzyjną regulację. Zawór może pracować jako mieszający lub rozdzielający, a także – przy odpowiednim włączeniu – jako zawór przelotowy regulacyjny lub odcinający.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VXG44.25-10
• Typ zaworu: trójdrogowy zawór regulacyjny / mieszający z gwintem zewnętrznym
• Zastosowanie: małe i średnie instalacje grzewcze, wentylacyjne i klimatyzacyjne (HVAC)
• Funkcja: mieszanie (A + B → AB), rozdzielanie (AB → A + B) lub praca jako zawór przelotowy
• Obieg instalacji: wyłącznie do obiegów zamkniętych
• Średnica nominalna: DN 25
• Współczynnik kvs: 10 m³/h (zimna woda 5…30 °C, H100, Δp = 100 kPa)
• Iloraz szerokości zakresów (Sv): > 100
• Klasa ciśnienia: PN 16 (wg ISO 7268)
• Przyłącza hydrauliczne: gwint zewnętrzny G 1½B wg ISO 228-1 do uszczelnień płaskich
• Przyłącze siłownika: gwint G ¾″
• Charakterystyka przepływu: 0…100% liniowa wg VDI / VDE 2173 (kanał regulacyjny i obejście)
• Stopień nieszczelności: 0…0,02% wartości kvs wg DIN EN 1349 (kanał regulacyjny i obejście)
• Skok nominalny: 5,5 mm
• Materiał korpusu: brąz CC491K
• Dopuszczalne czynniki: woda chłodnicza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (jakość wody wg VDI 2035)
• Zakres temperatury czynnika: 1…120 °C
• Sterowanie: z siłownikiem elektrycznym serii SAS.., z możliwością ręcznej obsługi pokrętłem
• Montaż śrubunków: dedykowane komplety śrubunków ALG253 / ALG253B (akcesoria)
• Masa: ok. 1,30 kg

Zastosowanie

Zawór VXG44.25-10 przeznaczony jest do regulacji przepływu wody w zamkniętych instalacjach:

• grzewczych (układy grzejnikowe, nagrzewnice wodne, wężownice wymienników),
• wentylacyjnych (nagrzewnice i chłodnice central wentylacyjnych),
• klimatyzacyjnych i chłodniczych (obieg wody lodowej, glikol).

Może być stosowany jako:

• zawór mieszający – preferowane zastosowanie, mieszanie strumieni z króćców A i B do króćca AB,
• zawór rozdzielający – rozdział przepływu z króćca AB na króćce A i B,
• zawór przelotowy regulacyjny lub odcinający – przy odpowiednim wpięciu hydrauliki.

Konstrukcja i zasada działania

Budowa zaworu VXG44.25-10

• Grzyb paraboliczny prowadzony i przymocowany do trzpienia zaworu zapewnia stabilną pracę w całym zakresie skoku.
• Wykonanie dla DN 25:
  • gniazdo w kanale regulacyjnym (A–AB lub B–AB) wykonane bezpośrednio w korpusie zaworu,
  • gniazdo w obejściu zamocowane do pierścienia osadzonego w korpusie.
• Korpus: brąz CC491K, klasa ciśnienia PN16.
• Grzybek: stal CrNi lub mosiądz (w zależności od wykonania wewnętrznego).
• Trzpień: stal CrNi, z uszczelnieniem dławicowym z pierścieni EPDM.
• Dławica: mosiężna, niewymienna (w przypadku nieszczelności wymienia się cały zawór).

Funkcja mieszania i rozdzielania

• Mieszanie: przepływ z króćców A i B do króćca AB.
• Rozdzielanie: przepływ z króćca AB do króćców A i B.
• Króciec A: zmienny przepływ (kanał regulacyjny).
• Króciec B: obejście o zmiennym przepływie.
• Króciec AB: króciec o zasadniczo stałym przepływie.
• Charakterystyka: liniowa (0…100% skoku → proporcjonalna zmiana kv / kvs), zarówno w kanale regulacyjnym, jak i w obejściu.
• Zawór trójdrogowy serii VXG44.. powinien być stosowany głównie jako zawór mieszający.

Sterowanie ręczne

• Zawór wyposażony jest w pokrętło sterowania ręcznego, umożliwiające pracę i uruchomienie bez siłownika.
• Obrót pokrętła zgodnie z ruchem wskazówek zegara: otwieranie kanału A–AB, zamykanie obejścia B.
• Obrót pokrętła przeciwnie do ruchu wskazówek zegara: zamykanie kanału A–AB, otwieranie obejścia B.
• Po zamontowaniu siłownika sterowanie odbywa się automatycznie z układu regulacji, a pokrętło nie jest używane.

Podłączenie hydrauliczne i montaż

• Przyłącza zaworu: gwint zewnętrzny G 1½B wg ISO 228-1, do uszczelnień płaskich.
• Śrubunki przyłączeniowe: stosować dopasowane komplety ALG253 / ALG253B (gwint walcowy od strony instalacji wg ISO 7-1).
• Aby zapobiec nieszczelnościom:
  • stosować śrubunki zgodne z ISO 7-1,
  • nie używać nadmiernej ilości pakuł ani taśmy PTFE,
  • nie dokręcać gwintu rurowego „do oporu”, aby nie uszkodzić gniazd i uszczelek.
• Kierunek przepływu: montować zawór zgodnie ze schematem na korpusie:
  • mieszanie: przepływ z A / B do AB,
  • rozdzielanie: przepływ z AB do A / B.
• Lokalizacja w instalacji: zalecany montaż na przewodzie powrotnym, gdzie niższa temperatura medium korzystnie wpływa na trwałość uszczelnienia trzpienia.
• Ochrona przed zanieczyszczeniami: w celu zwiększenia niezawodności działania przed zaworem powinien być zainstalowany filtr zanieczyszczeń.
• Zawór może być uruchomiony tylko po prawidłowym zamontowaniu siłownika lub po ustawieniu go w odpowiedniej pozycji ręcznie.

Wyposażenie dodatkowe i współpraca z siłownikami

Śrubunki (akcesoria)

• ALG253 – komplet śrubunków gwintowanych (3 szt.) do zaworów trójdrogowych VXG44.25-10, składający się z 3 nakrętek łączących, 3 półśrubunków i 3 uszczelek płaskich; materiał: żeliwo ciągliwe.
• ALG253B – wersja śrubunków z mosiądzu, przeznaczona do czynników o temperaturze do 100 °C.

Siłowniki elektryczne SAS..

Zawór VXG44.25-10 jest przystosowany do współpracy z elektrycznymi siłownikami obrotowo–liniowymi serii SAS.. firmy Siemens, m.in.:

• SAS31.. – 230 V AC, sterowanie 3‑stawne, czas przestawiania 30 lub 120 s, wersje z lub bez sprężyny powrotnej.
• SAS61.. – 24 V AC/DC, siłowniki modulacyjne z wejściami 0…10 V DC, 4…20 mA DC lub 0…1000 Ω, w wersjach z i bez sprężyny powrotnej, dostępne również w wykonaniu z komunikacją Modbus RTU.
• SAS81.. – 24 V AC/DC, sterowanie 3‑stawne, czas przestawiania 30 lub 120 s, wersje z i bez sprężyny powrotnej.

Dobór konkretnego siłownika SAS.. zależy od wymaganego sygnału sterującego, czasu przestawiania oraz potrzeby funkcji bezpieczeństwa (sprężyna powrotna).

Dane techniczne VXG44.25-10

• Typ: zawór trójdrogowy regulacyjny / mieszający, gwintowany zewnętrznie
• Średnica nominalna DN: 25
• Współczynnik kvs: 10 m³/h
• Iloraz szerokości zakresów Sv: > 100
• Klasa ciśnienia: PN 16 (wg ISO 7268)
• Charakterystyka przepływu: 0…100% liniowa wg VDI / VDE 2173 (kanał regulacyjny i obejście)
• Stopień nieszczelności: 0…0,02% kvs wg DIN EN 1349 (kanał regulacyjny oraz obejście)
• Dopuszczalne czynniki: woda chłodnicza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (jakość wody wg VDI 2035)
• Zakres temperatury medium: 1…120 °C
  (przy zastosowaniu śrubunków typu ALG..B – do 100 °C)
• Skok nominalny: 5,5 mm
• Korpus zaworu: brąz CC491K
• Gniazda: w kanale regulacyjnym wykonane bezpośrednio w korpusie (stal CrNi, brąz lub mosiądz), w obejściu – brąz lub mosiądz / pierścień w korpusie
• Grzybek: stal CrNi lub mosiądz (paraboliczny, prowadzony)
• Trzpień: stal CrNi
• Dławica: mosiądz, z uszczelnieniem z pierścieni EPDM
• Przyłącza rurociągów: gwint zewnętrzny G 1½B wg ISO 228-1 (do uszczelnień płaskich)
• Przyłącze siłownika: G ¾″
• Wymiary podstawowe:
  • L1: 105 mm (długość korpusu)
  • L2 / L3: 52,5 mm
  • H1: 71 mm (od osi rurociągu do punktu zamocowania siłownika)
  • H2: 81 mm (od osi rurociągu do górnej krawędzi pokrętła, zawór „zamknięty”)
  • Wysokość montażowa H (z siłownikiem SAS..): > 399 mm
• Masa: ok. 1,30 kg
• Normy i zgodność: ciśnieniowy osprzęt wg PED 2014/68/EU (grupa płynów 2), zgodność EAC; dostępna deklaracja środowiskowa produktu (m.in. zgodność z RoHS).

Eksploatacja i konserwacja

• Zawór VXG44.25-10 jest bezobsługowy – nie wymaga okresowej konserwacji.
• Dławica uszczelniająca trzpienia nie podlega wymianie; w razie nieszczelności należy wymienić cały zawór.
• Prace serwisowe przy zaworze/siłowniku należy wykonywać przy wyłączonej pompie, odciętym i odpowietrzonym odcinku instalacji oraz po jej ostudzeniu.

Podsumowanie

Siemens VXG44.25-10 to precyzyjny, trójdrogowy zawór regulacyjny z korpusem z brązu PN16, o DN 25 i kvs = 10 m³/h, przeznaczony do pracy w zamkniętych obiegach wody w instalacjach HVAC. Liniowa charakterystyka przepływu, bardzo niski stopień nieszczelności, możliwość pracy jako zawór mieszający lub rozdzielający oraz współpraca z szeroką gamą siłowników SAS.. czynią go uniwersalnym i niezawodnym elementem układów regulacji temperatury w małych i średnich systemach grzewczych, wentylacyjnych i klimatyzacyjnych.
