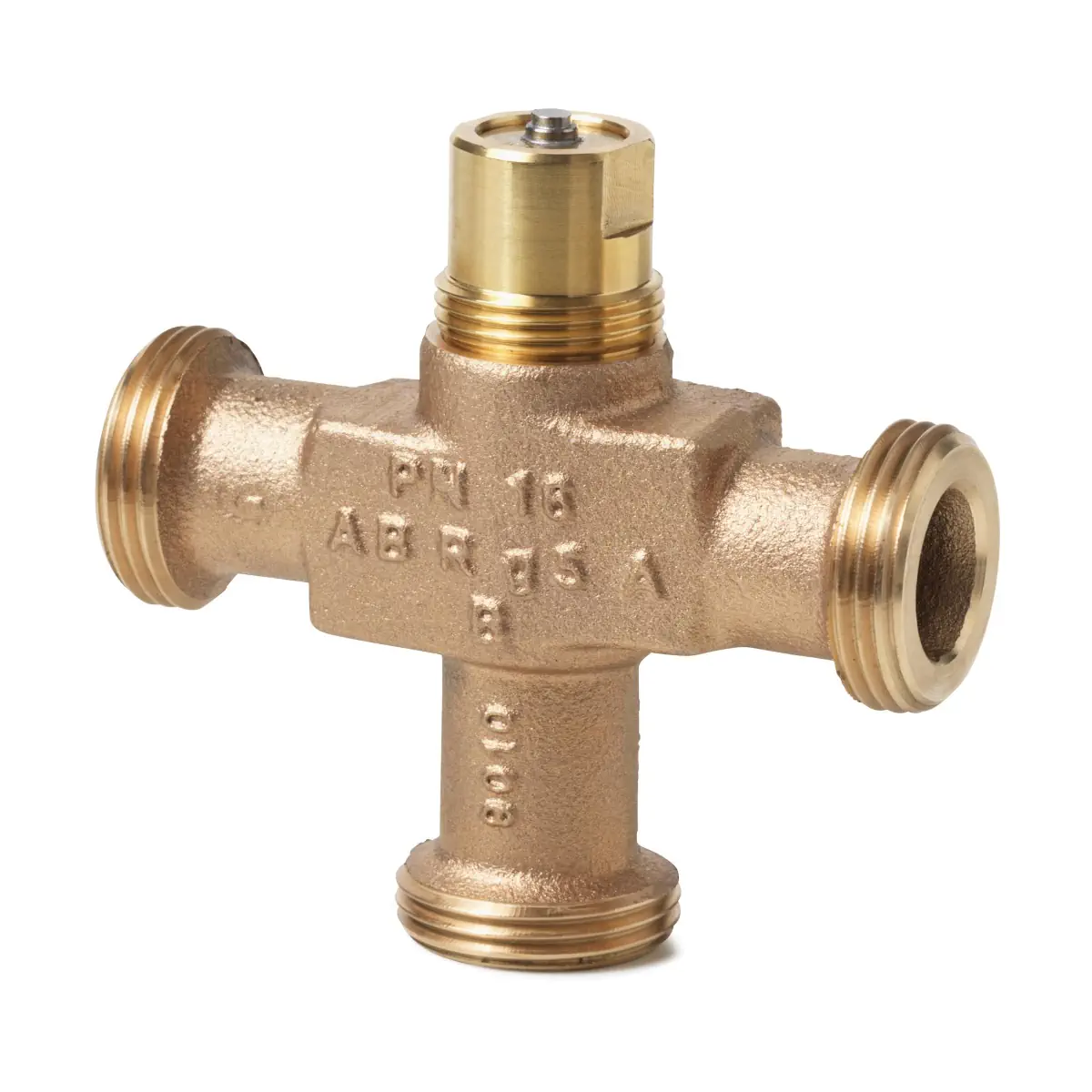

VXG44.15-2.5 Zawór trójdrogowy gwintowany z brązu, PN16, 2..120 [°C], skok 5,5 [mm], DN15, kvs 2,5 [m3/h]

Siemens VXG44.15-2.5 to trójdrogowy zawór regulacyjny z gwintem zewnętrznym PN16, o średnicy DN 15 i współczynniku przepływu kvs = 2,5 m³/h. Przeznaczony jest do pracy w małych i średnich instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych jako zawór mieszający lub rozdzielający w obiegach wody. Zawór należy stosować wyłącznie w obiegach zamkniętych i może współpracować z elektrycznymi siłownikami serii SAS...

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: VXG44.15-2.5
• Typ: trójdrogowy zawór regulacyjny z gwintem zewnętrznym
• Zastosowanie: regulacja i przełączanie przepływu wody w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych
• Obieg medium: wyłącznie obiegi zamknięte
• Średnica nominalna DN: 15
• Współczynnik przepływu kvs: 2,5 m³/h (zimna woda 5…30 °C, przy Δp = 100 kPa)
• Iloraz szerokości zakresów Sv: > 100
• Klasa ciśnienia: PN16 wg ISO 7268
• Charakterystyka przepływu: 0…100% liniowa wg VDI/VDE 2173 (kanał regulacyjny i obejście)
• Stopień nieszczelności: 0…0,02% wartości kvs wg DIN EN 1349 (kanał regulacyjny i obejście)
• Skok nominalny trzpienia: 5,5 mm
• Medium: woda chłodnicza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120 °C
  (ze śrubunkami ALG..B – do 100 °C)
• Korpus zaworu: brąz CC491K
• Gwint przyłączeniowy rurociągu: G 1B wg ISO 228‑1 (gwint zewnętrzny, do uszczelnień płaskich)
• Przyłącze siłownika: gwint G ¾''
• Możliwość sterowania ręcznego: zintegrowane pokrętło
• Współpraca z siłownikami: elektryczne siłowniki SAS.. (SAS31.., SAS61.., SAS81..)
• Maks. różnica ciśnień z siłownikiem SAS.. (mieszanie): Δp_max = 400 kPa
• Maks. różnica ciśnień z siłownikiem SAS.. (rozdzielanie): Δp_max = 100 kPa
  (w przypadku dopuszczenia podwyższonego poziomu hałasu – jak dla mieszania)
• Przyłącza śrubunkowe (opcjonalne): zestaw ALG153 / ALG153B dla VXG44.15.. (G 1 → Rp ½)
• Masa zaworu: ok. 0,59 kg

Zastosowanie

Zawór VXG44.15-2.5 jest przeznaczony do regulacji przepływu wody w zamkniętych obiegach:

• instalacji grzewczych,
• instalacji wentylacyjnych,
• instalacji klimatyzacyjnych.

Pracuje jako trójdrogowy zawór regulacyjny:

• mieszający – przepływ z króćców A i B do króćca AB,
• rozdzielający – przepływ z króćca AB do króćców A i B.

Oznaczenia króćców:

• A – kanał regulacyjny, zmienny przepływ,
• B – obejście (bypass), zmienny przepływ,
• AB – króciec o stałym przepływie.

Zgodnie z kartą katalogową, zawór trójdrogowy VXG44.. powinien być stosowany głównie jako zawór mieszający.

Funkcje i działanie

Konstrukcja hydrauliczna

• Grzyb paraboliczny przymocowany do trzpienia zaworu zapewnia charakterystykę liniową.
• Gniazdo w kanale regulacyjnym jest zamocowane w korpusie zaworu.
• Gniazdo w obejściu (B) wykonane jest bezpośrednio w korpusie zaworu.
• Skok trzpienia 5,5 mm pozwala na precyzyjną regulację przepływu w całym zakresie 0…100%.
• Niski stopień nieszczelności (0…0,02% kvs) ogranicza niepożądany przeciek w położeniach zamkniętych kanałów.

Charakterystyka przepływu i praca trójdrogowa

• Kanał regulacyjny (A–AB): charakterystyka przepływu liniowa wg VDI/VDE 2173.
• Obejście (B–AB): charakterystyka przepływu liniowa wg VDI/VDE 2173.
• Funkcja mieszania: medium dopływa króćcami A i B i jest mieszane w kierunku AB.
• Funkcja rozdzielania: medium dopływa króćcem AB i jest rozdzielane do króćców A i B.

Praca z siłownikiem elektrycznym SAS..

Zawór VXG44.15-2.5 jest przystosowany do współpracy z elektrycznymi siłownikami serii SAS.. firmy Siemens:

• SAS31..: zasilanie 230 V AC, sterowanie 3‑stawne, czasy przestawienia 120 s lub 30 s, wersje z lub bez sprężyny powrotnej.
• SAS61..: zasilanie 24 V AC/DC, pozycjonowanie sygnałem 0…10 V DC, 4…20 mA DC lub 0…1000 Ω, wersje z lub bez sprężyny powrotnej, dostępne również w wykonaniu Modbus RTU.
• SAS81..: zasilanie 24 V AC/DC, sterowanie 3‑stawne, wersje z lub bez sprężyny powrotnej.

Dla zaworu VXG44.15-2.5 z siłownikiem SAS.. obowiązują następujące dopuszczalne różnice ciśnień:

• Tryb mieszania (A/B → AB): Δp_max = 400 kPa.
• Tryb rozdzielania (AB → A/B): Δp_max = 100 kPa.
  Jeżeli dopuszczalny jest podwyższony poziom hałasu, można przyjąć wartości jak dla trybu mieszania.

Sterowanie ręczne

• Zawór wyposażony jest w pokrętło sterowania ręcznego, umożliwiające obsługę bez siłownika.
• Obrót pokrętła zgodnie ze wskazówkami zegara: otwieranie kanału A–AB i zamykanie obejścia B.
• Obrót pokrętła przeciwnie do wskazówek zegara: zamykanie kanału A–AB i otwieranie obejścia B.
• Pokrętło sterujące dostępne jest jako część zamienna (zestaw 10 szt., nr katalogowy 74 676 0273 0).

Dane techniczne

• Model: VXG44.15-2.5
• Średnica nominalna DN: 15
• Współczynnik kvs: 2,5 m³/h
• Iloraz szerokości zakresów Sv: > 100
• Klasa ciśnienia: PN16 wg ISO 7268
• Charakterystyka przepływu: 0…100% liniowa wg VDI/VDE 2173 (kanał regulacyjny i obejście)
• Stopień nieszczelności: 0…0,02% kvs wg DIN EN 1349 (kanał regulacyjny i obejście)
• Dopuszczalne czynniki: woda chłodnicza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (jakość wg VDI 2035)
• Temperatura czynnika: 1…120 °C
  (ze śrubunkami ALG..B – do 100 °C)
• Ciśnienie robocze: wg ISO 7005 w dozwolonym zakresie temperatur (zgodnie z wykresem w karcie katalogowej)
• Skok nominalny trzpienia: 5,5 mm
• Korpus zaworu: brąz CC491K
• Gniazdo (kanał regulacyjny): stal CrNi, brąz (wykonane bezpośrednio w korpusie) lub mosiądz
• Gniazdo (obejście B): brąz (wykonane bezpośrednio w korpusie) lub mosiądz
• Grzybek: stal CrNi lub mosiądz
• Trzpień: stal CrNi
• Dławica: mosiądz
• Uszczelnienie dławicy: pierścienie EPDM
• Przyłącza gwintowane zaworu: G..B wg ISO 228‑1 (dla VXG44.15‑2.5 – G 1B)
• Przyłącze siłownika: G ¾''
• Wymiary przy DN 15: L1 = 100 mm, L2 = 50 mm, L3 = 50 mm
• Wysokości montażowe (bez siłownika): H1 = 49 mm (od osi rurociągu do punktu zamocowania siłownika), H2 = 59 mm (od osi rurociągu do górnej krawędzi pokrętła przy zaworze zamkniętym)
• Wysokość montażowa z siłownikiem SAS..: H > 381 mm (z uwzględnieniem minimalnej odległości od ściany/stropu)
• Masa zaworu: ok. 0,59 kg

Wyposażenie dodatkowe i akcesoria

• Zestawy śrubunków gwintowanych dla VXG44.15‑2.5:
  • ALG153: komplet śrubunków z żeliwa ciągliwego (3 szt.) do zaworów trójdrogowych VXG44.15..; od strony zaworu gwint G 1 wg ISO 228‑1, od strony instalacji gwint Rp ½ wg ISO 7‑1.
  • ALG153B: wersja z mosiądzu (nr katalogowy S55846‑Z101), do czynników o temperaturze do 100 °C.
• Pokrętło sterowania ręcznego: część zamienna 74 676 0273 0 (zestaw 10 szt.).

Montaż i eksploatacja

• Zawór jest przeznaczony do montażu w zamkniętych obiegach instalacji wodnych.
• Zalecane miejsce montażu: na przewodzie powrotnym, co sprzyja trwałości uszczelnienia trzpienia dzięki niższej temperaturze medium.
• Dla zwiększenia niezawodności pracy przed zaworem zaleca się montaż filtra zanieczyszczeń.
• Przy podłączaniu do instalacji należy stosować śrubunki zgodne z ISO 7‑1 i nie używać nadmiernej ilości pakuł lub taśmy PTFE oraz nie dokręcać gwintów „do samego końca”, aby uniknąć nieszczelności.
• Zawór musi być montowany zgodnie ze strzałką kierunku przepływu i oznaczeniem króćców (A, B, AB) wybitym na korpusie.
• Zawór i siłownik można zmontować na obiekcie bez specjalnych narzędzi i bez dodatkowych czynności nastawczych.
• Uruchomienie zaworu może nastąpić po prawidłowym zamontowaniu siłownika lub ustawieniu ręcznym pokrętłem.
• Aby ograniczyć ryzyko kawitacji, należy:
  • nie przekraczać dopuszczalnej różnicy ciśnień Δp_max zgodnie z wykresem doboru i tabelą dla danego typu,
  • utrzymywać odpowiednie ciśnienie statyczne przed i za zaworem,
  • w instalacjach wody chłodniczej zapewnić odpowiednie przeciwciśnienie za zaworem, np. przez dodatkowy zawór dławiący; przyjmować dopuszczalną różnicę ciśnień wg krzywej dla 80 °C.
• Zawór VXG44.. nie wymaga okresowej konserwacji; w przypadku nieszczelności dławicy należy wymienić cały zawór.

Podsumowanie

Siemens VXG44.15-2.5 to trójdrogowy zawór regulacyjny DN 15, PN16 z liniową charakterystyką przepływu i współczynnikiem kvs = 2,5 m³/h, przeznaczony do instalacji HVAC w obiegach zamkniętych. Korpus z brązu CC491K, precyzyjny grzyb paraboliczny, bardzo niski stopień nieszczelności oraz współpraca z szeroką gamą siłowników SAS.. zapewniają dokładną regulację przepływu w funkcji mieszania i rozdzielania. Zintegrowane pokrętło umożliwia ręczne sterowanie, a dostępne śrubunki ALG153 / ALG153B ułatwiają podłączenie zaworu do instalacji z gwintem Rp ½.
