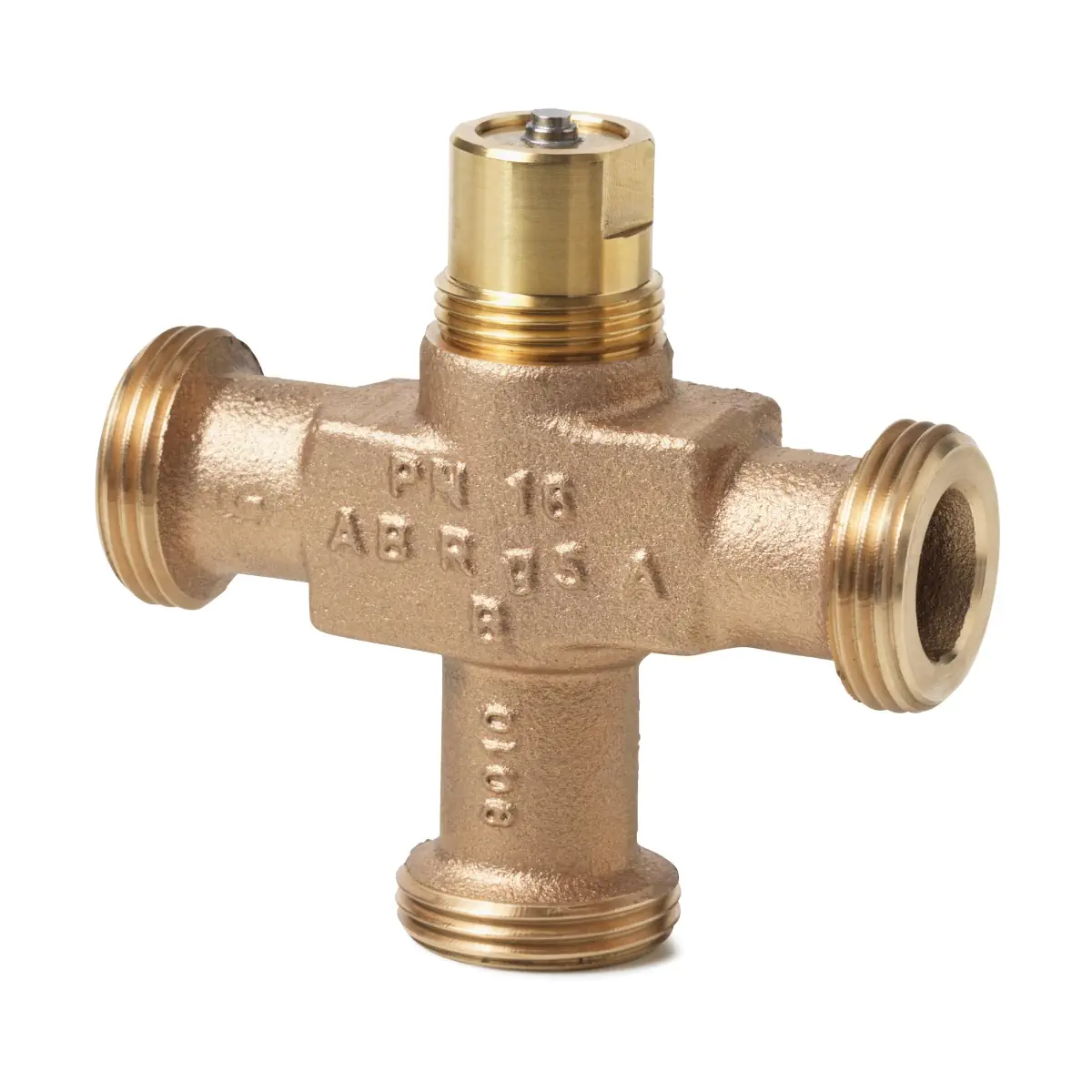

VXG44.20-6.3 Zawór trójdrogowy gwintowany z brązu, PN16, 2..120 [°C], skok 5,5 [mm], DN20, kvs 6,3 [m3/h]

VXG44.20-6.3 to trójdrogowy zawór regulacyjny ACVATIX z gwintem zewnętrznym, o średnicy nominalnej DN 20 i współczynniku przepływu kvs = 6,3 m³/h, przeznaczony do małych i średnich instalacji grzewczych, wentylacyjnych i klimatyzacyjnych w obiegach zamkniętych. Korpus z brązu CC491K, liniowa charakterystyka przepływu oraz możliwość realizacji funkcji mieszania i rozdzielania czynią go precyzyjnym elementem regulacyjnym dla wody gorącej, chłodniczej i wody ze środkami przeciwzamarzaniowymi.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: VXG44.20-6.3
• Typ zaworu: trójdrogowy zawór regulacyjny z gwintem zewnętrznym
• Funkcje hydrauliczne: mieszanie (A i B do AB) lub rozdzielanie (AB do A i B)
• Zastosowanie: instalacje grzewcze, wentylacyjne i klimatyzacyjne w obiegach zamkniętych
• Średnica nominalna: DN 20
• Współczynnik kvs: 6,3 m³/h (zimna woda 5…30 °C, Δp = 100 kPa)
• Iloraz szerokości zakresów: Sv > 100
• Charakterystyka przepływu: 0…100% liniowa wg VDI/VDE 2173 (kanał regulacyjny i obejście)
• Klasa ciśnienia: PN 16 wg ISO 7268
• Medium: woda chłodnicza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (jakość wg VDI 2035)
• Temperatura czynnika: 1…120 °C (z zastosowaniem śrubunków typu ALG..B – maks. 100 °C)
• Przyłącza hydrauliczne: gwint zewnętrzny G 1¼B wg ISO 228‑1, do uszczelnień płaskich
• Przyłącze siłownika: gwint G ¾"
• Skok nominalny trzpienia: 5,5 mm
• Stopień nieszczelności: 0…0,02% wartości kvs wg DIN EN 1349 (kanał regulacyjny i obejście)
• Korpus zaworu: brąz CC491K
• Uszczelnienie trzpienia: dławica z mosiądzu, pierścienie uszczelniające EPDM
• Materiał elementów wewnętrznych: grzybek i trzpień ze stali CrNi lub mosiądzu, gniazda z brązu / mosiądzu (częściowo wykonane bezpośrednio w korpusie)
• Możliwość sterowania ręcznego: pokrętło do lokalnej regulacji położenia zaworu
• Masa: ok. 0,90 kg

Zastosowanie

Zawór VXG44.20-6.3 jest przeznaczony do pracy w:

• małych i średnich instalacjach grzewczych,
• instalacjach wentylacyjnych,
• instalacjach klimatyzacyjnych,

wyłącznie w obiegach zamkniętych z wodą gorącą, chłodniczą lub wodą ze środkami przeciwzamarzaniowymi. Może być stosowany jako:

• zawór mieszający – przepływ z króćców A i B do AB,
• zawór rozdzielający – przepływ z króćca AB do A i B.

Przyłącza z gwintem zewnętrznym G 1¼B umożliwiają wygodne podłączenie do instalacji za pomocą kompletów śrubunków.

Konstrukcja i materiały

• Korpus zaworu: brąz CC491K – odporność na korozję i typowe warunki pracy w instalacjach HVAC.
• Grzybek zaworu: paraboliczny, przymocowany do trzpienia, wykonany ze stali CrNi lub mosiądzu (w zależności od wykonania materiałowego serii).
• Gniazda:
  • gniazdo w kanale regulacyjnym – zamocowane w korpusie zaworu, wykonane ze stali CrNi, brązu (wykonane bezpośrednio w korpusie) lub mosiądzu,
  • gniazdo obejścia – wykonane bezpośrednio w korpusie z brązu lub z mosiądzu.
• Trzpień: stal CrNi.
• Dławica: mosiądz z pierścieniami uszczelniającymi EPDM.
• Gwinty przyłączeniowe zaworu: G..B wg ISO 228‑1 (gwint zewnętrzny, uszczelnienie płaskie).
• Przyłącze siłownika: gwint G ¾", umożliwiający montaż siłowników elektrycznych SAS...

Funkcje i działanie

Mieszanie i rozdzielanie przepływu

• Mieszanie: przepływ z króćców A i B do króćca AB.
• Rozdzielanie: przepływ z króćca AB do króćców A i B.
• Króciec A: zmienny przepływ (kanał regulacyjny).
• Króciec B: obejście ze zmiennym przepływem.
• Króciec AB: stały przepływ.
• Zawór trójdrogowy z tej serii zaleca się stosować głównie jako zawór mieszający.

Charakterystyka regulacji

• Charakterystyka hydrauliczna: liniowa 0…100% wg VDI/VDE 2173 zarówno w kanale regulacyjnym (A–AB), jak i w obejściu (B–AB).
• Wysoka jakość regulacji przy małych przepływach: iloraz szerokości zakresów Sv > 100.
• Stopień nieszczelności: 0…0,02% wartości kvs wg DIN EN 1349 – dla kanału regulacyjnego i obejścia.

Sterowanie ręczne pokrętłem

Zawór VXG44.20-6.3 wyposażony jest w pokrętło sterowania ręcznego, które umożliwia lokalną regulację położenia grzybka, np. podczas rozruchu lub serwisu:

• Obrót zgodnie z ruchem wskazówek zegara: otwieranie kanału A–AB, jednoczesne zamykanie obejścia B.
• Obrót przeciwnie do ruchu wskazówek zegara: zamykanie kanału A–AB, jednoczesne otwieranie obejścia B.

Warunki pracy i kawitacja

• Ciśnienie robocze: zgodnie z klasą ciśnienia PN 16 i wykresem zależności ciśnienia od temperatury wg ISO 7005.
• Aby uniknąć kawitacji, należy:
  • nie przekraczać dopuszczalnej różnicy ciśnienia Δpmax wynikającej z wykresów doboru,
  • zapewnić odpowiednie ciśnienie statyczne przed i za zaworem.
• W obiegach wody chłodniczej zaleca się zapewnienie odpowiedniego przeciwciśnienia za zaworem, np. przez zastosowanie dodatkowego zaworu dławiącego, a maksymalną różnicę ciśnienia na zaworze przyjmować zgodnie z krzywą dla 80 °C z wykresu kawitacji.

Dane techniczne (model VXG44.20-6.3)

• Średnica nominalna DN: 20
• Współczynnik kvs: 6,3 m³/h
• Iloraz Sv: > 100
• Skok nominalny trzpienia: 5,5 mm
• Klasa ciśnienia: PN 16 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005, w dozwolonym zakresie temperatury czynnika zgodnie z wykresem producenta
• Charakterystyka przepływu: liniowa 0…100% (kanał regulacyjny i obejście) wg VDI/VDE 2173
• Stopień nieszczelności: 0…0,02% kvs wg DIN EN 1349
• Dopuszczalne czynniki: woda gorąca, woda chłodnicza, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura medium: 1…120 °C (ze śrubunkami ALG..B: maks. 100 °C)
• Przyłącza zaworu: gwint zewnętrzny G 1¼B wg ISO 228‑1 (uszczelnienie płaskie)
• Przyłącze siłownika: G ¾"
• Korpus: brąz CC491K
• Gniazda / grzybek / trzpień: stal CrNi, brąz (także wykonane bezpośrednio w korpusie) lub mosiądz, zgodnie z opisem serii
• Dławica: mosiądz, pierścienie uszczelniające EPDM
• Zgodność z dyrektywami: PED 2014/68/EU – osprzęt ciśnieniowy, grupa płynów 2 (bez oznakowania CE, ogólnie uznana praktyka inżynierska, Art. 3, par. 3)
• Zgodność EAC: Euroazjatycka zgodność
• Dokumentacja środowiskowa: deklaracja środowiskowa produktu CE1E4364en
• Masa: ok. 0,90 kg

Montaż i eksploatacja

• Zawór i siłownik można łatwo zmontować na obiekcie, bez specjalnych narzędzi i bez dodatkowych czynności nastawczych.
• Rekomendowane miejsce montażu: na przewodzie powrotnym – niższa temperatura medium korzystnie wpływa na trwałość uszczelnienia trzpienia.
• Zaleca się montaż filtra zanieczyszczeń przed zaworem w celu zwiększenia niezawodności pracy.
• Połączenia hydrauliczne:
  • stosować śrubunki zgodne z ISO 7‑1,
  • nie używać nadmiernej ilości pakuł ani taśmy PTFE,
  • nie dokręcać gwintu rurowego do „samego końca”, aby uniknąć naprężeń i nieszczelności.
• Kierunek przepływu: zawór montować zgodnie ze strzałką na korpusie i schematem funkcji mieszania / rozdzielania (A, B, AB).
• Uruchomienie: zawór może być uruchomiony jedynie po prawidłowym zamontowaniu siłownika lub po ustawieniu go ręcznie pokrętłem.
• Konserwacja: zawór nie wymaga okresowej konserwacji; dławica uszczelniająca trzpienia nie podlega wymianie – w razie nieszczelności należy wymienić cały zawór.
• Zawór dostarczany jest z instrukcją montażu M4364.

Wyposażenie dodatkowe i współpraca z siłownikami

Śrubunki przyłączeniowe

Dla modelu VXG44.20-6.3 dostępne są jako wyposażenie dodatkowe:

• ALG203 – komplet śrubunków gwintowanych (3 szt.) do zaworów trójdrogowych, wykonany z żeliwa ciągliwego, do przyłączy:
  • od strony zaworu: G 1¼ (gwint walcowy wg ISO 228‑1),
  • od strony instalacji: Rp ¾ (gwint walcowy wg ISO 7‑1).
• ALG203B – jak wyżej, lecz z mosiądzu; do czynników o temperaturze do 100 °C.

Siłowniki współpracujące

Zawór VXG44.20-6.3 jest przystosowany do współpracy z elektrycznymi siłownikami SAS... W dokumentacji serii podano następujące siłowniki:

• SAS31.. – 230 V AC, sterowanie 3‑stawne, czas przestawiania 30 lub 120 s, wersje z lub bez sprężyny powrotnej (np. SAS31.00, SAS31.03, SAS31.50, SAS31.53).
• SAS61.. – 24 V AC/DC, sterowanie ciągłe (0…10 V DC, 4…20 mA DC lub 0…1000 Ω), czas przestawiania 30 s, wersje z lub bez sprężyny powrotnej oraz wersje z komunikacją Modbus RTU (np. SAS61.03, SAS61.33, SAS61.03U, SAS61.33U, SAS61.03/MO, SAS61.33U/MO).
• SAS81.. – 24 V AC/DC, sterowanie 3‑stawne, czas przestawiania 30 lub 120 s, wersje z lub bez sprężyny powrotnej (np. SAS81.00, SAS81.03, SAS81.33 i wersje „U”).

Dane szczegółowe siłowników (czasy przestawiania, tryby sterowania, funkcja sprężyny powrotnej) należy dobierać według ich indywidualnych kart katalogowych.

Zgodnie z informacją producenta, parametry techniczne zaworu w konkretnych aplikacjach obowiązują przy stosowaniu go z produktami Siemens wymienionymi jako urządzenia współpracujące; użycie elementów innych producentów może powodować utratę gwarancji.

Podsumowanie

Siemens VXG44.20-6.3 to trójdrogowy zawór regulacyjny DN 20, kvs 6,3 m³/h, o klasie ciśnienia PN 16, przeznaczony do pracy z wodą gorącą, chłodniczą i wodą ze środkami przeciwzamarzaniowymi w zamkniętych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Liniowa charakterystyka przepływu, bardzo mały stopień nieszczelności, wytrzymały korpus z brązu CC491K, ręczne pokrętło oraz możliwość współpracy z szeroką gamą siłowników SAS.. sprawiają, że jest to precyzyjny i elastyczny element regulacyjny do nowoczesnych układów HVAC.
