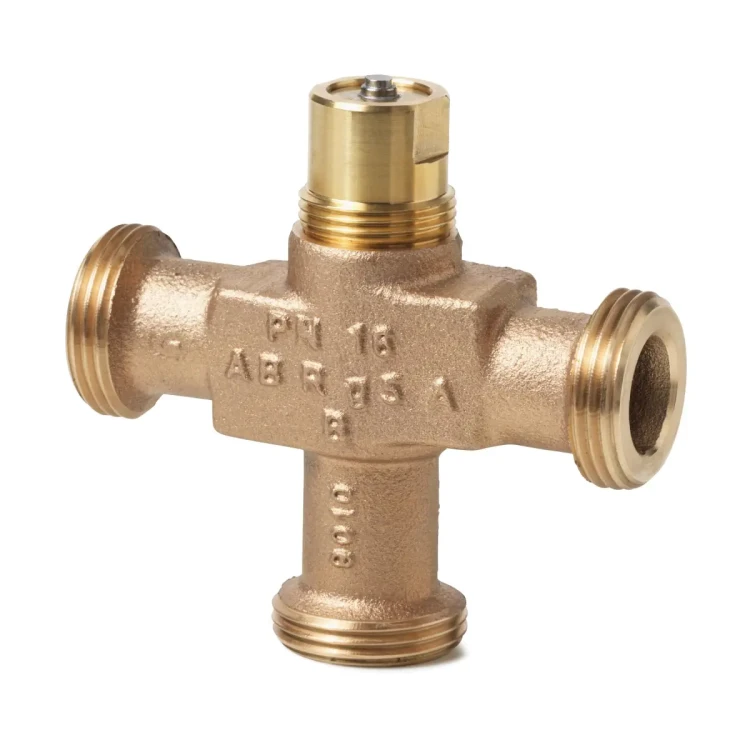

VXG44.15-1.6 Zawór trójdrogowy gwintowany z brązu, PN16, 2..120 [°C], skok 5,5 [mm], DN15, kvs 1,6 [m3/h]

VXG44.15-1.6 to trójdrogowy, gwintowany zawór regulacyjny ACVATIX™ o średnicy nominalnej DN 15 i współczynniku przepływu kvs 1,6 m³/h, przeznaczony do funkcji mieszania lub rozdzielania wody w małych i średnich instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Korpus z brązu PN16 z przyłączami gwintowanymi G 1B, liniowa charakterystyka przepływu oraz bardzo niski stopień nieszczelności zapewniają cichą i niezawodną pracę w zamkniętych obiegach wody gorącej, chłodniczej lub z dodatkiem środków przeciwzamarzaniowych.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VXG44.15-1.6
• Typ zaworu: trójdrogowy zawór regulacyjny / mieszający z gwintem zewnętrznym, klasa ciśnienia PN16
• Zastosowanie: regulacja przepływu, mieszanie lub rozdzielanie wody w małych i średnich instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych; wyłącznie do obiegów zamkniętych
• Średnica nominalna DN: 15
• Nominalny współczynnik przepływu kvs: 1,6 m³/h
• Iloraz szerokości zakresów Sv: > 100
• Charakterystyka przepływu: 0…100% liniowa wg VDI/VDE 2173 (zarówno kanał regulacyjny A–AB, jak i obejście B–AB)
• Stopień nieszczelności: 0…0,02% wartości kvs (kanał regulacyjny i obejście) wg DIN EN 1349
• Klasa ciśnienia: PN16 wg ISO 7268
• Maks. różnica ciśnień Δpmax przy mieszaniu (A, B → AB): 400 kPa z siłownikiem SAS..
• Maks. różnica ciśnień Δpmax przy rozdzielaniu (AB → A, B): 100 kPa (przy dopuszczeniu podwyższonego poziomu hałasu możliwe wartości jak dla mieszania)
• Skok nominalny trzpienia: 5,5 mm
• Media robocze: woda gorąca, woda chłodnicza, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura medium: 1…120 °C (przy zastosowaniu śrubunków typu ALG..B – do 100 °C)
• Przyłącza hydrauliczne: gwint zewnętrzny G 1B wg ISO 228‑1 do uszczelnień płaskich
• Przyłącze siłownika: gwint G ¾''
• Materiał korpusu: brąz CC491K
• Materiały elementów wewnętrznych: gniazda ze stali CrNi, brązu (wykonane bezpośrednio w korpusie) lub mosiądzu; grzybek ze stali CrNi lub mosiądzu; trzpień ze stali CrNi; dławica z mosiądzu; uszczelnienie dławicy z pierścieni EPDM
• Sterowanie ręczne: zintegrowane pokrętło umożliwiające lokalne przestawianie położenia zaworu
• Siłowniki współpracujące: elektryczne siłowniki liniowe serii SAS.. (3‑stawne 230 V AC, 3‑stawne 24 V AC/DC oraz modulacyjne 24 V AC/DC z sygnałem 0…10 V DC, 4…20 mA DC lub 0…1000 Ω, także w wersjach ze sprężyną powrotną oraz komunikacją Modbus RTU)
• Masa zaworu: ok. 0,59 kg

Zastosowanie

Zawór VXG44.15-1.6 przeznaczony jest do regulacji przepływu w zamkniętych obiegach wody gorącej i chłodniczej w małych i średnich instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Stosuje się go jako trójdrogowy zawór regulacyjny do:

• mieszania – sterowanie temperaturą przez mieszanie strumieni z króćców A i B w króćcu AB,
• rozdzielania – rozdział przepływu z króćca AB na króćce A i B.

Ze względu na charakterystykę i konstrukcję zawór trójdrogowy powinien być stosowany głównie jako zawór mieszający.

Konstrukcja i zasada działania

• Korpus zaworu z brązu CC491K zawiera kanał regulacyjny (A–AB) oraz obejście (B–AB).
• Paraboliczny grzyb zaworu jest trwale przymocowany do trzpienia, co zapewnia stabilną charakterystykę regulacji.
• Gniazdo w kanale regulacyjnym jest zamocowane w korpusie, natomiast gniazdo obejścia wykonane jest bezpośrednio w korpusie zaworu.
• Przepływ w kanale regulacyjnym i w obejściu ma liniową charakterystykę w funkcji skoku (0…100% wg VDI/VDE 2173), co ułatwia precyzyjne sterowanie.
• Bardzo niski stopień nieszczelności ≤ 0,02% kvs (dla kanału A–AB i obejścia B–AB) minimalizuje niekontrolowany przepływ przy zamkniętym zaworze.
• Dławica trzpienia z mosiądzu z uszczelnieniem z pierścieni EPDM zapewnia trwałe, bezobsługowe uszczelnienie od strony otoczenia.

Kierunek przepływu i króćce

• Mieszanie: przepływ z króćców A i B do króćca AB.
• Rozdzielanie: przepływ z króćca AB do króćców A i B.
• Króciec A: zmienny przepływ (kanał regulacyjny).
• Króciec B: obejście – również zmienny przepływ.
• Króciec AB: stały przepływ (króciec wspólny).

Sterowanie ręczne pokrętłem

• Każdy zawór VXG44.15-1.6 wyposażony jest w pokrętło do sterowania ręcznego.
• Obrót zgodnie z ruchem wskazówek zegara: otwieranie kanału A–AB i zamykanie obejścia B.
• Obrót przeciwnie do ruchu wskazówek zegara: zamykanie kanału A–AB i otwieranie obejścia B.
• Zawór może być uruchamiany dopiero po prawidłowym zamontowaniu siłownika lub po odpowiednim ręcznym ustawieniu przy pomocy pokrętła.

Współpraca z siłownikami

Zawór VXG44.15-1.6 jest przystosowany do bezpośredniego montażu elektrycznych siłowników liniowych serii SAS.. firmy Siemens (przyłącze gwintowane G ¾''):

• Siłowniki 3‑stawne 230 V AC (np. SAS31..) – sterowanie dwustawne / 3‑stawne, czasy przebiegu 30 lub 120 s.
• Siłowniki modulacyjne 24 V AC/DC (np. SAS61..) – sterowanie sygnałem 0…10 V DC, 4…20 mA DC lub 0…1000 Ω, z wersjami:
  • bez sprężyny powrotnej,
  • ze sprężyną powrotną (funkcja bezpieczeństwa – szybki powrót w pozycję bezpieczną),
  • z komunikacją Modbus RTU.
• Siłowniki 3‑stawne 24 V AC/DC (np. SAS81..) – sterowanie 3‑stawne, również w wersjach ze sprężyną powrotną.

Producent wskazuje, że dane techniczne w konkretnych aplikacjach obowiązują wyłącznie przy stosowaniu zaworów z siłownikami Siemens wymienionymi jako urządzenia współpracujące. Zastosowanie siłowników innych producentów może powodować utratę gwarancji.

Dane techniczne

• Model: Siemens ACVATIX VXG44.15-1.6
• Typ: trójdrogowy zawór regulacyjny / mieszający / rozdzielający, gwintowany zewnętrznie
• DN: 15
• kvs: 1,6 m³/h (zimna woda 5…30 °C, zawór całkowicie otwarty, spadek ciśnienia 100 kPa)
• Sv: > 100
• Klasa ciśnienia: PN16 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005, w funkcji temperatury medium zgodnie z wykresem producenta
• Δpmax (mieszanie A, B → AB): 400 kPa z siłownikiem SAS..
• Δpmax (rozdzielanie AB → A, B): 100 kPa (przy dopuszczeniu wyższego poziomu hałasu można przyjąć wartości jak dla mieszania)
• Zalecenie dla cichej pracy: różnica ciśnień na zaworze ok. 200 kPa
• Charakterystyka przepływu: liniowa 0…100% skoku wg VDI/VDE 2173 (kanał regulacyjny i obejście)
• Stopień nieszczelności: 0…0,02% wartości kvs wg DIN EN 1349 (kanał A–AB i obejście B–AB)
• Skok nominalny trzpienia: 5,5 mm
• Dopuszczalne czynniki: woda gorąca, woda chłodnicza, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura medium: 1…120 °C (zastosowanie śrubunków ALG..B ogranicza temperaturę medium do 100 °C)
• Przyłącza hydrauliczne: gwint zewnętrzny G 1B wg ISO 228‑1 (uszczelnienie płaskie)
• Przyłącze siłownika: gwint G ¾''
• Materiał korpusu: brąz CC491K
• Materiał gniazd: stal CrNi, brąz (gniazdo wykonane bezpośrednio w korpusie) lub mosiądz
• Materiał grzybka: stal CrNi lub mosiądz
• Materiał trzpienia: stal CrNi
• Materiał dławicy: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Masa: ok. 0,59 kg
• Dyrektywa dla urządzeń ciśnieniowych: PED 2014/68/EU, osprzęt ciśnieniowy dla grupy płynów 2, zakres art. 1 ust. 1, definicja art. 2 ust. 5, bez oznakowania CE (art. 3 ust. 3 – ogólnie uznana praktyka inżynierska)
• Zgodność EAC: Euroazjatycka zgodność
• Zgodność środowiskowa: dane wg deklaracji środowiskowej produktu CE1E4364en (zgodność z RoHS, skład materiałowy, opakowanie, wpływ na środowisko i utylizacja)

Montaż, eksploatacja i konserwacja

• Rekomendowane miejsce montażu: przewód powrotny instalacji, gdzie niższa temperatura medium korzystnie wpływa na trwałość uszczelnienia trzpienia.
• Ochrona przed zanieczyszczeniami: dla zwiększenia niezawodności zaleca się montaż filtra zanieczyszczeń przed zaworem.
• Montaż siłownika: zawór i siłownik SAS.. można łatwo zmontować na obiekcie bez specjalnych narzędzi i bez dodatkowych czynności nastawczych; zawór dostarczany jest z instrukcją montażu M4364.
• Połączenia hydrauliczne: wykonywać przy użyciu śrubunków zgodnych z ISO 7‑1, nie stosować nadmiernej ilości pakuł lub taśmy PTFE oraz nie dokręcać gwintów rurowych „do samego końca”, aby uniknąć nieszczelności.
• Kierunek przepływu: zawór montować zgodnie z symbolem kierunku przepływu naniesionym na korpusie; dla zaworu VXG44.15-1.6 obowiązuje opis króćców A, B, AB jak w sekcji „Kierunek przepływu i króćce”.
• Uruchomienie: zawór można uruchomić wyłącznie po prawidłowym zamontowaniu siłownika lub po odpowiednim ręcznym ustawieniu przy pomocy pokrętła.
• Aby ograniczyć kawitację i hałas, należy nie przekraczać dopuszczalnej różnicy ciśnień Δpmax i zapewnić właściwe ciśnienie statyczne przed i za zaworem; w obiegach wody chłodniczej zaleca się zapewnienie odpowiedniego przeciwciśnienia, np. przez zastosowanie dodatkowego zaworu dławiącego (wartości Δpmax przyjmować wg krzywej dla 80 °C).
• Konserwacja: zawór VXG44.15-1.6 jest bezobsługowy; dławica uszczelniająca trzpień nie jest elementem wymiennym – w razie nieszczelności należy wymienić cały zawór.
• Bezpieczeństwo prac serwisowych: przed pracami przy zaworze lub siłowniku należy wyłączyć pompę i zasilanie elektryczne, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej ostygnięcia; prace wykonywać zgodnie z krajowymi przepisami bezpieczeństwa.

Wyposażenie dodatkowe

• Śrubunki gwintowane ALG153 / ALG153B – komplet 3 śrubunków do zaworów trójdrogowych VXG44.15..:
  • 3 nakrętki łączące, 3 półśrubunki, 3 uszczelki płaskie,
  • gwint od strony zaworu: G 1,
  • gwint od strony instalacji: Rp ½ wg ISO 7‑1,
  • ALG153 – wykonanie z żeliwa ciągliwego,
  • ALG153B – wykonanie z mosiądzu, do czynników o temperaturze do 100 °C.
• Pokrętło sterowania ręcznego (nr 74 676 0273 0) – część zamienna do zaworów, dostępna w opakowaniach po 10 sztuk.

Podsumowanie

Siemens ACVATIX VXG44.15-1.6 to kompaktowy trójdrogowy zawór regulacyjny DN 15 o współczynniku kvs 1,6 m³/h, z korpusem z brązu PN16 i przyłączami gwintowanymi G 1B. Liniowa charakterystyka przepływu, bardzo niski stopień nieszczelności, szeroki zakres dopuszczalnych różnic ciśnień oraz możliwość współpracy z nowoczesnymi siłownikami serii SAS.. zapewniają precyzyjną i powtarzalną regulację przepływu wody gorącej i chłodniczej w zamkniętych układach HVAC. Zintegrowane pokrętło do sterowania ręcznego, prosta zabudowa przy użyciu śrubunków ALG153/ALG153B oraz bezobsługowa konstrukcja sprawiają, że VXG44.15-1.6 jest trwałym i funkcjonalnym rozwiązaniem wszędzie tam, gdzie wymagany jest trójdrogowy zawór mieszający lub rozdzielający o kvs 1,6 m³/h.
