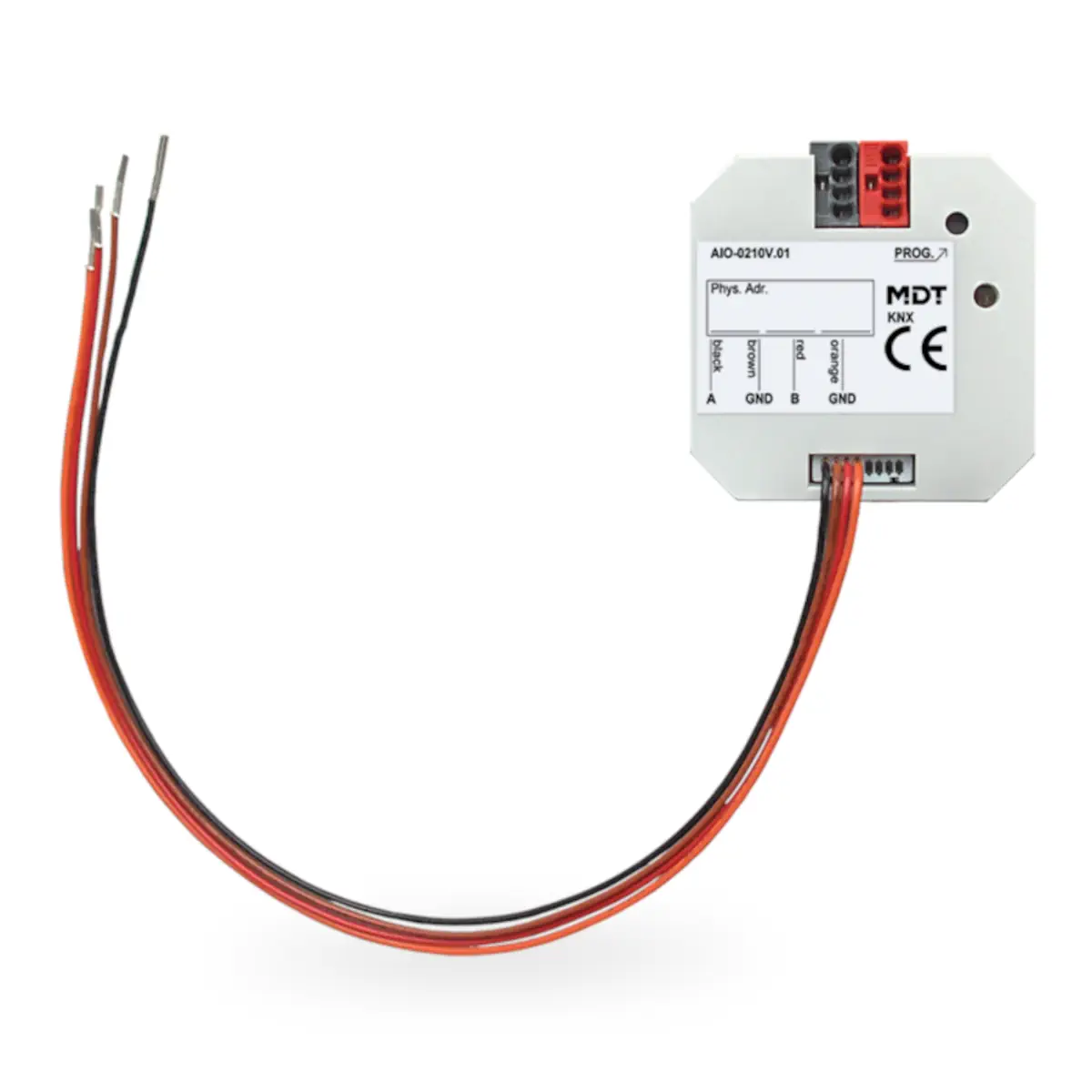

AIO-0210V.01 KNX analogowe I/O 2-kanałowe, podtynkowe, 0–10 V, przełączalne wejście/wyjście

AIO-0210V.01 to podtynkowy 2-kanałowy moduł analogowych wejść/wyjść KNX marki MDT, przeznaczony do sterowania urządzeniami z wejściem 0–10 V oraz do rejestrowania sygnałów pomiarowych 0–10 V, 2–10 V, 0–20 mA i 4–20 mA. Każdy kanał można niezależnie skonfigurować jako wejście lub wyjście, a kanały są galwanicznie odseparowane od magistrali KNX. Model AIO-0210V.01 jest przeznaczony do montażu podtynkowego w puszce instalacyjnej w stałych instalacjach w suchych pomieszczeniach. Napięcie dla pracy wyjściowej jest generowane wewnątrz urządzenia, dlatego nie jest wymagany zewnętrzny zasilacz.

Najważniejsze cechy

• Producent: MDT
• Model: AIO-0210V.01
• Typ: analogowe wejście/wyjście KNX, 2-kanałowe, podtynkowe
• Liczba kanałów: 2
• Konfiguracja kanałów: każdy kanał niezależnie jako wejście lub wyjście
• Tryby wejściowe: 0–10 V / 2–10 V lub pętla prądowa 0–20 mA / 4–20 mA
• Tryb wyjściowy: 0–10 V
• Sterowanie wyjściem: obiekty 1-bitowe, 1-bajtowe lub 2-bajtowe float
• Izolacja galwaniczna: kanały odseparowane od magistrali KNX; wejścia/wyjścia są galwanicznie połączone ze sobą
• Zasilanie: magistrala KNX
• Zewnętrzny zasilacz: niewymagany
• Funkcje wejściowe: min./max., wykrywanie przerwy przewodu, funkcja progowa, funkcja „traffic light”
• Funkcje wyjściowe: dzień/noc do ograniczania wartości sterującej, automatyczny tryb awaryjny przy zaniku wartości zadanej
• Parametryzacja: ETS 4/5
• Interfejs KNX: TP-256
• Montaż: podtynkowy, w puszce instalacyjnej
• Wymiary: 41 x 41 x 12 mm
• Stopień ochrony: IP20
• Dodatkowo: zintegrowana jednostka sprzęgająca magistrali, szybkie pobieranie aplikacji dla ETS5, 3 lata gwarancji
• Produkcja: Niemcy, certyfikacja ISO 9001

Zastosowanie

Moduł AIO-0210V.01 służy do integracji sygnałów analogowych w instalacjach KNX. Umożliwia zarówno odczyt sygnałów napięciowych i prądowych, jak i sterowanie sygnałem 0–10 V urządzeniami wyposażonymi w odpowiednie wejście analogowe.

• sterowanie urządzeniami z wejściem 0–10 V,
• rejestrowanie danych pomiarowych 0–10 V, 2–10 V, 0–20 mA i 4–20 mA,
• stałe instalacje w suchych pomieszczeniach.

Funkcje i działanie

Wejścia analogowe

• Każdy kanał może pracować jako wejście napięciowe w zakresie 0–10 V lub 2–10 V.
• Alternatywnie kanał może zostać ustawiony jako wejście prądowe dla pętli 0–20 mA lub 4–20 mA.
• Każde wejście można indywidualnie parametryzować w ETS.
• Możliwa jest parametryzacja konwersji jednostki pomiarowej oraz DPT.
• Dostępne są funkcje min./max., wykrywania przerwy przewodu, progowa oraz „traffic light”.

Wyjścia analogowe

• W trybie wyjściowym kanał generuje sygnał 0–10 V.
• Sterowanie wyjściem odbywa się przez obiekty 1-bitowe, 1-bajtowe lub 2-bajtowe float.
• Każde wyjście posiada funkcję dzień/noc do ograniczania wartości sterującej.
• Przy zaniku wartości sterującej urządzenie automatycznie przechodzi w tryb awaryjny.
• Napięcie wymagane do pracy wyjściowej jest generowane wewnątrz urządzenia.

Integracja z KNX

• Urządzenie pracuje w systemie KNX TP-256.
• Do projektowania i uruchomienia zalecane jest użycie ETS.
• Dostępne oprogramowanie aplikacyjne: ETS 4/5.
• Obsługuje szybkie pobieranie aplikacji dzięki wsparciu long frame dla ETS5.
• Posiada zintegrowaną jednostkę sprzęgającą magistrali.

Podłączenie elektryczne

• Zasilanie: z magistrali KNX Bus
• Pobór mocy z magistrali KNX: typ. < 0,3 W
• Zaciski śrubowe: przewody jednodrutowe 0,5–4,0 mm², przewody linkowe 0,5–2,5 mm²
• Maksymalny moment dokręcania zacisków śrubowych: 0,5 Nm
• Zacisk magistrali KNX: przewód jednodrutowy 0,8 mm Ø

Dane techniczne

• Liczba kanałów: 2
• Wejście napięciowe: 0–10 V / 2–10 V
• Rezystancja wewnętrzna wejścia napięciowego: 130 kΩ
• Zakres pętli prądowej: 0–20 mA / 4–20 mA
• Rezystancja dla pętli prądowej: 266 Ω
• Wyjście napięciowe: 0–10 V
• Maksymalny prąd wyjściowy: 2 mA
• Minimalna rezystancja obciążenia: 5 kΩ
• Interfejs KNX: TP-256
• Oprogramowanie aplikacyjne: ETS 4/5
• Zasilanie: KNX Bus
• Pobór mocy z KNX: typ. < 0,3 W
• Temperatura pracy: 0 do +40°C
• Stopień ochrony obudowy: IP20
• Wymiary (szer. x wys. x gł.): 41 x 41 x 12 mm

Montaż

• Montaż podtynkowy w puszce instalacyjnej.
• Przeznaczony do stałych instalacji w suchych pomieszczeniach.
• Kompaktowa obudowa o wymiarach 41 x 41 x 12 mm ułatwia instalację w ograniczonej przestrzeni.

Podsumowanie

MDT AIO-0210V.01 to 2-kanałowe analogowe wejście/wyjście KNX do montażu podtynkowego, łączące możliwość odczytu sygnałów 0–10 V / 2–10 V / 0–20 mA / 4–20 mA z funkcją sterowania wyjściem 0–10 V. Niezależna konfiguracja kanałów, parametryzacja w ETS, funkcje wejściowe i wyjściowe oraz brak potrzeby stosowania zewnętrznego zasilacza sprawiają, że jest to praktyczne rozwiązanie do integracji sygnałów analogowych w systemie KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT AIO-0210V.01 – KNX Analog I/O 2-fach, do montażu podtynkowego (UP), z 2 kanałami konfigurowanymi niezależnie jako wejście lub wyjście.
• Urządzenie przeznaczone jest do sterowania urządzeniami z wejściem 0–10 V oraz do rejestracji sygnałów pomiarowych 0–20 mA (4–20 mA) lub 0–10 V (2–10 V). Stosować wyłącznie w zakresach sygnałów podanych przez producenta.
• Urządzenie pracuje w systemie KNX przy napięciu znamionowym 30 V DC SELV, w zakresie 21…31 V DC SELV. Podłączać wyłącznie do instalacji KNX zgodnej z tymi parametrami.
• Wejścia/wyjścia są galwanicznie odseparowane od magistrali KNX. Należy wykonywać podłączenia zgodnie z przewidzianą funkcją kanału oraz właściwym schematem połączeń producenta.
• Wyjście analogowe pracuje w zakresie 0…10 V, maksymalny prąd wyjściowy wynosi 2 mA, a minimalna rezystancja obciążenia na wyjściu to 5 kΩ. Nie podłączać obciążeń niespełniających tych wymagań.
• W trybie wejściowym dopuszczalne są wyłącznie sygnały 0…10 V, 2…10 V, 0…20 mA oraz 4…20 mA. Nie stosować innych zakresów wejściowych ani nie przekraczać parametrów podanych w dokumentacji.
• Produkt nie wymaga zewnętrznego zasilania do pracy samego aktora, jednak czujniki należy podłączać zgodnie z przykładami producenta dla sensorów 2-przewodowych i 3-przewodowych.
• Urządzenie jest przeznaczone do montażu podtynkowego w puszce instalacyjnej. Montaż wykonywać wyłącznie w dopuszczonej formie instalacji.
• Stopień ochrony IP20. Produkt przeznaczony do stosowania w miejscach suchych, wewnątrz budynków. Nie narażać urządzenia na kontakt z wodą, skraplanie pary wodnej ani warunki atmosferyczne.
• Dopuszczalna temperatura pracy wynosi 0…45°C, temperatura przechowywania -20…+55°C, wilgotność powietrza poniżej 95%. Kondensacja wilgoci jest niedopuszczalna.
• Podłączenie magistrali KNX wykonywać przy użyciu złącza KNX oraz przewodów o średnicy 0,6…0,8 mm (drut jednodrutowy), zgodnie z dokumentacją producenta.
• Przewody przyłączeniowe urządzenia mają przekrój 0,25 mm² i długość 21 cm. Nie należy modyfikować połączeń w sposób niezgodny z dokumentacją.
• Konfigurację i uruchomienie należy wykonywać z użyciem odpowiedniego programu aplikacyjnego KNX, zgodnego co najmniej z ETS 4; funkcja long frame support dostępna od ETS 5.
• Nieprawidłowe podłączenie, zastosowanie poza zakresem parametrów technicznych lub użycie niezgodne z przeznaczeniem może spowodować nieprawidłową pracę urządzenia lub instalacji.
