AKS-01UP.03 KNX aktor przełączający 1-kanałowy, podtynkowy, 16 A, 230 V AC, obciążenia pojemnościowe (C-load), standard, 140 µF

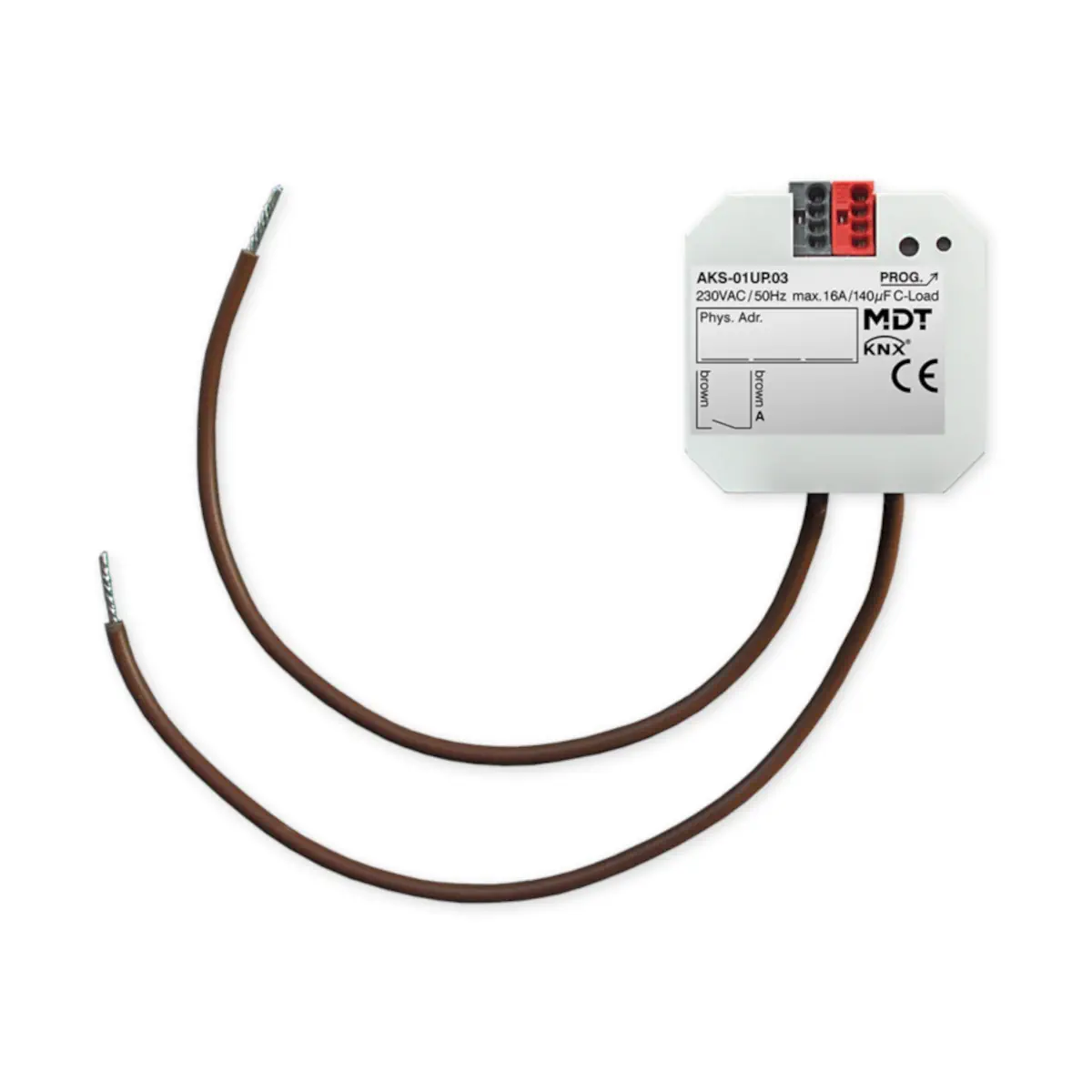

AKS-01UP.03 to podtynkowy aktor przełączający KNX marki MDT, przeznaczony do sterowania 1 niezależnym obciążeniem elektrycznym 230 V AC o obciążalności do 16 A. Urządzenie odbiera telegramy KNX/EIB, a wyjście przełączane jest przez przekaźnik bistabilny przystosowany do wysokich prądów rozruchowych, dzięki czemu nadaje się również do przełączania większych obciążeń typu C-Load, np. gniazd. Model AKS-01UP.03 przeznaczony jest do montażu podtynkowego w puszce instalacyjnej, posiada zintegrowany moduł sprzęgający magistrali i wymaga ETS do projektowania oraz uruchomienia.

Najważniejsze cechy

• Producent: MDT
• Model: AKS-01UP.03
• Typ: podtynkowy aktor przełączający KNX
• Liczba wyjść: 1
• Napięcie przełączanego obciążenia: 230 V AC
• Maksymalna obciążalność rezystancyjna: 16 A
• Przekaźnik bistabilny przystosowany do wysokich prądów rozruchowych
• Obciążenie pojemnościowe: 140 µF
• Maksymalny prąd rozruchowy: 600 A / 150 µs oraz 250 A / 600 µs
• Programowanie kanału przez ETS
• Obsługa trybu styku: NO i NC
• Funkcje logiczne, sceny, blokady, statusy i funkcje czasowe
• Zasilanie urządzenia: KNX Bus
• Interfejs KNX: TP-256 z obsługą long frame dla ETS 5
• Montaż: podtynkowy, w puszce instalacyjnej
• Stopień ochrony: IP20
• Wymiary: 41 x 41 x 22 mm
• Produkcja w Niemczech, certyfikowana zgodnie z ISO 9001
• Gwarancja: 3 lata

Zastosowanie

Aktor AKS-01UP.03 służy do przełączania 1 niezależnego obciążenia elektrycznego w instalacjach KNX. Dzięki przekaźnikowi bistabilnemu o wysokiej odporności na prądy rozruchowe może być stosowany do przełączania większych obciążeń, w tym także gniazd.

Urządzenie może przełączać m.in. następujące obciążenia:

• żarówki: do 2500 W
• lampy halogenowe 230 V: do 2500 W
• lampy halogenowe z transformatorem elektronicznym: do 1500 W
• świetlówki bez kompensacji: do 2300 W
• świetlówki z kompensacją równoległą: do 1500 W
• maksymalna liczba stateczników elektronicznych: 20

Funkcje i działanie

Przełączanie i sterowanie

• Urządzenie odbiera telegramy KNX/EIB i przełącza 1 wyjście.
• Wyjście realizowane jest przez przekaźnik bistabilny.
• Dostępna jest obsługa trybu styku NO i NC.

Programowanie w ETS

• Kanał może być indywidualnie programowany za pomocą ETS.
• Dostępne są powiązania logiczne, sprzężenie statusu, funkcje blokady oraz funkcje centralnego przełączania.
• Urządzenie obsługuje rozszerzone funkcje statusu: odwrócone, cykliczne oraz z blokadą.

Funkcje czasowe, sceny i logika

• Opóźnienie załączenia i wyłączenia
• Rozbudowane funkcje oświetlenia schodowego i impulsowe
• Funkcje scen
• Rozszerzone funkcje logiczne
• Przełącznik progowy: Byte / 2 Byte / 2 Byte float
• Licznik godzin
• Priorytet / wymuszenie z automatycznym czasem zwolnienia

Zachowanie przy zaniku napięcia magistrali

• W przypadku zaniku napięcia magistrali przekaźnik utrzymuje aktualne położenie.
• Pozycja przekaźnika dla zaniku zasilania magistrali oraz powrotu zasilania magistrali może być programowana indywidualnie dla kanału.

Podłączenie i integracja z KNX

• Zasilanie urządzenia: KNX Bus
• Interfejs KNX: TP-256 z obsługą long frame dla ETS 5
• Dostępna baza danych KNX: od ETS 5/6
• Wymagane oprogramowanie: ETS do projektowania i uruchomienia
• Złącze magistrali KNX: przewód jednodrutowy O 0,8 mm
• Zintegrowany moduł sprzęgający magistrali
• Szybkie pobieranie aplikacji dzięki obsłudze long frame dla ETS 5

Dane techniczne

• Liczba wyjść: 1
• Napięcie przełączania: 230 V AC
• Obciążenie rezystancyjne: 16 A
• Obciążenie pojemnościowe: 140 µF
• Maksymalny prąd rozruchowy: 600 A / 150 µs; 250 A / 600 µs
• Żarówki: 2500 W
• Lampy halogenowe 230 V: 2500 W
• Lampy halogenowe z transformatorem elektronicznym: 1500 W
• Świetlówki bez kompensacji: 2300 W
• Świetlówki z kompensacją równoległą: 1500 W
• Maks. liczba stateczników elektronicznych: 20
• Maks. liczba cykli przełączeń: 1 000 000
• Całkowita obciążalność prądowa aktora: 16 A
• Zabezpieczenie: 16 A
• Pobór mocy z magistrali KNX: typ. < 0,3 W
• Zakres temperatury pracy: 0...45 °C
• Stopień ochrony obudowy: IP20
• Wymiary (szer. x wys. x gł.): 41 x 41 x 22 mm

Montaż

• Montaż podtynkowy w puszce instalacyjnej.
• Instalacja przeznaczona do suchych pomieszczeń wewnętrznych.

Podsumowanie

MDT AKS-01UP.03 to kompaktowy, 1-kanałowy aktor przełączający KNX do montażu podtynkowego, przeznaczony do przełączania obciążeń 230 V AC do 16 A. Przekaźnik bistabilny o wysokiej odporności na prądy rozruchowe, szeroki zakres funkcji w ETS, obsługa scen, logiki i funkcji czasowych oraz kompaktowa obudowa 41 x 41 x 22 mm sprawiają, że model ten jest praktycznym rozwiązaniem do sterowania pojedynczym obwodem w instalacjach KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: KNX Schaltaktor 1-fach, model AKS-01UP.03.
• Urządzenie przeznaczone jest do montażu podtynkowego (UP) w puszce instalacyjnej.
• Stopień ochrony IP20. Produkt jest przeznaczony do stosowania w miejscach zapewniających odpowiednią ochronę przed wilgocią i dotykiem części niebezpiecznych.
• Napięcie znamionowe urządzenia wynosi 230 V AC, 50/60 Hz. Znamionowy prąd wyjścia wynosi maks. 16 A.
• Napięcie magistrali KNX wynosi 30 V DC SELV, zakres 21…31 V DC SELV.
• Nie przekraczać dopuszczalnych parametrów obciążenia urządzenia, w szczególności maksymalnego prądu 16 A oraz obciążenia pojemnościowego 140 µF.
• Urządzenie posiada 1 wyjście. Sumaryczna obciążalność prądowa aktora wynosi 16 A.
• Produkt należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy 0…45°C, temperatura przechowywania -20…+55°C, wilgotność powietrza poniżej 95%.
• Kondensacja pary wodnej jest niedopuszczalna.
• Podłączenie należy wykonać zgodnie z wymaganymi parametrami przyłączeniowymi: przewód przyłączeniowy 1,5 mm², długość przewodu przyłączeniowego 19 cm, magistrala KNX przez złącze wtykowe KNX, przewód KNX 0,6…0,8 mm, drut jednodrutowy.
• Pozycja montażu jest dowolna, zgodnie z dokumentacją produktu.
• Przy wyłączaniu obciążeń indukcyjnych zaleca się stosowanie odpowiednich układów ochronnych przed przepięciami, takich jak diody swobodne, układy RC lub warystory, bezpośrednio na wyjściu aktora.

Pliki do pobrania:
AKS-01UP.03 Karta katalogowa
