AKS-02UP.03 KNX aktor przełączający 2-kanałowy, podtynkowy, 16 A, 230 V AC, obciążenia pojemnościowe (C-load), standard, 140 µF

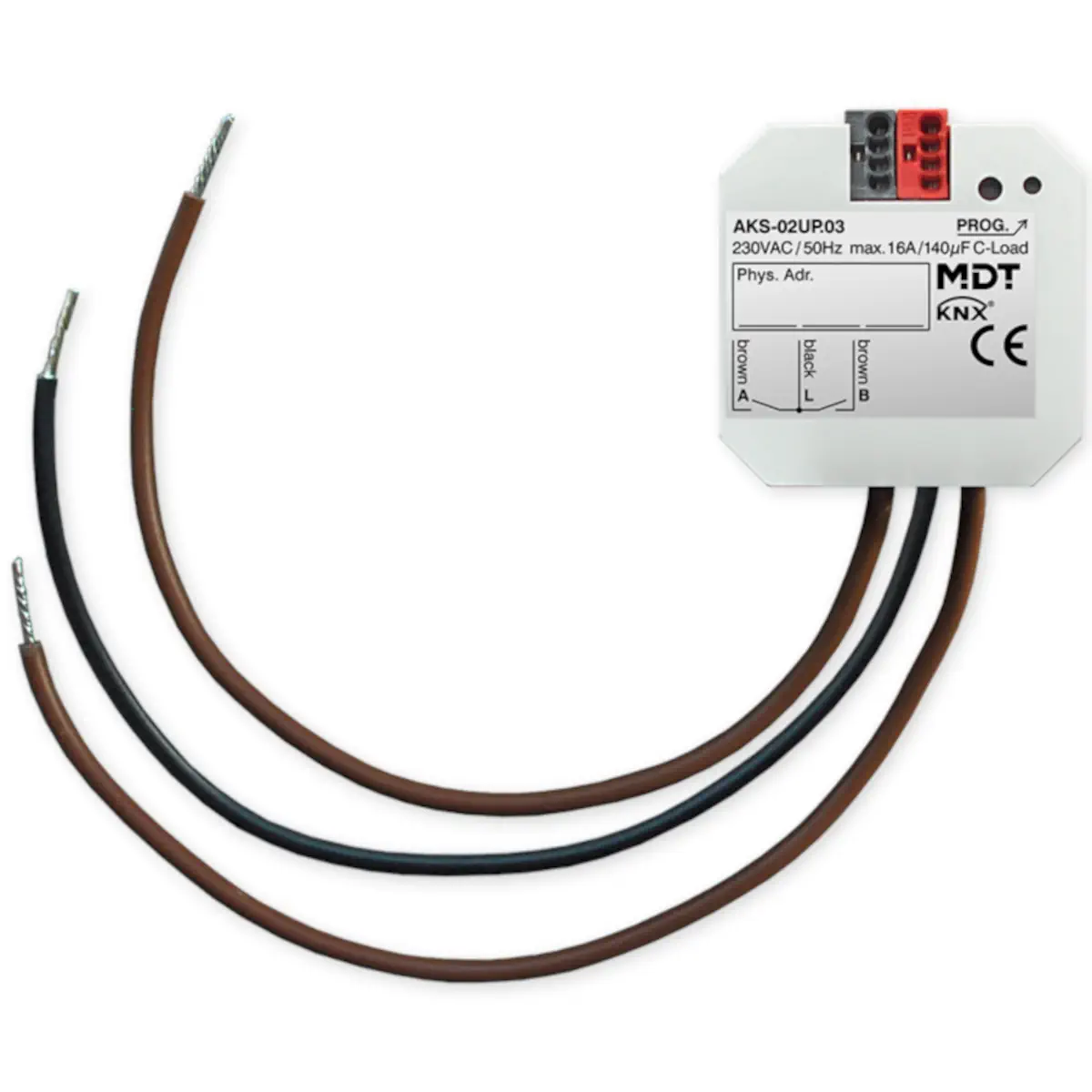

AKS-02UP.03 to podtynkowy aktor przełączający KNX z 2 wyjściami, przeznaczony do przełączania 2 niezależnych obciążeń elektrycznych w instalacjach KNX/EIB. Każde wyjście pracuje poprzez przekaźnik bistabilny, a zastosowane przekaźniki są przystosowane do wysokich prądów rozruchowych, dzięki czemu urządzenie nadaje się również do przełączania dużych obciążeń typu C-Load, na przykład gniazd instalacyjnych. Model AKS-02UP.03 przeznaczony jest do montażu podtynkowego w puszce instalacyjnej i do pracy w suchych pomieszczeniach wewnętrznych.

Najważniejsze cechy

• Producent: MDT technologies
• Model: AKS-02UP.03
• Typ: podtynkowy aktor przełączający KNX, 2-wyjściowy
• Liczba wyjść: 2
• Napięcie przełączane: 230 V AC
• Maksymalna zdolność łączeniowa dla obciążenia rezystancyjnego: 16 A
• Przekaźniki bistabilne przystosowane do wysokich prądów rozruchowych
• Obsługa pracy styku NO i NC
• Indywidualne programowanie każdego kanału przez ETS
• Rozszerzone funkcje statusowe: odwrócone, cykliczne, z blokadą
• Funkcje czasowe: opóźnienie załączenia i wyłączenia
• Rozbudowane funkcje światła schodowego i impulsowe
• Rozszerzone funkcje logiki i scen
• Funkcja przełącznika progowego: Byte / 2 Byte / 2 Byte Float
• Hour meter dla funkcji przełączania
• Priorytet / praca wymuszona z automatycznym czasem zwolnienia
• Zintegrowany moduł sprzęgający magistrali
• Interfejs KNX: TP-256 z obsługą long frame dla ETS 5
• Montaż: podtynkowy, w puszce instalacyjnej
• Stopień ochrony: IP20
• Wymiary: 41 x 41 x 22 mm
• Produkcja: Niemcy, certyfikacja zgodna z ISO 9001
• Gwarancja: 3 lata

Zastosowanie

Aktor AKS-02UP.03 służy do przełączania dwóch niezależnych obciążeń elektrycznych w instalacjach KNX. Dzięki wysokiej odporności na prądy rozruchowe może być stosowany również do przełączania dużych obciążeń, w tym obciążeń typu C-Load, na przykład gniazd instalacyjnych.

Zgodnie z kartą katalogową urządzenie obsługuje między innymi następujące obciążenia:

• Żarówki: do 2500 W
• Lampy halogenowe 230 V: do 2500 W
• Lampy halogenowe z transformatorem elektronicznym: do 1500 W
• Lampy fluorescencyjne bez kompensacji: do 2300 W
• Lampy fluorescencyjne z kompensacją równoległą: do 1500 W
• Maksymalna liczba stateczników elektronicznych: 20

Funkcje i działanie

Wyjścia i przełączanie

• Urządzenie odbiera telegramy KNX/EIB i przełącza 2 niezależne obciążenia elektryczne.
• Każde wyjście przełączane jest przez przekaźnik bistabilny.
• Przekaźniki zostały zaprojektowane do pracy z wysokimi prądami załączeniowymi.
• Dostępna jest praca styku NO i NC.

Programowanie i funkcje ETS

• Każdy kanał może być programowany indywidualnie przez ETS.
• Dostępne są powiązania logiczne, sprzężenie zwrotne stanu, funkcje blokady oraz funkcje centralnego przełączania.
• Urządzenie oferuje funkcje scen oraz rozszerzone funkcje logiki.
• Dostępna jest funkcja przełącznika progowego dla typów danych Byte / 2 Byte / 2 Byte Float.
• Obsługiwany jest priorytet / tryb wymuszony z automatycznym czasem zwolnienia.
• Dostępny jest hour meter dla funkcji przełączania.

Funkcje czasowe

• Opóźnienie załączenia
• Opóźnienie wyłączenia
• Funkcje światła schodowego
• Funkcje impulsowe

Zachowanie przy zaniku i powrocie magistrali

• W przypadku zaniku napięcia magistrali przekaźniki utrzymują aktualne położenie.
• Położenia przekaźników mogą być programowane indywidualnie dla każdego kanału dla sytuacji zaniku zasilania magistrali lub powrotu zasilania magistrali.

Podłączenie KNX i uruchomienie

• Interfejs KNX: TP-256 z obsługą long frame dla ETS 5
• Zasilanie: magistrala KNX
• Typowy pobór mocy z magistrali KNX: < 0,3 W
• Złącze magistrali KNX: przewód jednodrutowy O 0,8 mm
• Zintegrowany moduł sprzęgający magistrali
• Wymagane oprogramowanie: ETS do projektowania i uruchomienia
• Dostępność bazy KNX: od ETS 5/6
• Szybkie pobieranie aplikacji dzięki obsłudze long frame dla ETS 5

Dane techniczne

• Liczba wyjść: 2
• Napięcie: 230 V AC
• Maksymalna zdolność łączeniowa – obciążenie rezystancyjne: 16 A
• Maksymalne obciążenie pojemnościowe: 140 µF
• Maksymalny prąd rozruchowy: 600 A / 150 µs
• Maksymalny prąd rozruchowy: 250 A / 600 µs
• Żarówki: 2500 W
• Lampy halogenowe 230 V: 2500 W
• Lampy halogenowe z transformatorem elektronicznym: 1500 W
• Lampy fluorescencyjne bez kompensacji: 2300 W
• Lampy fluorescencyjne z kompensacją równoległą: 1500 W
• Maksymalna liczba stateczników elektronicznych: 20
• Maksymalna liczba cykli przełączania: 1 000 000
• Całkowita obciążalność prądowa aktuatora: 16 A
• Zabezpieczenie bezpiecznikiem: 16 A
• Zakres temperatury pracy: 0...45°C
• Stopień ochrony obudowy: IP20
• Wymiary (szer. x wys. x gł.): 41 x 41 x 22 mm

Montaż

• Urządzenie przeznaczone jest do montażu podtynkowego w puszce instalacyjnej.
• Instalację należy wykonywać wyłącznie w suchych pomieszczeniach wewnętrznych.
• Kompaktowa obudowa o wymiarach 41 x 41 x 22 mm ułatwia montaż w puszce.

Podsumowanie

MDT AKS-02UP.03 to 2-wyjściowy podtynkowy aktor przełączający KNX do obciążeń 230 V AC, wyposażony w przekaźniki bistabilne odporne na wysokie prądy rozruchowe. Indywidualne programowanie kanałów w ETS, rozbudowane funkcje logiczne, sceny, funkcje czasowe, obsługa priorytetów i blokad oraz kompaktowy montaż w puszce instalacyjnej sprawiają, że jest to wszechstronne rozwiązanie do przełączania dwóch niezależnych obwodów w instalacjach KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do montażu podtynkowego (UP) w puszce instalacyjnej.
• Stopień ochrony IP20. Produkt przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń, w miejscach suchych i nienarażonych na kondensację wilgoci.
• Urządzenie elektryczne pracujące z napięciem znamionowym 230 V AC. Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy odłączyć zasilanie.
• Montaż i podłączenie należy wykonywać zgodnie z dokumentacją producenta oraz właściwym schematem połączeń.
• Urządzenie jest przeznaczone do pracy w systemie KNX. Napięcie magistrali KNX: 21…31 V DC SELV, znamionowo 30 V DC SELV.
• Niedopuszczalne jest mieszanie obwodów napięcia znamionowego i obwodów bezpiecznego bardzo niskiego napięcia SELV wewnątrz aktora.
• Nie przekraczać dopuszczalnych parametrów obciążenia urządzenia. Maksymalny prąd na wyjście wynosi 16 A, a całkowita obciążalność prądowa aktora wynosi 16 A.
• Przy wyłączaniu obciążeń indukcyjnych zaleca się stosowanie odpowiednich układów ochronnych, takich jak diody swobodnego biegu, układy RC lub warystory, bezpośrednio na wyjściu aktora, w celu ochrony przed indukowanymi przepięciami.
• Urządzenie należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy 0…45°C, wilgotność powietrza poniżej 95%, bez dopuszczenia do skraplania pary wodnej.
• Do podłączenia należy stosować przewody zgodne z dokumentacją producenta, w tym przewód przyłączeniowy 1,5 mm² oraz przewody KNX o średnicy 0,6…0,8 mm, jednodrutowe.
• Urządzenie posiada 2 wyjścia przekaźnikowe bistabilne. Należy uwzględnić charakter podłączanego obciążenia oraz zgodność z dopuszczalnymi wartościami dla obciążeń pojemnościowych i oświetleniowych.
