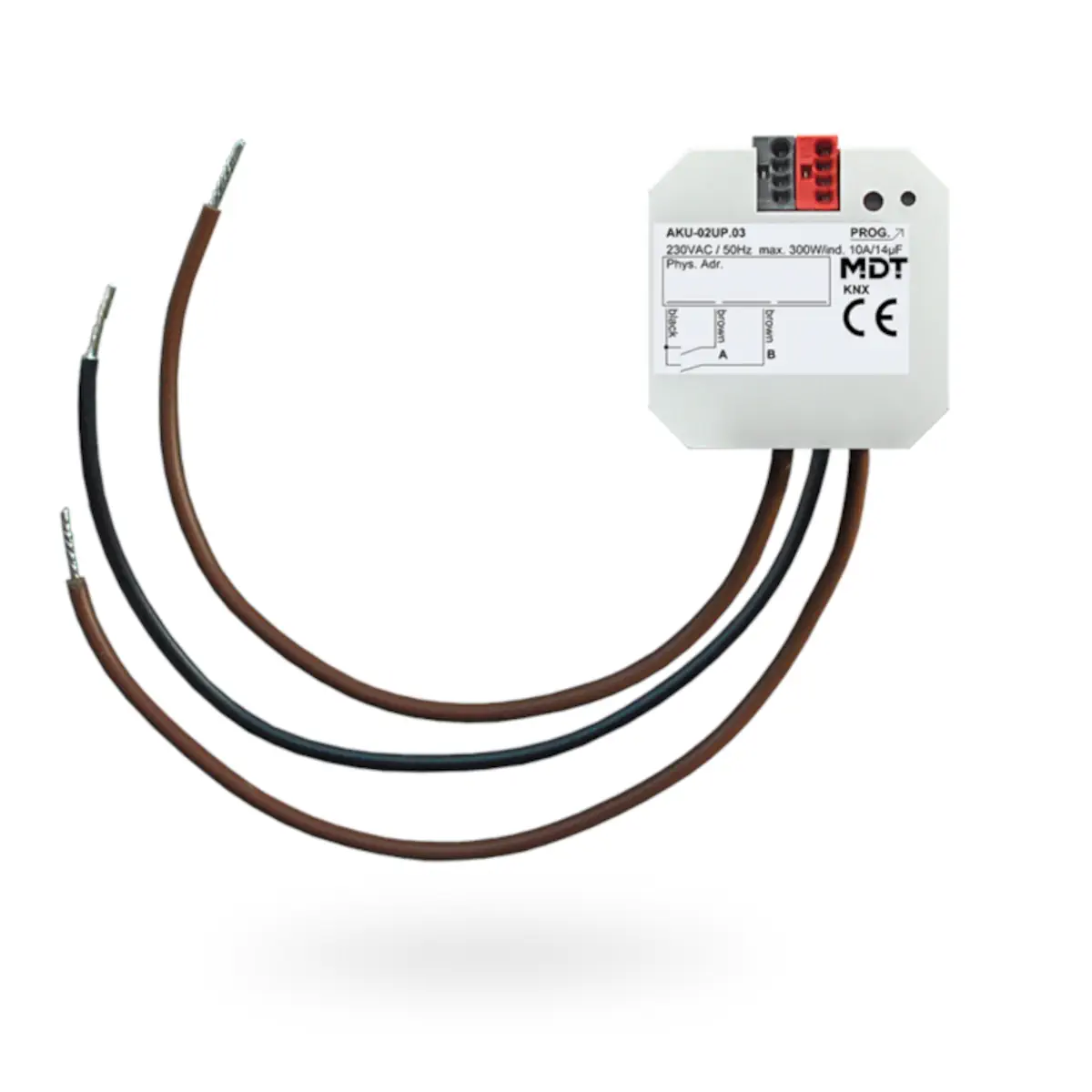

AKU-02UP.03 KNX aktor uniwersalny 2-kanałowy, podtynkowy, 10 A, 230 V AC, 14 µF, 2 ECG

AKU-02UP.03 to podtynkowy aktor uniwersalny KNX marki MDT, wyposażony w 2 wyjścia 230 V AC / 10 A oraz przekaźniki monostabilne. Urządzenie może pracować jako aktor przełączający 2-kanałowy lub aktor roletowy 1-kanałowy, a jego funkcje są indywidualnie programowane w ETS 5. Model AKU-02UP.03 jest przeznaczony do montażu podtynkowego w puszce instalacyjnej lub za przyciskiem / przełącznikiem, do stosowania w suchych pomieszczeniach. W tej wersji urządzenie nie posiada wejść binarnych.

Najważniejsze cechy

• Producent: MDT
• Model: AKU-02UP.03
• Typ: uniwersalny aktor KNX, 2-kanałowy, podtynkowy
• Tryby pracy: aktor przełączający 2-kanałowy / aktor roletowy 1-kanałowy
• Liczba wyjść: 2
• Wejścia binarne: brak
• Przekaźniki: monostabilne
• Napięcie przełączane: 230 V AC
• Obciążenie rezystancyjne: 10 A
• Sterowanie ogrzewaniem: PWM 0–100%
• Funkcje roletowe: automatyczne zacienianie i ustawianie lameli z obliczaniem położenia słońca
• Funkcja wentylacji: okno otwarte / uchylone
• Funkcje czasowe: opóźnienie załączenia, opóźnienie wyłączenia, funkcja światła schodowego
• Sceny: 8 scen na kanał
• Funkcje dodatkowe: alarmowe, centralne, blokujące i automatyczne
• Pozycjonowanie: 8-bitowe dla rolet i żaluzji
• Parametryzacja: ETS 5
• Interfejs KNX: TP-256 z obsługą long frames dla ETS 5
• Zasilanie elektroniki: magistrala KNX
• Stopień ochrony: IP20
• Wymiary (szer. x wys. x gł.): 41 mm x 41 mm x 22 mm
• Gwarancja: 3 lata

Zastosowanie

Aktor AKU-02UP.03 przeznaczony jest do pracy w instalacjach KNX jako:

• aktor przełączający 2-kanałowy do sterowania dwoma obwodami 230 V AC,
• aktor roletowy 1-kanałowy do sterowania jednym napędem rolety lub żaluzji,
• element realizujący sterowanie ogrzewaniem PWM 0–100%,
• moduł wykonawczy do realizacji funkcji czasowych, scen, funkcji centralnych i blokad.

Funkcje i działanie

Tryb przełączania

• Praca jako aktor przełączający 2-kanałowy.
• Dostępne są funkcje przełączania, alarmowe, centralne i blokujące.
• Obsługiwane są funkcje czasowe: opóźnienie załączenia, opóźnienie wyłączenia oraz funkcja światła schodowego.
• Możliwe jest sterowanie ogrzewaniem PWM w zakresie 0–100%.
• Urządzenie obsługuje logiczne łączenie danych binarnych oraz 8 scen na kanał.

Tryb roletowy

• Praca jako aktor roletowy 1-kanałowy.
• Dostępne jest automatyczne zacienianie oraz ustawianie lameli z obliczaniem położenia słońca.
• Urządzenie posiada funkcję wentylacji dla stanu okno otwarte / uchylone.
• Obsługiwane jest pozycjonowanie 8-bitowe dla rolet i żaluzji.
• Dostępna jest 1-bitowa funkcja automatyczna i ochrona przeciwsłoneczna.
• Można regulować czas jazdy, przerwę przy zmianie kierunku oraz czas kroku.
• Możliwe jest ustawienie oddzielnych czasów ruchu góra / dół oraz dokładne pozycjonowanie w trybie impulsowym.

Zachowanie po zaniku napięcia

• W przypadku zaniku napięcia sieciowego wszystkie wyjścia są wyłączane.
• Po zaniku lub powrocie napięcia magistrali pozycje przełączenia przekaźników można zaprogramować indywidualnie dla każdego kanału.

Podłączenie i komunikacja KNX

• Interfejs KNX: TP-256 z obsługą long frames dla ETS 5
• Oprogramowanie aplikacyjne: ETS 5
• Zasilanie urządzenia: magistrala KNX
• Typowy pobór mocy z magistrali: < 0,3 W
• Przewód magistrali KNX: O 0,8 mm, drut jednodrutowy
• Przewody do podłączenia wyjść: 1,5 mm2

Dane techniczne

• Liczba kanałów wejściowych: brak
• Liczba wyjść: 2
• Napięcie przełączane: 230 V AC
• Obciążenie rezystancyjne: 10 A
• Obciążenie pojemnościowe: 14 µF przy 10 A
• Maksymalny prąd rozruchowy: 150 A / 150 µs; 50 A / 600 µs
• Maksymalne obciążenie – lampy żarowe: 1500 W
• Maksymalne obciążenie – lampy halogenowe 230 V: 1200 W
• Maksymalne obciążenie – lampy halogenowe z transformatorem elektronicznym: 500 W
• Maksymalne obciążenie – świetlówki bez kompensacji: 500 W
• Maksymalne obciążenie – świetlówki z kompensacją równoległą: 120 W
• Maks. liczba transformatorów elektronicznych: 2
• Trwałość mechaniczna wyjść: 1 000 000 cykli
• Maks. zabezpieczenie na kanał: 10 A
• Temperatura pracy: 0...45°C
• Stopień ochrony: IP20
• Wymiary (szer. x wys. x gł.): 41 mm x 41 mm x 22 mm

Montaż

• Montaż podtynkowy w puszce instalacyjnej lub za przyciskiem / przełącznikiem.
• Urządzenie przeznaczone jest do instalacji w suchych pomieszczeniach.
• Do projektowania i uruchomienia zalecane jest użycie ETS.

Podsumowanie

MDT AKU-02UP.03 to kompaktowy, podtynkowy aktor uniwersalny KNX z 2 wyjściami 230 V AC / 10 A, który może pracować jako aktor przełączający 2-kanałowy lub aktor roletowy 1-kanałowy. Obsługa PWM 0–100%, funkcji czasowych, scen, pozycjonowania rolet i automatyki przeciwsłonecznej sprawia, że jest to wszechstronne rozwiązanie do nowoczesnych instalacji KNX, wszędzie tam, gdzie potrzebny jest niewielki moduł do montażu podtynkowego bez wejść binarnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do montażu podtynkowego (UP).
• Stopień ochrony IP20. Produkt przeznaczony do stosowania wyłącznie w suchych wnętrzach i należy chronić go przed wilgocią oraz wodą.
• Urządzenie elektryczne zasilane napięciem 230 V AC. Montaż, podłączenie i uruchomienie należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz właściwym schematem połączeń.
• Przed rozpoczęciem montażu lub podłączenia należy odłączyć zasilanie. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia lub instalacji.
• Obwód KNX pracuje z napięciem 30 V DC SELV, zakres 21...31 V DC SELV. Wewnątrz aktora nie jest dopuszczalna praca mieszana z napięciem znamionowym i obwodami bezpieczeństwa SELV.
• Nie przekraczać parametrów elektrycznych urządzenia: napięcie znamionowe 230 V AC, prąd znamionowy 10 A na wyjście oraz łączna obciążalność aktora 16 A.
• Urządzenie posiada 2 wyjścia. Maksymalna moc silnika na kanał wynosi 300 W.
• Nie przekraczać dopuszczalnych obciążeń dla źródeł światła i odbiorników: obciążenie żarowe 1500 W, lampy halogenowe HV 1200 W, lampy halogenowe NV 500 W, świetlówki nieskompensowane 500 W, świetlówki kompensowane równolegle 120 W, maksymalnie 2 EVG, obciążenie pojemnościowe 14 µF / 10 A.
• Należy uwzględnić prądy rozruchowe odbiorników: 150 A (150 µs) oraz 50 A (600 µs). Dobór obciążenia musi być zgodny z dokumentacją producenta.
• Montaż urządzenia dopuszczalny w dowolnej pozycji, zgodnie z dokumentacją producenta.
• Urządzenie należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy 0...45°C, temperatura przechowywania -20...+55°C, wilgotność powietrza poniżej 95%, bez kondensacji.
• Podłączenia należy wykonywać przewodami i zaciskami zgodnymi z dokumentacją: zaciski śrubowe, moment dokręcania 0,5 Nm, złącze KNX w formie zacisku wtykowego, przewód KNX 0,6...0,8 mm, drut jednodrutowy.
• Urządzenie przeznaczone do systemu KNX TP-256 i wymaga odpowiedniej konfiguracji, od ETS 5 (aktualna wersja).
