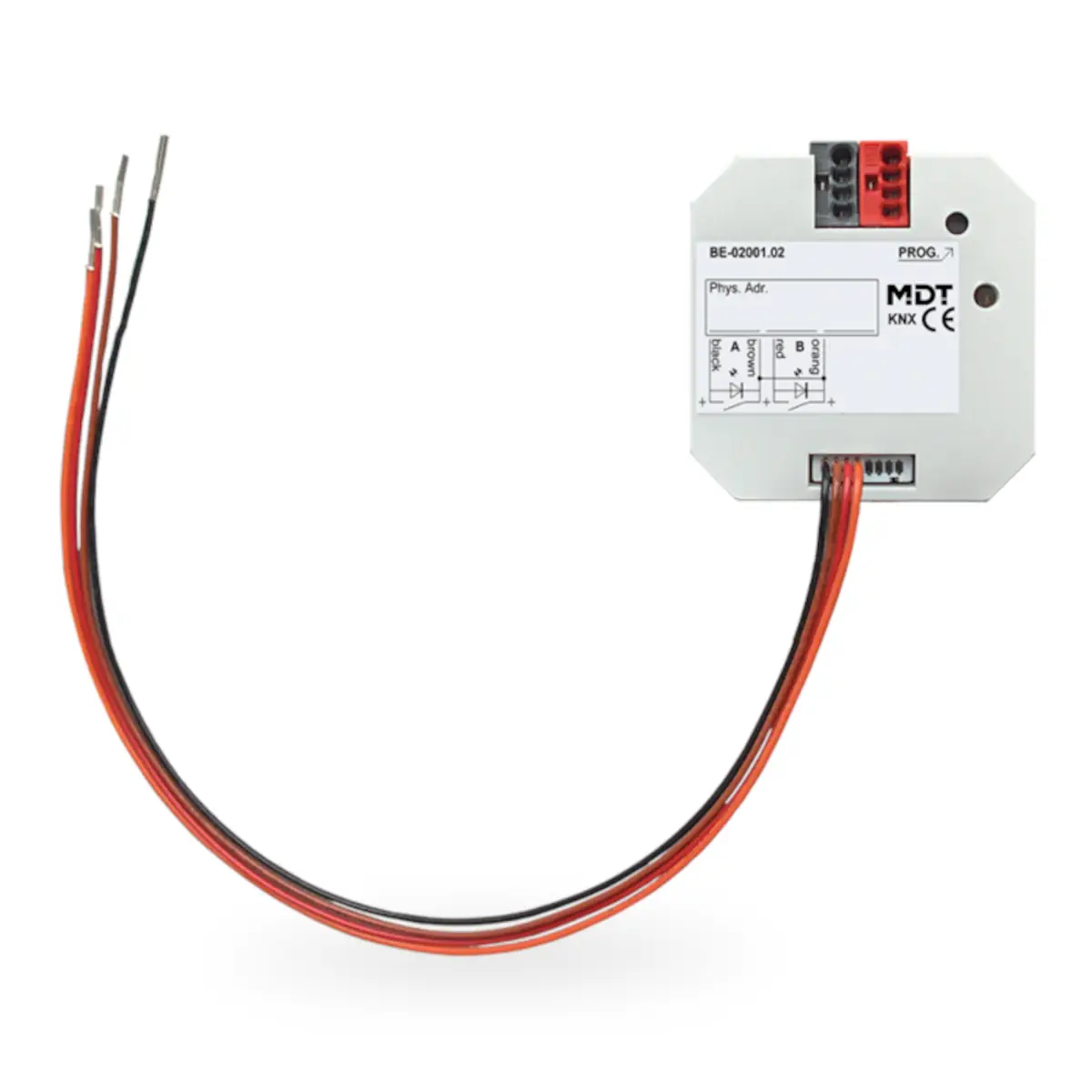

BE-02001.02 KNX interfejs uniwersalny 2-kanałowy, podtynkowy, wersja bezpotencjałowa

BE-02001.02 to podtynkowy interfejs uniwersalny KNX 2-krotny firmy MDT, przeznaczony do podłączania styków bezpotencjałowych, takich jak konwencjonalne przyciski, kontakty okienne i drzwiowe oraz inne styki pomocnicze. Urządzenie wykrywa zmiany stanów na wejściach i – zgodnie z parametryzacją w ETS 5 – wysyła odpowiednie telegramy KNX. Każde wejście może dodatkowo pracować jako wyjście LED dla diody małoprądowej, a dzięki 4 zintegrowanym modułom logicznym interfejs pozwala realizować również bardziej rozbudowane funkcje logiczne i sterujące.

Najważniejsze cechy

• Producent: MDT
• Model: BE-02001.02
• Typ: uniwersalny interfejs KNX 2-krotny, podtynkowy
• Zastosowanie: podłączanie przycisków oraz styków pomocniczych, okiennych i drzwiowych do systemu KNX
• Liczba kanałów: 2
• Wejścia: do styków bezpotencjałowych
• Wyjście LED: każde wejście może zostać skonfigurowane jako wyjście dla diody małoprądowej
• Parametryzacja: indywidualna konfiguracja każdego wejścia w ETS 5
• Funkcje logiczne: 4 zintegrowane moduły logiczne
• Multi touch: wysyłanie do 4 wartości/DPT na tych samych lub różnych obiektach
• Sterowanie grupowe: przy długim i bardzo długim naciśnięciu przycisku
• Obsługa styków: NO lub NC
• Montaż: podtynkowy, w puszce instalacyjnej lub za przyciskiem/przełącznikiem
• Długość przewodów przyłączeniowych: 22 cm
• Wymiary: 41 x 41 x 12 mm
• Stopień ochrony: IP20
• Zintegrowany sprzęgacz magistrali
• Produkcja w Niemczech, certyfikacja zgodnie z ISO 9001
• Gwarancja: 3 lata

Zastosowanie

Interfejs BE-02001.02 służy do wprowadzania sygnałów z klasycznych elementów sterujących i styków sygnałowych do instalacji KNX. Może być stosowany do współpracy z:

• przyciskami konwencjonalnymi,
• kontaktami okiennymi i drzwiowymi,
• stykami pomocniczymi.

Urządzenie przeznaczone jest do montażu podtynkowego i pracy w suchych pomieszczeniach. Sprawdza się w aplikacjach związanych z:

• przełączaniem oświetlenia,
• ściemnianiem,
• sterowaniem roletami i żaluzjami,
• zliczaniem impulsów,
• monitorowaniem stanów i wysyłaniem telegramów statusowych.

Funkcje i działanie

Obsługa wejść

• Urządzenie wykrywa zmiany stanów na wejściach i wysyła telegramy KNX zgodnie z parametryzacją.
• Każde wejście może być parametryzowane indywidualnie w ETS 5.
• Dla zbocza narastającego i opadającego można zdefiniować niezależne polecenia.
• Obsługiwana jest praca ze stykami NO i NC.
• Możliwa jest regulacja czasu eliminacji drgań styków oraz długości naciśnięcia przycisku.
• Dostępna jest funkcja zliczania impulsów.
• Można ustawić cykliczne wysyłanie stanu kontaktu.
• Dostępne jest ograniczenie częstotliwości wysyłania telegramów.
• Za pomocą obiektu komunikacyjnego blokady każdy kanał może zostać zablokowany lub odblokowany.

Funkcje sterujące

• Przełączanie oświetlenia.
• Ściemnianie oraz sterowanie roletami i żaluzjami w trybie 1- i 2-przyciskowym.
• Obsługa krótkiego i długiego naciśnięcia z 2 obiektami.
• Funkcja multi touch umożliwia wysłanie do 4 wartości/DPT na tych samych lub różnych obiektach.
• Sterowanie grupowe może być realizowane przy długim i bardzo długim naciśnięciu przycisku.
• Dostępna jest funkcja wymuszenia.

Wyjścia LED

• Każde wejście może zostać ustawione jako wyjście LED do sterowania diodą małoprądową.
• Prąd LED na kanał wynosi około 1 mA.

Moduły logiczne

• Interfejs posiada 4 zintegrowane moduły logiczne do realizacji operacji logicznych i sterowania logicznego.
• Moduły logiczne analizują wszystkie wejścia oraz 2 obiekty zewnętrzne.
• Pozwalają tworzyć praktyczne funkcje KNX, np. telegramy awarii lub sygnał „wszystkie okna zamknięte”.
• Moduł logiczny może wysłać 2 telegramy po otrzymaniu sygnału wyzwalającego z wejść.

Podłączenie i montaż

• Urządzenie jest przeznaczone do montażu podtynkowego w puszce instalacyjnej lub za przyciskiem bądź przełącznikiem.
• Interfejs należy instalować wyłącznie w suchych pomieszczeniach.
• Długość przewodów przyłączeniowych wynosi 22 cm.
• Dopuszczalna długość przewodu wejściowego wynosi 10 m.
• Zacisk przyłączeniowy magistrali KNX obsługuje przewód 0,8 mm O, jednodrutowy.
• Urządzenie jest zasilane z magistrali KNX.
• Nie ma separacji galwanicznej między napięciem styków a napięciem magistrali KNX.
• Jeżeli w pobliżu prowadzone są przewody 230 V, należy zachować wymagane odstępy zgodnie z obowiązującymi normami i przepisami.
• Nie należy instalować urządzenia w jednej puszce podtynkowej razem z przewodami 230 V.

Dane techniczne

• Interfejs KNX: TP-256
• Oprogramowanie aplikacyjne: ETS 5
• Liczba kanałów: 2
• Napięcie styków: 3,3 V DC, wewnętrzne
• Prąd LED na kanał: ok. 1 mA
• Zasilanie: magistrala KNX
• Typowy pobór mocy z magistrali KNX: < 0,25 W
• Dopuszczalna długość przewodu wejściowego: 10 m
• Długość przewodów przyłączeniowych: 22 cm
• Przewód zacisku KNX: 0,8 mm O, jednodrutowy
• Temperatura pracy: 0 do +45°C
• Stopień ochrony obudowy: IP20
• Wymiary (szer. x wys. x gł.): 41 x 41 x 12 mm

Podsumowanie

MDT BE-02001.02 to kompaktowy 2-kanałowy interfejs uniwersalny KNX do montażu podtynkowego, przeznaczony do podłączania styków bezpotencjałowych w instalacjach automatyki budynkowej. Indywidualna parametryzacja wejść, obsługa funkcji przełączania, ściemniania, sterowania roletami, liczenia impulsów, wyjść LED oraz 4 modułów logicznych sprawiają, że model ten jest wszechstronnym rozwiązaniem do integracji klasycznych przycisków i kontaktów z systemem KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Urządzenie przeznaczone jest do montażu podtynkowego (UP). Montaż i podłączenie należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz obowiązującymi normami i przepisami instalacyjnymi.
• Produkt jest urządzeniem KNX zasilanym napięciem 21...31 V DC SELV, napięcie znamionowe KNX 30 V DC SELV. Należy stosować wyłącznie właściwe zasilanie i okablowanie zgodne z systemem KNX.
• Brak galwanicznej separacji od magistrali KNX. Należy zachować wymagane odstępy od przewodów 230 V zgodnie z obowiązującymi normami i wytycznymi.
• Zabroniony jest montaż urządzenia w puszce podtynkowej razem z przewodami 230 V.
• Urządzenie przeznaczone jest do podłączenia przycisków, przełączników i styków okiennych w wersji bezpotencjałowej. Należy stosować wyłącznie kontakty zgodne z przeznaczeniem produktu.
• Maksymalna dopuszczalna całkowita długość przewodu podłączeniowego wynosi 10 m. Przekroczenie tej wartości może powodować nieprawidłowe działanie instalacji.
• Urządzenie posiada stopień ochrony IP20. Produkt należy stosować wyłącznie w miejscach suchych, chronionych przed wodą i wilgocią.
• Dopuszczalna temperatura pracy wynosi od 0 do 45°C, temperatura przechowywania od -20 do +55°C. Nie używać poza wskazanym zakresem temperatur.
• Dopuszczalna wilgotność powietrza wynosi poniżej 95%. Kondensacja pary wodnej jest niedopuszczalna.
• Do podłączenia magistrali KNX należy stosować przewody o średnicy 0,6...0,8 mm, jednodrutowe, oraz właściwą złączkę KNX.
• Każdy kanał wyjściowy może pracować z prądem LED 1 mA na kanał. Nie przekraczać parametrów wyjściowych określonych przez producenta.
