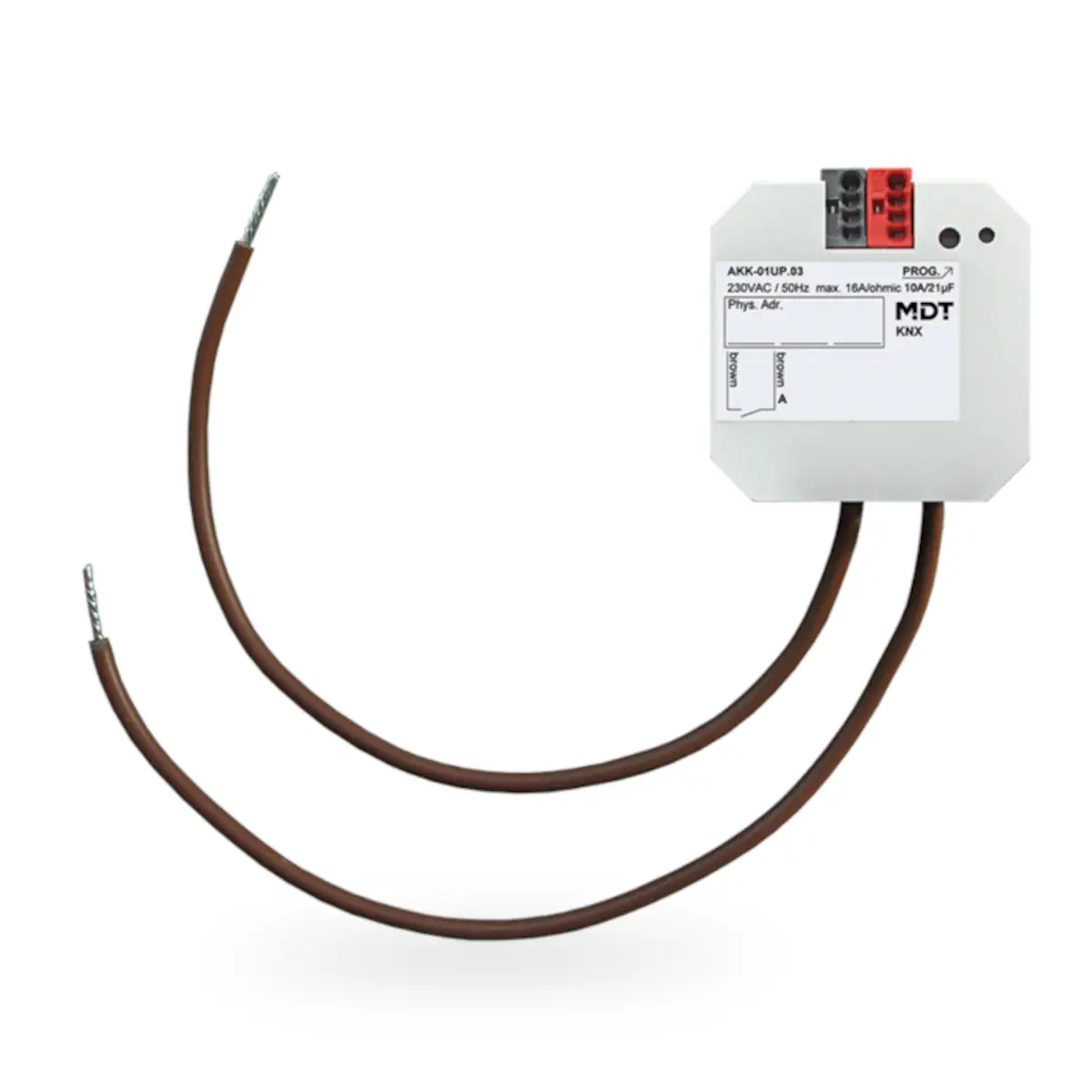

AKK-01UP.03 KNX aktor przełączający 1-kanałowy, podtynkowy, 16 A, 70 µF, 10 ECG, 230 V AC, kompaktowy

AKK-01UP.03 to podtynkowy 1-kanałowy aktor przełączający KNX firmy MDT, przeznaczony do przełączania jednego niezależnego obciążenia elektrycznego o napięciu 230 V AC i obciążalności do 16 A. Urządzenie odbiera telegramy KNX/EIB, wykorzystuje przekaźnik bistabilny i jest przeznaczone do stałego montażu podtynkowego w puszce instalacyjnej, w suchych pomieszczeniach. Model ten oferuje rozbudowane funkcje logiczne, czasowe, sceniczne i centralne oraz posiada zintegrowany moduł sprzęgający magistrali.

Najważniejsze cechy

• Producent: MDT technologies GmbH
• Model: AKK-01UP.03
• Typ: aktor przełączający KNX, 1-kanałowy, podtynkowy
• Zastosowanie: przełączanie 1 niezależnego obciążenia elektrycznego w instalacjach KNX/EIB
• Liczba wyjść: 1
• Napięcie przełączane: 230 V AC
• Obciążenie rezystancyjne: 16 A
• Typ przekaźnika: bistabilny
• Tryb pracy styku: NO / NC
• Parametryzacja: indywidualnie przez ETS
• Interfejs KNX: TP-256 z obsługą długich ramek dla ETS 5
• Oprogramowanie aplikacyjne: od ETS 4
• Zasilanie urządzenia: z magistrali KNX
• Pobór mocy z magistrali KNX: typ. < 0,3 W
• Montaż: podtynkowy, w puszce instalacyjnej
• Miejsce instalacji: suche pomieszczenia
• Stopień ochrony: IP20
• Wymiary (szer. x wys. x gł.): 41 x 41 x 22 mm
• Produkcja: Niemcy, certyfikacja ISO 9001
• Gwarancja: 3 lata

Zastosowanie

Model AKK-01UP.03 przeznaczony jest do przełączania jednego obwodu elektrycznego w systemach KNX/EIB. Może współpracować z obciążeniami zgodnie z parametrami katalogowymi, w tym z różnymi typami oświetlenia.

• Żarówki: do 2000 W
• Lampy halogenowe 230 V: do 2000 W
• Lampy halogenowe z transformatorem elektronicznym: do 1200 W
• Lampy fluorescencyjne bez kompensacji: do 1800 W
• Lampy fluorescencyjne z kompensacją równoległą: do 800 W
• Maksymalna liczba transformatorów elektronicznych: 10

Funkcje i działanie

Funkcje przełączania i automatyki

• Przełączanie 1 niezależnego obciążenia elektrycznego na podstawie telegramów KNX/EIB.
• Praca ze stykiem NO i NC.
• Funkcje czasowe – opóźnienie załączenia i opóźnienie wyłączenia.
• Rozbudowane funkcje oświetlenia schodowego i impulsowe.
• Odpowiedź statusowa aktywna/pasywna dla kanału.
• Operacje logiczne oraz logiczne łączenie danych binarnych.
• Rozszerzone funkcje scen dla kanału.
• Funkcje centralnego przełączania oraz funkcje blokady.

Zachowanie po zaniku zasilania

• Przy zaniku napięcia magistrali KNX wyjście utrzymuje aktualny stan.
• Po powrocie napięcia magistrali pozycja przekaźnika jest wybierana zależnie od ustawień.
• Przy zaniku napięcia sieciowego wyjście zostaje wyłączone.
• Po powrocie napięcia sieciowego pozycja przekaźnika zostaje przywrócona.

Podłączenie i konfiguracja KNX

• Specyfikacja interfejsu KNX: TP-256 z obsługą długich ramek dla ETS 5
• Dostępne oprogramowanie aplikacyjne: od ETS 4
• Zasilanie: magistrala KNX
• Zacisk magistrali KNX: dla przewodu jednodrutowego O 0,8 mm
• Moduł sprzęgający magistrali: zintegrowany
• Do projektowania i uruchomienia producent zaleca: ETS

Dane techniczne

• Liczba wyjść: 1
• Napięcie: 230 V AC
• Obciążenie rezystancyjne: 16 A
• Obciążenie pojemnościowe: 70 µF
• Maksymalny prąd rozruchowy: 300 A / 150 µs; 150 A / 600 µs
• Żarówki: 2000 W
• Halogen 230 V: 2000 W
• Halogen z transformatorem elektronicznym: 1200 W
• Lampy fluorescencyjne bez kompensacji: 1800 W
• Lampy fluorescencyjne z kompensacją równoległą: 800 W
• Maks. liczba transformatorów elektronicznych: 10
• Trwałość mechaniczna wyjścia: 1 000 000 cykli
• Zabezpieczenie bezpiecznikiem: 16 A
• Interfejs KNX: TP-256
• Oprogramowanie aplikacyjne: od ETS 4
• Zasilanie: KNX bus
• Pobór mocy z magistrali KNX: typ. < 0,3 W
• Zakres temperatury pracy: 0...45 °C
• Stopień ochrony: IP20
• Wymiary (szer. x wys. x gł.): 41 x 41 x 22 mm

Montaż

• Montaż podtynkowy w puszce instalacyjnej.
• Urządzenie przeznaczone do stałej instalacji.
• Przeznaczone do pracy wyłącznie w suchych pomieszczeniach.
• Kompaktowe wymiary 41 x 41 x 22 mm ułatwiają montaż w ograniczonej przestrzeni puszki.

Podsumowanie

MDT AKK-01UP.03 to podtynkowy aktor przełączający KNX z 1 wyjściem, przystosowany do przełączania obciążeń 230 V AC / 16 A. Przekaźnik bistabilny, obsługa funkcji logicznych, czasowych, scen i blokad, a także integracja z ETS i magistralą KNX sprawiają, że jest to praktyczne rozwiązanie do sterowania pojedynczym obwodem elektrycznym w instalacjach automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT AKK-01UP.03 – 1-kanałowy aktor przełączający KNX do montażu podtynkowego (UP).
• Urządzenie jest przeznaczone do pracy z napięciem znamionowym 230 V AC oraz magistralą KNX 30 V DC SELV. Należy stosować wyłącznie w zakresie napięć podanych przez producenta.
• Stopień ochrony IP20. Produkt jest przeznaczony do stosowania wewnątrz pomieszczeń, w miejscach suchych i chronionych przed wpływem wody oraz wilgoci.
• Betauung zulässig: Nein – nie należy używać ani montować urządzenia w warunkach, w których może występować skraplanie pary wodnej.
• Dopuszczalna temperatura pracy wynosi od 0 do 45°C. Temperatury składowania: od -20 do +55°C.
• Dopuszczalna wilgotność powietrza: poniżej 95%.
• Produkt przeznaczony do montażu podtynkowego w puszce instalacyjnej. Montaż należy wykonywać zgodnie z przeznaczeniem i schematem podłączenia producenta.
• Pozycja montażu: dowolna.
• Nie przekraczać parametrów obciążenia wyjścia. Prąd znamionowy wyjścia wynosi 16 A, a maksymalna sumaryczna obciążalność prądowa aktora wynosi 16 A.
• Przy podłączaniu odbiorników należy uwzględnić dopuszczalne obciążenia dla różnych typów źródeł światła i obciążeń, w szczególności: żarówki 2000 W, halogeny HV 2000 W, halogeny NV 1200 W, świetlówki nieskompensowane 1800 W, świetlówki kompensowane równolegle 800 W, maks. 10 EVG.
• Dla obciążeń pojemnościowych należy przestrzegać limitu 70 µF / 16 A.
• Przy obciążeniach indukcyjnych producent zaleca stosowanie odpowiednich układów ochronnych przeciw przepięciom, takich jak diody swobodne, układy RC lub warystory, bezpośrednio na wyjściu aktora.
• Do podłączenia należy stosować przewód przyłączeniowy 1,5 mm² zgodnie z danymi producenta.
• Złącze KNX: KNX Steckklemme; dopuszczalna średnica przewodu KNX 0,6…0,8 mm, drut jednodrutowy.
• Urządzenie nie posiada mechanicznej obsługi ręcznej.

Pliki do pobrania:
AKK-01UP.03 Karta katalogowa
