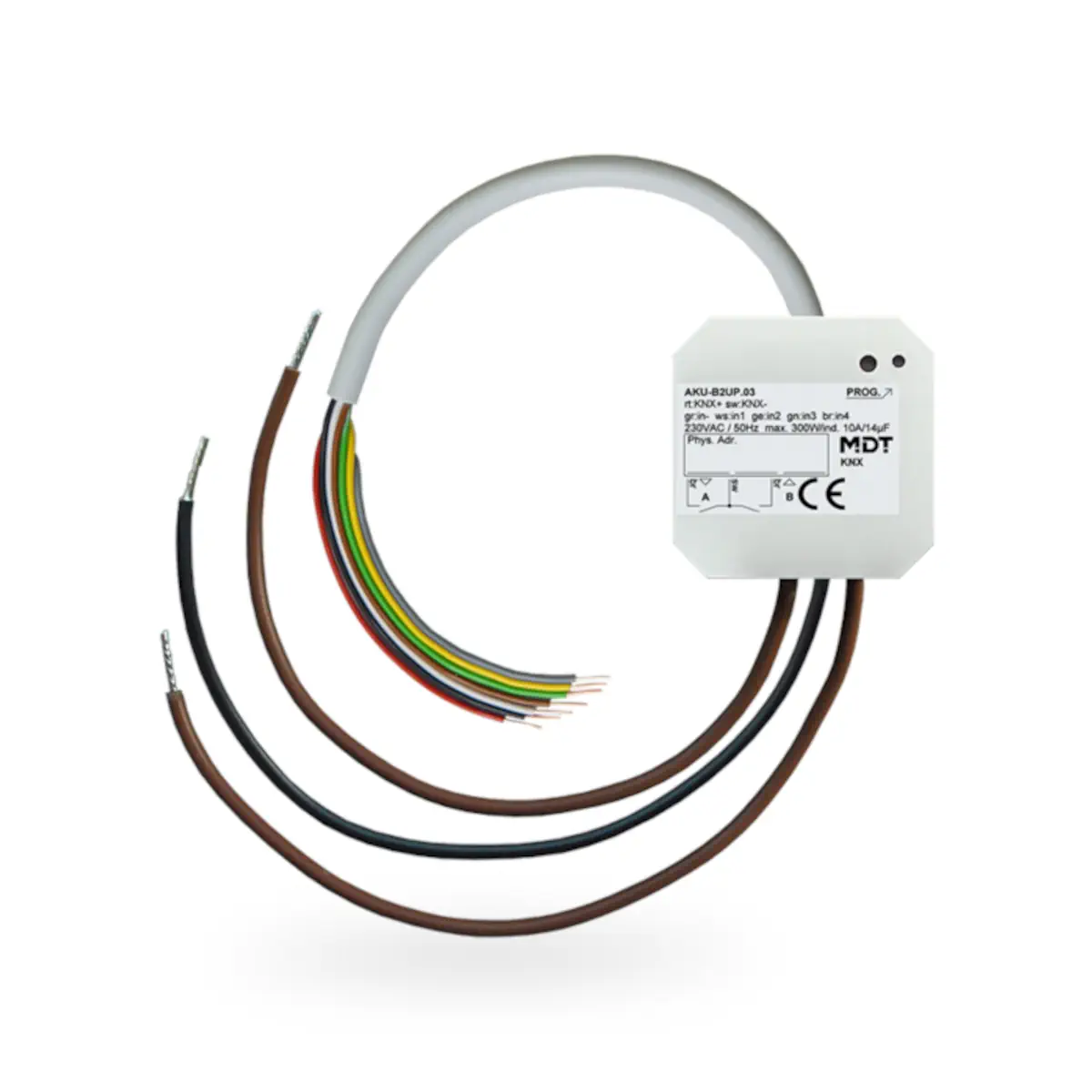

AKU-B2UP.03 KNX aktor uniwersalny 2-kanałowy, podtynkowy, 10 A, 230 V AC, 14 µF, 2 ECG, 4 wejścia binarne

AKU-B2UP.03 to podtynkowy aktor uniwersalny KNX firmy MDT, wyposażony w 2 wyjścia 230 V AC / 10 A oraz 4 bezpotencjałowe wejścia binarne. Urządzenie może pracować jako aktor przełączający 2-kanałowy lub aktor roletowy 1-kanałowy, a dzięki programowaniu w ETS 5 obsługuje m.in. funkcje przełączania, rolety i żaluzje, sterowanie ogrzewaniem z PWM 0–100%, funkcje czasowe, sceny, funkcje centralne i blokujące oraz automatyczne zacienianie z obliczaniem pozycji słońca. Model AKU-B2UP.03 posiada również zintegrowany interfejs uniwersalny do podłączenia przycisków, przełączników oraz kontaktów okiennych i pomocniczych.

Najważniejsze cechy

• Producent: MDT technologies
• Model: AKU-B2UP.03
• Typ: podtynkowy aktor uniwersalny KNX z przekaźnikami monostabilnymi
• Tryby pracy: aktor przełączający 2-kanałowy / aktor roletowy 1-kanałowy
• Liczba wyjść: 2
• Liczba wejść binarnych: 4
• Napięcie przełączane na wyjściach: 230 V AC
• Obciążenie rezystancyjne: 10 A na kanał
• Zasilanie urządzenia: magistrala KNX
• Programowanie: ETS 5
• Interfejs KNX: TP-256 z obsługą long frame dla ETS 5
• Sterowanie ogrzewaniem: PWM 0–100% w trybie aktora przełączającego
• Automatyka przeciwsłoneczna: automatyczne zacienianie / regulacja lameli z obliczaniem pozycji słońca
• Funkcja wentylacji: okno otwarte / uchylone
• Funkcje logiczne i sceny: logiczne łączenie danych binarnych, 8 scen na kanał
• Stopień ochrony: IP20
• Wymiary (szer. x wys. x gł.): 41 x 41 x 22 mm
• Gwarancja: 3 lata

Zastosowanie

AKU-B2UP.03 przeznaczony jest do pracy w instalacjach KNX jako uniwersalny moduł wykonawczy montowany podtynkowo. Może sterować obwodami przełączanymi 230 V AC lub pracować jako aktor do rolet i żaluzji, a dodatkowo udostępnia 4 wejścia binarne do integracji elementów sterujących i kontaktów.

• sterowanie dwoma obwodami w trybie przełączającym,
• sterowanie jednym napędem rolety lub żaluzji,
• sterowanie ogrzewaniem metodą PWM 0–100%,
• obsługa przycisków, przełączników oraz kontaktów okiennych, drzwiowych i pomocniczych,
• realizacja funkcji centralnych, blokujących, alarmowych, czasowych i scen.

Funkcje i działanie

Tryby pracy

• Urządzenie może być używane jako aktor przełączający 2-kanałowy lub aktor roletowy 1-kanałowy.
• Dostępne są funkcje przełączania, alarmowe, centralne oraz blokujące.
• W trybie roletowym dostępne są funkcje kalibracji i pozycjonowania.
• Dokładna pozycja może być zadawana w trybie krokowym.
• Możliwe jest niezależne ustawienie czasów ruchu góra / dół.
• Regulowane są również czas jazdy, przerwa przy zmianie kierunku oraz czas kroku.

Funkcje automatyki

• Automatyczne zacienianie i regulacja lameli z obliczaniem pozycji słońca.
• Funkcja wentylacji dla stanu okna otwartego / uchylonego.
• Funkcje czasowe: opóźnienie załączenia, opóźnienie wyłączenia oraz funkcja oświetlenia klatki schodowej.
• Logiczne łączenie danych binarnych oraz 8 scen na kanał.
• Obsługa 1-bitowej funkcji automatycznej i ochrony przeciwsłonecznej.
• Obsługa 8-bitowego pozycjonowania rolet i żaluzji.
• W trybie aktora przełączającego możliwe jest sterowanie ogrzewaniem PWM 0–100%.

Wejścia binarne

• 4 bezpotencjałowe wejścia binarne działają jako interfejs uniwersalny.
• Możliwe jest podłączenie przycisków, przełączników oraz kontaktów okiennych i pomocniczych.
• Interpretacja podłączonych kontaktów okiennych odbywa się bezpośrednio w aktorze.
• Dostępna jest obsługa rolet i żaluzji w trybie 1- i 2-przyciskowym.
• Zachowanie transmisji obiektów góra / dół można ustawić tak, aby sterowały wewnętrznymi stykami lub aktorami na magistrali KNX.
• Każde wejście może być konfigurowane indywidualnie w ETS.

Zachowanie po zaniku napięcia

• W przypadku zaniku napięcia sieciowego wszystkie wyjścia są wyłączane.
• Po zaniku lub powrocie napięcia magistrali stany przełączeń przekaźników można zaprogramować indywidualnie dla każdego kanału.

Podłączenie elektryczne i okablowanie

• Wejścia binarne: 4 bezpotencjałowe wejścia, napięcie kontaktu 3,3 V DC (wewnętrzne).
• Dopuszczalna długość przewodu wejściowego: 10 m.
• Przewód magistrali KNX i wejść bezpotencjałowych: O 0,8 mm, żyła jednodrutowa.
• Przewód do podłączenia wyjść: 1,5 mm2.
• Brak separacji galwanicznej pomiędzy napięciem kontaktu wejść a napięciem magistrali KNX.
• Zasilanie urządzenia: magistrala KNX.
• Przy prowadzeniu instalacji należy zachować wymagane odstępy od linii 230 V, zgodnie z obowiązującymi normami i przepisami.

Dane techniczne

• Liczba wejść binarnych: 4
• Napięcie kontaktu wejść: 3,3 V DC (wewnętrzne)
• Maksymalna długość przewodu wejściowego: 10 m
• Liczba wyjść: 2
• Napięcie przełączane: 230 V AC
• Obciążenie rezystancyjne: 10 A
• Obciążenie pojemnościowe: 14 µF przy 10 A
• Maksymalny prąd załączeniowy: 150 A / 150 µs oraz 50 A / 600 µs
• Maks. obciążenie – lampy żarowe: 1500 W
• Maks. obciążenie – lampy halogenowe 230 V: 1200 W
• Maks. obciążenie – halogeny z transformatorem elektronicznym: 500 W
• Maks. obciążenie – świetlówki bez kompensacji: 500 W
• Maks. obciążenie – świetlówki z kompensacją równoległą: 120 W
• Maks. liczba transformatorów elektronicznych: 2
• Maks. moc silnika rolety: 300 W (bez silników asynchronicznych trójfazowych)
• Trwałość mechaniczna wyjść: 1 000 000 cykli
• Maks. zabezpieczenie na kanał: 10 A
• Interfejs KNX: TP-256 z obsługą long frame dla ETS 5
• Oprogramowanie aplikacyjne: ETS 5
• Pobór mocy z magistrali KNX: typ. < 0,3 W
• Temperatura pracy: 0...45°C
• Stopień ochrony: IP20
• Wymiary (szer. x wys. x gł.): 41 x 41 x 22 mm
• Gwarancja: 3 lata

Montaż

• Urządzenie jest przeznaczone do montażu podtynkowego.
• Może być instalowane w puszce instalacyjnej lub za przyciskiem albo przełącznikiem.
• Przeznaczone do pracy wyłącznie w suchych pomieszczeniach.
• Do projektowania i uruchomienia zalecane jest użycie ETS 5.

Podsumowanie

MDT AKU-B2UP.03 to kompaktowy, podtynkowy aktor uniwersalny KNX, który łączy 2 wyjścia 230 V AC / 10 A z 4 wejściami binarnymi w jednym urządzeniu. Możliwość pracy jako aktor przełączający lub roletowy, obsługa PWM 0–100%, funkcje czasowe, sceny, automatyka przeciwsłoneczna oraz integracja kontaktów okiennych sprawiają, że model ten jest wszechstronnym elementem instalacji KNX do sterowania obciążeniami, roletami i sygnałami wejściowymi.

Pliki do pobrania:
AKU-B2UP.03 Karta katalogowa

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do montażu podtynkowego (UP). Montaż, podłączenie i uruchomienie należy wykonywać zgodnie z dokumentacją producenta.
• Urządzenie jest przeznaczone do pracy z napięciem znamionowym 230 V AC oraz z magistralą KNX 30 V DC SELV. Podczas montażu i podłączenia należy zachować szczególną ostrożność właściwą dla urządzeń elektrycznych.
• Nie jest dopuszczalna praca mieszana napięcia znamionowego i obwodów bezpieczeństwa SELV wewnątrz aktora. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia lub instalacji.
• Obwody KNX należy wykonywać jako 21…31 V DC SELV, zgodnie z wymaganiami systemu KNX oraz dokumentacją producenta.
• Stopień ochrony IP20 oznacza, że produkt jest przeznaczony do stosowania wewnątrz pomieszczeń, w miejscach suchych i chronionych przed wpływem wody oraz wilgoci.
• Nie dopuszczać do pracy urządzenia w warunkach kondensacji wilgoci. Dopuszczalna wilgotność powietrza wynosi poniżej 95%, bez skraplania.
• Urządzenie należy eksploatować wyłącznie w zakresie temperatury otoczenia od 0 do 45°C. Przechowywać w temperaturze od -20 do +55°C.
• Nie przekraczać parametrów obciążenia podanych przez producenta: maks. 10 A na wyjście, sumarycznie maks. 16 A dla aktora.
• Przy sterowaniu obciążeniami należy przestrzegać dopuszczalnych wartości dla danego typu odbiornika, w szczególności: maks. moc silnika 300 W na kanał, żarówki 1500 W, lampy halogenowe HV 1200 W, lampy halogenowe NV 500 W, świetlówki nieskompensowane 500 W, świetlówki kompensowane równolegle 120 W oraz maks. 2 EVG.
• Należy uwzględnić wysokie prądy rozruchowe odbiorników: do 150 A (150 μs) oraz 50 A (600 μs). Nieprawidłowy dobór obciążenia może prowadzić do uszkodzenia urządzenia.
• Do wejść binarnych należy podłączać wyłącznie styki bezpotencjałowe, zgodnie z przeznaczeniem produktu.
• Przewody należy podłączać zgodnie z wymaganiami producenta: zaciski śrubowe dokręcać momentem 0,5 Nm, a dla złącza KNX stosować przewody jednodrutowe o średnicy 0,6…0,8 mm.
• Urządzenie może pracować jako aktor przełączający 2-kanałowy, aktor żaluzjowy 1-kanałowy lub aktor ogrzewania. Konfigurację i zastosowanie należy dobrać zgodnie z dokumentacją oraz parametrami instalacji.
