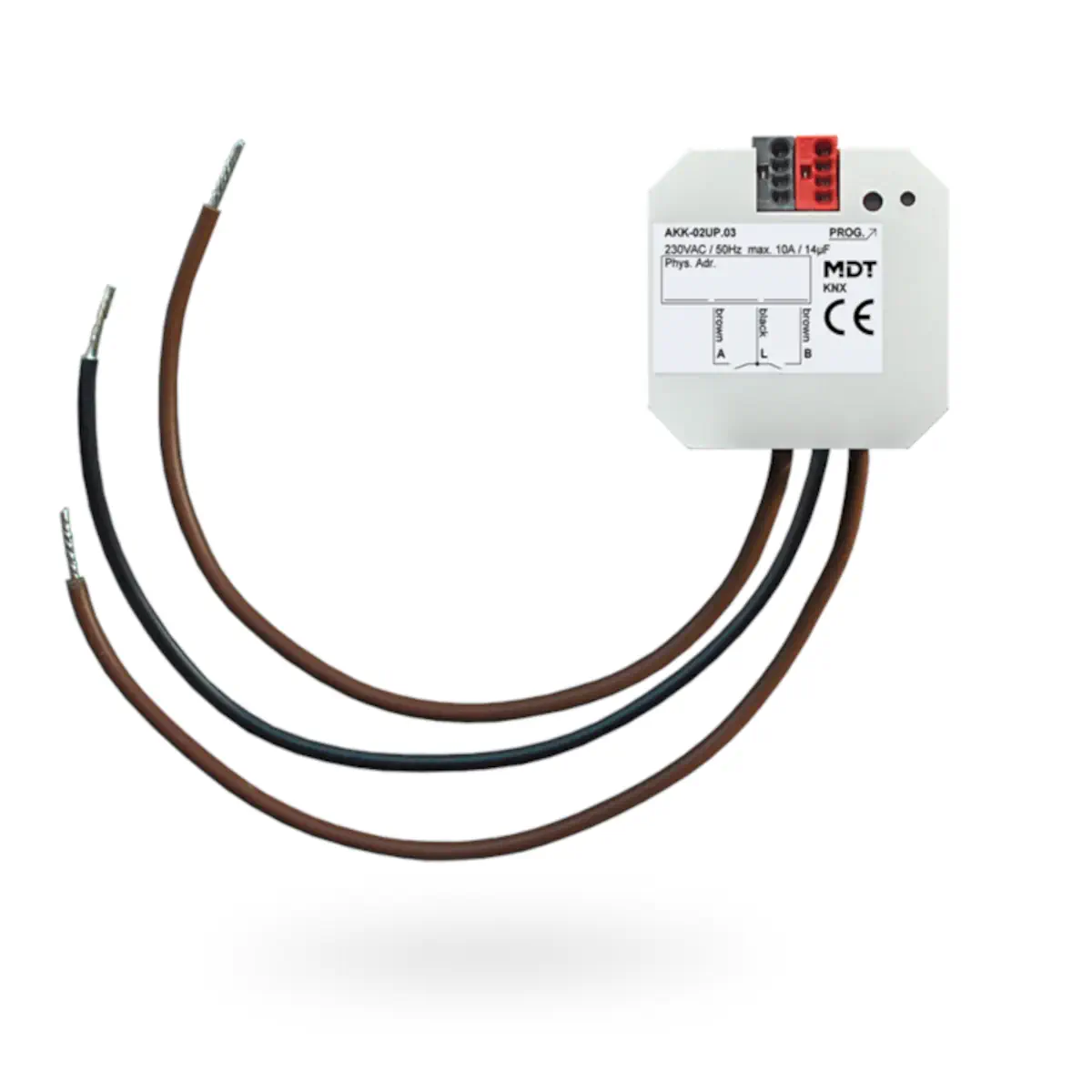

AKK-02UP.03 KNX aktor przełączający 2-kanałowy, podtynkowy, 10 A, 14 µF, 2 ECG, 230 V AC, kompaktowy

AKK-02UP.03 to podtynkowy 2-kanałowy aktor przełączający KNX marki MDT, przeznaczony do przełączania dwóch niezależnych obciążeń elektrycznych 230 V AC. Urządzenie odbiera telegramy KNX/EIB, wykorzystuje przekaźniki monostabilne, umożliwia indywidualne ustawienie każdego wyjścia w ETS i jest przeznaczone do stałego montażu podtynkowego w suchych pomieszczeniach. Model AKK-02UP.03 oferuje szeroki zakres funkcji logicznych, czasowych, scen oraz odpowiedzi statusowych, przy obciążeniu rezystancyjnym do 10 A.

Najważniejsze cechy

• Producent: MDT
• Model: AKK-02UP.03
• Typ: aktor przełączający KNX, 2-kanałowy, podtynkowy
• Liczba wyjść: 2
• Typ wyjść: przekaźnikowe, monostabilne
• Komunikacja: KNX/EIB
• Zasilanie urządzenia: magistrala KNX
• Napięcie przełączane: 230 V AC
• Obciążenie rezystancyjne: 10 A
• Parametryzacja: indywidualna konfiguracja każdego wyjścia przez ETS
• Praca styków: NO i NC
• Funkcje czasowe: opóźnienie załączenia i wyłączenia
• Funkcje dodatkowe: funkcja schodowa, funkcja impulsowa, funkcje scen, funkcje centralne, funkcje blokady, operacje logiczne
• Odpowiedź statusowa: aktywna lub pasywna dla każdego kanału
• Zachowanie po powrocie napięcia magistrali: zależne od ustawień
• Zintegrowany moduł sprzęgła magistrali
• Interfejs KNX: TP-256 z obsługą długich ramek dla ETS 5
• Dostępne oprogramowanie aplikacyjne: od ETS 4
• Stopień ochrony: IP20
• Wymiary: 41 x 41 x 22 mm
• Gwarancja: 3 lata

Zastosowanie

AKK-02UP.03 służy do przełączania dwóch niezależnych obciążeń elektrycznych w instalacjach KNX/EIB. Jest przeznaczony do montażu podtynkowego w puszce instalacyjnej i do stałej instalacji w suchych pomieszczeniach. Dzięki indywidualnej parametryzacji kanałów oraz funkcjom logicznym, czasowym i scenicznym sprawdza się tam, gdzie wymagane jest elastyczne sterowanie obwodami 230 V AC z poziomu systemu KNX.

Funkcje i działanie

Sterowanie i konfiguracja kanałów

• Urządzenie odbiera telegramy KNX/EIB i przełącza 2 niezależne obciążenia.
• Każde wyjście może być ustawiane indywidualnie w ETS.
• Obsługiwana jest praca styków NO i NC.
• Dla każdego kanału dostępna jest odpowiedź statusowa aktywna lub pasywna.

Funkcje logiczne, czasowe i sceny

• Łączenie logiczne danych binarnych
• Funkcje centralnego przełączania
• Funkcje blokady
• Opóźnienie załączenia i wyłączenia
• Rozbudowane funkcje oświetlenia schodowego i funkcje impulsowe
• Rozszerzone funkcje scen dla każdego kanału
• Kilka funkcji czasowych i sterowania scenami

Zachowanie przy zaniku i powrocie napięcia

• W przypadku zaniku napięcia magistrali wszystkie wyjścia utrzymują aktualny stan.
• W przypadku zaniku napięcia sieciowego wszystkie wyjścia są wyłączane.
• Po powrocie napięcia sieciowego pozycja przekaźników zostaje przywrócona.
• Po powrocie napięcia magistrali pozycja przekaźników jest wybierana zgodnie z ustawieniami.

Obciążenia i możliwości łączeniowe

• Obciążenie rezystancyjne: 10 A
• Obciążenie pojemnościowe: 70 µF przy 10 A
• Napięcie przełączane: 230 V AC
• Maksymalny prąd rozruchowy: 150 A / 150 µs oraz 50 A / 600 µs
• Maksymalne obciążenie dla lamp żarowych: 1500 W
• Maksymalne obciążenie dla lamp halogenowych 230 V: 1200 W
• Maksymalne obciążenie dla lamp halogenowych z transformatorem elektronicznym: 500 W
• Maksymalne obciążenie dla świetlówek bez kompensacji: 500 W
• Maksymalne obciążenie dla świetlówek z kompensacją równoległą: 120 W
• Maksymalna liczba transformatorów elektronicznych: 2

Dane techniczne

• Liczba wyjść: 2
• Typ przekaźników: monostabilne
• Trwałość mechaniczna wyjść: 1 000 000 cykli
• Zabezpieczenie bezpiecznikiem: 10 A
• Interfejs KNX: TP-256 z obsługą długich ramek dla ETS 5
• Oprogramowanie aplikacyjne: od ETS 4
• Zasilanie: magistrala KNX
• Typowy pobór mocy z magistrali KNX: < 0,3 W
• Dopuszczalny przewód zacisku magistrali KNX: O 0,8 mm, drut jednodrutowy
• Temperatura pracy: 0 ... 45 °C
• Stopień ochrony obudowy: IP20
• Wymiary (szer. x wys. x gł.): 41 x 41 x 22 mm

Montaż i uruchomienie

• Urządzenie jest przeznaczone do montażu podtynkowego w puszce instalacyjnej.
• Przewidziane jest do stałej instalacji w suchych pomieszczeniach.
• Do projektowania i uruchomienia zalecane jest użycie ETS.
• Zintegrowane sprzęgło magistrali upraszcza integrację z instalacją KNX.
• Obsługa długich ramek w ETS 5 umożliwia szybkie pobieranie aplikacji.

Podsumowanie

MDT AKK-02UP.03 to kompaktowy, podtynkowy aktor przełączający KNX z 2 wyjściami, przeznaczony do sterowania obciążeniami 230 V AC do 10 A. Oferuje indywidualną konfigurację kanałów, funkcje logiczne i czasowe, rozszerzone sceny, odpowiedzi statusowe oraz przewidywalne zachowanie po zaniku i powrocie napięcia. Dzięki kompaktowym wymiarom, montażowi podtynkowemu i integracji z KNX jest praktycznym rozwiązaniem do sterowania dwoma niezależnymi obwodami w instalacjach automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Urządzenie przeznaczone do montażu podtynkowego (UP) w puszce instalacyjnej. Montaż należy wykonywać zgodnie z dokumentacją producenta.
• Urządzenie elektryczne zasilane napięciem 230 V AC. Montaż, podłączenie i uruchomienie należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz właściwym schematem połączeń.
• Interfejs KNX pracuje z napięciem 30 V DC SELV, zakres 21…31 V DC SELV. Nieprawidłowe zasilanie lub podłączenie może spowodować uszkodzenie urządzenia albo nieprawidłową pracę instalacji.
• Nie jest dopuszczalna praca mieszana napięcia znamionowego i bezpiecznego napięcia bardzo niskiego SELV wewnątrz aktora. Należy bezwzględnie przestrzegać tego wymagania podczas podłączenia.
• Stopień ochrony IP20. Produkt jest przeznaczony do stosowania w suchych warunkach wewnętrznych; nie należy narażać go na wodę, zawilgocenie ani kondensację pary wodnej.
• Dopuszczalna temperatura pracy wynosi od 0 do 45°C, temperatura przechowywania od -20 do +55°C, wilgotność powietrza poniżej 95%. Nie dopuszczać do pracy poza zakresem parametrów środowiskowych podanych przez producenta.
• Podczas wyłączania obciążeń indukcyjnych należy stosować odpowiednie zabezpieczenia przeciw przepięciom, takie jak diody swobodne, układy RC lub warystory, montowane bezpośrednio na wyjściu aktora.
• Nie przekraczać parametrów obciążenia wyjść i całkowitej obciążalności urządzenia. Przekroczenie dopuszczalnych wartości prądu, obciążenia pojemnościowego lub obciążeń lamp może spowodować uszkodzenie urządzenia albo instalacji.
• Urządzenie nie jest przystosowane do ręcznej obsługi mechanicznej. Użytkowanie należy realizować wyłącznie zgodnie z funkcją przewidzianą przez producenta.
