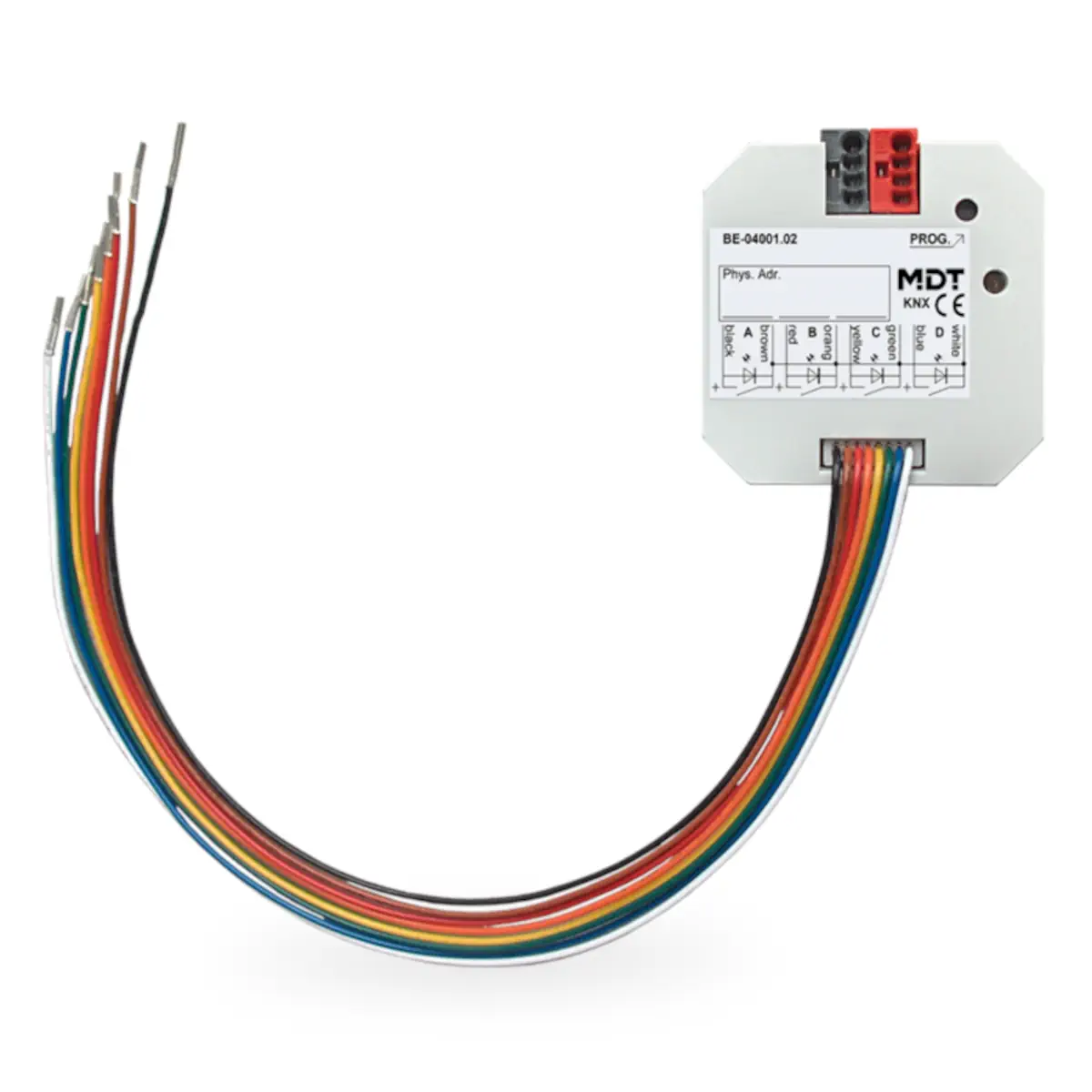

BE-04001.02 KNX interfejs uniwersalny 4-kanałowy, podtynkowy, wersja bezpotencjałowa

BE-04001.02 to podtynkowy uniwersalny interfejs KNX 4-krotny marki MDT, przeznaczony do podłączania styków bezpotencjałowych, takich jak tradycyjne przyciski, styki pomocnicze oraz kontakty okienne i drzwiowe. Urządzenie wykrywa zmiany stanów na wejściach i, zgodnie z parametryzacją w ETS 5, wysyła odpowiednie telegramy KNX. Każde z czterech wejść może dodatkowo pracować jako wyjście LED dla diody niskoprądowej, a kompaktowa obudowa 41 x 41 x 12 mm umożliwia montaż w puszce instalacyjnej lub za przyciskiem bądź łącznikiem w suchych pomieszczeniach.

Najważniejsze cechy

• Producent: MDT technologies GmbH
• Model: BE-04001.02
• Typ: uniwersalny interfejs KNX 4-krotny, podtynkowy
• Zastosowanie: podłączanie przycisków, styków pomocniczych oraz kontaktów okiennych i drzwiowych
• Liczba kanałów: 4
• Rodzaj wejść: do styków bezpotencjałowych
• Napięcie kontaktu: 3,3 V DC (wewnętrzne)
• Każde wejście może być skonfigurowane jako wyjście LED dla diody niskoprądowej
• 4 zintegrowane moduły logiczne do realizacji operacji logicznych i sterowania logicznego
• Parametryzacja indywidualna każdego wejścia w ETS 5
• Funkcja multi touch: wysyłanie do 4 wartości / DPT na ten sam lub różne obiekty
• Sterowanie grupowe przy długim i bardzo długim naciśnięciu przycisku
• Obsługa styków NO i NC, regulowany czas naciśnięcia, licznik impulsów i ograniczenie częstotliwości telegramów
• Funkcje dla oświetlenia, ściemniania oraz rolet i żaluzji w trybie 1- i 2-przyciskowym
• Zasilanie: z magistrali KNX
• Interfejs KNX: TP-256
• Długość przewodów przyłączeniowych: 22 cm
• Dopuszczalna długość przewodu wejściowego: 10 m
• Stopień ochrony: IP20
• Temperatura pracy: 0...+45°C
• Wymiary (szer. x wys. x gł.): 41 x 41 x 12 mm
• Zintegrowany sprzęgacz magistrali
• Produkcja: Niemcy, zgodnie z ISO 9001
• Gwarancja: 3 lata

Zastosowanie

Interfejs BE-04001.02 służy do włączania klasycznych elementów sterujących i sygnałowych do systemu KNX. Urządzenie wykrywa zmianę stanu na wejściach i generuje telegramy zgodnie z ustawieniami wykonanymi w ETS 5.

• przyciski konwencjonalne,
• styki pomocnicze,
• kontakty okienne i drzwiowe,
• instalacje oświetleniowe,
• sterowanie roletami, żaluzjami i osłonami,
• aplikacje logiczne, np. sygnały zbiorcze lub informacja „wszystkie okna zamknięte”.

Funkcje i działanie

Obsługa wejść

• Urządzenie wykrywa zmiany stanów na czterech wejściach i wysyła odpowiednie telegramy KNX.
• Każde wejście jest parametryzowane indywidualnie w ETS.
• Dla zbocza narastającego i opadającego można definiować komendy niezależnie.
• Każdy kanał może zostać zablokowany lub odblokowany przez obiekt komunikacyjny.
• Dostępne jest ograniczenie częstotliwości telegramów.

Funkcje sterujące

• Przełączanie oświetlenia.
• Ściemnianie.
• Sterowanie roletami i żaluzjami dla obsługi 1- i 2-przyciskowej.
• Krótki i długi przycisk z 2 obiektami.
• Sterowanie grupowe przy długim i bardzo długim naciśnięciu przycisku.
• Funkcja multi touch – wysyłanie do 4 wartości / DPT na ten sam lub różne obiekty.
• Zliczanie impulsów.
• Cykliczne wysyłanie stanu kontaktu z możliwością konfiguracji.
• Obsługa styków NO lub NC oraz regulowany czas naciśnięcia przycisku.
• Konfigurowalny czas eliminacji drgań styków (debounce).
• Funkcja wymuszenia.

Moduły logiczne

• Interfejs posiada 4 zintegrowane moduły logiczne.
• Moduły logiczne interpretują wszystkie wejścia oraz 2 obiekty zewnętrzne.
• Umożliwiają realizację typowych funkcji praktycznych, np. telegramów awarii lub informacji „wszystkie okna zamknięte”.
• Moduł logiczny może wyzwolić dwa telegramy po otrzymaniu sygnału wyzwalającego z wejść.

Wyjście LED

• Każde z czterech wejść może zostać ustawione jako wyjście LED.
• Wyjście przeznaczone jest do sterowania diodą niskoprądową.

Podłączenie elektryczne i okablowanie

• Wejścia: 4 wejścia do podłączania styków bezpotencjałowych.
• Napięcie kontaktu: 3,3 V DC (wewnętrzne).
• Brak separacji galwanicznej między napięciem kontaktu a napięciem magistrali KNX.
• Zasilanie: z magistrali KNX.
• Typowy pobór mocy z magistrali KNX: < 0,25 W.
• Długość przewodów przyłączeniowych urządzenia: 22 cm.
• Dopuszczalna długość przewodu wejściowego: 10 m.
• Zacisk magistrali KNX: przewód jednodrutowy o średnicy 0,8 mm.
• Zintegrowany sprzęgacz magistrali.

Dane techniczne

• Producent: MDT technologies GmbH
• Model: BE-04001.02
• Liczba kanałów: 4
• Napięcie kontaktu: 3,3 V DC (wewnętrzne)
• Prąd LED na kanał: ok. 1 mA
• Specyfikacja interfejsu KNX: TP-256
• Oprogramowanie aplikacyjne: ETS 5
• Zasilanie: magistrala KNX
• Typowy pobór mocy: < 0,25 W
• Dopuszczalna średnica przewodu w zacisku KNX: 0,8 mm, jednodrutowy
• Dopuszczalna długość przewodu wejściowego: 10 m
• Długość przewodów przyłączeniowych: 22 cm
• Temperatura pracy: 0...+45°C
• Stopień ochrony: IP20
• Wymiary (szer. x wys. x gł.): 41 x 41 x 12 mm

Montaż

• Urządzenie jest przeznaczone do montażu podtynkowego.
• Może być instalowane w puszce instalacyjnej lub za przyciskiem / łącznikiem.
• Należy je montować wyłącznie w suchych pomieszczeniach.
• Jeżeli w pobliżu prowadzone są przewody 230 V, należy zachować wymagane odstępy zgodnie z obowiązującymi normami i przepisami.
• Urządzenia nie wolno montować w tej samej puszce podtynkowej razem z przewodami 230 V.

Podsumowanie

MDT BE-04001.02 to kompaktowy 4-kanałowy interfejs uniwersalny KNX do styków bezpotencjałowych, przeznaczony do montażu podtynkowego. Oferuje indywidualną parametryzację wejść, wyjścia LED, 4 moduły logiczne, obsługę funkcji dla oświetlenia, ściemniania i rolet oraz zasilanie bezpośrednio z magistrali KNX. Dzięki małym wymiarom i szerokim możliwościom konfiguracji jest to praktyczne rozwiązanie do integracji klasycznych przycisków i kontaktów z systemem automatyki budynkowej KNX.

Pliki do pobrania:
BE-04001.02 Karta katalogowa

Certyfikaty i ostrzeżenia bezpieczeństwa

• Interfejs przyciskowy KNX BE-04001.02 jest przeznaczony wyłącznie do współpracy z kontaktami bezpotencjałowymi.
• Urządzenie jest przeznaczone do montażu podtynkowego (UP) w puszce instalacyjnej.
• Stopień ochrony IP20. Produkt jest przeznaczony do stosowania wyłącznie w suchych pomieszczeniach wewnętrznych.
• Urządzenie jest zasilane z magistrali KNX napięciem 30 V DC SELV, dopuszczalny zakres napięcia 21…31 V DC SELV.
• Brak separacji galwanicznej od magistrali KNX. Należy zachować wymagane odstępy od przewodów 230 V zgodnie z obowiązującymi normami i wytycznymi.
• Montaż urządzenia w jednej puszce podtynkowej razem z przewodami 230 V nie jest dozwolony.
• Podłączenie należy wykonywać zgodnie z dokumentacją producenta oraz właściwym schematem połączeń KNX.
• Maksymalna dopuszczalna całkowita długość przewodów podłączeniowych wejść wynosi 10 m.
• Przewidziane przyłącze KNX: złączka KNX; średnica przewodu KNX 0,6…0,8 mm, drut jednodrutowy.
• Dopuszczalna temperatura pracy wynosi od 0 do 45°C, temperatura przechowywania od -20 do +55°C.
• Dopuszczalna wilgotność powietrza poniżej 95%. Kondensacja pary wodnej jest niedopuszczalna.
• Urządzenie można montować w dowolnej pozycji, zgodnie z dokumentacją producenta.
