BE-06001.02 KNX interfejs uniwersalny 6-kanałowy, podtynkowy, wersja bezpotencjałowa

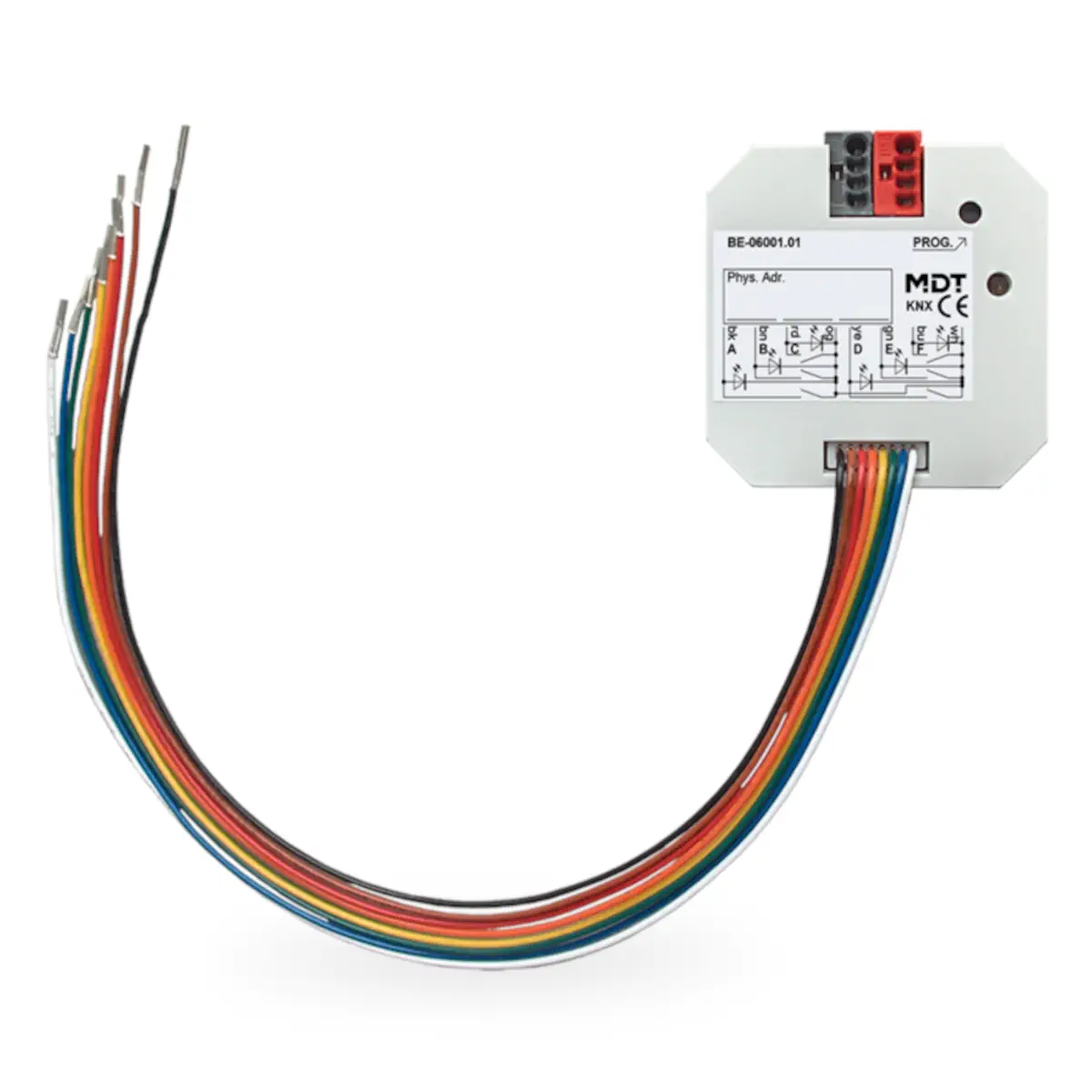

BE-06001.02 to podtynkowy uniwersalny interfejs KNX 6-krotny firmy MDT, przeznaczony do podłączania styków bezpotencjałowych, takich jak klasyczne przyciski, styki okienne, drzwiowe oraz inne styki pomocnicze. Urządzenie wykrywa zmiany stanu na wejściach i – zgodnie z indywidualną parametryzacją w ETS 5 – wysyła odpowiednie telegramy KNX. Każde z sześciu wejść można konfigurować niezależnie, a także ustawić jako wyjście LED do sterowania diodą niskoprądową. Model przeznaczony jest do montażu podtynkowego w puszce instalacyjnej lub za przyciskiem/przełącznikiem, wyłącznie w suchych pomieszczeniach.

Najważniejsze cechy

• Producent: MDT
• Model: BE-06001.02
• Typ: uniwersalny interfejs KNX 6-krotny, podtynkowy
• Zastosowanie: podłączenie przycisków, styków okiennych, drzwiowych i innych styków pomocniczych
• Liczba kanałów: 6
• Rodzaj wejść: do styków bezpotencjałowych
• Zasilanie: magistrala KNX
• Interfejs KNX: TP-256
• Parametryzacja: ETS 5
• Każde wejście może zostać skonfigurowane jako wyjście LED do diody niskoprądowej
• 4 zintegrowane moduły logiczne do realizacji operacji logicznych i sterowania logicznego
• Funkcja multi touch – wysyłanie do 4 wartości/DPT na te same lub różne obiekty
• Sterowanie grupowe przy długim i bardzo długim naciśnięciu przycisku
• Obsługa styków NO i NC oraz regulacja długości naciśnięcia przycisku
• Funkcje: przełączanie oświetlenia, ściemnianie, sterowanie żaluzjami i roletami, liczenie impulsów
• Ograniczenie częstotliwości telegramów oraz cykliczne wysyłanie stanu styku
• Zintegrowany moduł sprzęgający magistrali
• Długość przewodów przyłączeniowych: 22 cm
• Wymiary: 41 x 41 x 12 mm
• Stopień ochrony: IP20
• Produkcja: Niemcy, ISO 9001
• Gwarancja: 3 lata

Zastosowanie

Interfejs BE-06001.02 służy do integracji klasycznych elementów sterujących i sygnałowych z instalacją KNX. Sprawdza się wszędzie tam, gdzie wymagane jest wykrywanie zmian stanu na stykach bezpotencjałowych i zamiana tych sygnałów na telegramy magistralne.

• podłączanie konwencjonalnych przycisków,
• obsługa styków okiennych i drzwiowych,
• podłączanie styków pomocniczych,
• realizacja funkcji przełączania oświetlenia,
• sterowanie żaluzjami i roletami,
• liczenie impulsów,
• tworzenie funkcji logicznych, np. telegramów błędu lub informacji typu „wszystkie okna zamknięte”.

Funkcje i działanie

Indywidualna parametryzacja wejść

• Każde wejście jest parametryzowane indywidualnie w ETS 5.
• Możliwe jest niezależne definiowanie poleceń dla zbocza narastającego i opadającego.
• Obsługiwana jest praca ze stykami NO lub NC.
• Urządzenie oferuje ustawienie czasu eliminacji drgań styków oraz długości naciśnięcia przycisku.
• Każdy kanał może zostać zablokowany lub odblokowany za pomocą obiektu komunikacyjnego blokady.
• Dostępne jest ograniczenie częstotliwości telegramów.
• Możliwe jest cykliczne wysyłanie stanu styku.
• Urządzenie obsługuje liczenie impulsów.

Funkcje sterujące

• Multi touch umożliwia wysyłanie do 4 wartości/DPT na te same lub różne obiekty.
• Dostępna jest obsługa krótkiego i długiego naciśnięcia z wykorzystaniem 2 obiektów.
• Interfejs obsługuje ściemnianie oraz funkcje żaluzji i rolet dla pracy z 1 lub 2 przyciskami.
• Możliwe jest sterowanie grupowe przez długie i bardzo długie naciśnięcie przycisku.
• Dostępna jest funkcja wymuszenia dla każdego wyjścia.

Moduły logiczne

• Urządzenie posiada 4 zintegrowane moduły logiczne.
• Moduły logiczne interpretują wszystkie wejścia oraz 2 obiekty zewnętrzne.
• Umożliwiają realizację operacji logicznych i sterowania logicznego.
• Moduł logiczny może wysłać 2 telegramy po otrzymaniu sygnału wyzwalającego z wejść.

Podłączenie i montaż

• Urządzenie jest przeznaczone do montażu podtynkowego w puszce instalacyjnej lub za przyciskiem/przełącznikiem.
• Może być instalowane wyłącznie w suchych pomieszczeniach.
• Długość przewodów przyłączeniowych urządzenia: 22 cm.
• Dopuszczalna długość przewodu wejściowego: 10 m.
• Zacisk magistrali KNX: przewód jednodrutowy 0,8 mm O.
• Urządzenie jest zasilane z magistrali KNX i ma zintegrowany moduł sprzęgający magistrali.
• Między napięciem styków a napięciem magistrali KNX nie ma separacji galwanicznej.
• Jeśli w pobliżu znajdują się przewody 230 V, należy zachować wymagane odległości zgodnie z obowiązującymi normami i przepisami.
• Urządzenia nie wolno montować w tej samej puszce podtynkowej razem z przewodami 230 V.

Dane techniczne

• Liczba kanałów: 6
• Napięcie styków: 3,3 V DC (wewnętrzne)
• Prąd LED na kanał: ok. 1 mA
• Specyfikacja interfejsu KNX: TP-256
• Oprogramowanie aplikacyjne: ETS 5
• Zasilanie: magistrala KNX
• Typowy pobór mocy z magistrali KNX: < 0,25 W
• Dopuszczalna długość przewodu wejściowego: 10 m
• Zakres temperatury pracy: 0 do +45°C
• Stopień ochrony obudowy: IP20
• Wymiary (szer. x wys. x gł.): 41 x 41 x 12 mm

Podsumowanie

MDT BE-06001.02 to kompaktowy, 6-kanałowy interfejs uniwersalny KNX do montażu podtynkowego, przeznaczony do współpracy ze stykami bezpotencjałowymi. Oferuje szeroką parametryzację wejść, funkcje sterowania oświetleniem i osłonami, 4 moduły logiczne, obsługę multi touch oraz możliwość wykorzystania każdego wejścia jako wyjścia LED. Dzięki zasilaniu z magistrali KNX, kompaktowym wymiarom i montażowi za przyciskiem lub w puszce instalacyjnej jest to praktyczne rozwiązanie do rozbudowy funkcji systemu KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Urządzenie przeznaczone jest do instalacji KNX jako interfejs przycisków 6-krotny, podtynkowy, do współpracy z kontaktami bezpotencjałowymi.
• Stopień ochrony IP20. Produkt przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń, w miejscach suchych i nienarażonych na skraplanie wilgoci.
• Montaż podtynkowy wyłącznie zgodnie z dokumentacją producenta. Dopuszczalna pozycja montażu: dowolna.
• Urządzenie jest zasilane z magistrali KNX 30 V DC SELV, zakres napięcia 21...31 V DC SELV. Podłączać wyłącznie do właściwie wykonanej instalacji KNX.
• Montaż, podłączenie i uruchomienie powinny być wykonywane wyłącznie przez wykwalifikowany personel zgodnie z dokumentacją producenta oraz obowiązującymi normami i przepisami.
• Brak separacji galwanicznej od magistrali KNX. Należy zachować wymagane przez obowiązujące normy i wytyczne odstępy od przewodów 230 V.
• Nie wolno montować urządzenia w puszce podtynkowej razem z przewodami 230 V. Taki montaż jest niedozwolony i może powodować zagrożenie dla bezpieczeństwa oraz uszkodzenie urządzenia.
• Do wejść należy podłączać wyłącznie przyciski, przełączniki i kontakty okienne bezpotencjałowe, zgodnie z przeznaczeniem produktu.
• Maksymalna dopuszczalna całkowita długość przewodów wejściowych wynosi 10 m. Przekroczenie tej wartości może spowodować nieprawidłową pracę urządzenia.
• Nie dopuszczać do pracy urządzenia poza zakresem temperatury 0...45 °C oraz przy wilgotności powietrza powyżej 95 %. Skraplanie wilgoci jest niedopuszczalne.
• Podłączenie KNX należy wykonać za pomocą złącza KNX, stosując przewody o średnicy 0,6...0,8 mm, jednodrutowe, zgodnie z dokumentacją producenta.
• Urządzenie należy użytkować wyłącznie zgodnie z jego przeznaczeniem. Nieprawidłowe podłączenie, montaż lub eksploatacja mogą spowodować uszkodzenie urządzenia albo nieprawidłowe działanie instalacji.

Pliki do pobrania:
BE-06001.02 Karta katalogowa
