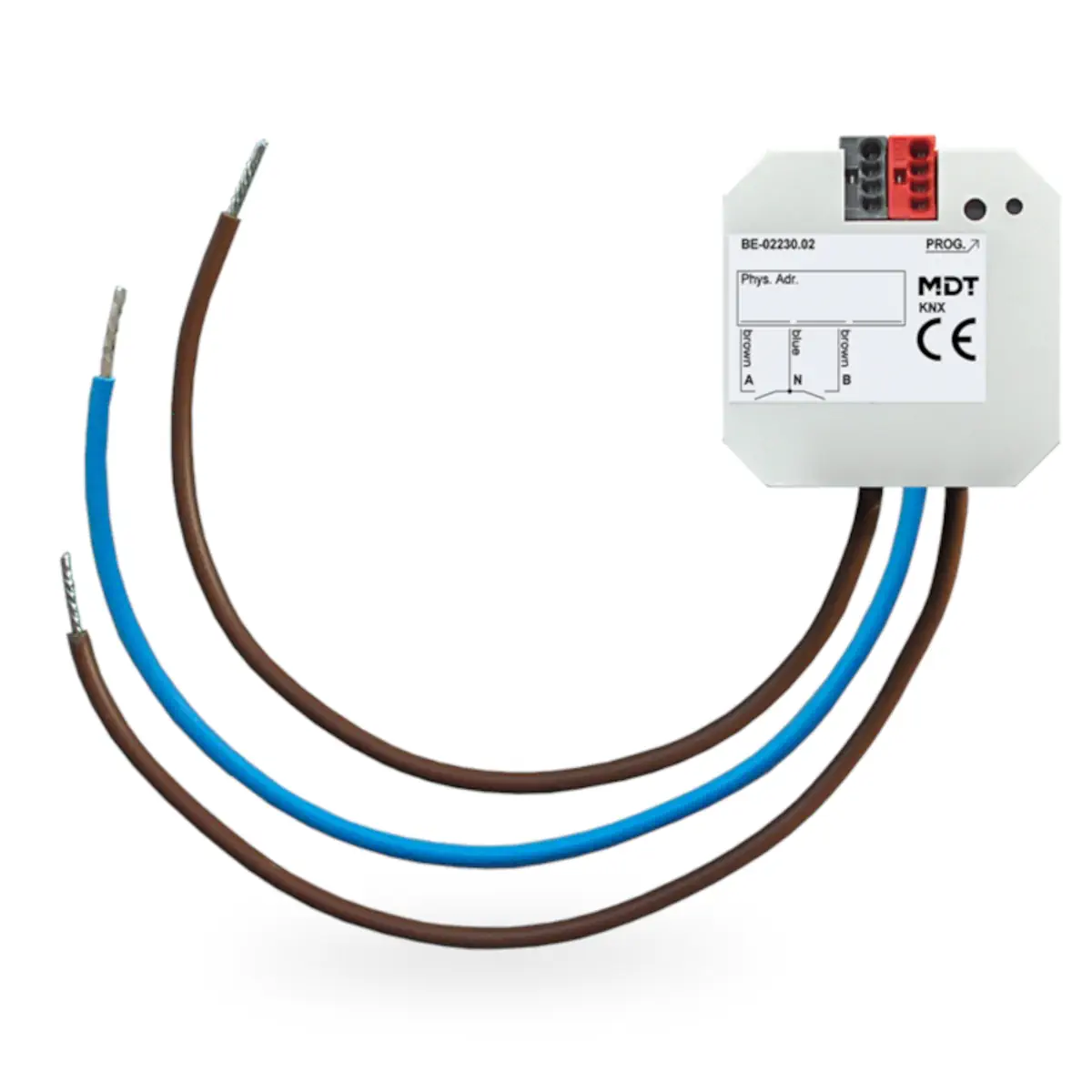

BE-02230.02 KNX interfejs uniwersalny 2-kanałowy, podtynkowy, wejścia 230 V AC

BE-02230.02 to podtynkowy, 2-kanałowy interfejs uniwersalny KNX firmy MDT, przeznaczony do wykrywania sygnałów 230 VAC i wyzwalania telegramów KNX zgodnie z parametryzacją w ETS 5. Urządzenie wykrywa zmiany stanu na wejściach, a każdy kanał może być konfigurowany indywidualnie. Model ten oferuje m.in. funkcje sterowania oświetleniem, roletami i żaluzjami, liczenia impulsów, cyklicznego wysyłania stanu oraz 4 zintegrowane moduły logiczne. Dzięki podtynkowej konstrukcji i zintegrowanemu sprzęgłu magistralnemu nadaje się do montażu w puszce instalacyjnej lub za przyciskiem bądź wyłącznikiem.

Najważniejsze cechy

• Producent: MDT
• Model: BE-02230.02
• Typ: uniwersalny interfejs KNX, 2-kanałowy, podtynkowy
• Przeznaczenie: detekcja sygnałów 230 VAC i generowanie telegramów KNX
• Liczba kanałów: 2
• Napięcie kontaktu: 230 VAC
• Próg przełączania: typ. 165 VAC
• Parametryzacja: indywidualna dla każdego wejścia przez ETS 5
• Interfejs KNX: TP-256
• Zasilanie: z magistrali KNX
• Pobór mocy z magistrali KNX: typ. < 0,25 W
• 4 zintegrowane moduły logiczne do realizacji funkcji logicznych i sterowania logicznego
• Multi touch: wysyłanie do 4 wartości / DPT na tych samych lub różnych obiektach
• Sterowanie grupowe przy długim i bardzo długim naciśnięciu przycisku
• Obsługa styków NO/NC oraz regulowany czas naciśnięcia przycisku
• Funkcje ściemniania i sterowania żaluzjami / roletami dla obsługi 1- i 2-przyciskowej
• Krótki / długi nacisk z 2 obiektami
• Liczenie impulsów
• Cykliczne wysyłanie stanu wejścia z regulacją
• Ograniczenie częstotliwości telegramów
• Długość przewodów przyłączeniowych: 22 cm
• Maksymalna długość przewodu wejściowego: 100 m
• Stopień ochrony: IP20
• Wymiary (szer. x wys. x gł.): 41 x 41 x 22 mm
• Zintegrowane sprzęgło magistralne
• Produkcja: Niemcy, zgodnie z ISO 9001
• Gwarancja: 3 lata

Zastosowanie

Interfejs BE-02230.02 służy do integracji sygnałów 230 VAC z systemem KNX/EIB. Rejestruje zmiany stanu na wejściach i zamienia je na odpowiednie telegramy KNX, zależnie od ustawionej parametryzacji.

• realizacja poleceń przełączania w instalacjach KNX,
• obsługa funkcji oświetlenia, ściemniania, rolet i żaluzji,
• liczenie impulsów i cykliczne raportowanie stanu,
• tworzenie funkcji logicznych i telegramów zależnych od warunków wejściowych.

Funkcje i działanie

Detekcja sygnałów i parametryzacja

• Urządzenie wykrywa zmiany stanu na wejściach i wysyła telegramy KNX zgodnie z konfiguracją.
• Każde wejście może być parametryzowane indywidualnie w ETS 5.
• Dla zbocza narastającego i opadającego można zdefiniować niezależne polecenia.
• Obsługiwana jest praca ze stykami NO lub NC.
• Możliwe jest ustawienie czasu eliminacji drgań styków oraz długości naciśnięcia przycisku.
• Każdy kanał może być blokowany lub odblokowywany przez obiekt komunikacyjny blokady.

Funkcje sterujące

• Sterowanie oświetleniem w instalacjach KNX.
• Ściemnianie oraz obsługa żaluzji i rolet dla pracy 1- i 2-przyciskowej.
• Krótki i długi nacisk przycisku z obsługą 2 obiektów.
• Multi touch – wysyłanie do 4 wartości / DPT na te same lub różne obiekty.
• Sterowanie grupowe przy długim i bardzo długim naciśnięciu przycisku.
• Liczenie impulsów.
• Cykliczne wysyłanie stanu wejścia.
• Ograniczenie częstotliwości wysyłania telegramów.

Moduły logiczne

• Interfejs posiada 4 zintegrowane moduły logiczne.
• Moduły logiczne interpretują wszystkie wejścia oraz 2 obiekty zewnętrzne.
• Po otrzymaniu sygnału wyzwalającego z wejść moduł logiczny może wysłać 2 telegramy.

Podłączenie elektryczne i okablowanie

• Wersja BE-02230.02: wykonanie do sygnałów 230 VAC.
• Połączenia wg schematu: wejście A, przewód neutralny N, wejście B.
• Zasilanie urządzenia: magistrala KNX.
• Zacisk przyłączeniowy KNX: przewód jednodrutowy 0,8 mm O.
• Długość przewodów przyłączeniowych: 22 cm.
• Dopuszczalna długość przewodu wejściowego: 100 m.

Dane techniczne

• Model: BE-02230.02
• Liczba kanałów: 2
• Napięcie kontaktu: 230 VAC
• Próg przełączania: typ. 165 VAC
• Specyfikacja interfejsu KNX: TP-256
• Oprogramowanie aplikacyjne: ETS 5
• Zasilanie: KNX bus
• Pobór mocy z magistrali KNX: typ. < 0,25 W
• Dopuszczalny przekrój dla zacisku KNX: 0,8 mm O, drut lity
• Dopuszczalna długość przewodu wejściowego: 100 m
• Temperatura pracy: 0 do +45°C
• Stopień ochrony obudowy: IP20
• Wymiary podtynkowe (szer. x wys. x gł.): 41 x 41 x 22 mm

Montaż

• Montaż podtynkowy w puszce instalacyjnej lub za przyciskiem / wyłącznikiem.
• Urządzenie przeznaczone jest do pracy w suchych pomieszczeniach.
• Kompaktowa obudowa ułatwia instalację w ograniczonej przestrzeni montażowej.
• Zintegrowane sprzęgło magistralne upraszcza podłączenie do systemu KNX.

Podsumowanie

MDT BE-02230.02 to kompaktowy interfejs uniwersalny KNX 2-kanałowy, przeznaczony do obsługi sygnałów 230 VAC w instalacjach automatyki budynkowej. Indywidualna parametryzacja wejść w ETS 5, funkcje sterowania oświetleniem i osłonami, liczenie impulsów, cykliczne wysyłanie stanu oraz 4 moduły logiczne sprawiają, że model ten jest praktycznym rozwiązaniem do integracji sygnałów 230 VAC z systemem KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do montażu podtynkowego (UP) w puszce instalacyjnej.
• Montaż, podłączenie i uruchomienie należy wykonywać zgodnie z dokumentacją producenta oraz właściwym schematem połączeń.
• Urządzenie współpracuje z wejściami 230 V AC oraz magistralą KNX 30 V DC SELV. Podczas montażu i podłączania należy zachować szczególną ostrożność i stosować prawidłowe okablowanie zgodne z przeznaczeniem produktu.
• Obwód KNX musi pracować w zakresie 21…31 V DC SELV. Nie stosować napięć spoza zakresu podanego w dokumentacji.
• Produkt posiada 2 wejścia binarne. Do wejść należy podłączać wyłącznie urządzenia przewidziane w dokumentacji, takie jak przyciski, łączniki lub czujniki ruchu 230 V.
• Maksymalna dopuszczalna całkowita długość przewodów wynosi 100 m. Przekroczenie tej wartości może spowodować nieprawidłowe działanie instalacji.
• Stopień ochrony IP20. Produkt przeznaczony do stosowania w miejscach suchych, wewnątrz budynków, z ochroną przed wilgocią i wpływem warunków atmosferycznych.
• Nie dopuszczać do kondensacji wilgoci na urządzeniu. Dopuszczalna wilgotność powietrza podczas pracy wynosi poniżej 95%.
• Urządzenie użytkować wyłącznie w zakresie temperatury otoczenia od 0 do 45°C. Przechowywać w temperaturze od -20 do +55°C.
• Produkt należy podłączać do magistrali KNX wyłącznie za pomocą przewidzianego złącza KNX oraz przewodów o parametrach zgodnych z dokumentacją producenta.
• Dopuszczalna pozycja montażu: dowolna, pod warunkiem zachowania wymagań montażowych i środowiskowych określonych przez producenta.
• Urządzenie posiada galwaniczną separację od magistrali KNX. Nie należy dokonywać zmian konstrukcyjnych ani ingerencji w produkt.
