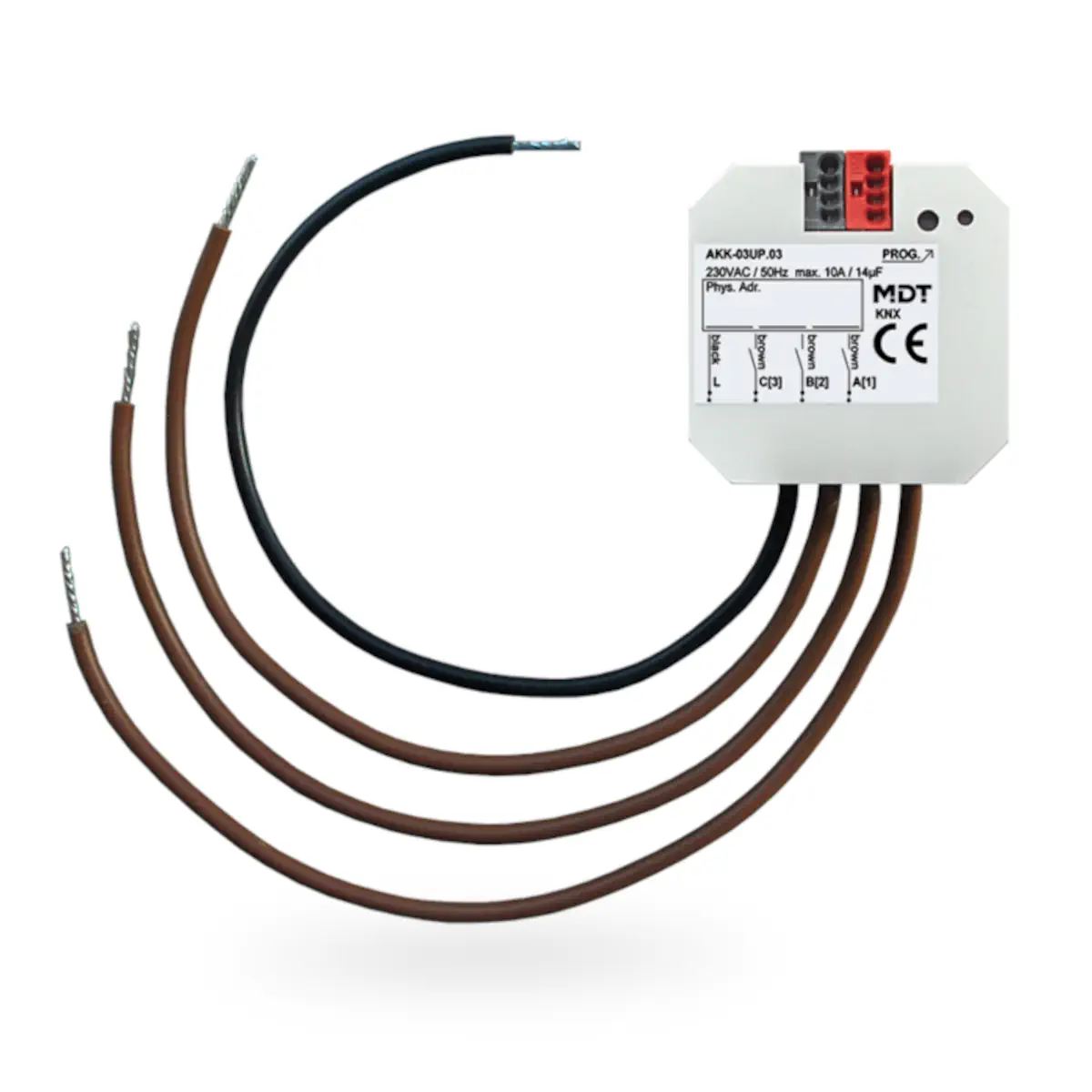

AKK-03UP.03 KNX aktor przełączający 3-kanałowy, podtynkowy, 10 A, 14 µF, 2 ECG, 230 V AC, fan-coil

AKK-03UP.03 to 3-kanałowy aktor przełączający KNX z funkcją sterowania fancoilem, przeznaczony do montażu podtynkowego. Model pracuje z napięciem 230 V AC i obsługuje 3 wyjścia o obciążalności 10 A dla obciążenia rezystancyjnego. Urządzenie może działać zarówno jako klasyczny aktor przełączający do sterowania maksymalnie trzema niezależnymi obciążeniami elektrycznymi, jak i jako sterownik 3-biegowego wentylatora / konwektora wentylatorowego. Każde wyjście wykorzystuje przekaźnik monostabilny i może być indywidualnie parametryzowane w ETS.

Najważniejsze cechy

• Producent: MDT
• Model: AKK-03UP.03
• Typ: 3-kanałowy aktor przełączający KNX / fancoil
• Montaż: podtynkowy, w puszce instalacyjnej
• Liczba wyjść: 3
• Napięcie przełączane: 230 V AC
• Obciążenie rezystancyjne: 10 A
• Maksymalny całkowity prąd aktora: 16 A
• Zasilanie urządzenia: magistrala KNX
• Interfejs KNX: TP-256 z obsługą long frame dla ETS 5
• Oprogramowanie aplikacyjne: dostępne od ETS 4
• Tryby pracy: aktor przełączający lub sterowanie fancoilem 3-biegowym
• Kompatybilność systemów fan coil: 2-rurowe i 4-rurowe
• Stopień ochrony: IP20
• Wymiary: 41 x 41 x 22 mm
• Zakres temperatury pracy: 0...45°C
• Produkcja: Niemcy, certyfikacja ISO 9001
• Gwarancja: 3 lata

Zastosowanie

AKK-03UP.03 przeznaczony jest do instalacji KNX, w których wymagane jest przełączanie obciążeń elektrycznych lub sterowanie wielobiegowym wentylatorem w układach fan coil. Urządzenie może pracować w dwóch głównych trybach:

• jako aktor przełączający – do przełączania maksymalnie 3 niezależnych obciążeń elektrycznych,
• jako aktor fancoil – do sterowania 3-stopniowymi wentylatorami / konwektorami wentylatorowymi.

W trybie fan coil model obsługuje również:

• instalacje 2-pipe i 4-pipe,
• obiekty wyjściowe do sterowania zaworami ogrzewania i chłodzenia,
• ograniczenie prędkości wentylatora w funkcji Dzień/Noc.

Funkcje i działanie

Tryb fan coil

• Sterowanie 3-biegowym wentylatorem / konwektorem wentylatorowym.
• Wyjścia wzajemnie zablokowane programowo, aby nie załączać ich równocześnie.
• Sterowanie bezpośrednie przez trzy obiekty 1-bitowe lub przez jeden obiekt 1-bitowy (+/-).
• Sterowanie automatyczne przez wartość 1-bajtową w zakresie 0-100%.
• Obsługa systemów 2-rurowych i 4-rurowych.
• Obiekty wyjściowe do sterowania zaworami grzania/chłodzenia.
• Funkcja Dzień/Noc ograniczająca prędkość wentylatora w nocy.
• Praca awaryjna w przypadku błędu lub braku zmiennej sterującej.

Tryb aktora przełączającego

• Praca styków NO i NC.
• Funkcje czasowe – opóźnienie załączenia i opóźnienie wyłączenia.
• Funkcja oświetlenia klatkowego z regulowanym czasem ostrzeżenia.
• Informacja zwrotna stanu (aktywna/pasywna) dla każdego kanału.
• Logiczne łączenie danych binarnych oraz 8 scen na kanał.
• Centralne funkcje przełączania i funkcje blokady.
• Konfigurowalne zachowanie po powrocie napięcia magistrali.

Parametryzacja i komunikacja KNX

• Urządzenie odbiera telegramy KNX i realizuje przełączanie zgodnie z parametrami ustawionymi w ETS.
• Każde wyjście jest indywidualnie regulowane poprzez ETS.
• Obsługa long frame dla ETS 5 umożliwia szybkie pobieranie aplikacji.
• Oprogramowanie aplikacyjne dostępne od ETS 4.

Podłączenie elektryczne i magistrala KNX

• Zasilanie elektroniki: z magistrali KNX.
• Zacisk przyłączeniowy KNX: przewód jednodrutowy o średnicy O 0,8 mm.
• Przełączane napięcie obciążeń: 230 V AC.
• Zabezpieczenie: 10 A.

Dane techniczne

• Liczba wyjść: 3
• Obciążenie rezystancyjne: 10 A
• Obciążenie pojemnościowe: 14 µF przy 10 A
• Napięcie: 230 V AC
• Maksymalny całkowity prąd aktora: 16 A
• Zabezpieczenie: 10 A
• Maksymalne obciążenie – lampy żarowe: 1500 W
• Maksymalne obciążenie – lampy halogenowe 230 V: 1200 W
• Maksymalne obciążenie – lampy halogenowe z transformatorem elektronicznym: 500 W
• Maksymalne obciążenie – świetlówki bez kompensacji: 500 W
• Maksymalne obciążenie – świetlówki z kompensacją równoległą: 120 W
• Maksymalna liczba transformatorów elektronicznych: 2
• Trwałość mechaniczna wyjść: 1 000 000 cykli
• Interfejs KNX: TP-256 z obsługą long frame dla ETS 5
• Oprogramowanie aplikacyjne: od ETS 4
• Zasilanie: magistrala KNX
• Pobór mocy z magistrali KNX: typ. < 0,3 W
• Temperatura pracy: 0...45°C
• Stopień ochrony: IP20
• Wymiary (szer. x wys. x gł.): 41 x 41 x 22 mm

Montaż

• Urządzenie przeznaczone jest do montażu podtynkowego.
• Instalacja odbywa się w puszce instalacyjnej.
• Kompaktowa obudowa o wymiarach 41 x 41 x 22 mm ułatwia zabudowę w ograniczonej przestrzeni.

Podsumowanie

MDT AKK-03UP.03 to wszechstronny 3-kanałowy aktor KNX, który łączy funkcję klasycznego przełączania obciążeń 230 V AC z obsługą 3-biegowych układów fan coil. Konfigurowalne funkcje czasowe, sceny, logika, obsługa zaworów grzania/chłodzenia oraz pełna parametryzacja w ETS sprawiają, że model ten dobrze sprawdza się w nowoczesnych instalacjach automatyki budynkowej wymagających kompaktowego wykonania podtynkowego.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do montażu podtynkowego (UP).
• Stopień ochrony: IP20. Produkt jest przeznaczony do stosowania wewnątrz pomieszczeń, w miejscach suchych i chronionych przed wilgocią.
• Urządzenie elektryczne pracujące z napięciem znamionowym 230 V AC oraz magistralą KNX 30 V DC SELV. Montaż, podłączenie i uruchomienie powinny być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i właściwym schematem połączeń.
• Przed rozpoczęciem montażu lub podłączenia należy odłączyć zasilanie. Nieprawidłowe okablowanie lub podłączenie może spowodować uszkodzenie urządzenia albo instalacji.
• Wewnątrz aktora nie jest dopuszczalna jednoczesna praca obwodów napięcia znamionowego i obwodów bezpiecznego bardzo niskiego napięcia SELV. Nie należy wykonywać mieszanego podłączenia tych obwodów w urządzeniu.
• Należy przestrzegać parametrów obciążenia: maks. 10 A na kanał, maks. obciążenie pojemnościowe 14 µF / 10 A na kanał oraz maks. sumaryczne obciążenie aktora 16 A.
• Produkt posiada 3 wyjścia. Nie należy przekraczać dopuszczalnych wartości obciążeń dla poszczególnych typów odbiorników określonych w dokumentacji producenta.
• Przy wyłączaniu obciążeń indukcyjnych zaleca się stosowanie odpowiednich układów ochronnych, takich jak diody swobodnego biegu, człony RC lub warystory, bezpośrednio na wyjściu aktora, w celu ochrony przed indukowanymi przepięciami.
• Urządzenie należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy 0 do 45°C, wilgotność powietrza poniżej 95%, bez kondensacji.
• Dopuszczalna pozycja montażu: dowolna.
• Podłączenie KNX należy wykonać za pomocą złącza KNX, przewodem o średnicy 0,6...0,8 mm, jednodrutowym, zgodnie z wymaganiami SELV.
• Przewody przyłączeniowe urządzenia: 1,5 mm², długość 19 cm. Podłączenie należy wykonać zgodnie z przeznaczeniem produktu i schematem producenta.
• Produkt może być stosowany do sterowania 3-stopniowymi wentylatorami lub klimakonwektorami oraz do przełączania pojedynczych odbiorników wyłącznie w zakresie zastosowań przewidzianych przez producenta.
• Na produkcie widoczne jest oznaczenie CE.
