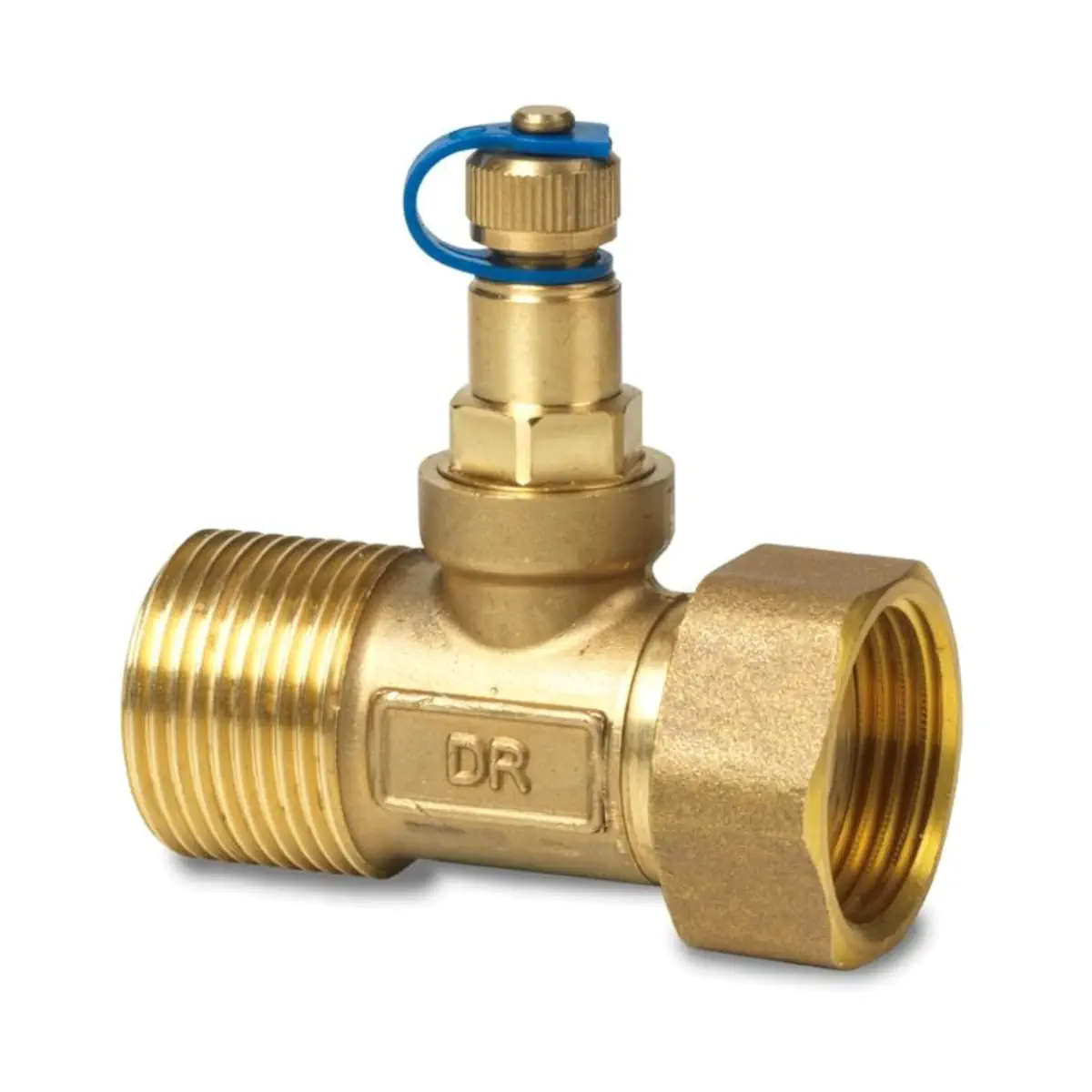

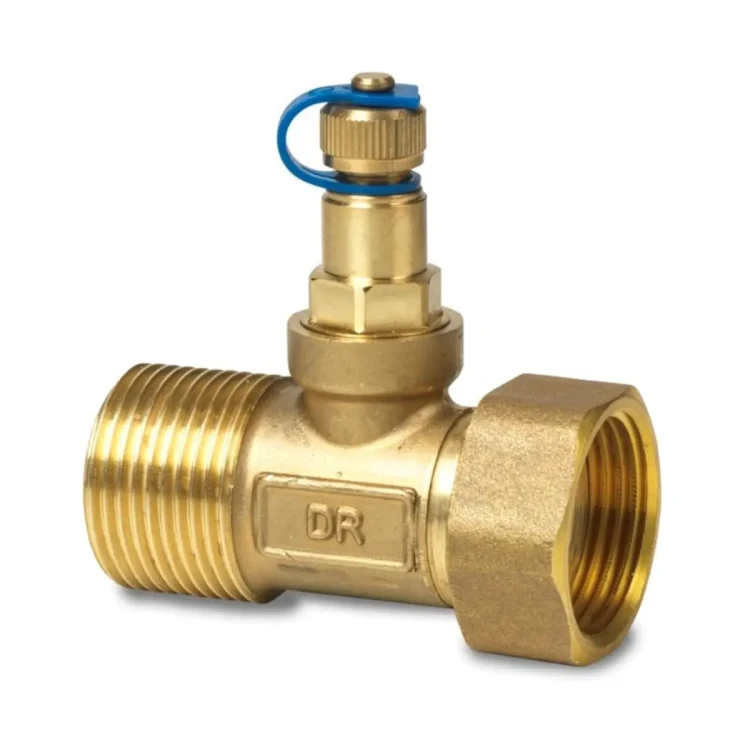

ALP55 Przyłącze z króćcem pomiaru ciśnienia do zaworów VWPG51..Q, przyłącze zaworu G¾, przyłącze instalacji R½, DN15, mosiądz

ALP55 to zestaw przyłączeniowy P/T firmy Siemens, przeznaczony do wykonywania pomiaru różnicy ciśnień Δp na 6-portowych zaworach PICV VWPG51..Q w wykonaniu DN15 (VWPG51.15..). Zestaw wykonany jest z mosiądzu odpornego na odcynkowanie (DZR) i umożliwia podłączenie złącza pomiarowego do zaworu poprzez gwinty G ¾” → G ½”A.

Najważniejsze cechy

• Producent: Siemens
• Model: ALP55
• Numer katalogowy (stock number): S55846-Z142
• Typ: zestaw złączek P/T do pomiaru Δp
• Zastosowanie: pomiar różnicy ciśnień (Δp) na zaworach VWPG51..Q z portami P/T
• Dedykowany do zaworów: VWPG51.15.. (DN15)
• Przyłącza: G ¾” (strona zaworu) / G ½”A (strona złączki pomiarowej)
• Materiał: mosiądz DZR

Zastosowanie

Zestaw ALP55 służy do przygotowania punktu pomiarowego do weryfikacji Δp w instalacjach z 6-portowymi zaworami VWPG51..Q (wersja z portami P/T). Jest to element opcjonalny – wymagany wtedy, gdy w projekcie lub podczas uruchomienia przewidziano pomiar różnicy ciśnień.

Co zawiera zestaw

• 1× nakrętka kołpakowa
• 1× złączka P/T z tulejami i wkładką (gwint G zgodnie z ISO 228-1)
• 1× uszczelka płaska

Dane techniczne

• Materiał wykonania: mosiądz DZR
• Gwinty przyłączeniowe: G ¾” / G ½”A
• Masa: 0,160 kg

Wymiary

• C: 51 mm
• H: 50 mm

Podsumowanie

Siemens ALP55 (S55846-Z142) to kompletny, wykonany z mosiądzu DZR zestaw P/T, który umożliwia przygotowanie przyłącza do pomiaru Δp na zaworach VWPG51..Q w rozmiarze DN15. Zawiera niezbędne elementy montażowe (nakrętkę, złączkę P/T oraz uszczelkę), zapewniając szybkie i uporządkowane wykonanie punktu pomiarowego w instalacji.

Pliki do pobrania:
ALP55 Karta katalogowa
