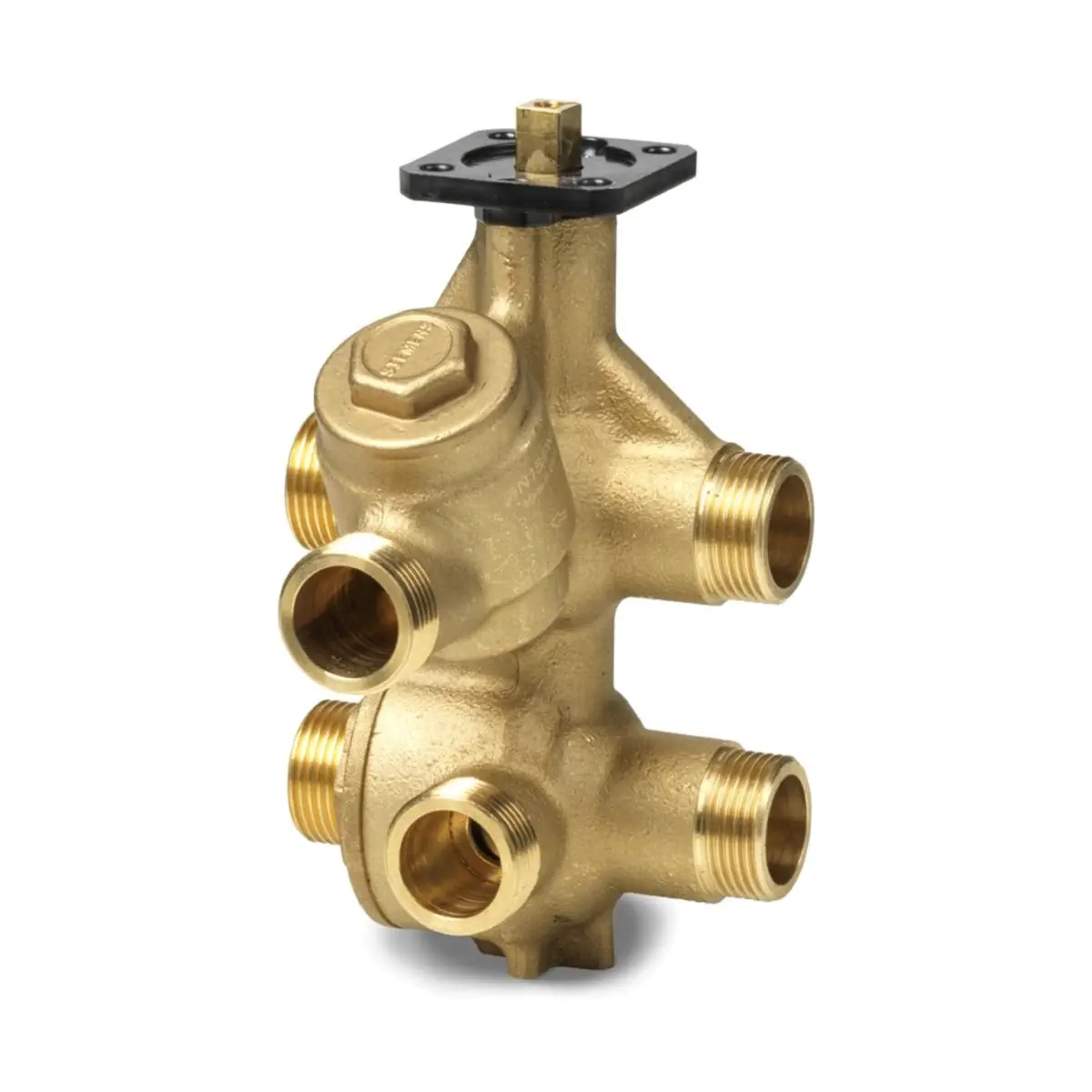

VWPG51.15F1.2 Zawór PICV sześciodrogowy gwintowany, DN15, przepływ 1200l/h, współpracuje z GDB161.9.., przyłącza G3¾

Siemens ACVATIX™ VWPG51.15F1.2 to 6-portowy, niezależny od ciśnienia zawór regulacyjny kulowy (PICV) do instalacji HVAC, przeznaczony do jednoczesnej obsługi ogrzewania i chłodzenia w jednym odbiorniku (np. sufit grzewczo-chłodzący, klimakonwektor). Zawór posiada zintegrowany regulator różnicy ciśnień (DP), który utrzymuje stabilne warunki regulacji na stronie zasilania zarówno dla obiegu chłodzenia, jak i grzania. Wersja VWPG51.15F1.2 (DN15) ma przyłącza zewnętrzne G ¾” wg ISO 228-1 i zakres przepływu 210…1200 l/h (bez portów P/T).

Najważniejsze cechy

• Producent: Siemens
• Model: VWPG51.15F1.2
• Nr katalogowy (stock number): S55264-V182
• Typ: 6-portowy zawór PICV (kulowy) z automatycznym równoważeniem hydraulicznym
• DN: 15
• Przyłącza: G ¾” (gwint zewnętrzny) wg ISO 228-1
• Zakres przepływu: 210…1200 l/h
• Zakres różnicy ciśnień: 4…400 kPa (Δpmax 400 kPa)
• PN: PN 25
• Kąt obrotu: 90° (zawór zamknięty w pozycji 45°)
• Medium: woda lodowa, woda grzewcza, woda z glikolem (maks. 50%)
• Temperatura medium: 0…90°C
• Klasa szczelności (przeciek): klasa IV (0…0,01% V100) wg EN 1349
• Korpus (DN15): mosiądz odporny na odcynkowanie (DZR), CW602N
• Współpraca z siłownikami obrotowymi: GDB161.9../6P, GDB161.9../6W oraz GDB161.9E/MO6P

Zastosowanie

• Do sufitów grzewczo-chłodzących oraz klimakonwektorów jako zawór regulacyjny z automatycznym równoważeniem hydraulicznym.
• Do układów zamkniętych.
• Umożliwia realizację funkcji przełączania pomiędzy dwoma źródłami (ogrzewanie / chłodzenie) przy użyciu jednego zaworu i siłownika.

Zasada działania (PICV 6-port)

Zintegrowany regulator DP utrzymuje różnicę ciśnień po stronie zasilania zaworu dla przepływów chłodzenia i grzania. Podczas przełączania trybu (chłodzenie ↔ grzanie) ciśnienie na wlocie jest przekazywane na górną stronę regulatora DP przez wewnętrzne połączenie kapilarne, które przełącza się pomiędzy stroną chłodzenia i grzania poprzez otwór w trzpieniu zaworu. Dzięki temu jeden regulator DP zapewnia pełną regulację niezależną od ciśnienia dla obu trybów pracy.

• Pozycje pracy: przełączanie pomiędzy dwoma źródłami odbywa się w pozycjach 0° i 90°.
• Pozycja zamknięta: 45°.

Współpraca z siłownikami (sterowanie obrotowe)

Zawór VWPG51.15F1.2 jest przeznaczony do pracy z siłownikami obrotowymi serii GDB161.9../..6... Kąt zaworu α porusza się przeciwnie do ruchu wskazówek zegara (CCW) (kierunek domyślny dla siłowników tej serii).

• GDB161.9../6P oraz GDB161.9../6W: 90° przy sygnale 10 V, 0° przy sygnale 0(2) V; pozycja zamknięta (45°) jest osiągana przy sygnale 5(6/0) V.
• GDB161.9E/MO6P: 90° przy pozycji 100%, 0° przy pozycji 0%.

Nastawa przepływu (dla VWPG51.15F1.2)

Zakładany przepływ jest ustawiany przez siłownik (w zależności od jego wersji: skala nastawy / sygnał napięciowy / parametry magistrali). Ręczna nastawa (skala) jest możliwa poprzez śruby nastawcze w siłownikach GDB161.9../6P.

• Przepływ nominalny: 1200 l/h
• Zakres przepływu: 210…1200 l/h
• Δpmin (p1–p3) w funkcji przepływu (wartości referencyjne): od 15 kPa (dla niższych przepływów) do 23 kPa (dla 1200 l/h)
• Przykładowe punkty skali (GDB161.9../6P): 210 l/h → skala 1.0, 1200 l/h → skala 4.0

Dane techniczne

• PN: PN 25
• Δpmax (na torze regulacji): 400 kPa (4 bar)
• Zakres różnicy ciśnień: 4…400 kPa
• Dokładność przepływu (średnia): ±20 l/h poniżej 200 l/h (od Δpmin do Δpmax), ±10% powyżej 200 l/h (od Δpmin do Δpmax)
• Temperatura medium: 0…90°C
• Media dopuszczalne: woda lodowa, woda grzewcza, woda z dodatkiem środka przeciw zamarzaniu (maks. 50% glikolu)
• Zalecenie: uzdatnianie wody wg VDI 2035
• Kąt obrotu: 90° (zamknięcie przy 45°)
• Materiały:
  • Korpus zaworu: DZR brass, CW602N
  • Kula: DZR brass, niklowana
  • Uszczelnienie: PTFE (wzmocnione włóknem szklanym i węglowym)
  • Sprężyna: stal nierdzewna
  • Membrana: HNBR
  • O-ringi: EPDM
  • Trzpień: stal nierdzewna
  • Płyta montażowa siłownika: PPS GF40

Wymiary i masa (VWPG51.15F1.2)

• Przyłącza: G ¾”
• H (wysokość całkowita z siłownikiem): > 200 mm
• H1: 73 mm, H2: 63 mm, H3: 54 mm, H4: 30 mm
• H5: 142 mm, H6: 164 mm
• L1: 46 mm, L2: 92 mm
• B: 36 mm, C1: 70 mm, C2: 111 mm, D: 42 mm
• Masa: 1,7 kg

Montaż i uruchomienie

• Zwróć uwagę na kierunek przepływu oznaczony na korpusie zaworu.
• Zawór jest dostarczany w pozycji zamkniętej (45°).
• Przed uruchomieniem siłownik obrotowy musi być prawidłowo zamontowany.
• Podczas płukania lub próby ciśnieniowej instalacji zawór musi być otwarty; płucz tylko w prawidłowym kierunku przepływu.
• Nie przekraczaj Δpmax = 400 kPa na torze regulacji.

Konserwacja

• Zawór VWPG51.15F1.2 jest bezobsługowy (bez wkładu/cartridge).
• Elementy takie jak grzybek/układ uszczelniający trzpienia, membrana itp. nie mogą być demontowane podczas prac serwisowych.
• Dławnica uszczelnienia trzpienia nie podlega wymianie; w razie nieszczelności należy wymienić cały zawór.

Akcesoria (opcjonalnie)

• Zestawy złączek ALN.. (DZR, do VWPG51.15..): m.in. ALN14.156B (G ¾” → R ½”), ALN14.206B (G ¾” → R ¾”).
• Izolacja: ALI15VWPG51 (osłona izolacyjna do VWPG51.15.., materiał EPE).
• Uchwyt montażowy: ALP61 (stal nierdzewna).

Podsumowanie

Siemens VWPG51.15F1.2 to 6-portowy zawór PICV DN15 z gwintami zewnętrznymi G ¾”, przeznaczony do instalacji sufitów grzewczo-chłodzących i klimakonwektorów, gdzie wymagane jest przełączanie pomiędzy grzaniem i chłodzeniem oraz stabilna regulacja przepływu niezależnie od wahań ciśnienia. Zakres 210…1200 l/h, praca do PN 25 i 0…90°C oraz trwałe materiały (DZR, stal nierdzewna, PTFE/EPDM/HNBR) czynią go solidnym wyborem do nowoczesnych układów HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens ACVATIX VWPG51.15F1.2 – 6-drogowy, niezależny od ciśnienia zawór regulacyjny kulowy (PICV), DN15, do układów zamkniętych.
• Stosować wyłącznie w zamkniętych instalacjach grzewczych/chłodniczych, zgodnie z dokumentacją producenta.
• Dopuszczalne medium: woda lodowa, woda gorąca oraz woda z dodatkiem środka przeciw zamarzaniu, maks. 50% glikolu. Zalecane uzdatnianie wody zgodnie z VDI 2035.
• Dopuszczalna temperatura medium: 0…90°C.
• Maksymalne ciśnienie robocze i maksymalne ciśnienie różnicowe: 400 kPa (4 bar). Przekroczenie tych wartości jest niedopuszczalne.
• Montaż, uruchomienie i serwis należy wykonywać zgodnie z krajowymi przepisami bezpieczeństwa oraz dokumentacją producenta.
• Uruchomienie zaworu jest dopuszczalne wyłącznie po prawidłowym sprzęgnięciu z odpowiednim siłownikiem obrotowym.
• Przed montażem należy przeprowadzić test działania i ręcznie wykonać jeden pełny ruch roboczy urządzenia.
• Zawór należy montować wyłącznie we właściwym kierunku przepływu, zgodnie z oznaczeniami na korpusie i instrukcją producenta.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażu zgodnie z instrukcją producenta; nie montować w położeniach niedozwolonych.
• Podczas płukania instalacji i prób ciśnieniowych zawór PICV musi być otwarty. Silne uderzenia hydrauliczne mogą uszkodzić zamknięty zawór.
• Przed czynnościami serwisowymi należy wyłączyć pompę i zasilanie siłownika, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji oraz poczekać, aż rurociągi całkowicie ostygną.
• Podczas prac serwisowych nie wolno demontować elementów takich jak grzyb/zespół zaworu, trzpień, membrana i podobne części wewnętrzne.
• Dławnica uszczelniająca trzpień nie podlega wymianie. W przypadku wystąpienia nieszczelności należy wymienić cały zawór.
• Aby zwiększyć bezpieczeństwo działania instalacji, producent zaleca stosowanie filtra oraz unikanie kawitacji.
• Produkt należy utylizować zgodnie z przepisami dotyczącymi zużytych urządzeń elektrycznych/elektronicznych; nie wyrzucać z odpadami komunalnymi.
