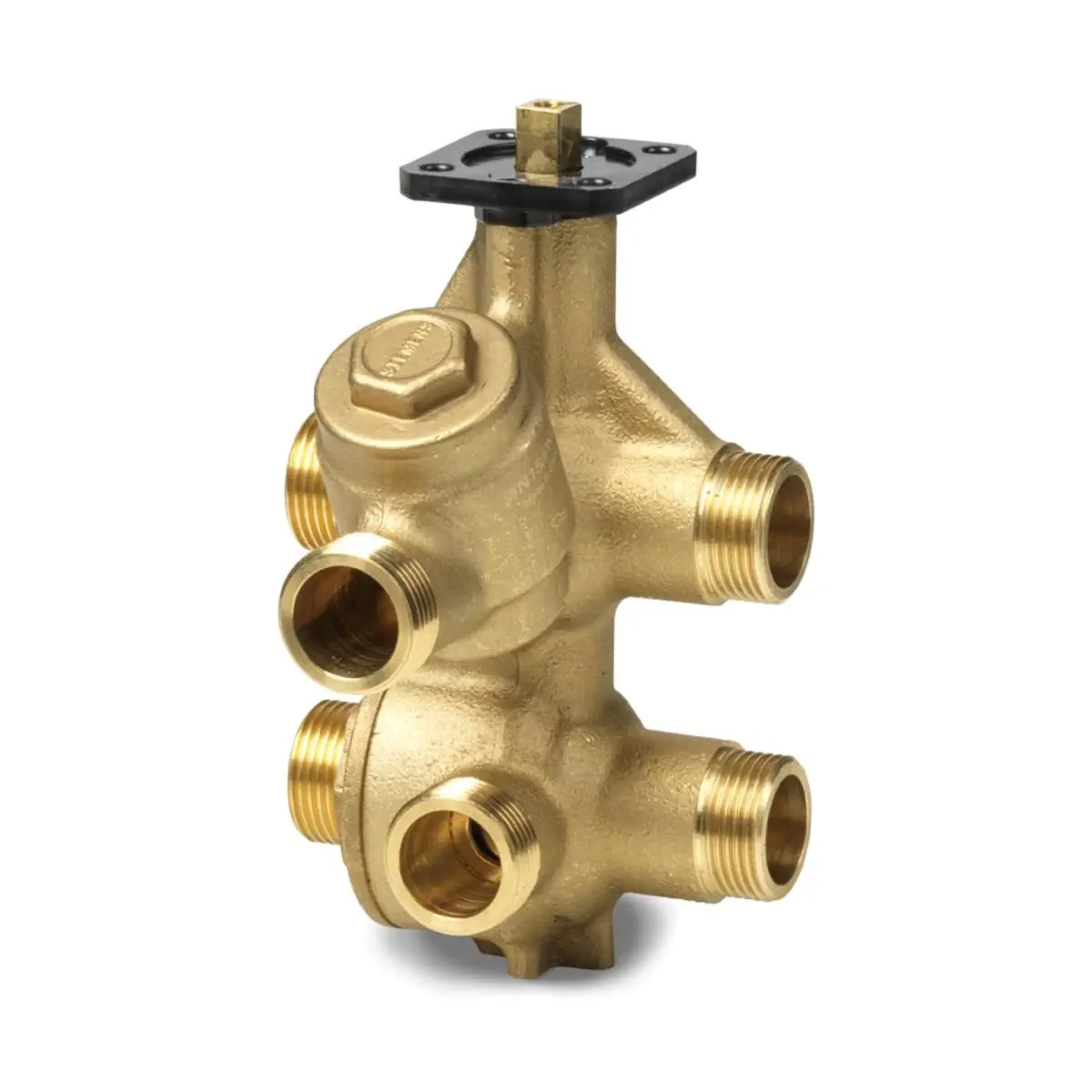

VWPG51.15L0.9 Zawór PICV sześciodrogowy gwintowany, DN15, przepływ 820l/h, współpracuje z GDB161.9.., przyłącza G¾

VWPG51.15L0.9 to 6-portowy zawór kulowy PICV (Pressure Independent Control Ball Valve) z serii Siemens ACVATIX™, przeznaczony do zastosowań w pomieszczeniach i strefach HVAC – w szczególności w sufitach grzewczo-chłodzących oraz klimakonwektorach (fan coil) – jako zawór regulacyjny z automatycznym równoważeniem hydraulicznym. Zawór posiada zintegrowany regulator różnicy ciśnień (DP), dzięki czemu utrzymuje stałe warunki regulacji w szerokim zakresie ciśnień dyspozycyjnych.

Najważniejsze cechy

• Producent: Siemens
• Model: VWPG51.15L0.9
• Typ: 6-portowy zawór kulowy PICV (zintegrowany regulator DP)
• Zastosowanie: sufity grzewczo-chłodzące i fan coile; systemy wentylacji i klimatyzacji; do układów zamkniętych
• Średnica nominalna: DN15
• Przyłącza: G ¾” (gwint zewnętrzny) wg ISO 228-1
• Zakres przepływu objętościowego: 35…820 l/h
• Zakres różnicy ciśnień: do 400 kPa (4 bar) (Δpmax)
• Kąt obrotu: 90°; zawór zamknięty przy 45°
• Dokładność przepływu (średnia): ±20 l/h poniżej 200 l/h oraz ±10% powyżej 200 l/h (od Δpmin do Δpmax)
• PN: PN 25

Zastosowanie

VWPG51.15L0.9 jest przeznaczony do instalacji, w których jeden element armatury ma realizować: regulację przepływu oraz przełączanie pomiędzy grzaniem i chłodzeniem, przy jednoczesnym zachowaniu niezależności od wahań różnicy ciśnień w instalacji. Rozwiązanie jest stosowane m.in. w sufitach grzewczo-chłodzących i klimakonwektorach.

Zasada działania (6-port PICV)

• Zintegrowany regulator różnicy ciśnień utrzymuje różnicę ciśnień po stronie zasilania zaworu dla przepływu chłodzenia i grzania.
• Podczas przełączania z chłodzenia na grzanie (lub odwrotnie) ciśnienie wlotowe jest przekazywane na regulator DP poprzez wewnętrzne połączenie kapilarne, które przełącza się pomiędzy stroną chłodzenia i grzania.
• Zawór pracuje w zakresie 0°…90°, a pozycja 45° oznacza zamknięcie.

Media i warunki pracy

• Dopuszczalne medium: woda lodowa, woda gorąca, woda z dodatkiem środka przeciw zamarzaniu (maks. 50% glikolu)
• Temperatura medium: 0…90°C
• Klasa szczelności (przeciek): Class IV (0…0,01% V₁₀₀) wg EN 1349
• Maks. dopuszczalna różnica ciśnień na torze regulacji: 400 kPa

Materiały

• Korpus zaworu: mosiądz odporny na odcynkowanie (DZR), CW602N
• Kula: mosiądz DZR, niklowany
• Uszczelnienie: PTFE wzmacniane włóknem szklanym i węglowym
• Regulator DP: PPS 40% włókna szklanego; sprężyna: stal nierdzewna; membrana: HNBR
• O-ringi: EPDM
• Trzpień: stal nierdzewna
• Płyta montażowa siłownika: PPS GF40

Współpraca z siłownikami

Zawór VWPG51.15L0.9 może być łączony z elektromotorycznymi siłownikami obrotowymi: GDB161.9../6P, GDB161.9../6W oraz GDB161.9E/MO6P.

Montaż i uruchomienie

• Zawór należy montować zgodnie z kierunkiem przepływu oznaczonym na korpusie.
• Zawór jest dostarczany w pozycji zamkniętej (45°).
• Przed uruchomieniem zawór musi być prawidłowo sprzęgnięty z siłownikiem obrotowym.
• Podczas płukania lub próby ciśnieniowej instalacji zawór musi być otwarty; płukanie wykonywać wyłącznie w prawidłowym kierunku przepływu.

Konserwacja

• Zawór VWPG51.15L0.9 jest bezobsługowy (bez wkładu/cartridge).
• Elementy takie jak grzybek, trzpień, membrana itp. nie mogą być demontowane podczas prac serwisowych.
• Dławnica uszczelniająca trzpień nie podlega wymianie – w przypadku nieszczelności należy wymienić cały zawór.

Wymiary i masa

• Gwint: G ¾”
• D (rozmiar nominalny): 42 mm
• L1 / L2: 46 mm / 92 mm
• B: 36 mm
• C1 / C2: 70 mm / 111 mm
• H: >200 mm
• Masa: 1,7 kg

Dedykowane akcesoria (opcjonalnie)

• Zestawy przyłączeniowe ALN.. (DZR) do połączeń z gwintami zewnętrznymi zaworu G ¾”
• Pokrywa izolacyjna: ALI15VWPG51 (EPE – sieciowany polietylen spieniony)

Podsumowanie

Siemens VWPG51.15L0.9 to 6-portowy zawór kulowy PICV DN15 z gwintami zewnętrznymi G ¾”, zapewniający regulację i przełączanie pomiędzy obiegami grzania/chłodzenia oraz pełną niezależność od wahań różnicy ciśnień. Zakres przepływu 35…820 l/h, praca do PN25 i medium do 90°C czynią go solidnym rozwiązaniem dla nowoczesnych instalacji strefowych HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania wyłącznie w zamkniętych obiegach instalacji HVAC, jako 6-drogowy niezależny od ciśnienia zawór regulacyjny kulowy.
• Montaż, uruchomienie i serwis należy wykonywać zgodnie z dokumentacją producenta oraz z zachowaniem krajowych przepisów i właściwych zasad bezpieczeństwa.
• Zawór wolno uruchamiać wyłącznie po prawidłowym sprzęgnięciu z odpowiednim siłownikiem obrotowym.
• Przed montażem należy wykonać próbę działania urządzenia, ręcznie przesterowując je jeden pełny raz zgodnie z instrukcją producenta.
• Podczas montażu należy zachować właściwy kierunek przepływu zgodny z oznaczeniami na korpusie zaworu i etykiecie typu.
• Podczas płukania instalacji oraz prób ciśnieniowych zawór musi pozostawać otwarty. Silne uderzenia hydrauliczne mogą uszkodzić zamknięty zawór.
• Maksymalna różnica ciśnień na torze regulacyjnym zaworu nie może przekraczać 400 kPa. Ciśnienie robocze wynosi maksymalnie 400 kPa (4 bar), klasa ciśnieniowa PN 25.
• Do stosowania wyłącznie z dopuszczonym medium: woda lodowa, gorąca woda oraz woda z dodatkiem środka przeciwzamarzaniowego o maksymalnym stężeniu 50% glikolu.
• Dopuszczalna temperatura medium wynosi od 0 do 90°C.
• Podczas czynności serwisowych należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji oraz odczekać do pełnego ostygnięcia rur.
• Nie demontować elementów zaworu takich jak grzyb, trzpień, membrana i inne części wewnętrzne podczas prac serwisowych. W przypadku nieszczelności należy wymienić cały zawór, ponieważ dławnica uszczelniająca trzpień nie podlega wymianie.
• Aby zwiększyć bezpieczeństwo działania instalacji, producent zaleca zastosowanie filtra oraz zapewnienie pracy bez kawitacji.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować przez przeznaczone do tego kanały, zgodnie z lokalnymi i aktualnie obowiązującymi przepisami dotyczącymi zużytego sprzętu.
• Produkt VWPG51.15L0.9 jest wersją bez króćców pomiarowych P/T.
