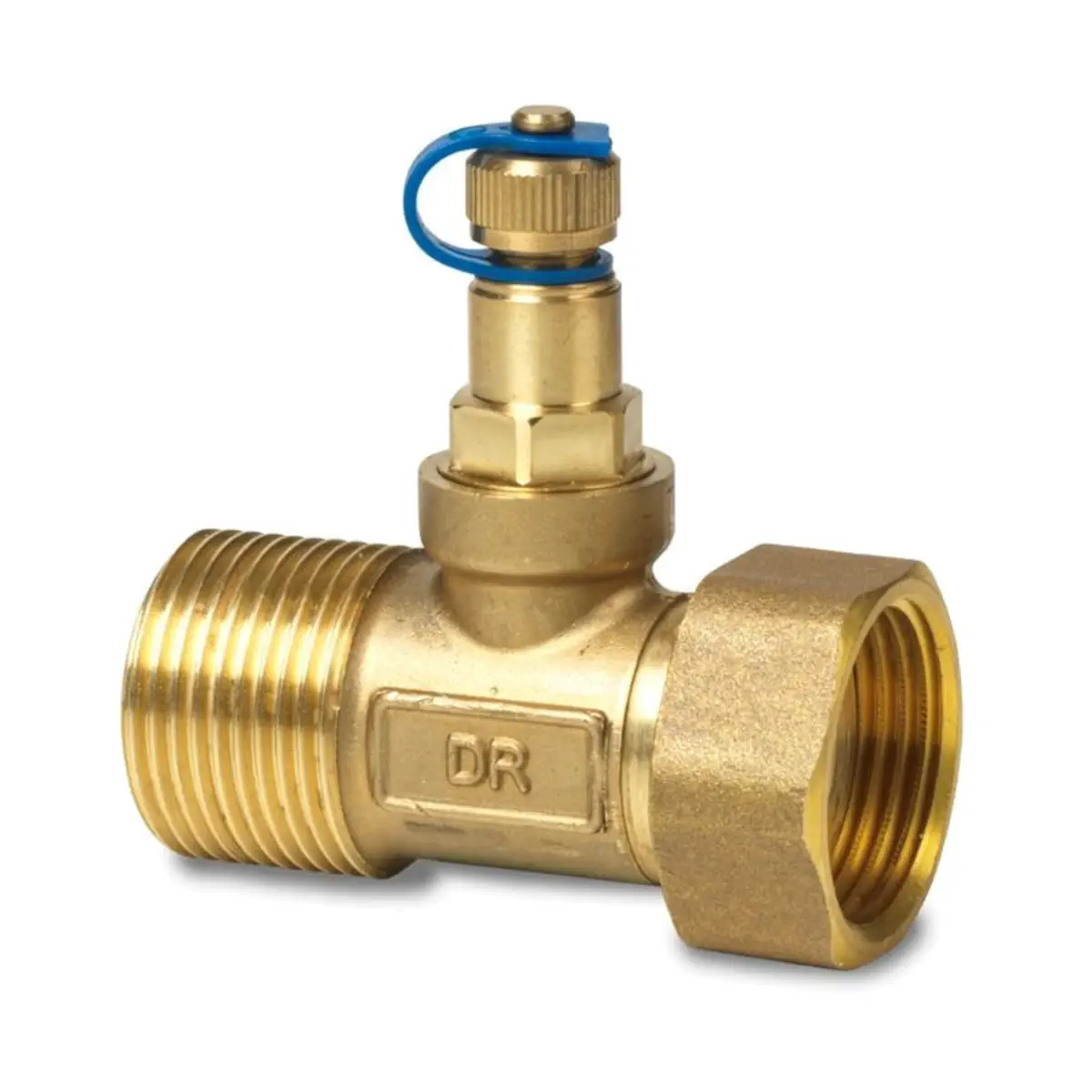

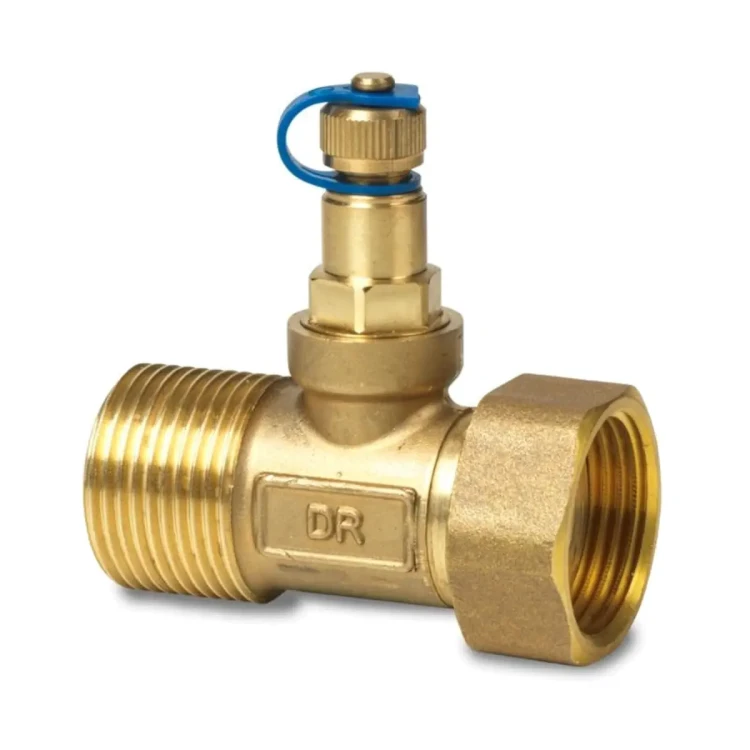

ALP57 Przyłącze z króćcem pomiaru ciśnienia do zaworów VWPG51..Q, przyłącze zaworu G1, przyłącze instalacji R¾, DN20, mosiądz

ALP57 to zestaw przyłączeniowy z króćcem P/T (Pressure/Test) przeznaczony do pomiaru różnicy ciśnień Δp w instalacjach z 6-portowymi zaworami PICV serii VWPG51.. (warianty z portami P/T). Zestaw wykonany jest z mosiądzu odpornego na odcynkowanie (DZR) i stanowi element opcjonalny, zamawiany oddzielnie.

Najważniejsze cechy

• Producent: Siemens
• Model: ALP57
• Nr katalogowy (stock number): S55846-Z144
• Typ akcesorium: zestaw króćca pomiarowego P/T (test point fitting set) do pomiaru Δp
• Materiał: mosiądz DZR
• Przyłącza: G 1" (strona zaworu) / G ¾"A (strona przyłącza)

Zastosowanie

Zestaw ALP57 służy do wykonania przyłącza pomiarowego P/T umożliwiającego weryfikację Δp w układzie, w połączeniu z zaworami VWPG51.. wyposażonymi w porty P/T. Do pomiaru Δp wymagane są zawory z portami P/T (warianty VWPG51..Q).

Zawartość zestawu

Zestaw ALP57 (mosiądz DZR) zawiera:

• 1x nakrętka (cap nut),
• 1x sprzęgło P/T z tulejami i wkładką wg ISO 228-1,
• 1x uszczelka płaska (flat seal).

Dane techniczne (przyłącza i wymiary)

• Przyłącze do zaworu (G1): G 1"
• Przyłącze (G2): G ¾"A
• Wymiar C: 54,5 mm
• Wymiar H: 54 mm
• Masa: 0,198 kg

Kompatybilność

• Przeznaczenie: do zaworów serii VWPG51.20..

Podsumowanie

Siemens ALP57 (S55846-Z144) to dedykowany zestaw króćca P/T z mosiądzu DZR, zapewniający wykonanie punktu pomiarowego do kontroli Δp w instalacjach z 6-portowymi zaworami VWPG51.20.. z portami P/T. Zestaw zawiera nakrętkę, sprzęgło P/T oraz uszczelkę płaską i posiada przyłącza G 1" / G ¾"A.

Pliki do pobrania:
ALP57 Karta katalogowa
