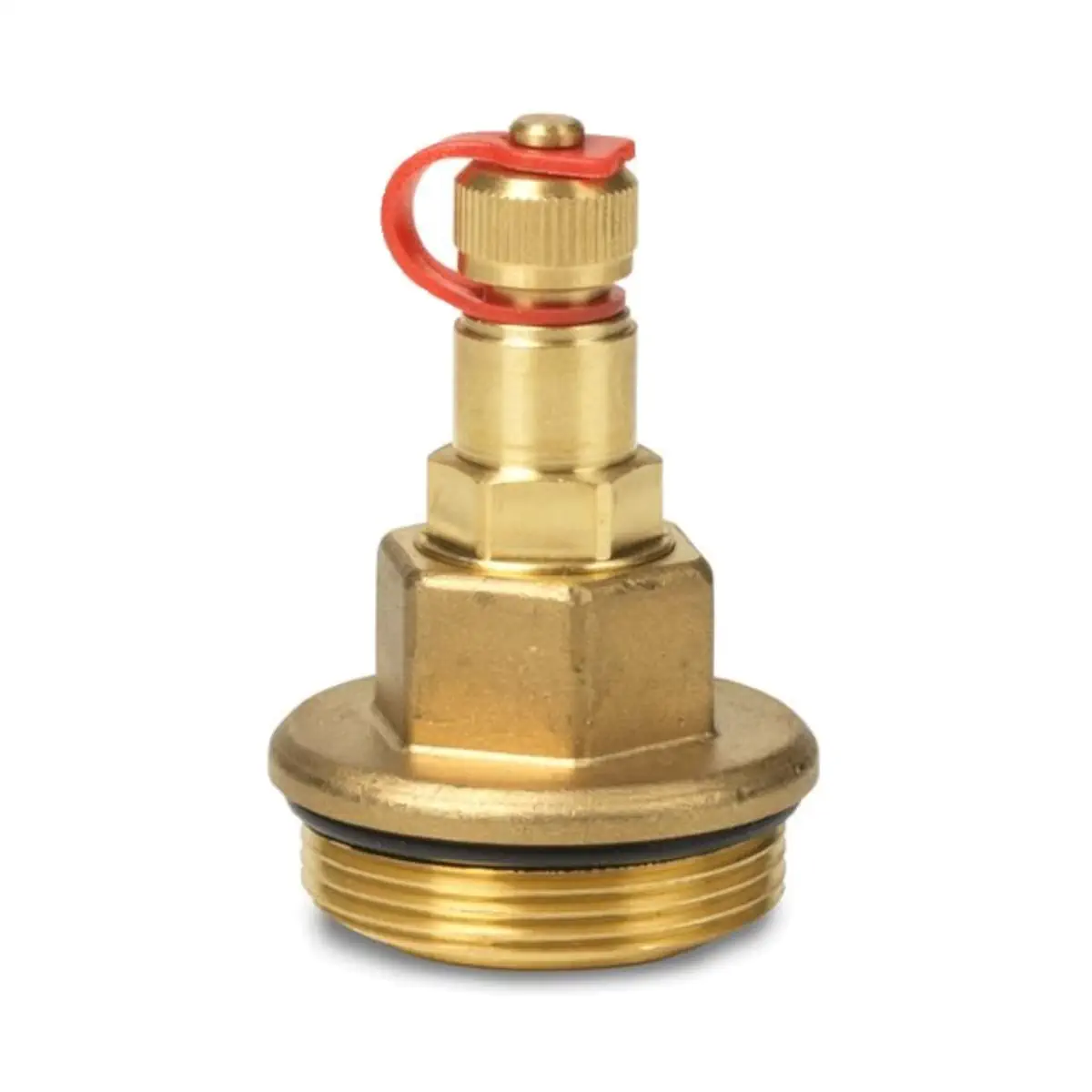

ALP59 Zapasowy króciec do pomiaru ciśnienia do zaworów VWPG51.. DN15

ALP59 to zapasowy króciec (nipple) portu pomiarowego P/T przeznaczony do 6-portowych zaworów PICV Siemens VWPG51.15L0.9 oraz VWPG51.15F1.2 (modele DN15). Element służy jako część/uzupełnienie osprzętu portu P/T do pomiarów różnicy ciśnień Δp w instalacjach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Model: ALP59
• Numer katalogowy (stock number): S55846-Z148
• Typ: zapasowy króciec portu pomiarowego P/T
• Kompatybilność: VWPG51.15L0.9 oraz VWPG51.15F1.2 (DN15)

Zastosowanie

• Jako część zamienna portu P/T w zaworach VWPG51.15L0.9 i VWPG51.15F1.2 (DN15).
• Do zastosowań, w których wykorzystywany jest port P/T do pomiaru Δp w układach HVAC.

Podsumowanie

Siemens ALP59 (S55846-Z148) to zapasowy króciec portu P/T dedykowany zaworom VWPG51.15L0.9 i VWPG51.15F1.2 w wykonaniu DN15, stanowiący praktyczne akcesorium serwisowe do utrzymania funkcjonalności punktów pomiarowych P/T.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest częścią osprzętu punktu pomiarowego P/T i jest przeznaczony wyłącznie do współpracy z zaworami Siemens VWPG51.15L0.9 oraz VWPG51.15F1.2 (modele DN15).
• Stosować wyłącznie zgodnie z dokumentacją producenta oraz z przeznaczeniem jako zapasowy króciec / nyppel portu P/T.
• Należy przestrzegać krajowych przepisów bezpieczeństwa. Nieprzestrzeganie obowiązujących przepisów może prowadzić do obrażeń ciała oraz szkód materialnych.
• Montaż, wymianę i czynności serwisowe wykonywać wyłącznie przez osoby posiadające odpowiednie kwalifikacje, zgodnie z dokumentacją producenta.
• Przed rozpoczęciem prac serwisowych w instalacji należy wyłączyć pompę i odłączyć zasilanie urządzeń współpracujących, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji oraz poczekać, aż rurociągi całkowicie ostygną.
• Połączenia elektryczne urządzeń współpracujących odłączać wyłącznie wtedy, gdy jest to konieczne do wykonania prac serwisowych.
• Podczas prac przy porcie P/T należy upewnić się, że instalacja nie jest pod ciśnieniem. Prace przy instalacji pod ciśnieniem mogą spowodować wyciek medium i zagrożenie dla użytkownika.
• Produkt należy stosować wyłącznie w instalacjach zamkniętych, zgodnie z wymaganiami dla systemu, z którym współpracuje.
• Należy stosować wyłącznie z mediami dopuszczonymi dla współpracującego zaworu: woda lodowa, gorąca woda oraz woda z dodatkiem środka przeciwzamrożeniowego (maks. 50% glikolu), w zakresie temperatur medium 0…90°C.
• Nie stosować elementu poza parametrami roboczymi układu. Dla współpracującego zaworu maksymalne ciśnienie robocze oraz maksymalne ciśnienie różnicowe wynoszą 400 kPa (4 bar).
• W celu zwiększenia bezpieczeństwa działania producent zaleca stosowanie filtra w instalacji oraz unikanie kawitacji.
• Produkt należy dobierać i montować wyłącznie zgodnie z kompatybilnością wymiarową i typem przyłącza przewidzianym przez producenta.

Pliki do pobrania:
ALP59 Karta katalogowa
