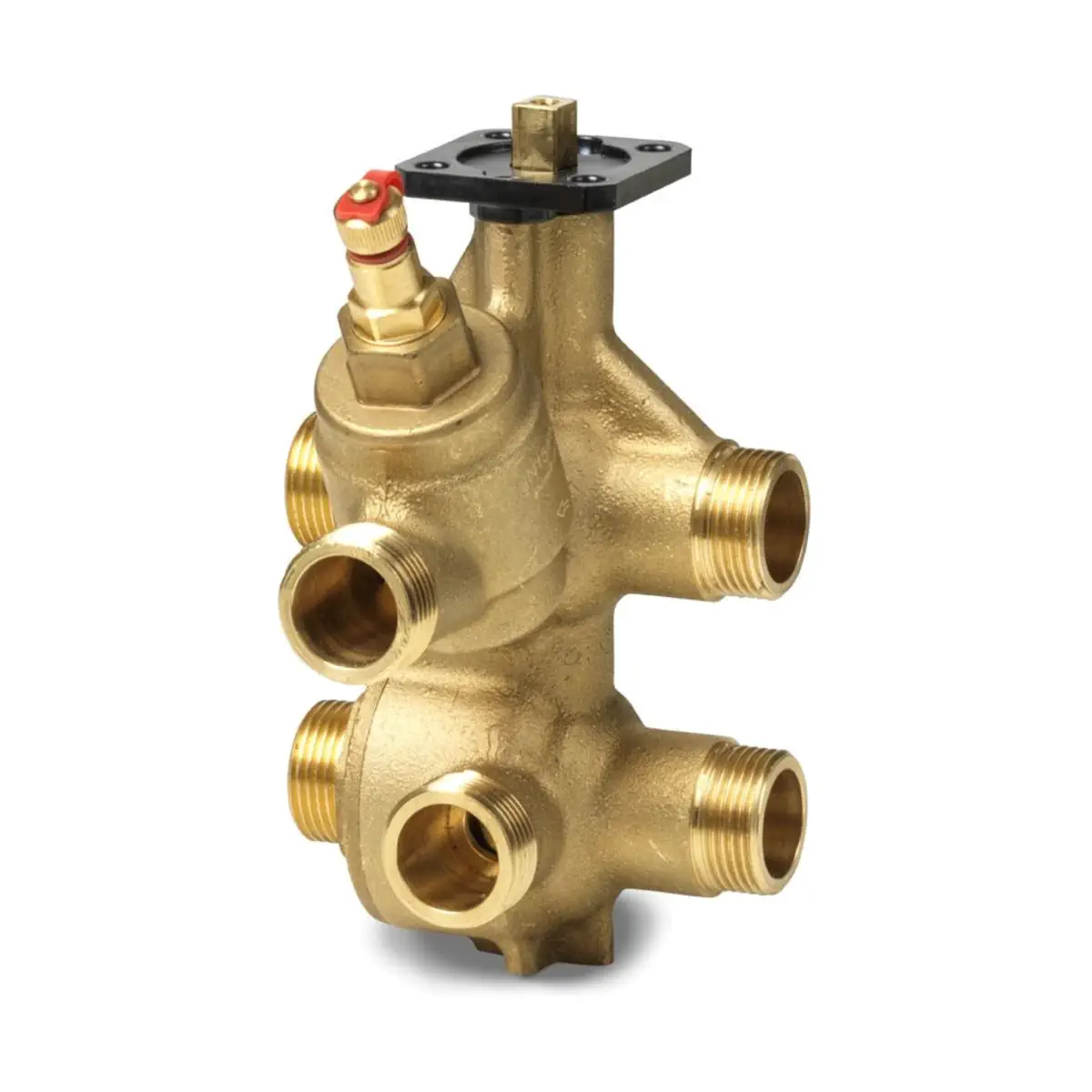

VWPG51.15L0.9Q Zawór PICV sześciodrogowy gwintowany, DN15, przepływ 820l/h, współpracuje z GDB161.9.., przyłącza G¾, przyłącze do pomiaru ciśnienia

VWPG51.15L0.9Q to 6-portowy zawór kulowy PICV (Pressure Independent Control Valve) z serii Siemens ACVATIX™, przeznaczony do instalacji wentylacji i klimatyzacji oraz aplikacji strefowych i pomieszczeniowych. Zawór posiada zintegrowany regulator różnicy ciśnień (DP), dzięki czemu zapewnia niezależną od ciśnienia regulację przepływu zarówno dla trybu chłodzenia, jak i grzania. Wersja Q jest wyposażona w port P/T (punkt testowy) do pomiaru Δp (z odpowiednim osprzętem).

Najważniejsze cechy

• Producent: Siemens
• Model: VWPG51.15L0.9Q
• Typ: 6-portowy zawór kulowy PICV z wbudowanym regulatorem Δp
• Zastosowanie: pomieszczenia/strefy HVAC; sufit grzewczo-chłodzący i klimakonwektory (fan coil)
• Średnica nominalna: DN15
• Przyłącza: G ¾” z gwintem zewnętrznym, ISO 228-1
• Zakres przepływu (dla tego modelu): 35…820 l/h
• Zakres Δp: od Δpmin zależnego od przepływu do 400 kPa (4 bar)
• PN: PN 25
• Kąt obrotu: 90° (zawór zamknięty przy 45°)
• Port P/T: tak (wersja Q) – do pomiaru różnicy ciśnień Δp
• Kompatybilne siłowniki obrotowe: GDB161.9../6P, GDB161.9../6W, GDB161.9E/MO6P

Zastosowanie

Zawór VWPG51.15L0.9Q jest przeznaczony do pracy w obiegach zamkniętych. Stosuje się go jako zawór regulacyjny z automatycznym równoważeniem hydraulicznym m.in. w:

• sufitach grzewczo-chłodzących,
• klimakonwektorach (fan coil),
• układach, w których jedna armatura z siłownikiem ma obsługiwać dwa źródła (grzanie/chłodzenie).

Zasada działania (PICV 6-port)

Wbudowany regulator różnicy ciśnień utrzymuje kontrolowaną Δp po stronie wlotu zaworu dla przepływu w trybie chłodzenia oraz grzania. Podczas przełączania pomiędzy trybami ciśnienie wlotowe P1 jest doprowadzane na górną stronę regulatora Δp poprzez wewnętrzną kapilarę, której połączenie przełącza się między stroną chłodzenia i grzania (przez otwór w trzpieniu zaworu). Dzięki temu jeden regulator Δp zapewnia pełną, niezależną od ciśnienia kontrolę przepływu po obu stronach.

Pozycje zaworu

• 0° i 90°: pozycje pracy umożliwiające sterowanie pomiędzy dwoma źródłami.
• 45°: pozycja zamknięcia.
• Kąt obrotu: łącznie 90°.

Funkcja wyrównania ciśnienia w stanie zamkniętym

Zawór posiada wewnętrzną funkcję wyrównania ciśnienia, która wspiera bezpieczną pracę sufitów grzewczo-chłodzących i klimakonwektorów, gdy zawór pozostaje w pozycji zamkniętej (45°). Aby podczas pracy obiegi grzania i chłodzenia były bezpiecznie rozdzielone, ciśnienie systemowe w obu obiegach musi mieć tę samą wartość.

Pomiar Δp (wersja Q)

Model VWPG51.15L0.9Q posiada port P/T. Do wykonania pomiaru różnicy ciśnień Δp wymagane są: zawór w wersji Q oraz złączka testowa ALP.. (zamawiana osobno).

Dane techniczne

• PN: PN 25
• Maks. różnica ciśnień: 400 kPa (4 bar)
• Zakres przepływu: 35…820 l/h
• Dopuszczalne medium: woda lodowa, woda gorąca, woda z glikolem (maks. 50%)
• Zalecenie: uzdatnianie wody zgodnie z VDI 2035
• Temperatura medium: 0…90°C
• Szczelność (przeciek): klasa IV (0…0,01% V100) wg EN 1349
• Dokładność przepływu (średnia): ±20 l/h poniżej 200 l/h oraz ±10% powyżej 200 l/h (od Δpmin do Δpmax)
• Kąt obrotu: 90° (zamknięcie przy 45°)

Materiały

• Korpus zaworu: mosiądz odporny na odcynkowanie DZR (CW602N)
• Kula: mosiądz DZR, niklowany
• Uszczelnienie: PTFE wzmocnione włóknem szklanym i węglowym
• Regulator Δp: PPS (40% włókna szklanego)
• Sprężyna: stal nierdzewna
• Membrana: HNBR
• O-ringi: EPDM
• Trzpień: stal nierdzewna
• Płyta montażowa siłownika: PPS GF40

Kompatybilne siłowniki

Zawór VWPG51.15L0.9Q może współpracować z elektromotorycznymi siłownikami obrotowymi:

• GDB161.9../6P
• GDB161.9../6W
• GDB161.9E/MO6P (Modbus RTU)

Wymiary i masa

• Przyłącza: G ¾”
• D: 42 mm
• Masa: ok. 1,9 kg
• Wysokość H (z siłownikiem): > 200 mm

Montaż, uruchomienie i serwis

• Kierunek przepływu: montować zgodnie z oznaczeniem kierunku przepływu na korpusie zaworu.
• Pozycja dostawy: zawór dostarczany w pozycji zamkniętej (45°).
• Płukanie / próba ciśnieniowa: zawór musi być otwarty; płukać wyłącznie w prawidłowym kierunku przepływu.
• Ograniczenie: różnica ciśnień na torze regulacji nie może przekroczyć 400 kPa.
• Obsługa serwisowa: zawór jest bezobsługowy; elementów (m.in. grzybek, trzpień, membrana) nie należy demontować.
• Uwaga na nieszczelność: dławica uszczelniająca trzpienia nie jest wymienna – w razie przecieku należy wymienić cały zawór.

Podsumowanie

Siemens VWPG51.15L0.9Q to kompaktowy 6-portowy zawór PICV DN15 z gwintami zewnętrznymi G ¾”, zaprojektowany do precyzyjnej regulacji i przełączania grzanie/chłodzenie przy jednoczesnym utrzymaniu stabilnego przepływu niezależnie od wahań ciśnienia. Wbudowany regulator Δp, pozycja zamknięcia 45° oraz port P/T w wersji Q czynią go praktycznym rozwiązaniem dla sufitów grzewczo-chłodzących i klimakonwektorów w nowoczesnych instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens ACVATIX VWPG51.15L0.9Q – 6-drogowy, niezależny od ciśnienia zawór regulacyjny kulowy (PICV), DN15, z przyłączami gwintowanymi G 3/4" i portem P/T.
• Produkt jest przeznaczony do stosowania w zamkniętych obiegach HVAC, w instalacjach sufitów grzewczo-chłodzących oraz klimakonwektorów.
• Dopuszczalne medium: woda lodowa, gorąca woda oraz woda z dodatkiem środka przeciw zamarzaniu (maks. 50% glikolu). Temperatura medium: 0…90 °C.
• Ciśnienie robocze wynosi maksymalnie 400 kPa (4 bar). Maksymalna różnica ciśnień na torze regulacyjnym zaworu nie może przekraczać 400 kPa. Przekroczenie tej wartości może spowodować uszkodzenie urządzenia lub instalacji.
• Produkt należy montować i uruchamiać zgodnie z krajowymi przepisami bezpieczeństwa oraz właściwą dokumentacją producenta.
• Zawór wolno uruchomić wyłącznie po prawidłowym sprzęgnięciu z odpowiednim siłownikiem obrotowym. Nie uruchamiać produktu bez poprawnie zamontowanego siłownika.
• Przed montażem należy przeprowadzić test działania i ręcznie wykonać jeden pełny ruch roboczy urządzenia.
• Zawór należy montować wyłącznie we właściwej pozycji montażowej oraz zgodnie z oznaczonym kierunkiem przepływu na korpusie. Nieprawidłowy montaż może spowodować nieprawidłową pracę lub uszkodzenie produktu.
• Podczas płukania instalacji i prób ciśnieniowych zawór musi pozostawać w pozycji otwartej. Silne uderzenia hydrauliczne mogą uszkodzić zamknięty zawór PICV.
• Przed rozpoczęciem prac serwisowych należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji oraz odczekać do całkowitego ostygnięcia rur.
• Podczas prac serwisowych nie wolno demontować elementów takich jak grzyb/zatyczka zaworu, trzpień, membrana i podobne części wewnętrzne.
• Dławnica uszczelniająca trzpienia nie podlega wymianie. W przypadku wystąpienia nieszczelności należy wymienić cały zawór.
• Urządzenie jest bezobsługowe i nie posiada wymiennego wkładu regulacyjnego.
• W celu zwiększenia bezpieczeństwa działania producent zaleca zastosowanie filtra w instalacji oraz zapewnienie pracy bez kawitacji.
• Pozycja zamknięta zaworu odpowiada ustawieniu 45°. Produkt jest dostarczany fabrycznie w pozycji zamkniętej.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako urządzenie zgodnie z lokalnymi i aktualnie obowiązującymi przepisami.
• Produkt nie posiada oznaczenia CE w zakresie dyrektywy ciśnieniowej 2014/68/UE zgodnie z art. 4 ust. 3 (dobra praktyka inżynierska; bez certyfikacji CE dla tego zakresu wyrobu).
