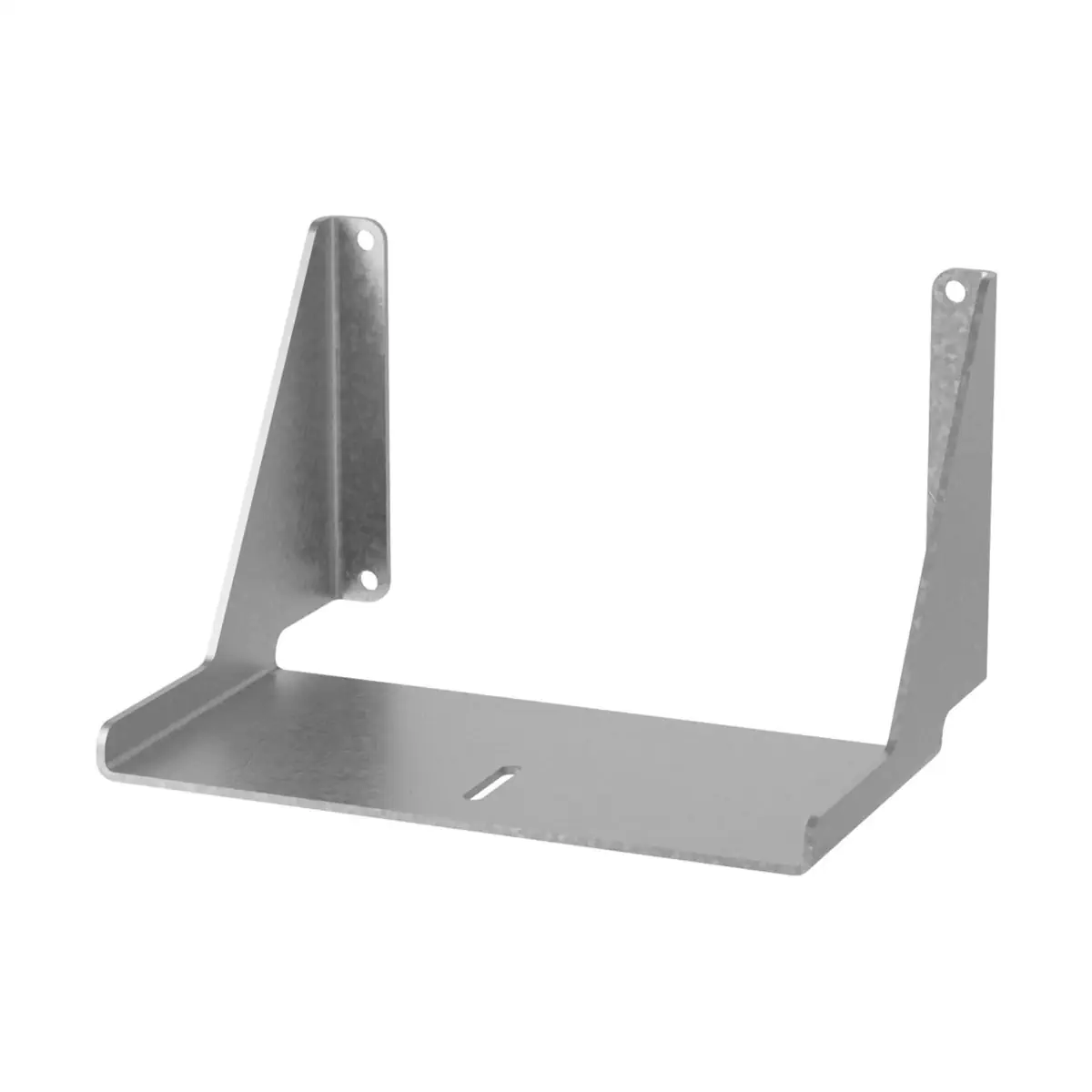

ALP61 Wspornik montażowy do zaworów VWPG51..

Przejdź do sekcji Opinie

Siemens ALP61 to wspornik montażowy ze stali nierdzewnej, przeznaczony do pewnego zamocowania 6-portowego zaworu PICV Siemens ACVATIX™ VWPG51.. w instalacjach HVAC (wentylacja i klimatyzacja). Zapewnia stabilne podparcie zespołu zaworu podczas podłączeń i prac serwisowych, a dzięki kompaktowym wymiarom (m.in. L1 160 mm, H2 100 mm, grubość 2 mm) ułatwia zabudowę. Do montażu wymagane są śruba M4 x 8 mm oraz podkładka DIN 125 (brak w komplecie). Nr kat. S55846-Z158.

Przejdź do pełnego opisu

212,04 zł

Ilość

szt.

Dostępność:

5-10 dni | + kurier, paczkomat 1-2 dni

Dostawa: Kurier InPost - 20,00 zł
Paczkomat InPost - 17,00 zł
Odbiór osobisty - 0,00 zł

Opis

ALP61 to wspornik montażowy ze stali nierdzewnej, przeznaczony do montażu 6-portowego zaworu PICV Siemens ACVATIX™ VWPG51.. w instalacjach wentylacji i klimatyzacji. Do przymocowania zaworu do wspornika wymagane są śruba M4 x 8 mm oraz podkładka DIN 125 (elementy te nie są częścią dostawy).

Najważniejsze cechy

Producent: Siemens
Model: ALP61
Typ: wspornik montażowy (mounting bracket)
Materiał: stal nierdzewna
Numer katalogowy (Stock number): S55846-Z158

Zastosowanie

Montaż 6-portowego zaworu PICV VWPG51.. w miejscu instalacji.
Ułatwia stabilne zamocowanie zespołu zaworu podczas podłączeń i prac serwisowych.

Montaż

Do zamocowania zaworu do wspornika wymagane są: M4 x 8 mm oraz podkładka DIN 125.
Śruba i podkładka nie są dołączone do dostawy.

Dane techniczne

Materiał: stal nierdzewna

Wymiary

L1: 160 mm
L2: 140 mm
L3: 150 mm
L4: 4,5 mm
H1: 80 mm
H2: 100 mm
H3: 24,5 mm
H4: 12,75 mm
t: 2 mm
d: 0,52 mm

Podsumowanie

Siemens ALP61 to solidny, nierdzewny wspornik montażowy dedykowany do instalacji 6-portowego zaworu PICV VWPG51... Prosta konstrukcja oraz jasno określone wymagania montażowe (M4 x 8 mm + DIN 125, brak w komplecie) ułatwiają przygotowanie instalacji i poprawne zamocowanie armatury.

Pliki do pobrania:
ALP61 Karta katalogowa
