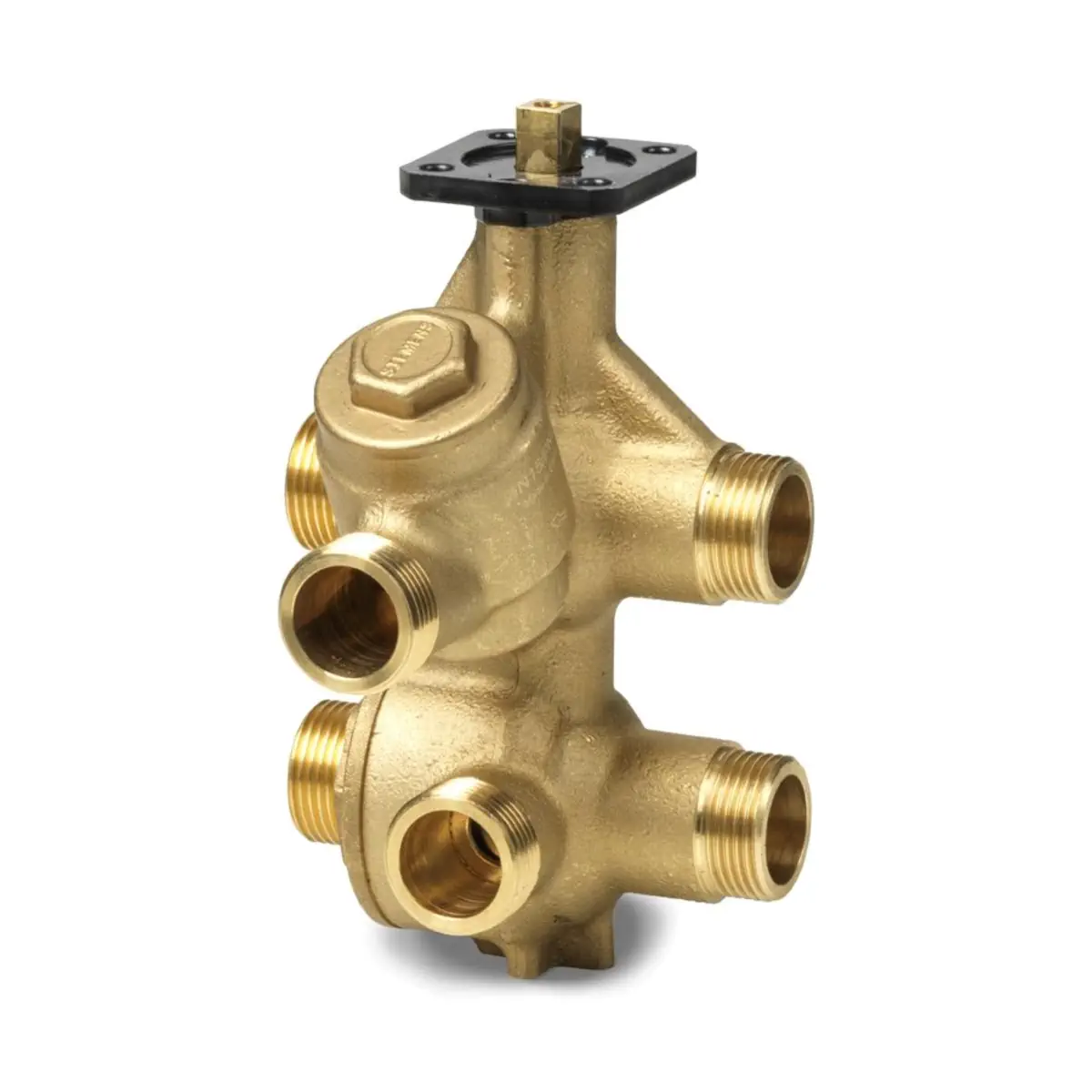

VWPG51.20F4.3 Zawór PICV sześciodrogowy gwintowany, DN20, przepływ 4250l/h, współpracuje z GDB161.9.., przyłącza G1

VWPG51.20F4.3 to 6-portowy, ciśnieniowo niezależny zawór regulacyjny kulowy (PICV) z serii Siemens ACVATIX™, przeznaczony do zastosowań w instalacjach pokojowych i strefowych HVAC, w szczególności w sufitach grzewczo-chłodzących oraz klimakonwektorach (fan coil). Zawór posiada zintegrowany regulator różnicy ciśnień (DP), dzięki czemu zapewnia automatyczne zrównoważenie hydrauliczne i stabilny przepływ niezależnie od zmian ciśnienia w układzie. Wersja VWPG51.20F4.3 jest wykonana w DN20 z przyłączami G 1” (gwint zewnętrzny) i jest dostosowana do przepływów w zakresie 460…4250 l/h. Zawór realizuje przełączanie między dwoma źródłami (np. grzanie/chłodzenie) w zakresie 0…90° oraz posiada pozycję zamkniętą przy 45°.

Najważniejsze cechy

• Producent: Siemens
• Model: VWPG51.20F4.3
• Typ: 6-port Pressure Independent Control Ball Valve (PICV) – zawór kulowy regulacyjny z niezależnością od ciśnienia
• Zastosowanie: sufity grzewczo-chłodzące i klimakonwektory (fan coil) jako zawór regulacyjny z automatycznym balansem hydraulicznym
• Układ: do obiegów zamkniętych
• Średnica nominalna: DN20
• Przyłącza: G 1” (gwint zewnętrzny) wg ISO 228-1
• Zakres przepływu: 460…4250 l/h
• Zintegrowany regulator DP: utrzymuje kontrolowaną różnicę ciśnień po stronie wlotu dla przepływów grzania i chłodzenia
• Kąt obrotu: 90°
• Pozycja zamknięta: 45°
• Maks. różnica ciśnień: 400 kPa (4 bar)
• Dokładność przepływu (średnia): ±10% powyżej 200 l/h (od Δpmin do Δpmax)
• Kompatybilność: możliwość współpracy z elektromotorycznymi siłownikami obrotowymi serii GDB161.9../6P, GDB161.9../6W oraz GDB161.9E/MO6P

Zastosowanie

Zawór VWPG51.20F4.3 jest przeznaczony do kontroli przepływu i przełączania między dwoma źródłami (np. obiegiem grzania i chłodzenia) w aplikacjach terminalowych HVAC. Typowe zastosowania obejmują:

• sufity grzewczo-chłodzące,
• klimakonwektory (fan coil),
• instalacje pokojowe i strefowe w systemach wentylacji i klimatyzacji.

Zasada działania (PICV 6-port)

Wewnątrz korpusu zaworu znajduje się regulator różnicy ciśnień, który utrzymuje zadaną różnicę ciśnień na torze regulacji po stronie wlotu – zarówno dla przepływu w trybie chłodzenia, jak i grzania. Podczas przełączania między trybami, ciśnienie wlotowe jest doprowadzane do regulatora DP poprzez wewnętrzne połączenie kapilarne, którego strona działania zmienia się zależnie od aktualnego trybu. Efektem jest pełna, ciśnieniowo niezależna regulacja przepływu dla obu kierunków pracy jednym zaworem.

Pozycje pracy zaworu

• 0° oraz 90°: pozycje przełączania między dwoma źródłami.
• 45°: pozycja zamknięta.

Funkcja wyrównania ciśnienia w pozycji zamkniętej

Zawór posiada wewnętrzną funkcję wyrównania ciśnienia, która wspiera bezpieczną pracę sufitów grzewczo-chłodzących i klimakonwektorów w stanie zamkniętym (45°). Zmiany temperatury medium w wymienniku mogą powodować wzrost lub spadek ciśnienia przy zamkniętym zaworze – funkcja wyrównania ciśnienia umożliwia odciążenie ciśnienia w wężownicy, gdy nie ma zapotrzebowania na grzanie lub chłodzenie.

Aby obiegi grzania i chłodzenia były bezpiecznie rozdzielone podczas pracy, ciśnienie systemowe w obu obiegach musi mieć tę samą wartość. Zaleca się stosowanie rozwiązań z naczyniami wzbiorczymi w obu obiegach jako środka zapobiegawczego.

Współpraca z siłownikami

• Zalecane serie siłowników: GDB161.9../6P, GDB161.9../6W (modulacja) oraz GDB161.9E/MO6P (Modbus RTU).
• Moment obrotowy siłowników (seria): 5 Nm.
• Czas pozycjonowania (seria): 150 s.
• Kierunek obrotu (domyślny dla serii GDB161.9../..6..): przeciwny do ruchu wskazówek zegara (CCW).
• Zalecana alokacja (CCW): tryb pracy 2 (porty 2–4) = chłodzenie, tryb pracy 1 (porty 1–3) = grzanie.

Dane techniczne

• PN: PN 25
• Różnica ciśnień (maks.): 400 kPa (4 bar)
• Medium: woda lodowa, woda gorąca, woda z dodatkiem środka przeciwzamarzaniowego (maks. 50% glikolu)
• Zalecenie: uzdatnianie wody wg VDI 2035
• Temperatura medium: 0…90 °C
• Kąt obrotu: 90°
• Pozycja zamknięta: 45°
• Klasa szczelności (przeciek): Class IV (0…0,01% przepływu V100) wg EN 1349
• Przyłącza: gwint zewnętrzny G 1” wg ISO 228-1
• Masa (VWPG51.20F4.3): 3,2 kg

Materiały

• Korpus zaworu: mosiądz odporny na odcynkowanie (DZR), CW602N
• Kula: mosiądz DZR, niklowany
• Uszczelnienie: PTFE, wzmacniane włóknem szklanym i węglowym
• Regulator DP: PPS (40% włókna szklanego)
• Sprężyna: stal nierdzewna
• Membrana: HNBR
• O-ringi: EPDM
• Trzpień: stal nierdzewna
• Płyta montażowa siłownika: PPS GF40

Akcesoria (dedykowane dla DN20)

• Zestawy złączek ALN.. (mosiądz DZR):
  • ALN15.206B/1 – połączenia: zawór G 1” → złączka R 3/4”
  • ALN15.256B – połączenia: zawór G 1” → złączka R 1”
• Osłona izolacyjna: ALI20VWPG51 (EPE – sieciowany spieniony polietylen)
• Konsola montażowa: ALP61 (stal nierdzewna)

Montaż i uruchomienie

• Montaż zaworu i siłownika: możliwy na budowie; nie są wymagane specjalne narzędzia ani nastawy.
• Kierunek przepływu: zawór należy zamontować zgodnie z oznaczeniem kierunku przepływu na korpusie.
• Stan dostawy: zawór jest dostarczany w pozycji zamkniętej (45°).
• Płukanie i próba ciśnieniowa: zawór musi być otwarty; płukanie wyłącznie w prawidłowym kierunku przepływu. Silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór 6-port.
• Ograniczenie: różnica ciśnień Δp na torze regulacji nie może przekroczyć 400 kPa.

Podsumowanie

Siemens VWPG51.20F4.3 to profesjonalny 6-portowy zawór PICV DN20 z gwintami zewnętrznymi G 1”, zaprojektowany do aplikacji fan coil i sufitów grzewczo-chłodzących w obiegach zamkniętych. Zintegrowany regulator DP zapewnia ciśnieniowo niezależną regulację przepływu w zakresie 460…4250 l/h, a charakterystyka pracy 0–90° z pozycją zamkniętą przy 45° umożliwia wygodne przełączanie między dwoma źródłami (grzanie/chłodzenie) z zachowaniem automatycznego zrównoważenia hydraulicznego.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens Acvatix VWPG51.20F4.3 – 6-drogowy zawór regulacyjny kulowy niezależny od ciśnienia (PICV), DN20, G 1", PN 25.
• Produkt jest przeznaczony do stosowania w zamkniętych obiegach instalacji HVAC, w szczególności z wodą lodową, wodą grzewczą oraz wodą z dodatkiem środka przeciwzamarzaniowego do maks. 50% glikolu.
• Dopuszczalna temperatura medium wynosi 0…90°C.
• Maksymalne dopuszczalne ciśnienie różnicowe na torze regulacyjnym zaworu wynosi 400 kPa. Przekroczenie tej wartości jest niedozwolone.
• Należy przestrzegać krajowych przepisów bezpieczeństwa oraz właściwych regulacji montażowych i eksploatacyjnych. Nieprzestrzeganie tych wymagań może prowadzić do obrażeń i szkód materialnych.
• Uruchomienie zaworu jest dozwolone wyłącznie po jego prawidłowym sprzęgnięciu z odpowiednim siłownikiem obrotowym wskazanym przez producenta.
• Przed montażem należy wykonać test działania urządzenia i jednokrotnie przesterować je ręcznie w pełnym zakresie.
• Zawór należy montować wyłącznie zgodnie z kierunkiem przepływu oznaczonym na korpusie oraz w dopuszczalnej pozycji montażowej określonej przez producenta.
• Podczas płukania instalacji oraz prób ciśnieniowych zawór musi pozostawać w pozycji otwartej. Silne uderzenia hydrauliczne mogą uszkodzić zamknięty zawór.
• Produkt jest dostarczany w pozycji zamkniętej pośredniej 45°.
• Podczas prac serwisowych należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji oraz poczekać, aż rurociągi całkowicie ostygną.
• Elementy zaworu takie jak grzyb, trzpień, membrana i inne części wewnętrzne nie mogą być demontowane podczas prac serwisowych.
• Dławnica uszczelniająca trzpienia nie podlega wymianie. W przypadku wystąpienia nieszczelności należy wymienić cały zawór.
• Aby zwiększyć niezawodność działania, producent zaleca stosowanie filtra oraz unikanie kawitacji w instalacji.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować zgodnie z lokalnymi przepisami, przez przeznaczone do tego kanały zbiórki.
• Zgodnie z dokumentacją producenta produkt podlega Dyrektywie Ciśnieniowej 2014/68/UE jako osprzęt ciśnieniowy, grupa płynów 2, bez certyfikacji CE według art. 4 ust. 3.
