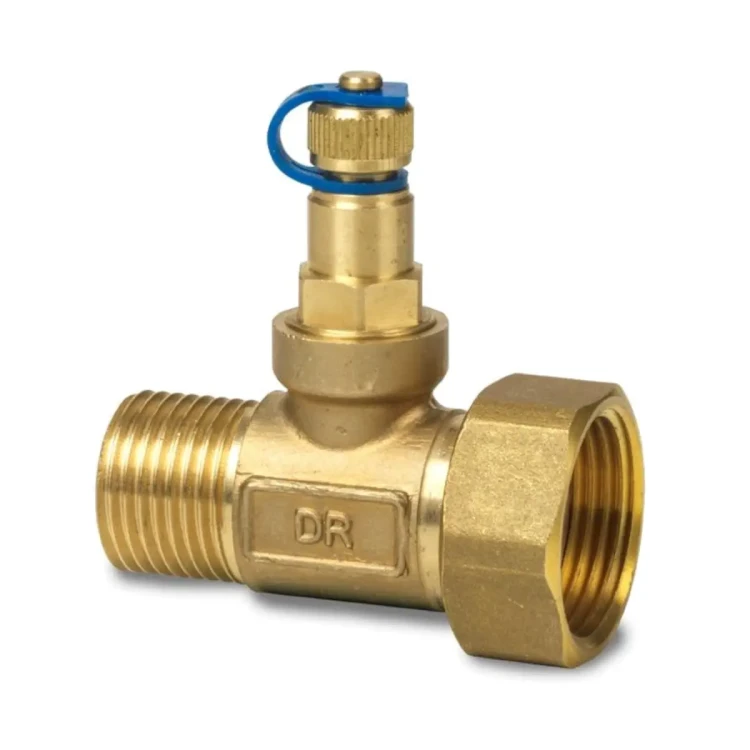

ALP56 Przyłącze z króćcem pomiaru ciśnienia do zaworów VWPG51..Q, przyłącze zaworu G¾, przyłącze instalacji R¾, DN15, mosiądz

ALP56 to oryginalny zestaw przyłączy punktów pomiarowych P/T firmy Siemens, przeznaczony do pomiaru różnicy ciśnień Δp w instalacjach z 6-portowymi zaworami PICV serii VWPG51..Q (modele DN15 z portami P/T). Zestaw wykonano z mosiądzu odpornego na odcynkowanie (DZR) i dostarczany jest jako komplet elementów potrzebnych do wykonania przyłącza pomiarowego.

Najważniejsze cechy

• Producent: Siemens
• Model: ALP56
• Numer katalogowy (stock number): S55846-Z143
• Typ: zestaw złączek / przyłącze P/T do pomiaru Δp
• Materiał: mosiądz DZR (dezincification resistant brass)
• Zastosowanie: pomiar Δp (różnicy ciśnień) na zaworach z portami P/T

Zastosowanie

ALP56 służy do wykonania przyłącza pomiarowego P/T umożliwiającego pomiar różnicy ciśnień Δp na zaworze. Jest stosowany jako akcesorium do 6-portowych zaworów regulacyjnych z regulatorem różnicy ciśnień (PICV) serii VWPG51.. w wykonaniu z portami P/T (VWPG51..Q).

Zgodność i przyłącza

• Przeznaczenie (valve type): VWPG51.15.. (DN15)
• Przyłącze od strony zaworu (G1): G 3/4"
• Przyłącze od strony złączki pomiarowej (G2): G 3/4" A
• Gwinty zewnętrzne: zgodne z ISO 228-2 (dla zestawów ALP..)

Co zawiera zestaw

• 1× nakrętka kołpakowa
• 1× złączka P/T z tulejami i wkładką (z elementami wg ISO 228-1)
• 1× uszczelka płaska

Dane techniczne (wymiary / masa)

• Wymiar C: 54 mm
• Wymiar H: 50 mm
• Masa: 0,175 kg

Podsumowanie

Siemens ALP56 to dedykowany, kompletny zestaw przyłącza P/T do pomiaru Δp na 6-portowych zaworach PICV VWPG51.15..Q. Wykonanie z mosiądzu DZR oraz standardowe gwinty G 3/4" sprawiają, że jest to praktyczne akcesorium do uruchamiania i weryfikacji pracy instalacji (kontrola różnicy ciśnień).
