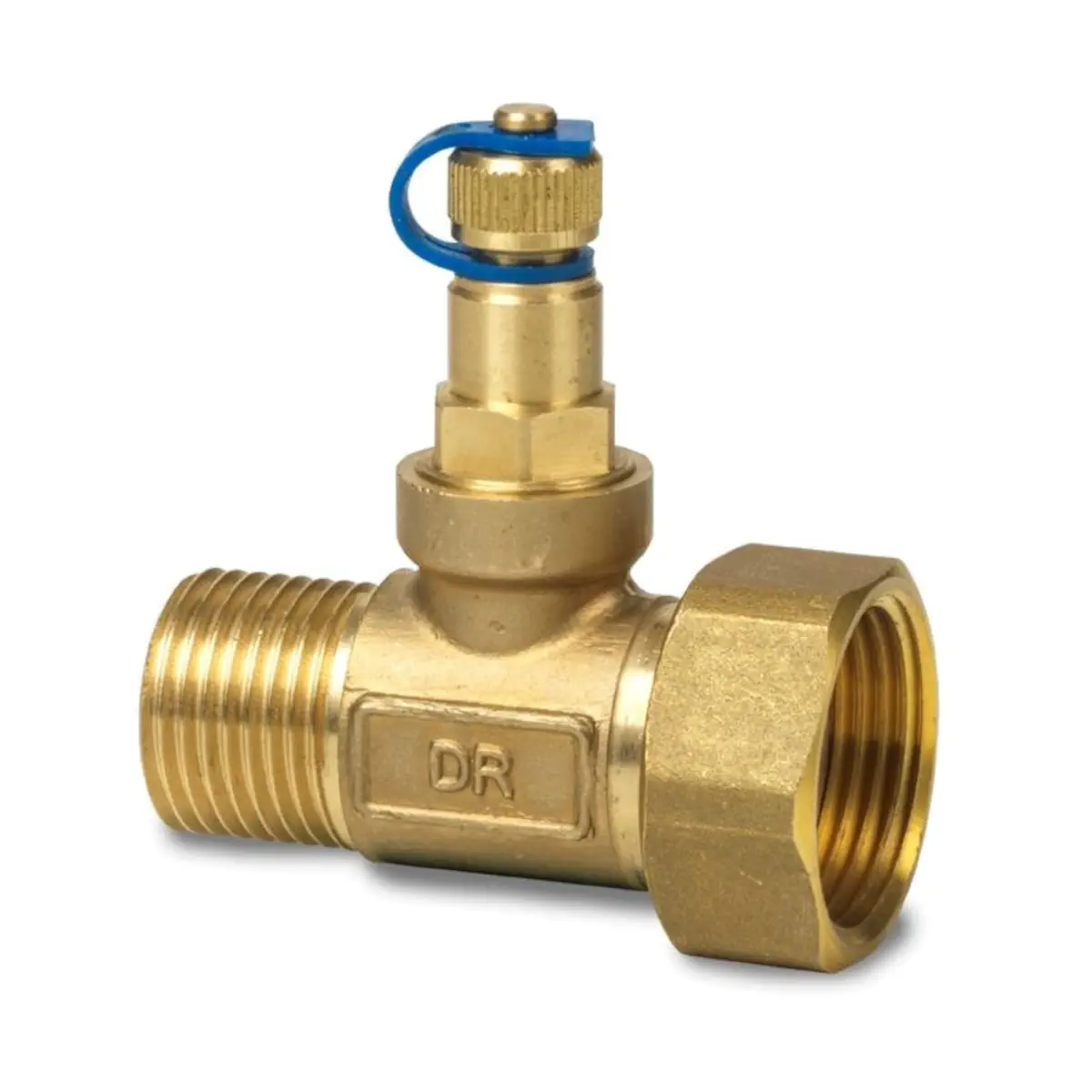

ALP58 Przyłącze z króćcem pomiaru ciśnienia do zaworów VWPG51..Q, przyłącze zaworu G1, przyłącze instalacji R1, DN20, mosiądz

ALP58 to zestaw złączki pomiarowej P/T (pressure/temperature) marki Siemens, przeznaczony do wykonywania pomiaru różnicy ciśnień Δp w instalacjach z 6-portowymi zaworami ACVATIX™ VWPG51.20... Zestaw stanowi akcesorium montowane na przyłączu zaworu i umożliwia podłączenie punktu testowego P/T.

Najważniejsze cechy

• Producent: Siemens
• Model: ALP58
• Typ: zestaw złączki pomiarowej P/T do pomiaru Δp
• Zastosowanie: pomiar różnicy ciśnień (Δp) w układach z zaworami 6-port PICV
• Kompatybilność (zawory): VWPG51.20..
• Przyłącza: G 1" – G 1"A
• Materiał: mosiądz odporny na odcynkowanie (DZR)

Zastosowanie i kompatybilność

ALP58 jest przeznaczony do zaworów VWPG51.20.. (DN20) jako akcesorium punktów testowych P/T. Do pomiaru Δp wymagane są zawory w wersji VWPG51..Q (z portami P/T) oraz odpowiedni zestaw złączki pomiarowej ALP.. (zamawiany oddzielnie).

Zakres dostawy

Zestaw ALP58 (mosiądz DZR) składa się z:

• 1× nakrętka
• 1× złączka P/T z tulejami i wkładką
• 1× płaska uszczelka

Wymiary i masa

• Wymiar C: 57,5 mm
• Wymiar H: 54 mm
• Masa: 0,228 kg

Podsumowanie

Siemens ALP58 to dedykowany zestaw złączki P/T do zaworów VWPG51.20.., umożliwiający realizację pomiaru różnicy ciśnień Δp w instalacji. Wykonanie z mosiądzu DZR oraz precyzyjnie określone przyłącza G 1" – G 1"A ułatwiają dobór i montaż w aplikacjach z 6-portowymi zaworami PICV.

Pliki do pobrania:
ALP58 Karta katalogowa
