VWPG51.15F1.2Q Zawór PICV sześciodrogowy gwintowany, DN15, przepływ 1200l/h, współpracuje z GDB161.9.., przyłącza G¾, przyłącze do pomiaru ciśnienia

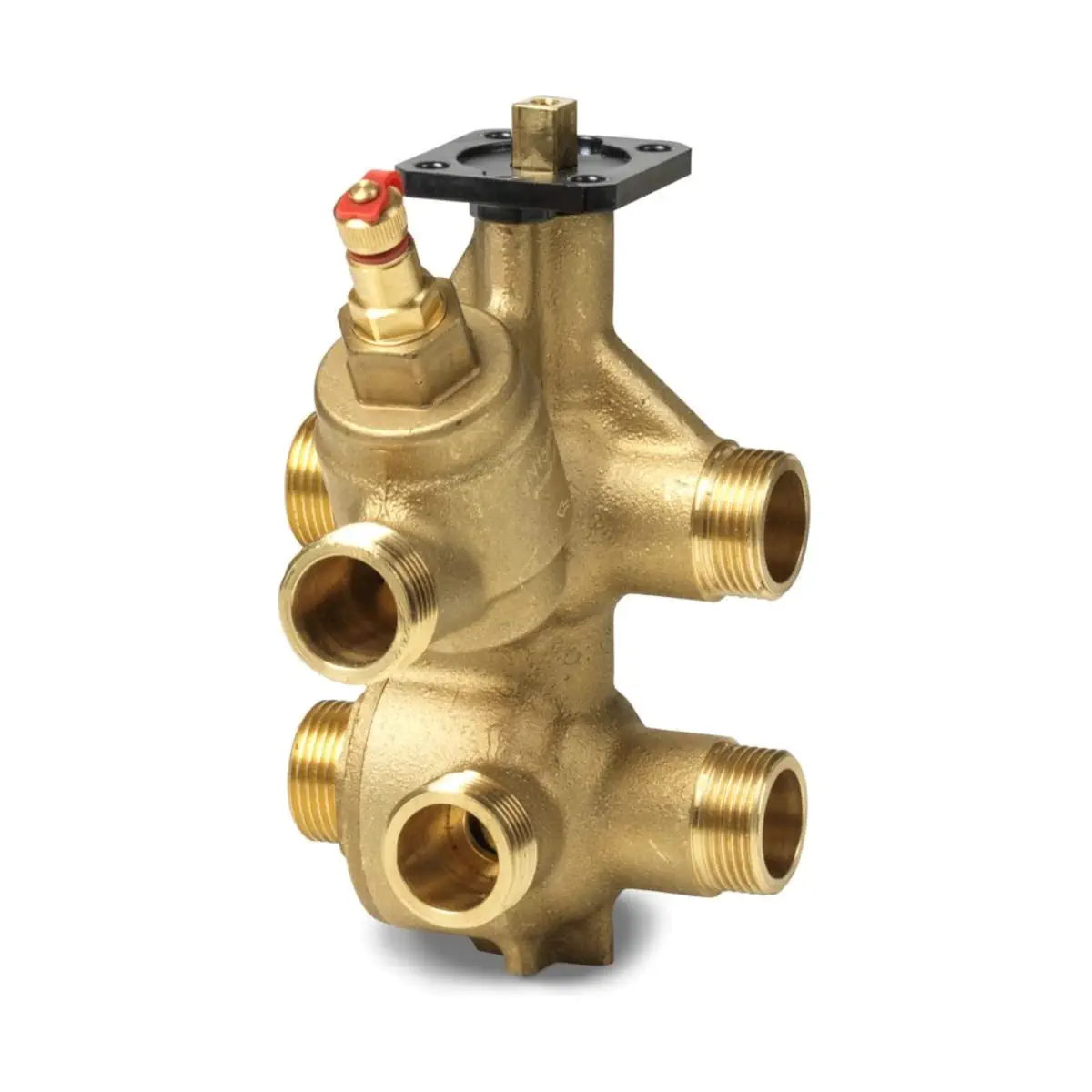

VWPG51.15F1.2Q to 6-portowy, ciśnieniowo niezależny zawór regulacyjny kulowy (PICV) z serii Siemens ACVATIX™, przeznaczony do pomieszczeniowych i strefowych instalacji wentylacji, klimatyzacji i ogrzewania. Zawór posiada zintegrowany regulator różnicy ciśnień (DP), dzięki czemu zapewnia automatyczne równoważenie hydrauliczne. Model w wersji Q wyposażony jest w port P/T (punkt pomiarowy) do pomiaru Δp. Korpus zaworu w wykonaniu DN15 wykonano z mosiądzu odpornego na odcynkowanie (DZR), a przyłącza mają gwint zewnętrzny G ¾” zgodny z ISO 228-1.

Najważniejsze cechy

• Producent: Siemens
• Seria / rodzina: ACVATIX™
• Model: VWPG51.15F1.2Q
• Typ: 6-portowy PICV – zawór kulowy regulacyjny z wbudowanym regulatorem DP
• Zastosowanie: sufity grzewczo-chłodzące i klimakonwektory (fan coils) jako zawór regulacyjny z automatycznym równoważeniem
• Układy: obiegi zamknięte
• DN: 15
• Przyłącza: gwint zewnętrzny G ¾” (ISO 228-1)
• Zakres przepływu: 210…1200 l/h
• Port P/T: tak (wersja Q)
• Kąt obrotu: 90° (pozycja zamknięta: 45°)
• Δp maks. na torze regulacji: 400 kPa (4 bar)
• Wymagane Δpmin (p1–p3) zależnie od nastawy przepływu: 15…23 kPa
• PN: PN 25

Zastosowanie

Zawór VWPG51.15F1.2Q jest stosowany w instalacjach HVAC, gdzie jeden zespół zaworu z siłownikiem ma realizować regulację przepływu oraz przełączanie między dwoma źródłami (np. chłodzenie/grzanie) przy zachowaniu niezależności przepływu od wahań ciśnienia. Rozwiązanie jest przeznaczone do obiegów zamkniętych.

Zasada działania (PICV 6-port)

Wewnątrz korpusu zaworu znajduje się regulator różnicy ciśnień, który utrzymuje stałą różnicę ciśnień po stronie wlotowej zaworu zarówno dla przepływu chłodzenia, jak i grzania. Podczas przełączania między trybami, ciśnienie wlotowe jest doprowadzane na odpowiednią stronę regulatora DP poprzez wewnętrzną kapilarę, której połączenie zmienia się między stroną chłodzenia i grzania przez otwór w trzpieniu zaworu. Dzięki temu jeden regulator DP zapewnia pełną, ciśnieniowo niezależną kontrolę przepływu po obu stronach.

Pozycje pracy

• 0° oraz 90° – pozycje sterowania pomiędzy dwoma źródłami (tryby pracy)
• 45° – pozycja zamknięta

Funkcja wyrównania ciśnienia (pozycja 45°)

Zawór posiada wewnętrzną funkcję wyrównania ciśnienia, która wspiera bezpieczną pracę sufitów grzewczo-chłodzących i klimakonwektorów w stanie zamkniętym. Przy braku zapotrzebowania na grzanie/chłodzenie (pozycja 45°) zapewniane jest odciążenie ciśnienia w wężownicy poprzez funkcję equalizacji. Aby obiegi grzania i chłodzenia były bezpiecznie rozdzielone podczas pracy, ciśnienie systemowe w obu obiegach musi mieć tę samą wartość.

Nastawa i regulacja przepływu

• Przepływ nominalny: 1200 l/h
• Zakres regulacji przepływu: 210…1200 l/h
• Ręczna nastawa (pre-setting): możliwa poprzez śruby nastawcze w siłownikach GDB161.9../6P (skala 1.0…4.0)
• Nastawa sygnałem: możliwa dla siłowników GDB161.9../6P oraz GDB161.9../6W (DC 0/2…10 V)
• Nastawa po magistrali: możliwa z siłownikiem GDB161.9E/MO6P (Modbus RTU)

Punkty pomiarowe P/T i pomiar Δp

Model VWPG51.15F1.2Q posiada port P/T. Do wykonania pomiaru Δp wymagane są złączki pomiarowe ALP.. (zamawiane oddzielnie).

• ALP55 – przyłącza: G ¾” (zawór) → G ½”A (złączka)
• ALP56 – przyłącza: G ¾” (zawór) → G ¾”A (złączka)

Kompatybilne siłowniki obrotowe

• GDB161.9../6P – siłowniki modulacyjne (DC 0/2…10 V)
• GDB161.9../6W – siłowniki modulacyjne (DC 0/2…10 V)
• GDB161.9E/MO6P – siłownik z komunikacją Modbus RTU

Dane techniczne

• Klasa ciśnieniowa: PN 25
• Δp maks.: 400 kPa (4 bar)
• Medium: woda lodowa, woda grzewcza, woda z dodatkiem glikolu (maks. 50%)
• Zalecenie: uzdatnianie wody wg VDI 2035
• Temperatura medium: 0…90 °C
• Kąt obrotu: 90°
• Pozycja zamknięta: 45°
• Szczelność / przeciek: klasa IV (0…0.01% przepływu V₁₀₀) wg EN 1349
• Dokładność przepływu (średnia): ±20 l/h poniżej 200 l/h; ±10% powyżej 200 l/h (od Δpmin do Δpmax)

Materiały

• Korpus zaworu: mosiądz DZR (CW602N)
• Kula: mosiądz DZR, niklowany
• Uszczelnienie: PTFE wzmocnione włóknem szklanym i węglowym
• Regulator DP: PPS (40% włókna szklanego)
• Sprężyna: stal nierdzewna
• Membrana: HNBR
• O-ringi: EPDM
• Trzpień: stal nierdzewna
• Płyta montażowa siłownika: PPS GF40

Wymiary i masa (VWPG51.15F1.2Q)

• Przyłącze: G ¾”
• Wymiar D: 42 mm
• L1 / L2: 46 mm / 92 mm
• Masa: 1.9 kg
• Wysokość H (z siłownikiem, wymagana przestrzeń montażowa): > 200 mm

Montaż, uruchomienie i eksploatacja

• Zawór należy montować zgodnie z kierunkiem przepływu oznaczonym na korpusie.
• Zawór jest dostarczany w pozycji zamkniętej (45°); przed uruchomieniem siłownik musi być prawidłowo zamontowany.
• Podczas płukania lub próby ciśnieniowej instalacji zawór musi być otwarty; silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór.
• Δpmax na torze regulacji nie może przekroczyć 400 kPa.
• Zawór jest bezobsługowy (bez wkładu/kartridża); elementy takie jak grzyb, trzpień, membrana itp. nie mogą być demontowane podczas serwisu.
• Dławnica uszczelnienia trzpienia nie jest wymienna; w razie nieszczelności należy wymienić cały zawór.

Podsumowanie

Siemens VWPG51.15F1.2Q to 6-portowy zawór kulowy PICV DN15 z wbudowanym regulatorem różnicy ciśnień, zapewniający ciśnieniowo niezależną regulację przepływu w zakresie 210…1200 l/h oraz przełączanie między trybami pracy (0°/90°) z pozycją zamkniętą (45°). Port P/T w wersji Q ułatwia pomiary podczas uruchomienia i serwisu, a gwinty G ¾” (ISO 228-1) zapewniają elastyczne wykonanie przyłączy w instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens Acvatix VWPG51.15F1.2Q – 6-drogowy, niezależny od ciśnienia zawór regulacyjny kulowy (PICV), DN15, z przyłączami gwintowanymi zewnętrznie G 3/4" oraz portem P/T.
• Produkt jest elementem ciśnieniowym PN 25. Dopuszczalne ciśnienie robocze wynosi 400 kPa (4 bar), a maksymalna różnica ciśnień na torze regulacyjnym nie może przekraczać 400 kPa.
• Dopuszczalne medium: woda lodowa, gorąca woda oraz woda z dodatkiem środka przeciwzamarzaniowego o maksymalnym stężeniu 50% glikolu. Zalecane uzdatnianie wody zgodnie z VDI 2035.
• Dopuszczalna temperatura medium: 0…90 °C. Podczas prac montażowych i serwisowych należy uwzględnić ryzyko poparzenia przez gorące elementy i medium.
• Stosować wyłącznie w układach zamkniętych oraz zgodnie z przeznaczeniem producenta, m.in. w instalacjach sufitów grzewczo-chłodzących i klimakonwektorów.
• Montaż, uruchomienie i serwis należy wykonywać zgodnie z dokumentacją producenta oraz krajowymi przepisami bezpieczeństwa. Nieprzestrzeganie przepisów może prowadzić do obrażeń i szkód materialnych.
• Uruchomienie zaworu jest dopuszczalne wyłącznie po prawidłowym sprzęgnięciu z odpowiednim siłownikiem obrotowym wskazanym przez producenta.
• Przed montażem należy przeprowadzić test działania i ręcznie wykonać pełny ruch roboczy urządzenia jeden raz.
• Zawór należy montować wyłącznie w prawidłowym kierunku przepływu oznaczonym na korpusie i etykiecie. Nieprawidłowy kierunek montażu może spowodować nieprawidłową pracę instalacji lub uszkodzenie produktu.
• Podczas płukania instalacji i prób ciśnieniowych zawór musi pozostawać w pozycji otwartej. Silne uderzenia hydrauliczne mogą uszkodzić zamknięty zawór PICV.
• Przed czynnościami serwisowymi należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji i odczekać do całkowitego ostygnięcia przewodów.
• W razie potrzeby odłączyć połączenia elektryczne. Przed ponownym uruchomieniem siłownik obrotowy musi być ponownie zamontowany prawidłowo.
• Podczas prac serwisowych nie wolno demontować elementów zaworu, takich jak grzyb/zatyczka, trzpień, membrana itp. Dławicy uszczelniającej trzpienia nie można wymienić; w przypadku nieszczelności należy wymienić cały zawór.
• Należy zapewnić pracę bez kawitacji oraz stosować filtr w instalacji w celu zwiększenia bezpieczeństwa działania.
• Zawór ma funkcję wewnętrznego wyrównania ciśnienia działającą w pozycji zamkniętej 45°. Zmiany temperatury medium w stanie zamkniętym mogą powodować nadciśnienie lub podciśnienie; niewłaściwe warunki pracy mogą doprowadzić do uszkodzenia elementów instalacji końcowej.
• Produkt należy montować z zachowaniem wymaganej przestrzeni montażowej i serwisowej. Dla modelu VWPG51.15F1.2Q całkowita wysokość montażowa wymaga przestrzeni >200 mm.
• Produkt należy utylizować zgodnie z przepisami dotyczącymi zużytego sprzętu. Nie wyrzucać z odpadami komunalnymi; przekazać do odpowiedniego punktu zbiórki zgodnie z lokalnymi przepisami.
• Zgodnie z dokumentacją producenta produkt podlega dyrektywie 2014/68/UE jako osprzęt ciśnieniowy, lecz dla tej klasy wyrobu występuje bez oznakowania CE w rozumieniu art. 4 ust. 3 tej dyrektywy.
