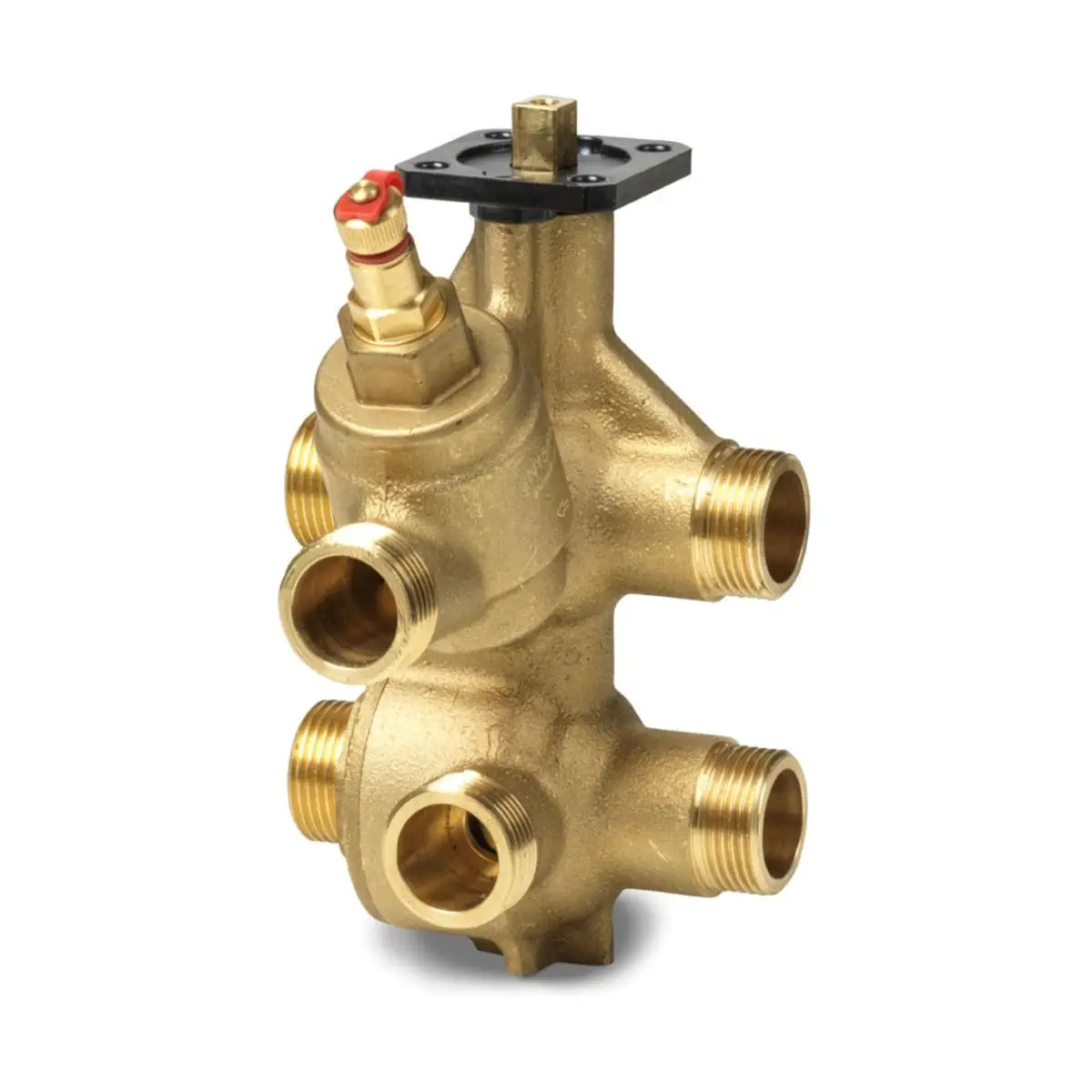

VWPG51.20F4.3Q Zawór PICV sześciodrogowy gwintowany, DN20, przepływ 4250l/h, współpracuje z GDB161.9.., przyłącza G1, przyłącze do pomiaru ciśnienia

VWPG51.20F4.3Q to 6-portowy, niezależny od ciśnienia zawór kulowy regulacyjny (PICV) Siemens ACVATIX™ z zintegrowanym regulatorem różnicy ciśnień (DP), przeznaczony do instalacji pomieszczeniowych i strefowych HVAC – szczególnie do sufitów grzewczo-chłodzących oraz klimakonwektorów (fan coil) w układach zamkniętych. Wersja Q posiada króćce pomiarowe P/T umożliwiające pomiar Δp (z użyciem dedykowanych złączek pomiarowych).

Najważniejsze cechy

• Producent: Siemens
• Model: VWPG51.20F4.3Q
• Typ: 6-portowy zawór kulowy PICV (pressure independent) z regulatorem DP
• Zastosowanie: sufity grzewczo-chłodzące i klimakonwektory (fan coil); instalacje HVAC (pomieszczenia / strefy)
• Układ: obiegi zamknięte
• DN: 20
• PN: 25
• Przyłącza: G 1" (gwint zewnętrzny) wg ISO 228-1
• Zakres przepływu V̇: 460…4250 l/h
• Maks. różnica ciśnień: 400 kPa (4 bar)
• Wymagane Δpmin (zależne od przepływu): wg tabel nastaw dla tego modelu typowo ok. 17…38 kPa
• Króćce pomiarowe: P/T port (wersja Q)
• Kąt obrotu: 90° (zawór zamknięty przy 45°)
• Dokładność przepływu (średnia): ±10% powyżej 200 l/h (od Δpmin do Δpmax)
• Medium: woda lodowa, gorąca oraz woda z glikolem (maks. 50%)
• Temperatura medium: 0…90°C
• Szczelność: klasa IV (0…0,01% V₁₀₀) wg EN 1349
• Masa: 3,4 kg

Zastosowanie

VWPG51.20F4.3Q łączy funkcję regulacji, przełączania (grzanie/chłodzenie) oraz automatycznego równoważenia hydraulicznego dzięki wbudowanemu regulatorowi różnicy ciśnień. Rozwiązanie pozwala sterować instalacją grzewczo-chłodzącą z użyciem jednego zaworu i siłownika.

Zasada działania i pozycje pracy

Wbudowany regulator DP utrzymuje różnicę ciśnień po stronie zasilania zaworu zarówno dla przepływu chłodzenia, jak i grzania. Podczas przełączania pomiędzy trybami, ciśnienie wejściowe jest doprowadzane do regulatora DP wewnętrzną kapilarą, dzięki czemu jeden regulator zapewnia pełną regulację niezależną od ciśnienia dla obu stron (grzanie/chłodzenie).

Położenia zaworu

• 0° – pozycja pracy dla jednego źródła (tryb 1 z dwóch).
• 90° – pozycja pracy dla drugiego źródła (tryb 2 z dwóch).
• 45° – pozycja zamknięta.

Zawór realizuje przełączanie pomiędzy dwoma źródłami w zakresie 0…90°, a w pozycji 45° pozostaje zamknięty. Kierunek zmiany kąta α jest przeciwny do ruchu wskazówek zegara (CCW).

Wyrównanie ciśnienia w stanie zamkniętym

Zawór posiada wewnętrzną funkcję wyrównania ciśnienia, która wspiera bezpieczną pracę sufitów grzewczo-chłodzących i klimakonwektorów przy zamkniętym zaworze (pozycja 45°), zapewniając odciążenie ciśnienia w wymienniku, gdy nie ma zapotrzebowania na grzanie lub chłodzenie.

Pomiar Δp (wersja Q)

• VWPG51.20F4.3Q posiada króćce P/T do pomiaru różnicy ciśnień.
• Do wykonania pomiaru Δp wymagane są złączki pomiarowe ALP.. (zamawiane oddzielnie) dla DN20:
  • ALP57 – przyłącza: zawór G 1" / sprzęg G 3/4" A
  • ALP58 – przyłącza: zawór G 1" / sprzęg G 1" A
• Akcesorium serwisowe P/T: ALP60 – zapasowy króciec P/T dla modelu DN20.

Kompatybilne siłowniki

Zawór VWPG51.20F4.3Q może współpracować z elektromotorycznymi siłownikami obrotowymi: GDB161.9../6P, GDB161.9../6W oraz GDB161.9E/MO6P.

Materiały (wybrane)

• Korpus: mosiądz odporny na odcynkowanie (DZR) CW602N
• Kula: mosiądz DZR, niklowany
• Uszczelnienie: PTFE wzmocnione włóknem szklanym i węglowym
• Trzpień: stal nierdzewna
• O-ringi: EPDM
• Membrana regulatora DP: HNBR

Montaż i uruchomienie

• Zawór dostarczany jest w pozycji zamkniętej (45°).
• Przed uruchomieniem zawór powinien być poprawnie sprzęgnięty z siłownikiem obrotowym.
• Podczas płukania lub próby ciśnieniowej instalacji zawór musi być otwarty; płukanie wykonywać wyłącznie w prawidłowym kierunku przepływu.
• Δp na torze regulacyjnym nie może przekroczyć 400 kPa.
• Zawór jest bezobsługowy (bez wkładu); elementy wewnętrzne nie są przeznaczone do demontażu serwisowego.

Akcesoria (opcjonalnie)

• Zestawy złączek (DZR) dla DN20:
  • ALN15.206B/1 – zawór G 1" / sprzęg R 3/4"
  • ALN15.256B – zawór G 1" / sprzęg R 1"
• Izolacja termiczna: ALI20VWPG51 (EPE). Przy zastosowaniach chłodzenia komfortu izolację należy przykleić do korpusu zaworu, aby zminimalizować ryzyko kondensacji pomiędzy zaworem a izolacją.
• Uchwyt montażowy: ALP61 (stal nierdzewna)

Podsumowanie

Siemens VWPG51.20F4.3Q to 6-portowy zawór PICV DN20 z przyłączami G 1", przeznaczony do instalacji grzewczo-chłodzących w HVAC, w tym sufitów grzewczo-chłodzących i klimakonwektorów. Zintegrowany regulator DP zapewnia regulację przepływu niezależną od wahań ciśnienia, a wersja Q umożliwia pomiar Δp przez króćce P/T (z odpowiednimi złączkami pomiarowymi).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens ACVATIX VWPG51.20F4.3Q – 6-drogowy, niezależny od ciśnienia zawór regulacyjny kulowy (PICV), DN20, z przyłączami gwintowanymi zewnętrznie G 1", z portem pomiarowym P/T.
• Produkt przeznaczony wyłącznie do zamkniętych obiegów instalacji HVAC, m.in. dla sufitów grzewczo-chłodzących i klimakonwektorów.
• Montaż, uruchomienie i serwis należy wykonywać zgodnie z dokumentacją producenta oraz właściwymi krajowymi przepisami bezpieczeństwa. Nieprzestrzeganie przepisów może prowadzić do obrażeń i szkód materialnych.
• Zawór wolno uruchamiać wyłącznie po prawidłowym sprzęgnięciu z odpowiednim siłownikiem obrotowym.
• Przed montażem należy przeprowadzić test działania i jednokrotnie ręcznie przesterować urządzenie w pełnym zakresie.
• Urządzenie należy montować wyłącznie w prawidłowej pozycji montażowej i zgodnie z oznaczonym kierunkiem przepływu na korpusie zaworu. Nieprawidłowy montaż może spowodować nieprawidłową pracę lub uszkodzenie instalacji.
• Podczas płukania instalacji i prób ciśnieniowych zawór musi pozostawać w pozycji otwartej. Silne uderzenia hydrauliczne mogą uszkodzić zamknięty zawór PICV.
• Maksymalne ciśnienie różnicowe na torze regulacyjnym zaworu nie może przekraczać 400 kPa. Przekroczenie tej wartości może spowodować uszkodzenie urządzenia.
• Dopuszczalne medium: woda lodowa, woda gorąca oraz woda z dodatkiem środka przeciwzamarzaniowego o maksymalnym stężeniu 50% glikolu. Temperatura medium: 0…90°C.
• Podczas prac serwisowych należy wyłączyć pompę i odłączyć zasilanie, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji oraz odczekać do całkowitego ostygnięcia rur.
• Nie wolno demontować elementów zaworu takich jak grzybek, trzpień, membrana i podobne części podczas prac serwisowych. Dławica uszczelniająca trzpień nie podlega wymianie; w przypadku nieszczelności należy wymienić cały zawór.
• Należy zapewnić brak kawitacji w instalacji oraz stosować filtr w celu zwiększenia niezawodności działania.
• Produkt należy utylizować zgodnie z przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego. Nie wyrzucać z odpadami komunalnymi.
• Zgodnie z dokumentacją producenta produkt podlega dyrektywie ciśnieniowej 2014/68/UE jako osprzęt ciśnieniowy, fluid group 2, bez oznakowania CE zgodnie z art. 4 ust. 3.
• Dane techniczne dla konkretnych zastosowań są ważne wyłącznie w połączeniu z kompatybilnymi produktami Siemens wskazanymi przez producenta.
