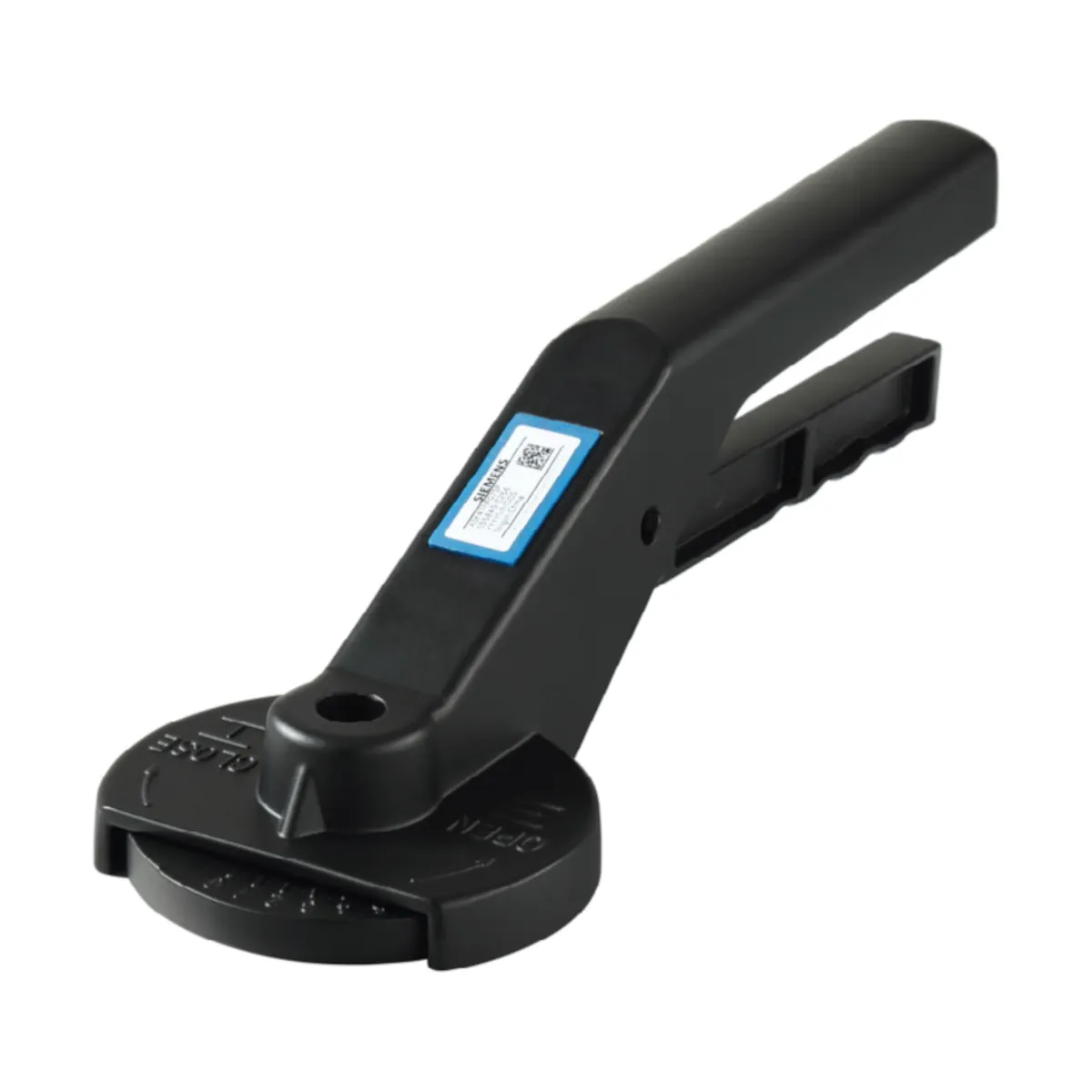

ASK41NF04SP Dźwignia do klap odcinających VFW41.. i VFL41.., DN40..65

ASK41NF04SP to nastawnik ręczny (blokowana dźwignia) przeznaczony do ręcznego ustawiania klap odcinających Siemens Acvatix™ VFW41.. oraz VFL41.. w zakresie średnic DN 40…65. Umożliwia ustawienie klapy w położeniach od 0 do 90°, z precyzyjną regulacją co 10°, a dzięki barierze przeciw-kondensacyjnej sprawdza się w typowych aplikacjach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Model: ASK41NF04SP
• Typ: nastawnik ręczny (blokowana dźwignia) do klap odcinających
• Kompatybilność: klapy odcinające Siemens VFW41.. i VFL41..
• Zakres DN (dla tego modelu): DN 40…65
• Pozycje krańcowe: 0° i 90°
• Nastawa pośrednia: ustawianie klapy co 10°
• Bariera przeciw-kondensacyjna
• Prosty montaż

Zastosowanie

ASK41NF04SP służy do ręcznego otwierania/zamykania oraz pozycjonowania klap odcinających VFW41.. i VFL41.. w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC), gdy wymagane jest sterowanie ręczne.

Funkcje i obsługa

• Blokowana dźwignia z pozycjami krańcowymi 0° i 90°.
• Stopniowe ustawianie położenia klapy z krokiem 10°.

Dane techniczne

• Materiał: odlewane ciśnieniowo aluminium
• Zakres DN: DN 40…65

Wymiary i masa

• L: 195 mm
• H: 68 mm
• D (Ø): 5,5 mm
• S: 11 mm
• F (Ø): 42 mm
• Masa: 0,32 kg

Podsumowanie

Siemens ASK41NF04SP to solidny nastawnik ręczny do klap odcinających VFW41.. i VFL41.. w zakresie DN 40…65, zapewniający wygodne, stopniowe ustawianie położenia klapy co 10° w pełnym zakresie 0…90°, z barierą przeciw-kondensacyjną i prostym montażem.

Pliki do pobrania:
ASK41NF04SP Karta katalogowa
ASK41NF04SP Instrukcja montażu
