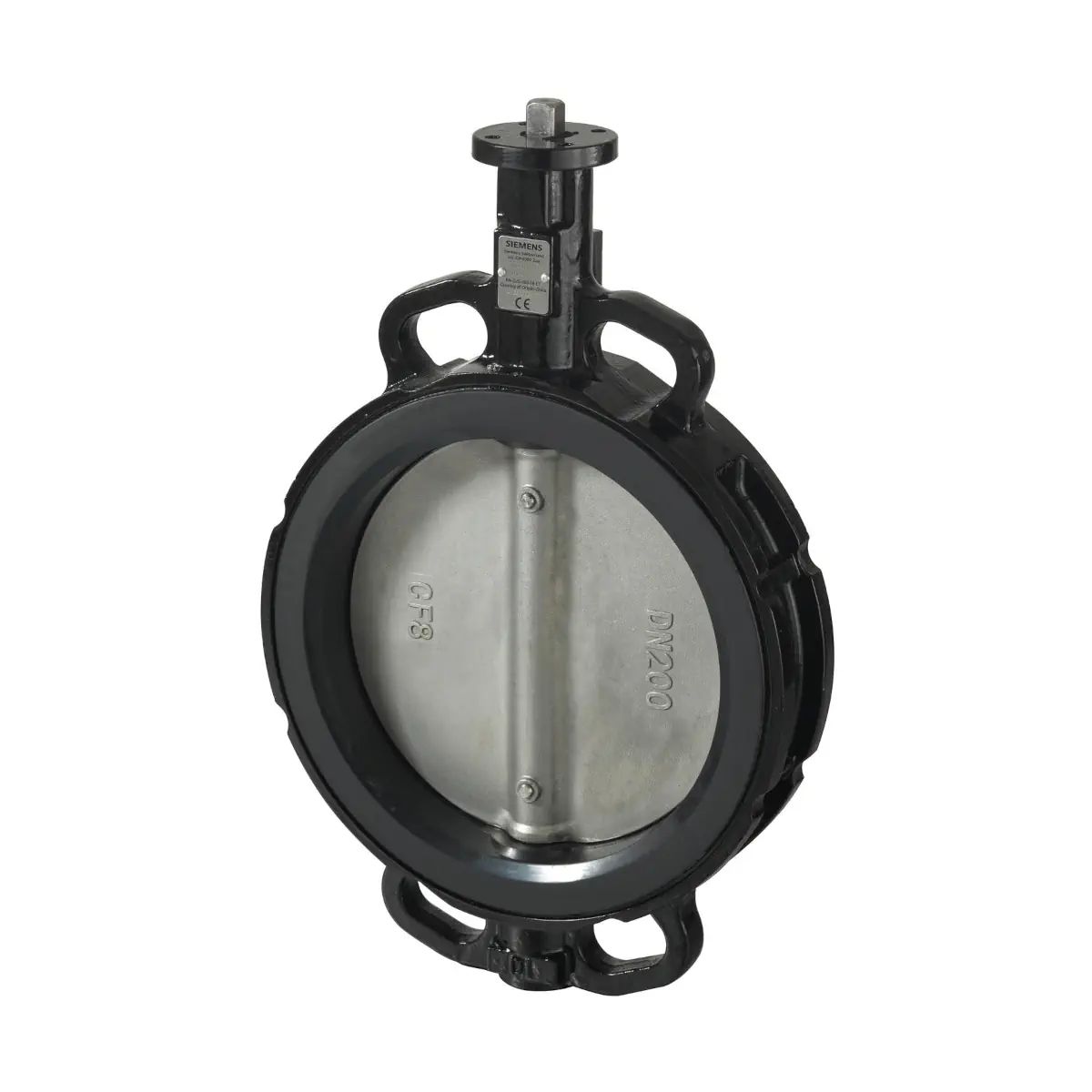

VFW41.80U Klapa odcinająca, PN6 PN10 PN16, DN80, kvs 260m3/h, współpracuje z SAL..T10/F05

Siemens Acvatix™ VFW41.80U to klapa odcinająca PN6/10/16 o średnicy nominalnej DN 80 i współczynniku przepływu Kvs 260 m³/h, przeznaczona do pracy jako zawór regulacyjny lub odcinający w instalacjach HVAC. Klapa jest przystosowana do montażu pomiędzy kołnierzami PN 6 / PN 10 / PN 16 wg ISO 7005, pracuje z kątem obrotu 90° i nie wymaga konserwacji. Może współpracować z siłownikami elektromechanicznymi SAL..T10/F05.

Najważniejsze cechy

• Producent: Siemens (Acvatix™)
• Model: VFW41.80U
• Symbol magazynowy: S55235-V171
• Typ: klapa odcinająca do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC)
• Średnica nominalna: DN 80
• Kvs: 260 m³/h
• Montaż: pomiędzy kołnierzami PN 6 / PN 10 / PN 16 wg ISO 7005
• Kąt obrotu (praca): 90°
• Poziom nieszczelności: 0,05% wartości Kvs
• Zalecana maks. prędkość przepływu wody przy całkowicie otwartej klapie: 4 m/s (z SAL31..T10/F05 / SAL81..T10/F05) oraz 2,5 m/s (z SAL61..T10/F05)
• Bezobsługowa: nie wymaga konserwacji
• Przepływ: możliwy w obu kierunkach

Zastosowanie

Klapa VFW41.80U jest przeznaczona do stosowania jako zawór regulacyjny lub odcinający w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, m.in.:

• do układów zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz/zamknij),
• do regulacji 3-stawnej,
• do kaskadowych obiegów kotłowych lub chłodniczych,
• do otwierania lub odcinania przepływu przez wymiennik lub całe fragmenty instalacji,
• w zastosowaniach dopuszczających minimalną nieszczelność całkowicie zamkniętego zaworu.

Budowa mechaniczna

• Korpus: w kształcie pierścienia, z żeliwa sferoidalnego, z ułożyskowaniem wału klapy.
• Uszczelnienie: wykładzina EPDM; kołnierze również pokryte uszczelnieniem, dzięki czemu czynnik nie ma kontaktu z korpusem klapy.

Współpraca z siłownikiem / nastawnikiem ręcznym

• Kompatybilne siłowniki elektromechaniczne: SAL..T10/F05
• Nastawnik ręczny: ASK41NF05SP
• Maks. dopuszczalna różnica ciśnienia (∆ps) dla niezawodnego zamknięcia z siłownikiem SAL..T10/F05: 500 kPa

Przykładowe siłowniki SAL..T10/F05 (wg zestawienia)

• SAL31.03T10/F05: 230 V AC, sterowanie 3-stawne, sprężyna powrotna: nie, czas przebiegu: 30 s, moment nominalny: 10 Nm
• SAL81.03T10/F05: 24 V AC/DC
• SAL61.03T10/F05: 0…10 V DC / 4…20 mA DC / 0…1000 Ω

Dane techniczne

• Ciśnienie nominalne: PN 16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Przyłącza kołnierzowe instalacji: PN 6 / PN 10 / PN 16 wg ISO 7005
• Kąt obrotu (praca): 90°
• Temperatura czynnika: –20…120 °C
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi
• Zalecenie: jakość wody wg VDI 2035

Normy i zgodność

• Dyrektywa dot. urządzeń ciśnieniowych: PED 2014/68/EU
• Grupa płynów: 2
• Zakres DN 65…200: kategoria II, moduł A2, z oznaczeniem CE
• Zgodność EU (CE): DN 65…200 (A5W000065212)
• Zgodność EAC: Euroazjatycka zgodność
• Deklaracja środowiskowa produktu: A5W00193658A

Materiały

• Korpus: żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT

Wymiary i masa (VFW41.80U)

• DN: 80
• A (długość zabudowy wg EN 558, szereg 20): 48 mm
• B: 140 mm
• C: 124 mm
• G: 95 mm
• J* (wymiar do podłączenia siłownika od środka rurociągu): 162 mm
• T: 10 mm
• D5: 65 mm
• L: 15,5 mm
• Kołnierze PN 6: ØE1 150 mm, M16 (4x)
• Kołnierze PN 10: ØE2 160 mm, M16 (8x)
• Kołnierze PN 16: ØE2 160 mm, M16 (8x)
• Masa: 3,72 kg

Wskazówki do projektowania i montażu

• Kierunek przepływu: przepływ przez klapę może zachodzić z obydwu kierunków.
• Instalacje grzewcze: zalecany montaż na powrocie (niższa temperatura sprzyja trwałości uszczelnienia).
• Uruchomienie pomp: przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym).
• Położenie montażowe: od pionowego do poziomego.
• Montaż na obiekcie: klapę i siłownik można zmontować bez specjalnych narzędzi i bez kalibracji.
• Obsługa: klapy VFW41..U nie wymagają obsługi.

Zamawianie i dostawa

• Klapa odcinająca: VFW41.80U (S55235-V171)
• Dostawa: klapa odcinająca, siłownik oraz nastawnik ręczny pakowane są oddzielnie.
• Uwaga: klapy odcinające dostarczane są bez przeciwkołnierzy.

Podsumowanie

Siemens VFW41.80U to solidna, bezobsługowa klapa odcinająca DN 80 o Kvs 260 m³/h, do montażu pomiędzy kołnierzami PN 6/10/16. Zakres temperatur czynnika –20…120 °C, uszczelnienie EPDM-HT i możliwość współpracy z siłownikami SAL..T10/F05 czynią ją praktycznym wyborem do odcinania oraz regulacji przepływu wody i roztworów stosowanych w instalacjach HVAC.
