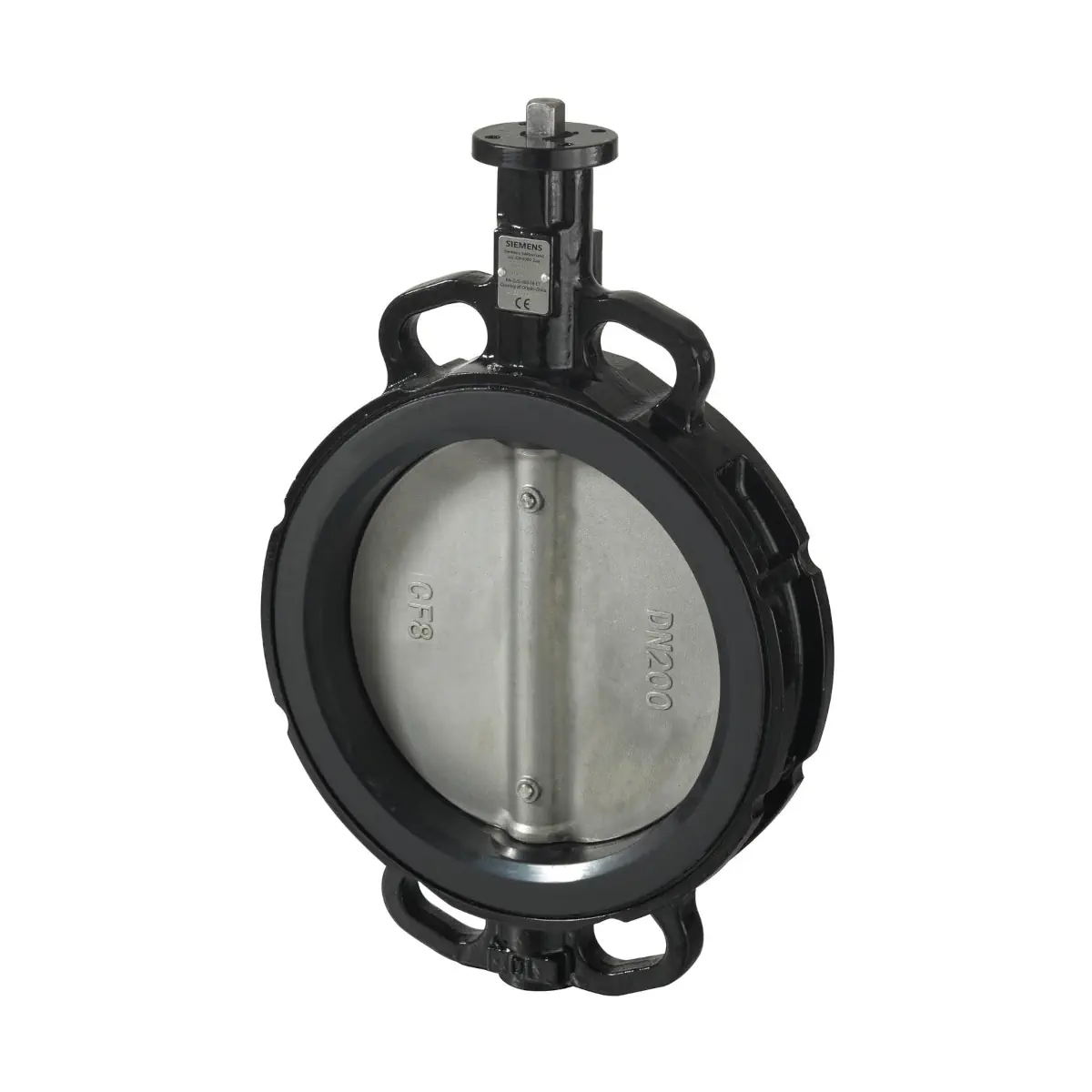

VFW41.125U Klapa odcinająca, PN6 PN10 PN16, DN125, kvs 820m3/h, współpracuje z SAL..T10/F05

VFW41.125U to klapa odcinająca (przepustnica) z serii Siemens Acvatix™, przeznaczona do pracy jako zawór regulacyjny lub odcinający w instalacjach HVAC. Wersja DN125 oferuje współczynnik przepływu Kvs 820 m³/h, montaż pomiędzy kołnierzami PN 6 / PN 10 / PN 16 wg ISO 7005 oraz kąt obrotu 90°. Korpus wykonano z żeliwa sferoidalnego EN-GJS-400-18-LT, a uszczelnienie z EPDM-HT. Klapa jest bezobsługowa i może współpracować z siłownikami elektromechanicznymi SAL..T10/F05 oraz nastawnikiem ręcznym ASK41NF05SP.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VFW41.125U
• Symbol magazynowy: S55235-V173
• Typ: klapa odcinająca (zawór motylkowy) do instalacji HVAC
• Średnica nominalna: DN 125
• Kvs: 820 m³/h
• Montaż: pomiędzy kołnierzami PN 6 / PN 10 / PN 16 wg ISO 7005
• Kąt obrotu (praca): 90°
• Ciśnienie nominalne: PN 16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Temperatura czynnika: –20…120 °C
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI2035)
• Kierunek przepływu: możliwy z obydwu stron
• Bezobsługowa: nie wymaga obsługi/konserwacji
• Kompatybilne napędy: siłowniki elektromechaniczne SAL..T10/F05; nastawnik ręczny ASK41NF05SP
• Maks. dopuszczalna różnica ciśnienia do niezawodnego zamknięcia (z SAL..T10/F05): Δps 300 kPa

Zastosowanie

Klapa VFW41.125U jest przeznaczona do stosowania jako zawór regulacyjny lub odcinający w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, w tym m.in.:

• do układów zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz/zamknij),
• do regulacji 3-stawnej,
• do kaskadowych obiegów kotłowych lub chłodniczych,
• do otwierania lub odcinania przepływu przez wymiennik lub całe fragmenty instalacji,
• w zastosowaniach dopuszczających minimalną nieszczelność całkowicie zamkniętego zaworu.

Budowa i materiały

Konstrukcja klapy VFW41.125U opiera się na korpusie w kształcie pierścienia z ułożyskowaniem wału. Korpus jest wyłożony uszczelnieniem EPDM; również kołnierze są pokryte uszczelnieniem, dzięki czemu czynnik nie ma kontaktu z korpusem klapy.

• Korpus: żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT

Wskazówki do projektowania i montażu

• Przepływ dwukierunkowy: możliwy z obydwu kierunków.
• Instalacje grzewcze: zalecany montaż na powrocie (niższa temperatura sprzyja trwałości uszczelnienia).
• Uruchamianie pomp: aby ograniczyć nagłe skoki ciśnienia, przed uruchomieniem pomp ustawić klapę w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym Y1 – zależnie od zastosowanego siłownika).
• Położenie montażowe: od pionowego do poziomego.
• Montaż siłownika: klapę i siłownik można zmontować na obiekcie; nie są wymagane specjalne narzędzia ani kalibracja.

Siłowniki i nastawnik ręczny (urządzenia współpracujące)

• Siłowniki elektromechaniczne: SAL..T10/F05
• Nastawnik ręczny: ASK41NF05SP
• Przykładowe siłowniki z zestawienia:
  • SAL31.03T10/F05: 230 V AC, sygnał sterujący 3-stawny, czas przebiegu 30 s, moment nominalny 10 Nm
  • SAL81.03T10/F05: 24 V AC/DC
  • SAL61.03T10/F05: 0…10 V DC / 4…20 mA DC / 0…1000 Ω

Dane techniczne

• Ciśnienie nominalne: PN 16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Przyłącza kołnierzowe instalacji: PN 6 / PN 10 / PN 16 wg ISO 7005
• Kąt obrotu (praca): 90°
• Temperatura czynnika: –20…120 °C
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi

Wymiary i waga (VFW41.125U)

• Długość zabudowy A: 58 mm (wg EN 558, szereg 20)
• Wymiary kołnierzy (dobór połączeń):
  • PN 6: Ø200, M16 (8x)
  • PN 10: Ø210, M16 (8x)
  • PN 16: Ø210, M16 (8x)
• Interfejs montażu siłownika: EN 5211 F05
• Masa: 6,65 kg

Dostawa

• Klapa odcinająca, siłownik oraz nastawnik ręczny są pakowane oddzielnie.
• Klapy odcinające są dostarczane bez przeciwkołnierzy.

Podsumowanie

Siemens VFW41.125U to solidna, bezobsługowa klapa odcinająca DN125 do montażu międzykołnierzowego PN 6/10/16, z Kvs 820 m³/h i obrotem 90°. Dzięki wykładzinie uszczelniającej EPDM-HT oraz możliwości współpracy z siłownikami SAL..T10/F05 sprawdza się jako element odcinający i regulacyjny w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt VFW41.125U podlega dyrektywie ciśnieniowej PED 2014/68/UE jako osprzęt ciśnieniowy, grupa płynów 2, kategoria II, moduł A2, i posiada oznaczenie CE.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy zutylizować zgodnie z dyrektywą 2012/19/UE oraz lokalnymi przepisami dotyczącymi zużytego sprzętu. Przed utylizacją należy rozłożyć wyrób na części i posegregować według rodzaju materiału.
• Przed rozpoczęciem jakichkolwiek prac serwisowych na zaworze, siłowniku lub zestawie montażowym należy wyłączyć pompę i zasilanie, zamknąć główne zawory odcinające w instalacji, zredukować ciśnienie w przewodach oraz odczekać do całkowitego ostygnięcia instalacji.
• W razie potrzeby przed pracami serwisowymi należy odłączyć połączenia elektryczne od zacisków.
• Zawór wolno ponownie uruchomić wyłącznie z prawidłowo zamontowanym siłownikiem.
• Aby uniknąć uderzeń ciśnienia, przed uruchomieniem pompy zawór VFW41.125U musi zostać ustawiony w położeniu całkowicie otwartym, ręcznie lub za pomocą sygnału sterującego.
• Produkt należy montować wyłącznie pomiędzy kołnierzami PN 6, PN 10 lub PN 16 zgodnie z ISO 7005 oraz zgodnie z instrukcją montażu producenta.
• Dopuszczalna pozycja montażu: od pionowej do poziomej, zgodnie z dokumentacją producenta.
• Śruby montażowe należy najpierw lekko dokręcić, a następnie dokręcać krzyżowo parami przeciwległymi.
• Podczas montażu należy zachować minimalny wolny odstęp powyżej zespołu zaworu i siłownika większy niż 200 mm, aby umożliwić montaż, podłączenie, obsługę i serwis.
• Produkt jest przeznaczony do pracy z mediami dopuszczonymi przez producenta: woda lodowa, woda grzewcza nisko- i wysokotemperaturowa, solanka, woda zmiękczona oraz woda z dodatkiem środka przeciw zamarzaniu.
• Dopuszczalna temperatura medium dla VFW41.125U wynosi od -20°C do +120°C. Przekroczenie dopuszczalnych parametrów pracy może spowodować uszkodzenie produktu lub instalacji.
• Dopuszczalne ciśnienie robocze produktu wynosi maksymalnie 1600 kPa (16 bar). Należy stosować produkt wyłącznie w instalacjach o parametrach zgodnych z dokumentacją.
• Zawór VFW41.125U nie wymaga konserwacji, jednak wszelkie czynności eksploatacyjne i serwisowe należy wykonywać zgodnie z dokumentacją producenta.
• Dane techniczne i prawidłowe działanie są potwierdzone wyłącznie przy stosowaniu kompatybilnych produktów Siemens wskazanych przez producenta.
