VFW41.65U Klapa odcinająca, PN6 PN10 PN16, DN65, kvs 155m3/h, współpracuje z SAL..T10/F05

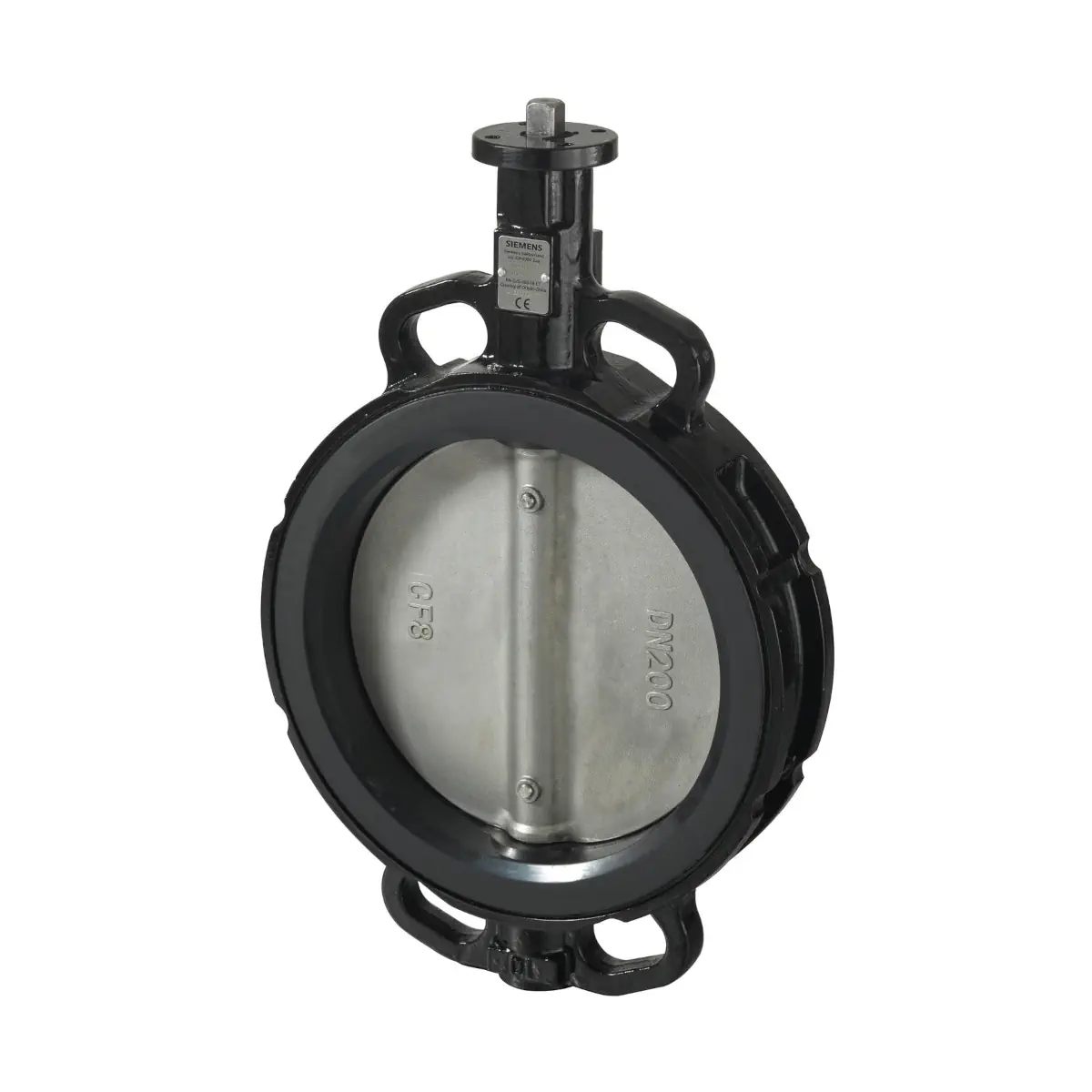

VFW41.65U to klapa odcinająca (Acvatix™) do instalacji HVAC, przeznaczona do pracy jako zawór odcinający lub regulacyjny w układach grzewczych, wentylacyjnych i klimatyzacyjnych. Wersja DN 65 oferuje przepływ Kvs 155 m³/h, montaż pomiędzy kołnierzami PN 6 / PN 10 / PN 16 wg ISO 7005 oraz obrót o 90°. Korpus wykonano z żeliwa sferoidalnego EN-GJS-400-18-LT, a konstrukcja jest bezobsługowa.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VFW41.65U
• Symbol magazynowy: S55235-V170
• Typ: klapa odcinająca (do montażu międzykołnierzowego)
• Średnica nominalna: DN 65
• Kvs: 155 m³/h
• Kąt obrotu (praca): 90°
• Przyłącza kołnierzowe instalacji: PN 6 / PN 10 / PN 16 wg ISO 7005
• Ciśnienie nominalne: PN 16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Temperatura czynnika: –20…120 °C
• Kierunek przepływu: możliwy z obydwu kierunków
• Nie wymagają konserwacji / obsługi

Zastosowanie

Klapa odcinająca VFW41.65U jest przeznaczona do stosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, m.in.:

• do układów zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz/zamknij),
• do regulacji 3-stawnej,
• do kaskadowych obiegów kotłowych lub chłodniczych,
• do otwierania lub odcinania przepływu przez wymiennik lub całe fragmenty instalacji,
• w zastosowaniach dopuszczających minimalną nieszczelność całkowicie zamkniętego zaworu.

Współpracujące siłowniki i różnica ciśnień zamykająca

• Kompatybilne siłowniki elektromechaniczne: SAL..T10/F05
• Ręczny nastawnik: ASK41NF05SP
• Maksymalna dopuszczalna różnica ciśnienia (∆p_s) dla niezawodnego zamknięcia z siłownikiem: 300 kPa

Zestawienie siłowników (wg karty katalogowej)

• SAL31.03T10/F05: 230 V AC, sterowanie 3-stawne, bez sprężyny powrotnej, czas przebiegu 30 s, moment nominalny 10 Nm
• SAL81.03T10/F05: 24 V AC/DC
• SAL61.03T10/F05: 0…10 V DC / 4…20 mA DC / 0…1000 Ω

Budowa i materiały

Klapa VFW41.65U posiada korpus w kształcie pierścienia z żeliwa sferoidalnego, wyłożony uszczelnieniem EPDM, z ułożyskowaniem wału klapy. Kołnierze są również pokryte uszczelnieniem, dzięki czemu czynnik nie ma kontaktu z korpusem klapy.

• Korpus: żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT

Dane techniczne

• Ciśnienie nominalne: PN 16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Przyłącza kołnierzowe instalacji: PN 6 / PN 10 / PN 16 wg ISO 7005
• Kąt obrotu (praca): 90°
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi
• Zalecenie jakości wody: wg VDI 2035
• Temperatura czynnika: –20…120 °C

Wymiary i masa (VFW41.65U)

• DN: 65
• A (długość zabudowy wg EN 558, szereg 20): 48 mm
• Interfejs siłownika (EN 5211): F05
• PN 6: ØE1 130 mm, otwory M12 (4x)
• PN 10: ØE2 145 mm, otwory M16 (4x)
• PN 16: ØE2 145 mm, otwory M16 (4x)
• Masa: 3,17 kg

Wskazówki do projektowania i montażu

• Przepływ: możliwy z obydwu kierunków.
• Instalacje grzewcze: zalecany montaż zaworu na powrocie (niższe temperatury korzystnie wpływają na trwałość uszczelnienia).
• Uwaga (uruchomienie): przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym Y1), aby zapobiec nagłym skokom ciśnienia.
• Położenie montażowe: pionowe do poziomego.
• Montaż na obiekcie: klapę i siłownik można zmontować w prosty sposób; nie są wymagane specjalne narzędzia ani kalibracja.
• Obsługa: klapy odcinające VFW41..U nie wymagają obsługi.

Dostawa

• Klapa odcinająca, siłownik oraz nastawnik ręczny pakowane są oddzielnie.
• Klapy odcinające dostarczane są bez przeciwkołnierzy.

Podsumowanie

Siemens VFW41.65U to bezobsługowa klapa odcinająca DN 65 o przepływie Kvs 155 m³/h, przeznaczona do montażu międzykołnierzowego w instalacjach PN 6/10/16. Solidny korpus z żeliwa sferoidalnego, uszczelnienie EPDM oraz możliwość współpracy z siłownikami SAL..T10/F05 sprawiają, że jest to praktyczne rozwiązanie do odcinania i regulacji przepływu w systemach HVAC.
