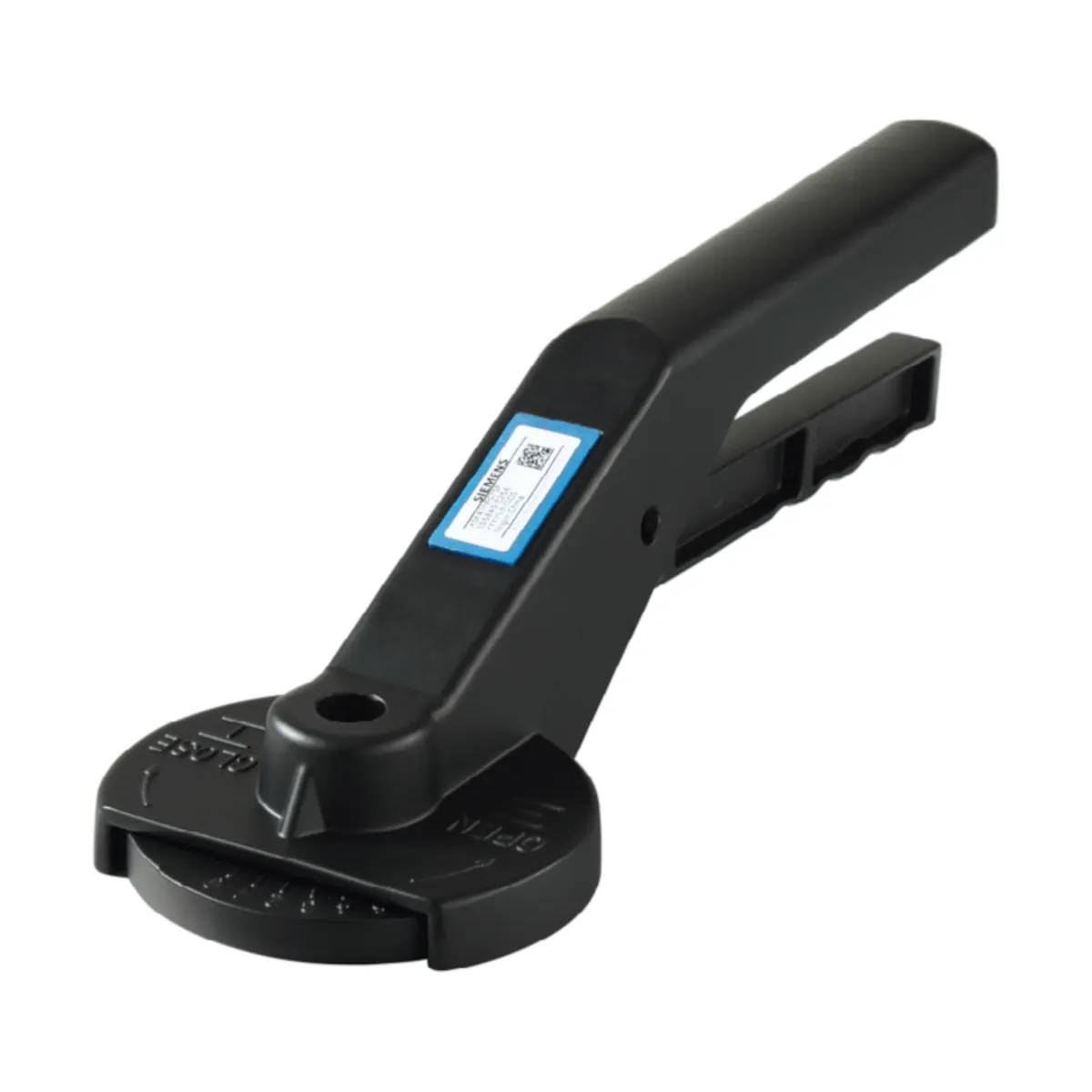

ASK41NF05SP Dźwignia do klap odcinających VFW41.. i VFL41.., DN80..125 i VFW41..U

ASK41NF05SP to nastawnik ręczny (akcesorium) przeznaczony do ręcznego pozycjonowania klap odcinających Siemens VFW41.. oraz VFL41... Wersja NF05SP jest dedykowana do średnic DN 80…DN 125 i umożliwia ustawianie klapy w zakresie 0…90°, z blokadą położeń krańcowych oraz precyzyjnym przestawianiem co 10°.

Najważniejsze cechy

• Producent: Siemens
• Model: ASK41NF05SP
• Typ: nastawnik ręczny do klap odcinających
• Kompatybilność: klapy odcinające VFW41.. oraz VFL41..
• Zakres średnic: DN 80…DN 125
• Kąt obrotu: 0…90°
• Blokowana dźwignia z pozycjami krańcowymi 0 i 90°
• Precyzyjne ustawianie położenia klapy co 10°
• Bariera przeciw-kondensacyjna
• Prosty montaż

Zastosowanie

Nastawnik ASK41NF05SP służy do ręcznego ustawiania położenia klapy w instalacjach HVAC (grzewczych, wentylacyjnych i klimatyzacyjnych) w zakresie 0…90°.

Budowa i materiały

• Materiał: odlewane ciśnieniowo aluminium
• Wykonanie: dźwignia z blokadą położeń krańcowych oraz stopniowaniem ustawień

Wymiary i masa

• Długość (L): 195 mm
• Wysokość (H): 68 mm
• Wymiar D: 6,5 mm
• Wymiar S: 14 mm
• Wymiar F: 50 mm
• Masa: 0,32 kg

Dostawa

• Nastawnik ręczny jest pakowany oddzielnie (nie stanowi kompletu z klapą odcinającą).

Podsumowanie

Siemens ASK41NF05SP to solidny nastawnik ręczny z blokowaną dźwignią, przeznaczony do klap odcinających VFW41.. i VFL41.. w zakresie DN 80…125. Umożliwia wygodne ustawianie klapy w zakresie 0…90° z regulacją co 10°, oferując prosty montaż oraz barierę przeciw-kondensacyjną.
