VFW41.100 Klapa odcinająca, PN16, DN100, kvs 520 m3/h, współpracuje z SQL36E50F05 lub SAL..T40

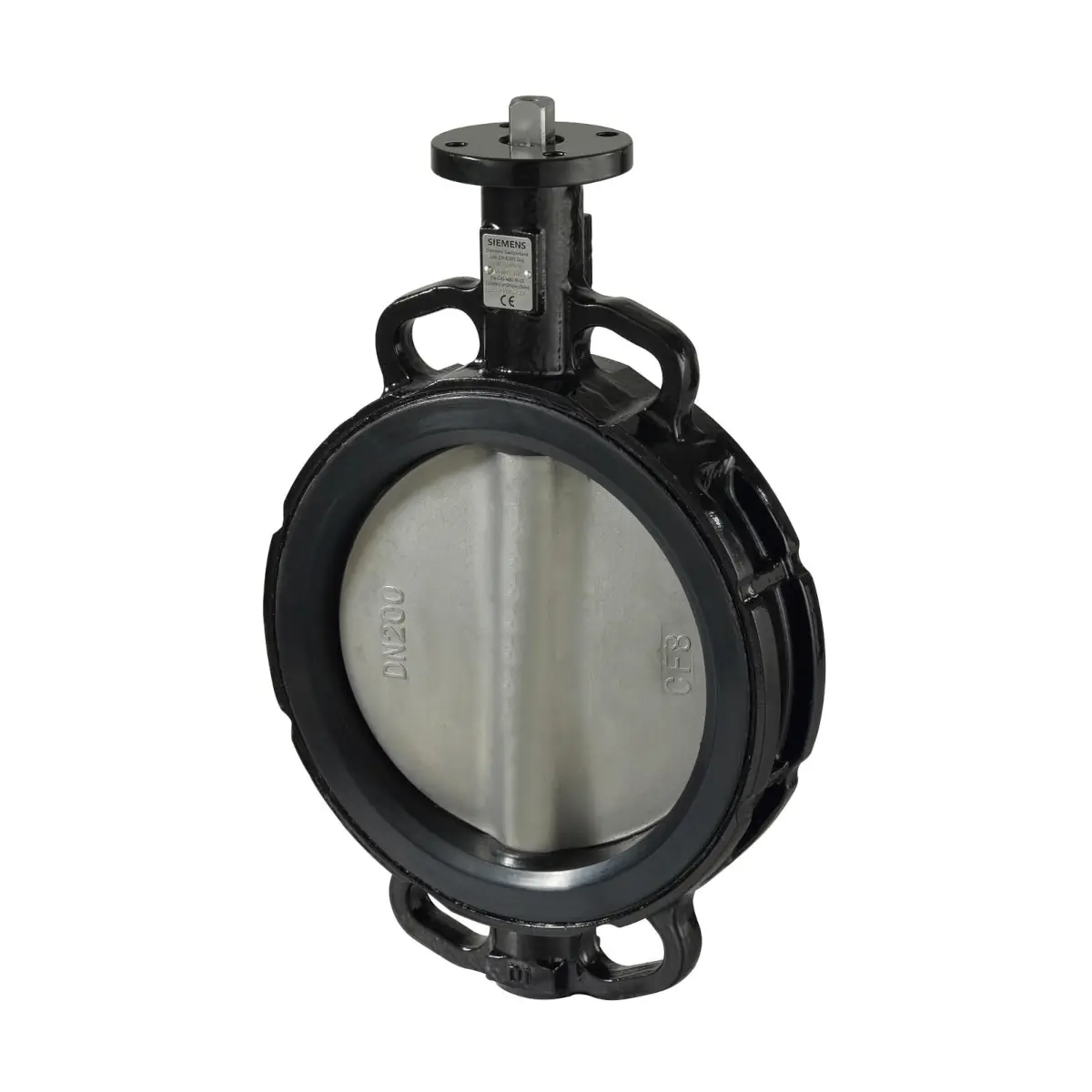

Siemens VFW41.100 to wytrzymała klapa odcinająca z rodziny Acvatix™, przeznaczona do automatycznego lub ręcznego odcinania i regulacji przepływu w instalacjach HVAC. Model DN 100 montuje się pomiędzy kołnierzami PN 6 / PN 10 / PN 16 wg ISO 7005, oferuje Kvs 520 m³/h i zapewnia szczelne zamykanie zgodnie z EN 12266-1 (poziom nieszczelności A). Korpus wykonano z żeliwa sferoidalnego EN-GJS-400-18-LT, a klapa nie wymaga konserwacji.

Najważniejsze cechy

• Producent: Siemens
• Seria / typ: Acvatix™ VFW41..
• Model: VFW41.100
• Symbol magazynowy: S55235-V142
• Średnica nominalna: DN 100
• Zakres kołnierzy instalacji: PN 6 / PN 10 / PN 16 wg ISO 7005
• Kvs: 520 m³/h
• Kołnierz siłownika (EN ISO 5211): F05
• Szczelność zamknięcia: EN 12266-1, poziom nieszczelności A
• Nie wymagają konserwacji
• Przepływ: możliwy w obu kierunkach

Zastosowanie

Klapa VFW41.100 jest przeznaczona do pracy jako zawór regulacyjny lub odcinający w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, m.in.:

• do układów zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz/zamknij),
• do regulacji 3-stawnej,
• do kaskadowych obiegów kotłowych lub chłodniczych,
• do otwierania lub odcinania przepływu przez wymiennik lub całe fragmenty instalacji.

Budowa i działanie

• Korpus pierścieniowy z żeliwa sferoidalnego, wyłożony uszczelnieniem EPDM, z ułożyskowaniem wału klapy.
• Kołnierze pokryte uszczelnieniem – brak kontaktu czynnika z korpusem klapy.
• Klapa posiada obrotową tarczę (kąt obrotu 360°), a kąt pracy wynosi 90°.
• Położenie kątowe tarczy wskazywane jest nacięciem na wałku klapy.

Siłowniki i współpraca

• Klapa VFW41.100 może współpracować z siłownikami elektromechanicznymi SAL.., SQL36E.. oraz SQL341E.. / SQL361E...
• Siłowniki SQL341E.. i SQL361E.. mogą być montowane bezpośrednio na klapach VFW41..

Wyposażenie dodatkowe (opcjonalne)

• Nastawnik ręczny: ASK41NF05SP (do klap VFW41.. o średnicy DN 80…DN 125, w tym DN 100)
• Blokowana dźwignia z pozycjami krańcowymi 0 i 90° oraz precyzyjne ustawianie klapy co 10°
• Bariera przeciw-kondensacyjna i prosty montaż

Wskazówki do projektowania i montażu

• Montaż międzykołnierzowy: PN 6 / PN 10 / PN 16 wg ISO 7005 (dla VFW41.40…450).
• Nie stosować żadnych dodatkowych uszczelnień kołnierzowych.
• Aby zapobiec nagłym skokom ciśnienia, przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym Y1).
• Pozycja montażu: z siłownikami SQL36E.. – dowolna; z siłownikami SAL..T20/T40 – od pionowej do poziomej.

Dane techniczne

• Ciśnienie nominalne: PN 16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Poziom nieszczelności: szczelne zamknięcie wg EN 12266-1, klasa szczelności A
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi, powietrze
• Temperatura czynnika: −20…120 °C
• Przyłącza kołnierzowe instalacji (VFW41..): PN 6 / PN 10 / PN 16 wg ISO 7005
• Szerokość całkowita: DIN EN 558, szereg 20
• Kołnierz do siłownika / nastawnika ręcznego: EN ISO 5211
• Kąt obrotu (praca): 90°

Materiały

• Korpus: żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT

Podsumowanie

Siemens VFW41.100 to solidna klapa odcinająca DN 100 do montażu międzykołnierzowego PN 6/10/16, o przepustowości Kvs 520 m³/h i szczelności zamknięcia EN 12266-1 (klasa A). Dzięki kołnierzowi siłownika F05 (EN ISO 5211), możliwości współpracy z siłownikami Siemens oraz opcjonalnemu nastawnikowi ręcznemu ASK41NF05SP, sprawdza się jako niezawodny element odcinający i regulacyjny w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt VFW41.100 posiada oznaczenie CE zgodnie z PED 2014/68/EU (urządzenie ciśnieniowe, DN 65…200, kategoria I, moduł A).
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z obowiązującymi przepisami oraz odpowiednimi kanałami zbiórki przewidzianymi dla tego typu urządzeń.
• Produkt jest klapą odcinającą do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych. Stosować wyłącznie z dopuszczonymi mediami: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi oraz powietrze.
• Nie przekraczać parametrów roboczych urządzenia: ciśnienie nominalne PN 16, dopuszczalne ciśnienie robocze 1600 kPa (16 bar), temperatura czynnika od -20 do 120 °C.
• Model VFW41.100 należy stosować wyłącznie w aplikacjach PN 6, PN 10 lub PN 16 oraz montować pomiędzy kołnierzami zgodnymi z ISO 7005.
• Nie stosować żadnych dodatkowych uszczelnień kołnierzowych. Nieprawidłowy montaż może spowodować nieszczelność lub uszkodzenie instalacji.
• Montaż wykonywać zgodnie z instrukcją producenta. Śruby montażowe należy najpierw dokręcić lekko, a następnie dokręcać przeciwlegle parami, krzyżowo.
• Przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia, ręcznie lub za pomocą sygnału sterującego. Pozwala to ograniczyć ryzyko nagłych skoków ciśnienia w instalacji.
• Przepływ przez klapę VFW41.100 może zachodzić z obu kierunków.
• Przed wykonaniem prac serwisowych przy klapie, siłowniku lub łączniku należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia urządzenia. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Ponowne uruchomienie jest dopuszczalne wyłącznie po prawidłowym zamontowaniu siłownika lub nastawnika ręcznego.
• W przypadku współpracy z siłownikiem należy stosować wyłącznie urządzenia kompatybilne wskazane przez producenta. Zastosowanie siłowników innych producentów powoduje utratę gwarancji.
• Przy montażu z siłownikiem należy zachować minimalny odstęp montażowo-serwisowy większy niż 200 mm od ściany lub stropu.
