VFW41.40U Klapa odcinająca, PN6 PN10 PN16, DN40, kvs 40m3/h, współpracuje z SAL..T10/F05

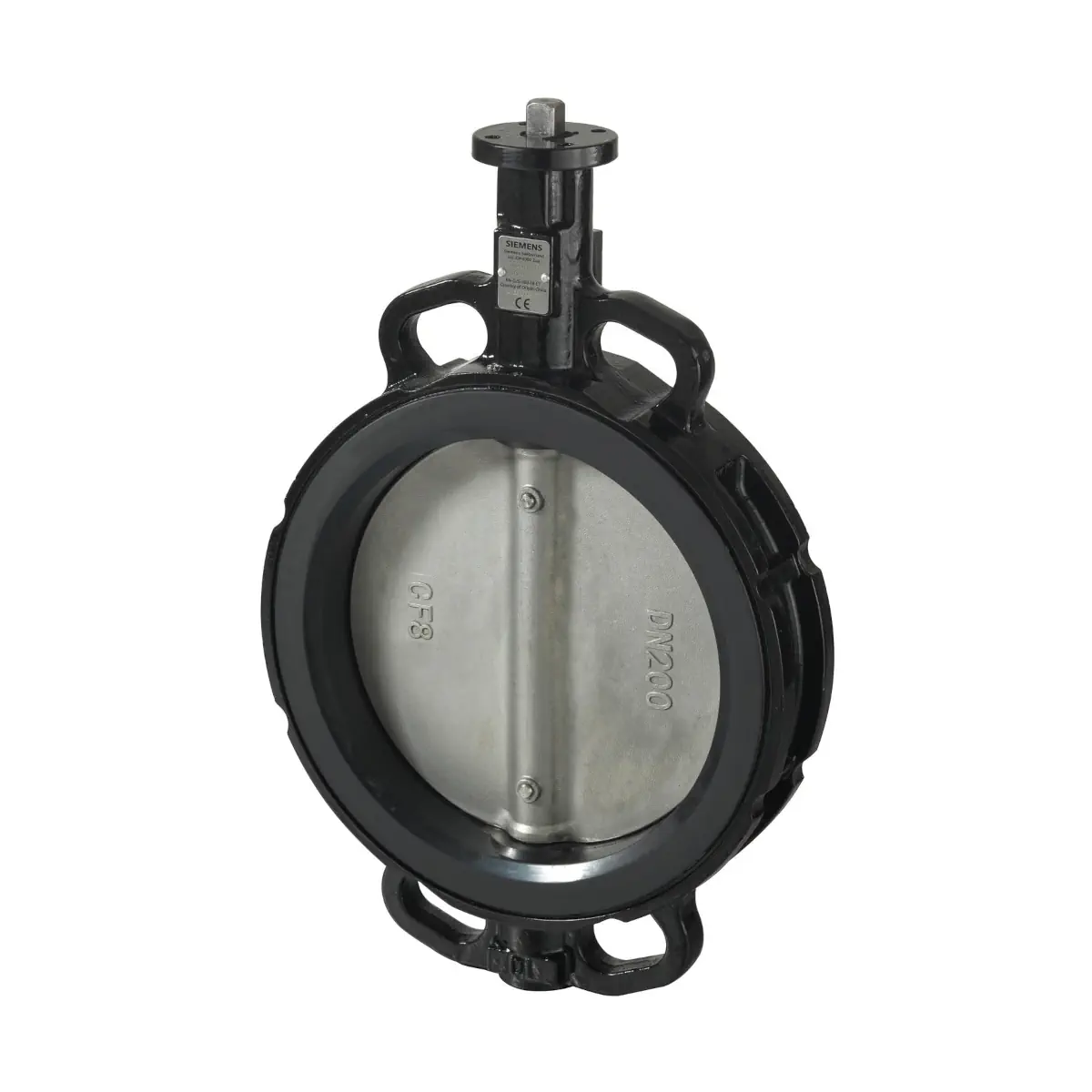

Siemens VFW41.40U to klapa odcinająca Acvatix™ do instalacji HVAC, przeznaczona do pracy jako zawór regulacyjny lub odcinający w układach grzewczych, wentylacyjnych i klimatyzacyjnych. Wersja DN 40 oferuje przepływ Kvs 40 m³/h, obrót roboczy 90° oraz montaż pomiędzy kołnierzami PN 6 / PN 10 / PN 16 wg ISO 7005. Konstrukcja z korpusem z żeliwa sferoidalnego EN-GJS-400-18-LT i uszczelnieniem EPDM-HT zapewnia trwałość i pracę bez konieczności konserwacji.

Najważniejsze cechy

• Producent: Siemens
• Model: VFW41.40U
• Typ: klapa odcinająca (Acvatix™)
• Średnica nominalna: DN 40
• Kvs: 40 m³/h
• Montaż: pomiędzy kołnierzami PN 6 / PN 10 / PN 16 wg ISO 7005
• Kąt obrotu (praca): 90°
• Poziom nieszczelności: 0,05% wartości Kvs
• Nie wymagają konserwacji
• Przepływ: możliwy w obu kierunkach
• Współpraca z siłownikami: elektromechanicznymi SAL..T10/F05
• Maks. dopuszczalna różnica ciśnienia zamykająca (Δps) z siłownikiem: 500 kPa

Zastosowanie

Klapa VFW41.40U jest przeznaczona do stosowania jako zawór regulacyjny lub odcinający w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, m.in.:

• do układów zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz/zamknij),
• do regulacji 3-stawnej,
• do kaskadowych obiegów kotłowych lub chłodniczych,
• do otwierania lub odcinania przepływu przez wymiennik lub całe fragmenty instalacji,
• w zastosowaniach dopuszczających minimalną nieszczelność całkowicie zamkniętego zaworu.

Współpracujące siłowniki i sterowanie

Klapa VFW41.40U może współpracować z siłownikami elektromechanicznymi SAL..T10/F05.

• SAL31.03T10/F05: 230 V AC, sygnał 3-stawny, bez sprężyny powrotnej, czas przebiegu 30 s, moment nominalny 10 Nm
• SAL81.03T10/F05: 24 V AC/DC
• SAL61.03T10/F05: 0…10 V DC / 4…20 mA DC / 0…1000 Ω

Wskazówki do projektowania

• Kierunek przepływu: przez klapę może zachodzić z obydwu kierunków.
• W instalacjach grzewczych zalecany montaż zaworu na powrocie (niższe temperatury korzystnie wpływają na trwałość uszczelnienia).
• Aby zapobiec nagłym skokom ciśnienia na klapie, przed uruchomieniem pomp należy ją ustawić w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym).

Budowa i materiały

Klapa ma korpus w kształcie pierścienia z żeliwa sferoidalnego, wyłożony uszczelnieniem EPDM, z ułożyskowaniem wału klapy. Kołnierze są również pokryte uszczelnieniem, dzięki czemu nie dochodzi do kontaktu czynnika z korpusem klapy.

• Korpus: żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT

Dane techniczne

• Ciśnienie nominalne PN: PN 16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Przyłącza kołnierzowe instalacji: PN 6, PN 10 i PN 16 wg ISO 7005
• Temperatura czynnika: −20…120 °C
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi; zalecenie: jakość wody wg VDI 2035
• Kąt obrotu (praca): 90°
• Zalecana maks. prędkość przepływu (przy całkowicie otwartej klapie): 4 m/s (SAL31..T10/F05, SAL81..T10/F05) oraz 2,5 m/s (SAL61..T10/F05)
• Kvs: 40 m³/h (nominalny przepływ zimnej wody 5…30 °C przy spadku ciśnienia 100 kPa)

Normy i zgodność

• Dyrektywa ciśnieniowa: PED 2014/68/EU
• Grupa płynów: 2
• DN 40: bez oznaczenia CE zgodnie z artykułem 4, paragraf 3 (uznana praktyka inżynierska)
• Zgodność EAC: Euroazjatycka zgodność

Wymiary i masa (VFW41.40U)

• DN: 40
• A: 35 mm
• B: 107 mm
• C: 72 mm
• G: 68 mm
• J*: 115 mm
• T: 10 mm
• D5: 54 mm
• L: 15,5 mm
• PN 6: ØE1 100; F: M12 (4x)
• PN 10: ØE2 110; F: M16 (4x)
• PN 16: ØE2 110; F: M16 (4x)
• X: 14
• EN 5211x: F05
• Y: 50
• Z: 7
• Masa: 1,55 kg

Montaż i obsługa

• Położenie montażowe: pionowe do poziomego
• Klapa i siłownik mogą być zmontowane na obiekcie w prosty sposób – bez specjalnych narzędzi i bez kalibracji.
• Obsługa: klapy odcinające VFW41..U nie wymagają obsługi.

Dostawa i akcesoria

• Klapa odcinająca, siłownik oraz nastawnik ręczny są pakowane oddzielnie.
• Klapy odcinające są dostarczane bez przeciwkołnierzy.
• Nastawnik ręczny (opcjonalnie): ASK41NF05SP

Podsumowanie

Siemens VFW41.40U to solidna klapa odcinająca DN 40 o przepływie Kvs 40 m³/h, do montażu między kołnierzami PN 6/10/16. Dwukierunkowy przepływ, obrót 90°, brak potrzeby konserwacji oraz kompatybilność z siłownikami SAL..T10/F05 czynią ją praktycznym rozwiązaniem do odcinania i prostych układów regulacji w instalacjach HVAC.

Pliki do pobrania:
VFW41.40U Karta katalogowa
