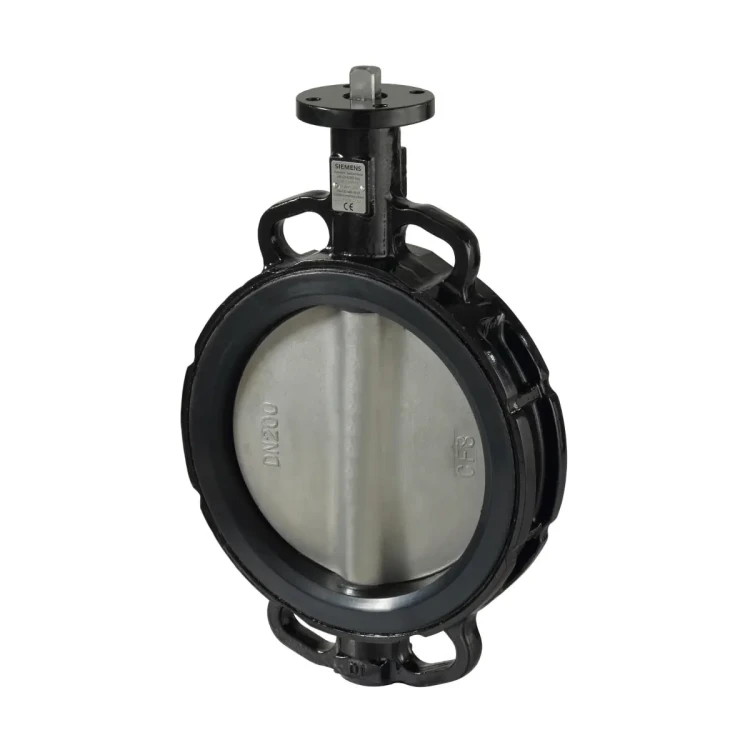

VFW41.50 Klapa odcinająca, PN16, DN50, kvs 100 m3/h, współpracuje z SQL36E50F04 lub SAL..T20

VFW41.50 to klapa odcinająca Siemens z rodziny Acvatix™, przeznaczona do automatycznego lub ręcznego odcinania (oraz pracy regulacyjnej) w instalacjach HVAC. Wykonana z żeliwa sferoidalnego EN-GJS-400-18-LT, do montażu pomiędzy kołnierzami PN 6 / PN 10 / PN 16 wg ISO 7005. Model DN 50 oferuje Kvs = 100 m³/h i zapewnia szczelne zamknięcie zgodnie z EN 12266-1 (klasa szczelności A).

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VFW41.50
• Symbol magazynowy: S55235-V139
• Typ: klapa odcinająca (PN6/10/16)
• Średnica nominalna: DN 50
• Kvs: 100 m³/h (dla zimnej wody 5…30°C przy spadku ciśnienia 100 kPa)
• Szczelność: EN 12266-1, poziom nieszczelności A
• Przyłącze siłownika / nastawnika (EN ISO 5211): F04
• Nie wymagają konserwacji

Zastosowanie

Klapa VFW41.50 może być stosowana jako zawór regulacyjny lub odcinający, sterowany automatycznie lub ręcznie w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, m.in.:

• do układów zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz/zamknij),
• do regulacji 3-stawnej,
• do kaskadowych obiegów kotłowych lub chłodniczych,
• do otwierania lub odcinania przepływu przez wymiennik lub całe fragmenty instalacji.

Budowa mechaniczna

• Korpus pierścieniowy z żeliwa sferoidalnego, wyłożony uszczelnieniem EPDM, z ułożyskowaniem wału klapy.
• Kołnierze pokryte uszczelnieniem – brak kontaktu czynnika z korpusem klapy.
• Klapa posiada obrotową tarczę (kąt obrotu 360°); położenie kątowe tarczy wskazywane jest nacięciem na wałku.

Urządzenia współpracujące

Siłowniki

Klapa VFW41.50 może współpracować z siłownikami elektromechanicznymi: SAL.., SQL36E.. lub SQL341E.. / SQL361E...

Nastawnik ręczny (opcjonalnie)

• ASK41NF04SP – do klap VFW41.. o średnicy DN 40…65 (dotyczy także DN 50).
• Blokowana dźwignia z pozycjami krańcowymi 0 i 90°; precyzyjne ustawianie klapy co 10°.
• Bariera przeciw-kondensacyjna, prosty montaż.

Dane techniczne (VFW41.50)

• Ciśnienie nominalne PN: PN 16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Poziom nieszczelności: szczelne zamknięcie wg EN 12266-1, klasa szczelności A
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi, powietrze
• Temperatura czynnika: –20…120 °C
• Przyłącza kołnierzowe (instalacja): PN 6 / PN 10 / PN 16 wg ISO 7005 (montaż pomiędzy kołnierzami)
• Szerokość całkowita: DIN EN 558, szereg 20
• Kołnierz do siłownika / nastawnika: EN ISO 5211, F04
• Kąt obrotu (praca): 90°

Materiały

• Korpus: żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT

Montaż i wskazówki projektowe

• Przepływ przez klapę może zachodzić z obydwu kierunków.
• Dopuszczalny montaż na jednym kołnierzu dla DN 40…250: 300 kPa (dotyczy DN 50).
• Nie stosować żadnych dodatkowych uszczelnień kołnierzowych.
• Aby zapobiec nagłym skokom ciśnienia, przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym).
• Położenie montażowe: z siłownikiem SQL36E.. – dowolne; z siłownikiem SAL..T20/T40 – pionowe do poziomego.

Dostawa

• Klapa odcinająca, siłownik oraz nastawnik ręczny są pakowane oddzielnie.
• Klapy odcinające dostarczane są bez przeciwkołnierzy.

Podsumowanie

Siemens VFW41.50 to solidna, szczelna i bezobsługowa klapa odcinająca DN 50 do aplikacji PN 6 / PN 10 / PN 16, z interfejsem montażowym EN ISO 5211 F04. Dzięki Kvs 100 m³/h, klasie szczelności A oraz szerokiej kompatybilności z siłownikami Siemens (SAL.. / SQL36E.. / SQL341E.. / SQL361E..) sprawdza się jako element odcinający i regulacyjny w instalacjach grzewczych i chłodniczych.
