VFW41.100U Klapa odcinająca, PN6 PN10 PN16, DN100, kvs 520m3/h, współpracuje z SAL..T10/F05

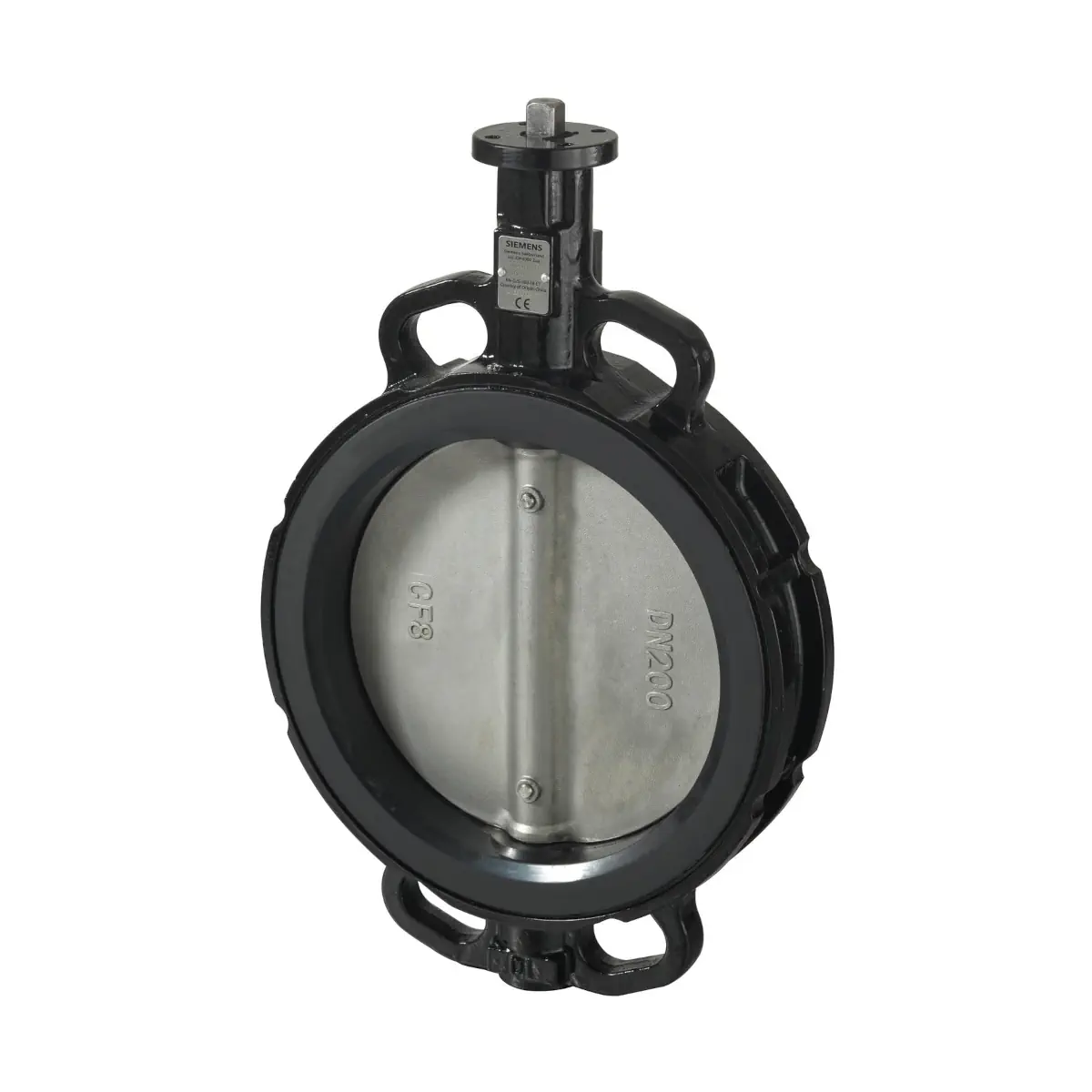

VFW41.100U to klapa odcinająca (przepustnica) Acvatix™ firmy Siemens, przeznaczona do pracy jako zawór regulacyjny lub odcinający w instalacjach HVAC. Wersja DN 100 oferuje współczynnik przepływu Kvs 520 m³/h i jest przystosowana do montażu pomiędzy kołnierzami PN 6 / PN 10 / PN 16 wg ISO 7005. Klapa pracuje w zakresie 90°, nie wymaga konserwacji i może współpracować z siłownikami SAL..T10/F05.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VFW41.100U
• Typ: klapa odcinająca PN6/10/16 (montaż międzykołnierzowy)
• Średnica nominalna: DN 100
• Kvs: 520 m³/h
• Kąt obrotu (praca): 90°
• Przepływ: możliwy w obu kierunkach
• Nie wymagają konserwacji
• Poziom nieszczelności: 0,05% wartości Kvs
• Zalecana maks. prędkość przepływu przy całkowicie otwartej klapie: 4 m/s (z SAL31..T10/F05, SAL81..T10/F05) / 2,5 m/s (z SAL61..T10/F05)
• Kompatybilne siłowniki: SAL31..T10/F05, SAL81..T10/F05, SAL61..T10/F05

Zastosowanie

Klapa VFW41.100U jest przeznaczona do stosowania jako zawór regulacyjny lub odcinający w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, m.in.:

• do układów zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz/zamknij),
• do regulacji 3-stawnej,
• do kaskadowych obiegów kotłowych lub chłodniczych,
• do otwierania lub odcinania przepływu przez wymiennik lub całe fragmenty instalacji,
• w zastosowaniach dopuszczających minimalną nieszczelność całkowicie zamkniętego zaworu.

Budowa i materiały

• Korpus: żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT
• Korpus w kształcie pierścienia z uszczelnieniem EPDM i ułożyskowaniem wału klapy.
• Kołnierze pokryte uszczelnieniem – brak kontaktu czynnika z korpusem klapy.

Urządzenia współpracujące

• Siłowniki elektromechaniczne: SAL31..T10/F05, SAL81..T10/F05, SAL61..T10/F05
• Nastawnik ręczny: ASK41NF05SP
• Maks. dopuszczalna różnica ciśnienia do niezawodnego zamknięcia (∆ps) z SAL..T10/F05: 300 kPa

Dane techniczne

• Ciśnienie nominalne PN: PN 16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Przyłącza kołnierzowe instalacji: PN 6 / PN 10 / PN 16 wg ISO 7005
• Temperatura czynnika: –20…120 °C
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi
• Zalecenie: jakość wody wg VDI 2035

Wskazówki do projektowania i montażu

• W instalacjach grzewczych zaleca się montaż na powrocie (niższa temperatura – korzystnie wpływa na trwałość uszczelnienia).
• Aby zapobiec nagłym skokom ciśnienia, przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym Y1).
• Położenie montażowe: od pionowego do poziomego.
• Montaż klapy i siłownika na obiekcie jest prosty i nie wymaga specjalnych narzędzi ani kalibracji.

Wymiary i masa (VFW41.100U)

• DN: 100
• A: 54 mm (długość zabudowy wg EN 558, szereg 20)
• J*: 177 mm (wymiar do podłączenia siłownika liczony od środka rurociągu)
• Przyłącze siłownika: EN 5211, F05
• X / Y / Z: 14 / 50 / 7
• Masa: 5,23 kg

Dostawa

• Klapa odcinająca dostarczana jest bez przeciwkołnierzy.
• Klapa odcinająca, siłownik i nastawnik ręczny są pakowane oddzielnie.

Podsumowanie

Siemens VFW41.100U to solidna klapa odcinająca DN 100 o Kvs 520 m³/h, przeznaczona do montażu międzykołnierzowego PN 6/10/16. Dzięki konstrukcji z uszczelnieniem EPDM-HT, pracy w zakresie 90° i kompatybilności z siłownikami SAL..T10/F05 stanowi praktyczne rozwiązanie do odcinania i regulacji przepływu w instalacjach HVAC.
