VFW41.40 Klapa odcinająca, PN16, DN40, kvs 40 m3/h, współpracuje z SQL36E50F04 lub SAL..T20

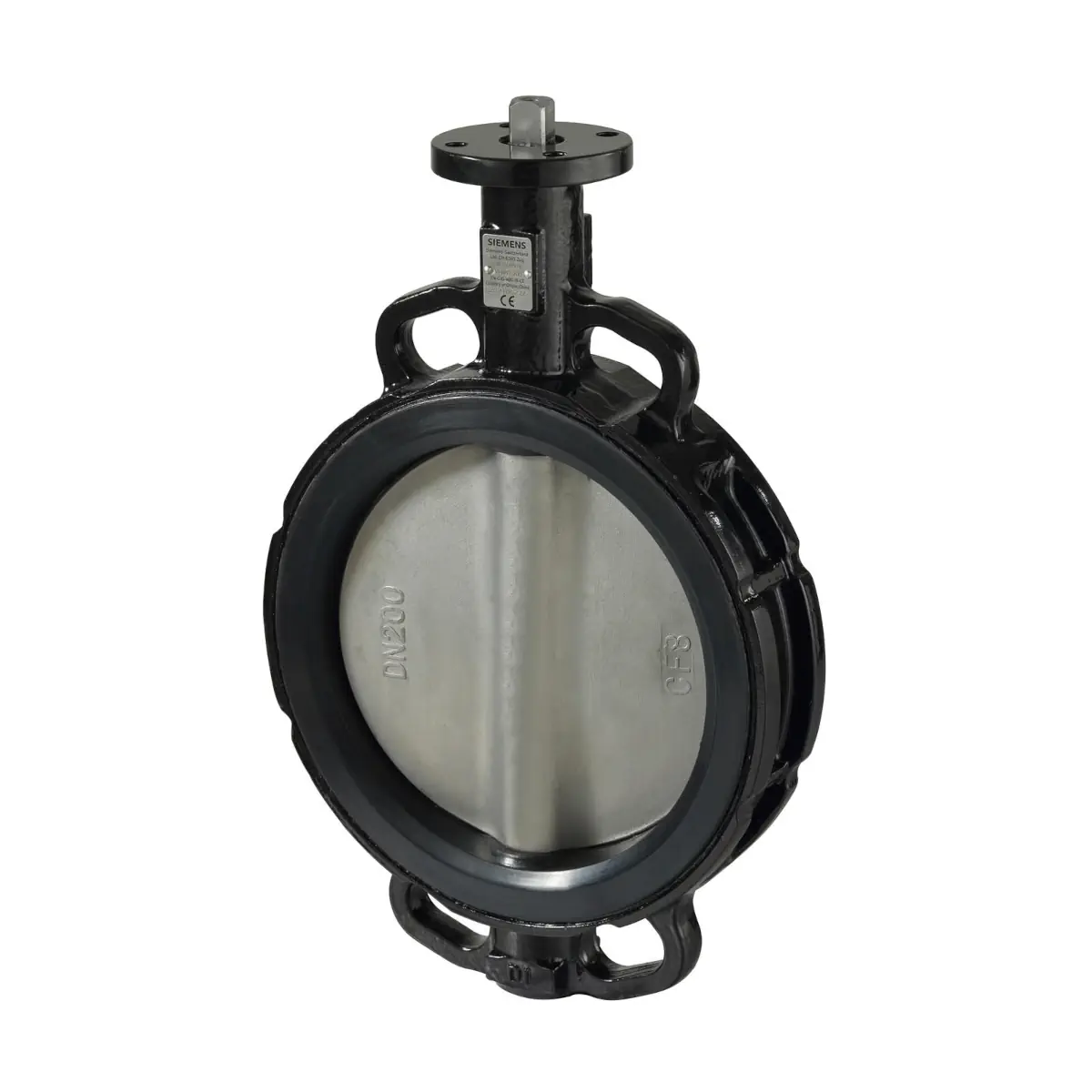

Siemens VFW41.40 to klapa odcinająca Acvatix™ o średnicy DN 40, przeznaczona do automatycznego lub ręcznego odcinania i regulacji przepływu w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Wersja PN 6/10/16 jest montowana pomiędzy kołnierzami wg ISO 7005, zapewnia szczelne zamykanie wg EN 12266-1 (klasa A) i nie wymaga konserwacji. Model VFW41.40 ma Kvs 40 m³/h oraz kołnierz do montażu siłownika zgodny z EN ISO 5211 (F04).

Najważniejsze cechy

• Producent: Siemens
• Model: VFW41.40
• Symbol magazynowy: S55235-V138
• Typ: klapa odcinająca (może pracować jako zawór regulacyjny lub odcinający)
• Średnica nominalna: DN 40
• Klasa ciśnienia / kołnierze: PN 6 / PN 10 / PN 16 (wg ISO 7005), montaż międzykołnierzowy
• Kvs: 40 m³/h
• Szczelność: szczelne zamykanie wg EN 12266-1, klasa szczelności A
• Kąt obrotu (praca): 90°
• Przepływ: możliwy w obu kierunkach
• Zalecana maks. prędkość przepływu wody (przy całkowicie otwartej klapie): 4,5 m/s
• Kołnierz do siłownika / nastawnika: EN ISO 5211, F04
• Materiały: korpus – żeliwo sferoidalne EN-GJS-400-18-LT; trzpień – stal nierdzewna 1.4021; tarcza – stal nierdzewna 1.4308; uszczelnienie – EPDM-HT
• Masa: 1,4 kg

Zastosowanie

VFW41.40 jest przeznaczona do stosowania jako zawór regulacyjny lub odcinający sterowany automatycznie albo ręcznie w instalacjach HVAC, m.in.:

• do układów zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz/zamknij),
• do regulacji 3-stawnej,
• do otwierania lub odcinania przepływu przez wymiennik lub fragmenty instalacji.

Budowa i szczelność

• Korpus pierścieniowy z żeliwa sferoidalnego, wyłożony uszczelnieniem EPDM, z ułożyskowaniem wału klapy.
• Kołnierze również pokryte uszczelnieniem – brak kontaktu czynnika z korpusem klapy.
• Klapa wyposażona w obrotową tarczę (kąt obrotu tarczy 360°); położenie kątowe wskazywane jest nacięciem na wałku.
• Szczelne zamykanie zgodnie z EN 12266-1, poziom nieszczelności A.

Współpraca z siłownikami i nastawnikiem ręcznym

• Opcjonalny nastawnik ręczny: ASK41NF04SP (blokowana dźwignia z pozycjami krańcowymi 0 i 90°, precyzyjne ustawianie co 10°, bariera przeciw-kondensacyjna, prosty montaż).
• Siłowniki elektromechaniczne: klapa może współpracować z siłownikami Siemens; dla VFW41.40 przewidziano m.in. SAL..T20, SQL36E50F04, SQL341E25 oraz SQL361E25.
• Maks. dopuszczalna różnica ciśnienia (ciśnienie zamykające) Δps dla wskazanych kombinacji z siłownikiem: do 1600 kPa.

Dane techniczne

• Ciśnienie nominalne: PN 16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi, powietrze
• Temperatura czynnika: –20…120 °C
• Przyłącza kołnierzowe (VFW41.40): PN 6 / PN 10 / PN 16 wg ISO 7005
• Szerokość całkowita: DIN EN 558, szereg 20
• Kołnierz do siłownika / nastawnika: EN ISO 5211, F04

Wskazówki do projektowania i montażu

• Montaż na jednym kołnierzu (DN 40): dopuszczalne 300 kPa.
• Przepływ może zachodzić z obydwu kierunków.
• Aby ograniczyć ryzyko nagłych skoków ciśnienia, przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym).
• Nie stosować dodatkowych uszczelnień kołnierzowych.
• Położenie montażowe: z siłownikiem SQL36E.. – dowolne; z siłownikami SAL..T20/T40 – pionowe do poziomego.

Dostawa

• Klapa odcinająca, siłownik i nastawnik ręczny są pakowane oddzielnie.
• Klapa odcinająca jest dostarczana bez przeciwkołnierzy.

Podsumowanie

Siemens VFW41.40 to solidna, międzykołnierzowa klapa odcinająca DN 40 do zastosowań HVAC, z wysoką szczelnością zamykania (EN 12266-1, klasa A) i parametrem Kvs 40 m³/h. Konstrukcja z uszczelnionym korpusem oraz standardowy kołnierz EN ISO 5211 (F04) ułatwiają dobór osprzętu (siłownika lub opcjonalnego nastawnika ręcznego) i pewne odcinanie przepływu w instalacji.
