VFW41.125 Klapa odcinająca, PN16, DN125, kvs 820 m3/h, współpracuje z SQL36E50F05 lub SAL..T40

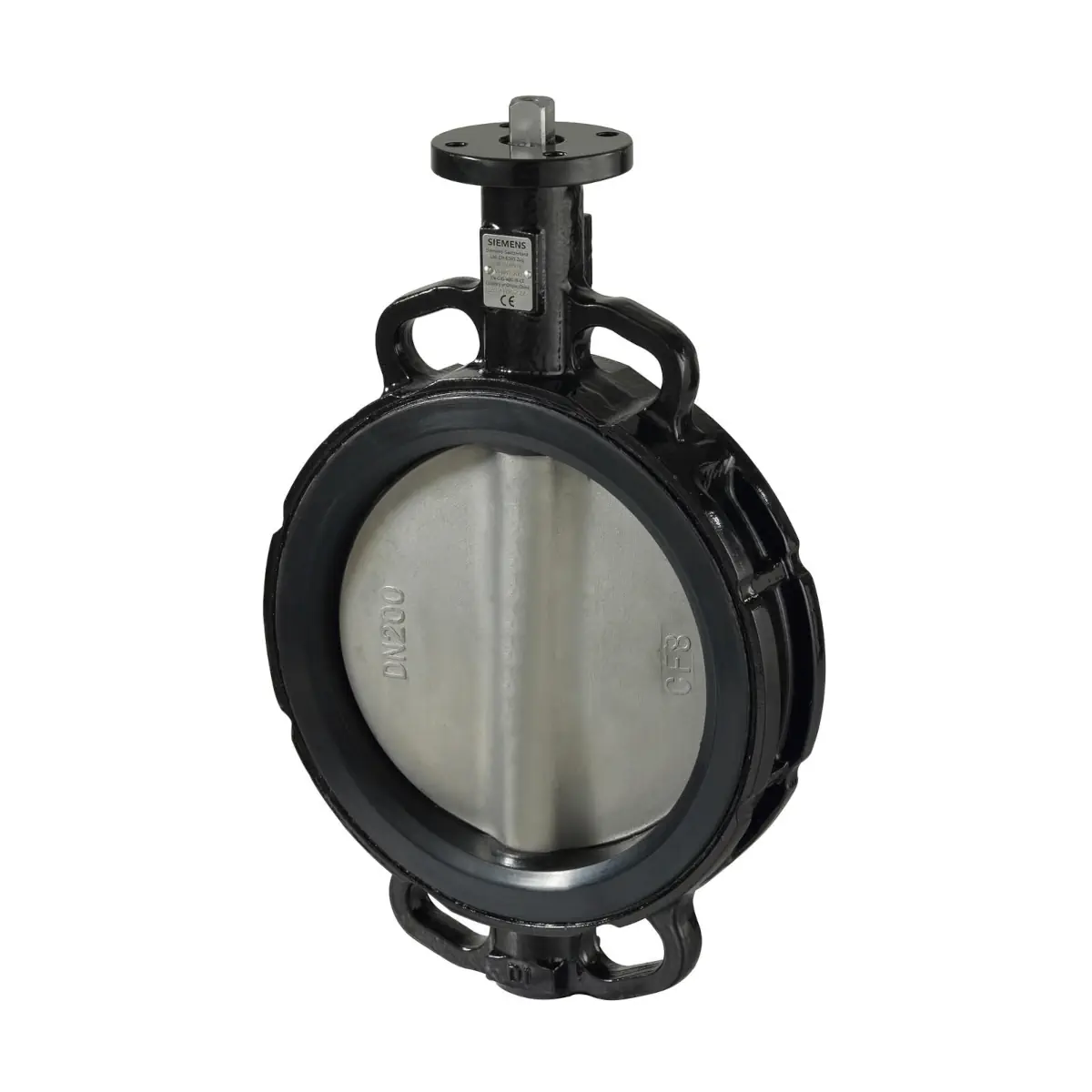

VFW41.125 to przemysłowa klapa odcinająca (butterfly) z rodziny Siemens Acvatix™, przeznaczona do automatycznego lub ręcznego odcinania i regulacji przepływu w instalacjach HVAC. Wersja DN 125 oferuje Kvs 820 m³/h, montaż pomiędzy kołnierzami PN 6 / PN 10 / PN 16 wg ISO 7005 oraz szczelne zamykanie zgodnie z EN 12266-1 (klasa szczelności A). Korpus wykonano z żeliwa sferoidalnego EN-GJS-400-18-LT, a klapa nie wymaga konserwacji.

Najważniejsze cechy

• Producent: Siemens
• Linia produktowa: Acvatix™
• Model: VFW41.125
• Symbol magazynowy: S55235-V143
• Typ: klapa odcinająca do instalacji HVAC (zawór odcinający / regulacyjny)
• Średnica nominalna: DN 125
• Przyłącza: montaż pomiędzy kołnierzami PN 6 / PN 10 / PN 16 wg ISO 7005
• Kvs: 820 m³/h
• Szczelność zamknięcia: EN 12266-1, poziom nieszczelności A
• Kąt obrotu (praca): 90°
• Zalecana maks. prędkość przepływu wody (przy całkowicie otwartej klapie): 4,5 m/s
• Kołnierz siłownika / nastawnika (EN ISO 5211): F05
• Bezobsługowa: nie wymaga konserwacji

Zastosowanie

VFW41.125 jest przeznaczona do stosowania jako zawór regulacyjny lub odcinający (sterowany automatycznie lub ręcznie) w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, m.in.:

• do układów zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz/zamknij),
• do regulacji 3-stawnej,
• do kaskadowych obiegów kotłowych lub chłodniczych,
• do otwierania lub odcinania przepływu przez wymiennik lub całe fragmenty instalacji.

Budowa i przepływ

• Korpus: pierścieniowy, z żeliwa sferoidalnego, wyłożony uszczelnieniem EPDM, z ułożyskowaniem wału klapy.
• Uszczelnione kołnierze: kołnierze są pokryte uszczelnieniem, dzięki czemu czynnik nie ma kontaktu z korpusem klapy.
• Tarcza klapy: obrotowa (kąt obrotu tarczy 360°); położenie kątowe wskazywane jest nacięciem na wałku.
• Kierunek przepływu: przepływ może zachodzić w obu kierunkach.

Siłowniki i nastawa ręczna

• Opcjonalny nastawnik ręczny: ASK41NF05SP (blokowana dźwignia z pozycjami krańcowymi 0 i 90°; precyzyjne ustawianie co 10°; bariera przeciw-kondensacyjna; prosty montaż).
• Współpraca z siłownikami elektromechanicznymi: SAL.. oraz SQL36E.., a także SQL341E.. lub SQL361E.. (dobór podłączenia wg EN ISO 5211: F05).

Dane techniczne

• Ciśnienie nominalne: PN 16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Poziom nieszczelności: szczelne zamknięcie wg EN 12266-1, klasa szczelności A
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi, powietrze
• Temperatura czynnika: –20…120 °C
• Szerokość całkowita (długość zabudowy): DIN EN 558, szereg 20
• Dyrektywa ciśnieniowa (PED 2014/68/EU): grupa płynów 2; DN 65…200: kategoria I, moduł A, z oznaczeniem CE

Materiały

• Korpus: żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT

Montaż i ważne wskazówki

• Montaż: pomiędzy kołnierzami PN 6 / PN 10 / PN 16 wg ISO 7005 (dla VFW41.. w zakresie DN40…DN450).
• Montaż na jednym kołnierzu: dla DN 40…250 dopuszczalne 300 kPa (dotyczy DN 125).
• Nie stosować żadnych dodatkowych uszczelnień kołnierzowych.
• Uwaga eksploatacyjna: przed uruchomieniem pomp zaleca się ustawić klapę w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym Y1), aby ograniczyć ryzyko nagłych skoków ciśnienia.
• Położenie montażowe: z siłownikami SQL36E.. – dowolne; z siłownikami SAL..T20/T40 – pionowe do poziomego.
• Dostawa: klapa odcinająca, siłownik i nastawnik ręczny są pakowane oddzielnie; klapy dostarczane są bez przeciwkołnierzy.

Podsumowanie

Siemens VFW41.125 to solidna, bezobsługowa klapa odcinająca DN 125 o Kvs 820 m³/h, przystosowana do montażu pomiędzy kołnierzami PN 6/10/16. Szczelność klasy A wg EN 12266-1, dopuszczalne ciśnienie robocze 16 bar, szeroki zakres mediów i temperatur oraz standard EN ISO 5211 (F05) do montażu siłownika sprawiają, że jest to pewny element do odcinania i sterowania przepływem w instalacjach HVAC.
