VFW41.80 Klapa odcinająca, PN16, DN80, kvs 260 m3/h, współpracuje z SQL36E50F05 lub SAL..T40

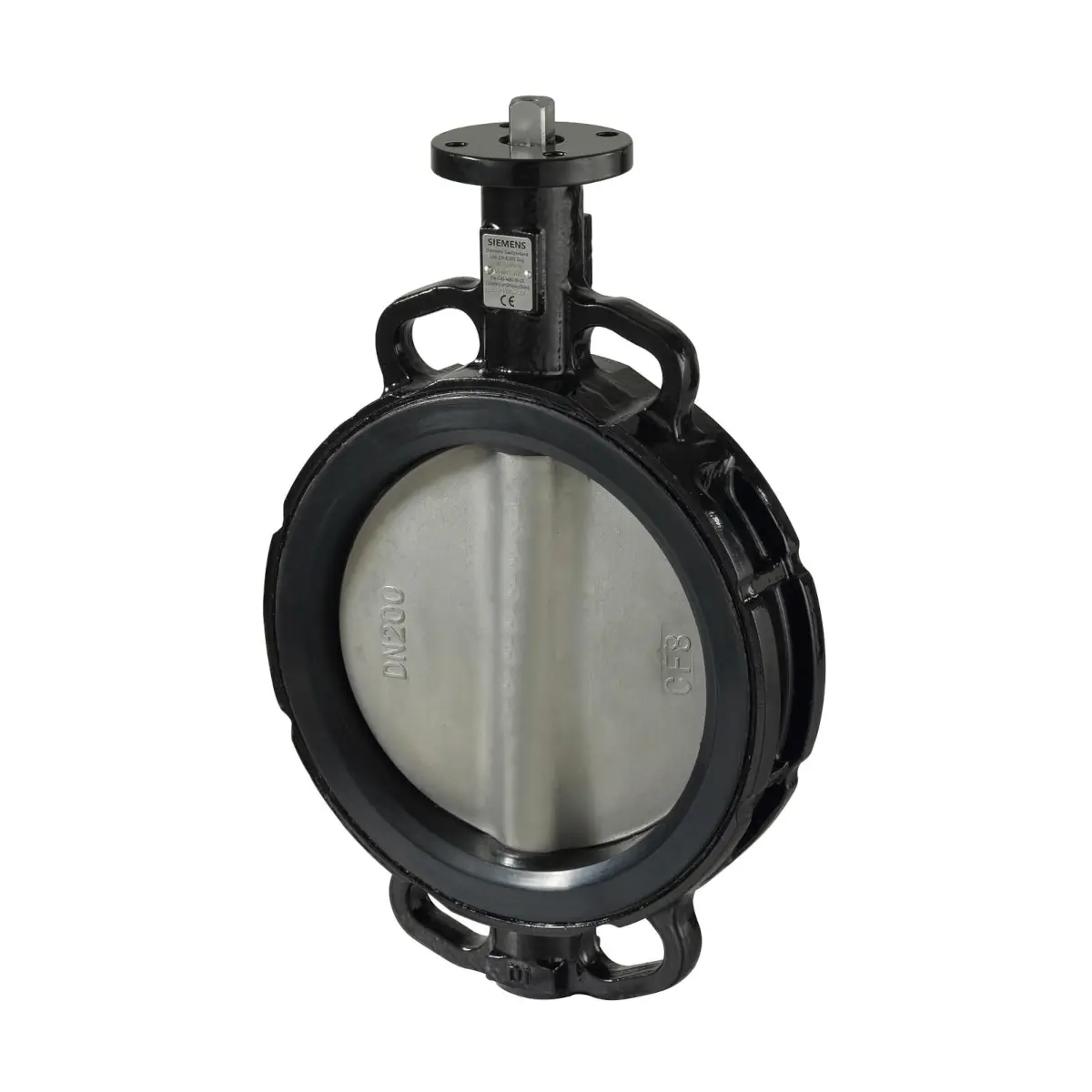

Siemens VFW41.80 (Acvatix™) to klapa odcinająca do instalacji HVAC, przeznaczona do pracy jako zawór regulacyjny lub odcinający – sterowany automatycznie (siłownikiem) lub ręcznie. Wykonana z żeliwa sferoidalnego EN-GJS-400-18-LT, w wykonaniu DN 80, do montażu pomiędzy kołnierzami PN 6 / PN 10 / PN 16 wg ISO 7005. Klapa zapewnia szczelne zamykanie wg EN 12266-1 (klasa szczelności A) oraz wysoki przepływ nominalny Kvs 260 m³/h.

Najważniejsze cechy

• Producent: Siemens
• Model: VFW41.80
• Typ: klapa odcinająca (PN6/10/16)
• Średnica nominalna: DN 80
• Kvs: 260 m³/h (dla zimnej wody 5…30°C przy spadku ciśnienia 100 kPa)
• Montaż: pomiędzy kołnierzami PN 6 / PN 10 / PN 16 wg ISO 7005
• Szczelność: EN 12266-1, poziom nieszczelności A
• Bezobsługowa: nie wymaga konserwacji
• Kołnierz siłownika / nastawnika: EN ISO 5211 (F04)
• Zalecana maks. prędkość przepływu wody: 4,5 m/s (przy całkowicie otwartej klapie)

Zastosowanie

VFW41.80 jest przeznaczona do stosowania jako zawór regulacyjny lub odcinający (automatycznie lub ręcznie) w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, m.in.:

• do układów zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz / zamknij),
• do regulacji 3-stawnej,
• do kaskadowych obiegów kotłowych lub chłodniczych,
• do otwierania lub odcinania przepływu przez wymiennik lub fragmenty instalacji.

Budowa i działanie

• Korpus pierścieniowy z żeliwa sferoidalnego, wyłożony uszczelnieniem EPDM, z ułożyskowaniem wału klapy.
• Kołnierze są również pokryte uszczelnieniem, dzięki czemu czynnik nie ma kontaktu z korpusem klapy.
• Klapa posiada obrotową tarczę (kąt obrotu tarczy 360°); kąt obrotu roboczego 90°.
• Położenie kątowe tarczy wskazywane jest przez nacięcie na wałku klapy.
• Przepływ przez klapę może zachodzić w obydwu kierunkach.

Współpraca z siłownikami i nastawnikiem ręcznym

Siłowniki

Klapa VFW41.80 może współpracować z siłownikami elektromechanicznymi SAL.., SQL36E.. oraz SQL341E.. / SQL361E.. (siłowniki SQL341E.., SQL361E.. mogą być montowane bezpośrednio na klapie).

Opcjonalny nastawnik ręczny

• ASK41NF05SP – do klap o średnicy DN 80…DN 125 (pasuje do VFW41.80).
• Blokowana dźwignia z pozycjami krańcowymi 0 i 90°, precyzyjne ustawianie klapy co 10°.
• Bariera przeciw-kondensacyjna, prosty montaż.

Wskazówki do projektowania i montażu

• Montaż na jednym kołnierzu: dla DN 40…250 dopuszczalne 300 kPa (dotyczy DN 80).
• Nie stosować dodatkowych uszczelnień kołnierzowych.
• Aby zapobiec nagłym skokom ciśnienia, przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym Y1).
• Pozycja montażu: z siłownikami SQL36E.. – dowolna; z siłownikami SAL..T20/T40 – pionowe do poziomego.

Dane techniczne (VFW41.80)

• Ciśnienie nominalne: PN 16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Szczelność zamknięcia: EN 12266-1, klasa szczelności A
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi, powietrze
• Temperatura czynnika: –20…120°C
• Kąt obrotu (praca): 90°
• Przyłącza kołnierzowe instalacji (DN 80): PN 6 / PN 10 / PN 16 wg ISO 7005
• Długość zabudowy: wg EN 558, szereg 20

Materiały

• Korpus: żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT

Wymiary i przyłącza (DN 80)

• Długość zabudowy A (EN 558, szereg 20): 46 mm
• Kołnierze instalacji: PN 6: ØE1 160 mm, M16 (8x) / PN 10: ØE2 160 mm, M16 (8x) / PN 16: ØE2 180 mm, M16 (8x)
• Interfejs siłownika (EN ISO 5211): F04 (X = 11 mm, Y = 42 mm, Z = 6 mm)
• Masa: 3,8 kg

Dostawa

• Klapa odcinająca, siłownik oraz nastawnik ręczny są pakowane oddzielnie.
• Klapy odcinające dostarczane są bez przeciwkołnierzy.

Podsumowanie

Siemens VFW41.80 to solidna i szczelna klapa odcinająca DN 80 do montażu międzykołnierzowego PN 6 / 10 / 16, zapewniająca Kvs 260 m³/h oraz szczelność zamknięcia klasy A wg EN 12266-1. Bezobsługowa konstrukcja z wykładziną EPDM, standardowy interfejs EN ISO 5211 F04 oraz możliwość zastosowania siłownika lub nastawnika ręcznego czynią ją praktycznym wyborem do odcinania i automatycznej regulacji przepływu w instalacjach HVAC.
