ASK77.2 Zestaw do montażu siłowników do przepustnic powietrza GMA..1E na zaworach kulowych

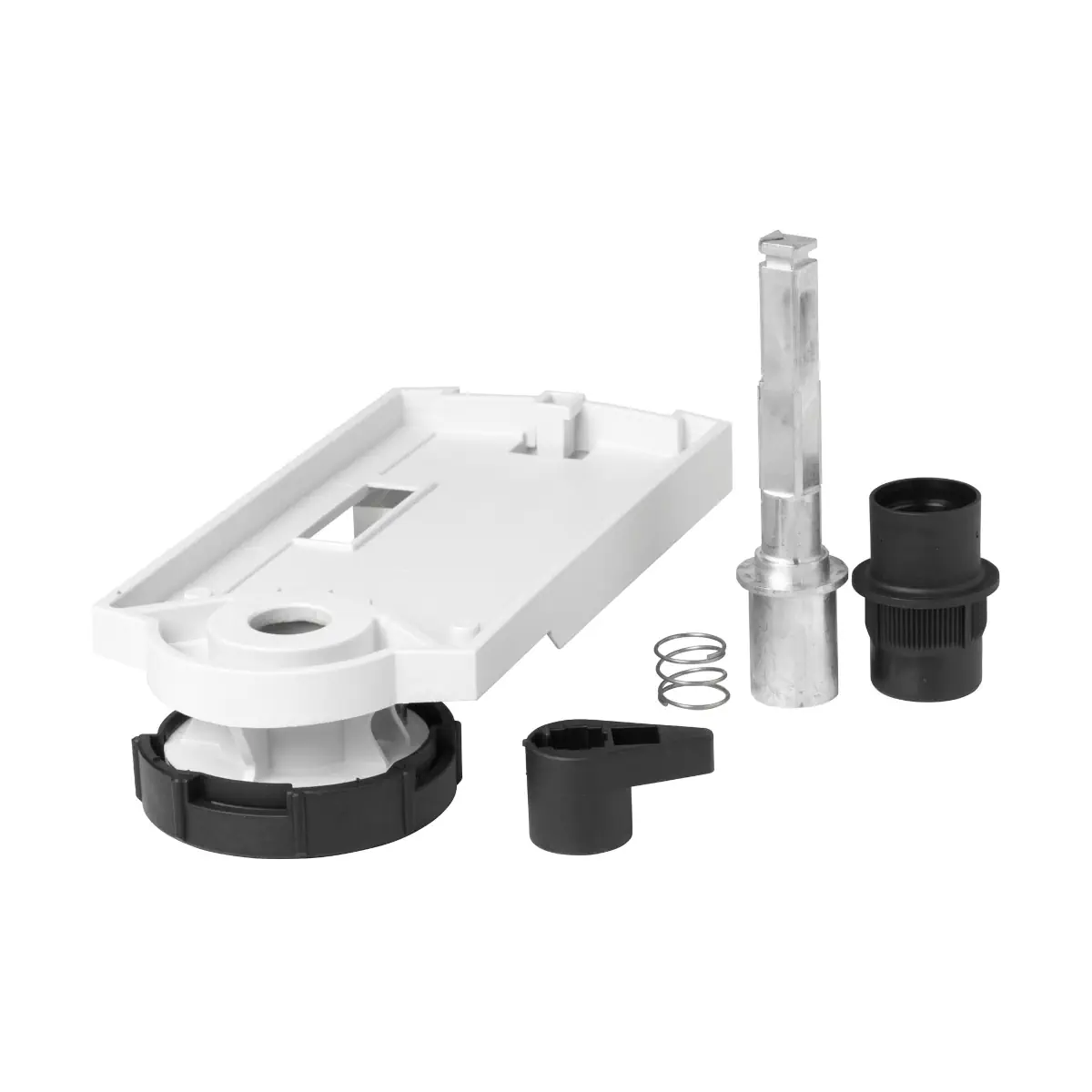

ASK77.2 to oryginalny zestaw montażowy (Accessory Kit BV) firmy Siemens, przeznaczony do współpracy z siłownikami obrotowymi GMA..1E / GMAxx1.9E ze sprężyną powrotną w aplikacjach na zaworach kulowych w instalacjach HVAC. Stosuje się go wszędzie tam, gdzie układ na zaworze kulowym wymaga siłownika z funkcjami pomocniczymi, takimi jak potencjometr lub przełącznik pomocniczy.

Najważniejsze cechy

• Producent: Siemens
• Model: ASK77.2
• Typ produktu: zestaw montażowy (Accessory Kit BV) do siłowników obrotowych
• Przeznaczenie: montaż siłowników GMA..1E / GMAxx1.9E ze sprężyną powrotną na zaworach kulowych w aplikacjach wymagających funkcji pomocniczych
• Kompatybilne siłowniki: GMA..1E (z funkcją sprężyny powrotnej), rodzina GMAxx1.9E
• Funkcje pomocnicze (po stronie siłownika): możliwość zastosowania siłowników z potencjometrem lub przełącznikiem pomocniczym (wg wersji siłownika)
• Nazwa zamówieniowa: Accessory Kit BV for GMAxx1.9E
• Obszar zastosowania: instalacje ogrzewania, wentylacji i klimatyzacji (HVAC) w obiegach zamkniętych z zaworami kulowymi regulacyjnymi

Zastosowanie

Zestaw montażowy ASK77.2 stosuje się w aplikacjach na zaworach kulowych, w których:

• wymagana jest praca siłownika obrotowego z dodatkowymi funkcjami pomocniczymi (np. sygnalizacja położeń przez przełącznik pomocniczy lub sprzężenie zwrotne przez potencjometr),
• zastosowany ma być standardowy siłownik z rodziny GMA..1E / GMAxx1.9E ze sprężyną powrotną,
• niezbędne jest mechaniczne dopasowanie siłownika do zaworu kulowego za pomocą dedykowanego zestawu montażowego.

Zgodnie z danymi producenta, w przypadku gdy aplikacja na zaworze kulowym wymaga siłownika z funkcjami pomocniczymi (np. przełącznik pomocniczy, potencjometr), zastosowanie odpowiedniego zestawu ASK77.. – dla GMA..1E jest to właśnie ASK77.2 – jest wymagane jako dodatkowy element pomiędzy zaworem a siłownikiem.

Funkcje i działanie

• Interfejs montażowy: ASK77.2 pełni rolę zestawu łączącego siłownik obrotowy GMA..1E / GMAxx1.9E z zaworem kulowym, umożliwiając prawidłowy mechaniczny montaż w aplikacjach HVAC.
• Obsługa funkcji pomocniczych: zestaw umożliwia wykorzystanie w aplikacji zaworowej tych wersji siłowników GMA..1E, które wyposażone są w funkcje pomocnicze, takie jak potencjometr czy przełącznik pomocniczy (zgodnie z konfiguracją wybranego siłownika).
• Standardowe siłowniki w aplikacjach zaworowych: producent dopuszcza stosowanie standardowych siłowników z odpowiednimi funkcjonalnościami w aplikacjach, gdzie zastosowano kulowe zawory regulacyjne; w takim przypadku ASK77.2 jest wymaganym elementem montażowym.

Bezpieczeństwo i współpraca z ALJ100

W dokumentacji producent zwraca szczególną uwagę na bezpieczeństwo przy jednoczesnym zastosowaniu ASK77.2, adaptera temperaturowego ALJ100 oraz siłowników serii GMA..:

• Nie wolno łączyć adaptera temperaturowego ALJ100 z zestawem montażowym ASK77.2 i siłownikiem GMA.. zasilanym napięciem AC 230 V~.
• Nie wolno łączyć adaptera temperaturowego ALJ100 z zestawem ASK77.2 i siłownikiem GMA.., którego przełącznik pomocniczy pracuje z napięciem AC 230 V~.

Producent wskazuje, że niewłaściwe użycie takiej kombinacji (ALJ100 + ASK77.2 + GMA.. przy AC 230 V~) może prowadzić do zagrażających życiu porażeń prądem.

Montaż

• W aplikacjach na zaworach kulowych z funkcjami pomocniczymi zestaw ASK77.2 jest wymagany dodatkowo do samego siłownika GMA..1E / GMAxx1.9E.
• Przy montażu należy postępować zgodnie z instrukcją montażu dla zestawów ASK77.. oraz odpowiednimi instrukcjami siłownika i zaworu kulowego.
• Producent informuje, że zespół zawór kulowy / siłownik obrotowy w omawianej serii może być montowany na obiekcie, bez użycia specjalnych narzędzi i bez dodatkowych nastaw, co upraszcza instalację i serwis (dotyczy kompletu zawór–siłownik we właściwej kombinacji z zestawem montażowym).

Dane techniczne (zakres z dostarczonej dokumentacji)

• Oznaczenie: ASK77.2
• Rodzaj: zestaw montażowy / Accessory Kit BV
• Przeznaczenie: do siłowników obrotowych GMA..1E (GMAxx1.9E) ze sprężyną powrotną
• Nazwa zamówieniowa: Accessory Kit BV for GMAxx1.9E
• Zastosowanie: aplikacje na zaworach kulowych w instalacjach grzewczych, chłodniczych i wentylacyjnych (HVAC) w obiegach zamkniętych

Podsumowanie

Siemens ASK77.2 to dedykowany zestaw montażowy Accessory Kit BV do siłowników obrotowych GMA..1E / GMAxx1.9E ze sprężyną powrotną, stosowanych na zaworach kulowych w instalacjach HVAC. Umożliwia on wykorzystanie standardowych siłowników z funkcjami pomocniczymi (potencjometr, przełącznik pomocniczy) w aplikacjach zaworowych, przy zachowaniu zaleceń producenta dotyczących montażu i bezpieczeństwa, w szczególności przy jednoczesnym stosowaniu adaptera temperaturowego ALJ100.
