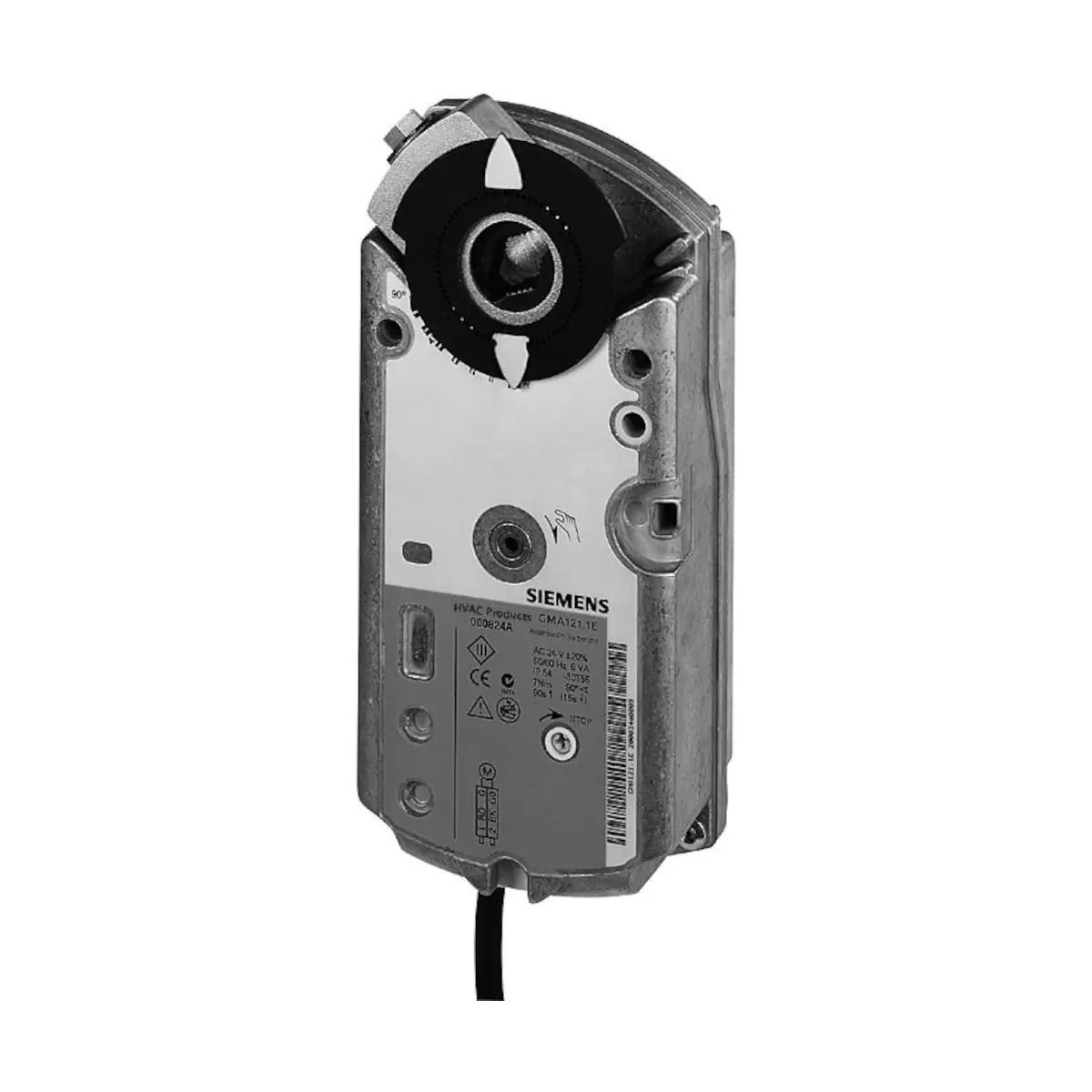

GMA121.1E Siłownik obrotowy ze sprężyną powrotną, 7 [Nm], 2-stawny, 24 [V] AC/DC, 90/15 [s]

Siemens GMA121.1E to obrotowy siłownik do przepustnic powietrza z serii OpenAir™, przeznaczony do sterowania 2-stawnego w instalacjach wentylacyjnych. Siłownik pracuje z zasilaniem 24 V AC lub 24…48 V DC, oferuje moment 7 Nm oraz posiada sprężynę powrotną, która przy zaniku zasilania ustawia przepustnicę w położeniu „zerowym” (pozycja awaryjna). Wyposażony jest w samocentrujący adapter osi i ma mechanicznie nastawiany zakres roboczy 0…90°.

Najważniejsze cechy

• Producent: Siemens
• Model: GMA121.1E
• Typ: obrotowy siłownik do przepustnic powietrza ze sprężyną powrotną
• Rodzaj sterowania: 2-stawne
• Zasilanie: 24 V AC ±20% (50/60 Hz) / 24…48 V DC ±20%
• Nominalny moment obrotowy: 7 Nm
• Moment maksymalny (zblokowanie): 21 Nm
• Nominalny kąt obrotu / maksymalny kąt obrotu: 90° / 95° ±2°
• Ograniczenie kąta obrotu: mechaniczne, ze skokiem co 5°
• Czas przebiegu 90° (silnikiem): 90 s
• Czas zamykania sprężyną (przy zaniku zasilania): 15 s
• Stopień ochrony obudowy: IP54
• Przewód przyłączeniowy: fabrycznie montowany, długość 0,9 m, przekrój 0,75 mm²

Zastosowanie

• Do przepustnic powietrza o powierzchni do 1,5 m² (zależnie od tarcia).
• Do instalacji wentylacyjnych, w których przy braku zasilania siłownik ma przejść do położenia „zerowego” (pozycja awaryjna).
• Do przepustnic z dwoma siłownikami zamontowanymi na osi (przy pomocy obejmy montażowej).

Funkcje i działanie

Sprężyna powrotna (funkcja bezpieczeństwa)

• W przypadku zaniku zasilania sprężyna powrotna ustawia siłownik w pozycji „zerowej”.
• Czas powrotu sprężyną: 15 s (dla 90°).

Ruch obrotowy i ograniczenie zakresu

• Nominalny kąt obrotu: 90° (maks. 95° ±2°).
• Zakres roboczy można ograniczyć mechanicznie w zakresie 0…90°, ze skokiem co 5°.
• Kierunek obrotu zależy od pozycji montażu na osi przepustnicy oraz rodzaju sterowania.

Dane techniczne

• Zasilanie: 24 V AC ±20% (50/60 Hz) / 24…48 V DC ±20%
• Pobór mocy w ruchu: AC: 5 VA / 3,5 W; DC: 3,5 W
• Pobór mocy w stanie trzymania: AC/DC: 2 W
• Nominalny moment obrotowy: 7 Nm
• Moment maksymalny (zblokowanie): 21 Nm
• Czas przebiegu 90° (silnikiem): 90 s
• Czas zamykania sprężyną: 15 s
• Stopień ochrony: IP54
• Warunki środowiskowe (praca / transport): -32…+55°C / -32…+70°C
• Wilgotność (bez kondensacji): < 95% r.h. (praca i transport)
• Wymiary (szer. x dł. x wys.): 81 x 192 x 63 mm
• Oś przepustnicy (okrągła / kwadrat): 6,4…20,5 mm / 6,4…13 mm
• Minimalna długość osi: 20 mm
• Masa (bez opakowania): 1,2 kg

Montaż

• Samocentrujący adapter osi ułatwia montaż na osi przepustnicy.
• Możliwy montaż dwóch siłowników tego samego typu na jednej osi przepustnicy (przy użyciu obejmy montażowej) w celu podwojenia momentu obrotowego.
• Zakres pracy można dopasować do mechaniki przepustnicy dzięki mechanicznemu ograniczeniu kąta (co 5°).

Podsumowanie

Siemens GMA121.1E to solidny siłownik obrotowy 7 Nm do przepustnic powietrza, z zasilaniem 24 V AC / 24…48 V DC i sterowaniem 2-stawnym. Dzięki sprężynie powrotnej zapewnia bezpieczne przejście do pozycji awaryjnej „0”, a mechanicznie nastawiany zakres 0…90° oraz samocentrujący adapter osi ułatwiają szybki montaż i dopasowanie do aplikacji wentylacyjnych.
