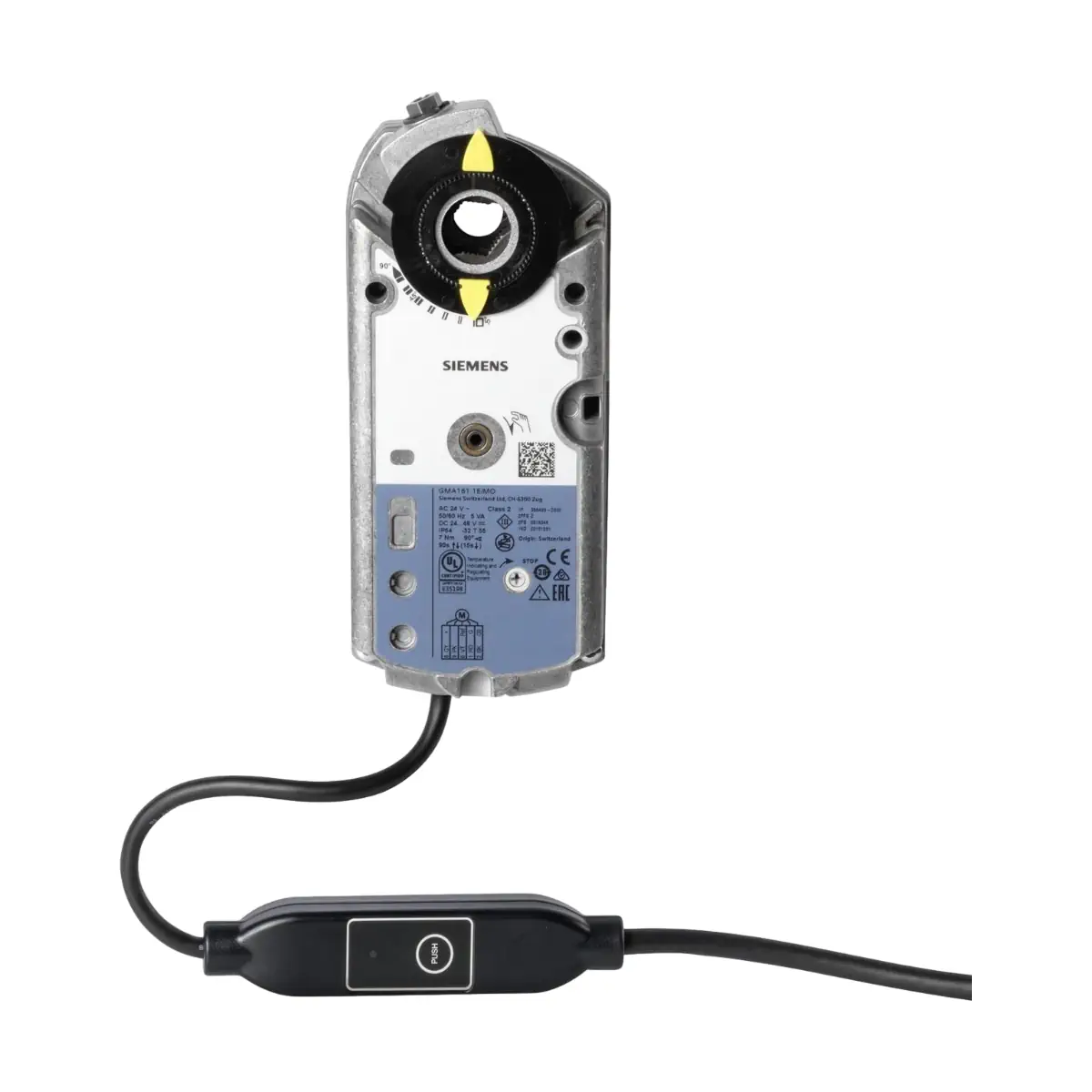

GMA161.1E/MO Siłownik obrotowy ze sprężyną powrotną, 7 [Nm], Modbus RTU, 24 [V] AC/DC, 90/15 [s]

GMA161.1E/MO to siłownik do przepustnic powietrza Siemens z serii OpenAir™, wyposażony w sprężynę powrotną oraz komunikację Modbus RTU (RS-485). Siłownik zasilany jest napięciem 24 V AC/DC i oferuje nominalny moment obrotowy 7 Nm, dzięki czemu jest przeznaczony m.in. do central klimatyzacyjnych (AHU) oraz innych zastosowań wentylacyjnych, gdzie wymagane jest sieciowe sterowanie pozycją przepustnicy i szybki powrót sprężyną przy zaniku zasilania.

Najważniejsze cechy

• Producent: Siemens
• Model: GMA161.1E/MO
• Nr magazynowy: S55499-D300
• Typ: siłownik do przepustnic powietrza ze sprężyną powrotną
• Nominalny moment obrotowy: 7 Nm
• Komunikacja: Modbus RTU (RS-485), bez separacji galwanicznej
• Zasilanie: 24 V AC ±20% (SELV) / 24 V DC ±20% (SELV) lub 24 V AC klasa 2 (US)
• Czas przebiegu (90° silnikiem): 90 s
• Czas zamykania sprężyną (brak zasilania): 15 s
• Nominalny / maksymalny kąt obrotu: 90° / 95° ± 2°
• Moment maksymalny: < 21 Nm
• Sterowanie ręczne: tak
• Wskaźnik położenia: tak
• Stopień ochrony: IP54

Zastosowanie

GMA161.1E/MO jest przeznaczony do sterowania przepustnicami powietrza w instalacjach wentylacyjnych, w szczególności w centralach klimatyzacyjnych (AHU). Pozycja przepustnicy jest sterowana cyfrowo poprzez Modbus RTU, a w przypadku zaniku zasilania siłownik wykonuje powrót sprężyną.

Komunikacja Modbus RTU

• Interfejs: RS-485 (bez separacji galwanicznej)
• Funkcje przez magistralę: wartość zadana i aktualna pozycja 0…100%
• Wymuszenia: Otwórz / Zamknij / Min / Maks / Stop
• Monitorowanie: nadzór wartości zadanej oraz tryb pracy w przypadku braku komunikacji
• Liczba węzłów (maks.): 32
• Zakres adresów: 1…247 / 255 (domyślnie: 255)
• Prędkości transmisji: Auto / 9,6 / 19,2 / 38,4 / 57,6 / 76,8 / 115,2 kbaud
• Formaty transmisji: 1-8-E-1 / 1-8-O-1 / 1-8-N-1 / 1-8-N-2 (domyślnie: 1-8-E-1)
• Terminator magistrali: 120 Ω, włączany elektronicznie (domyślnie: wyłączony)

Funkcje sterowania i tryby pracy

Pozycjonowanie i wymuszenie

• Wartość zadana: 0…100% (Modbus)
• Aktualna pozycja: 0…100% (Modbus)
• Wymuszenie położenia: Wyłączone / Otwórz / Zamknij / Stop / Przejdź do Min / Przejdź do Maks

Kierunek i zakres ruchu

• Kierunek obrotu: ustawiany przez magistralę (CW / CCW)
• Położenie minimalne i maksymalne: konfigurowane przez Modbus (0…100%)
• Tryb adaptacji: włączany/wyłączany przez magistralę

Tryb „Brak komunikacji”

• Możliwe zachowanie: przejście do zadanego położenia „Brak komunikacji”, utrzymanie ostatniego położenia lub wyłączenie trybu
• Położenie dla trybu Brak komunikacji: konfigurowane w zakresie 0…100%
• Limit czasu dla trybu Brak komunikacji: konfigurowany (0…65535 s)

HMI (przycisk i dioda LED) – podstawowe operacje

• Wyświetlenie aktualnego adresu: krótkie naciśnięcie przycisku (< 1 s); cyfry są sygnalizowane mignięciami LED w kolorach (jedności: czerwony, dziesiątki: zielony, setki: pomarańczowy).
• Włączenie/wyłączenie terminatora magistrali: realizowane przyciskiem; po wyświetleniu adresu LED miga 1 raz na niebiesko, gdy terminator jest włączony.
• Adresowanie: możliwość wprowadzenia adresu Modbus przyciskiem.
• Przywrócenie ustawień fabrycznych: przytrzymanie przycisku (> 10 s).

Podłączenie elektryczne (zasilanie i Modbus)

Siłownik dostarczany jest z fabrycznie zamontowanym przewodem dla zasilania i komunikacji. Długość kabla wynosi 0,9 m, a wykonanie to 5 × 0,75 mm².

• G (czerwony): potencjał systemowy 24 V AC / 24 V DC
• G0 (czarny): neutralny systemowy
• REF (fioletowy): sygnał referencyjny (Modbus RTU)
• + (szary): magistrala + (Modbus RTU)
• - (różowy): magistrala - (Modbus RTU)

• Wspólna masa: wszystkie podłączane urządzenia muszą być połączone z tą samą masą G0.
• Wymagania zasilania: napięcie na zaciskach G i G0 musi spełniać wymagania SELV lub PELV; wymagane są transformatory bezpieczeństwa z podwójną izolacją zgodnie z EN 61558 (praca 100% czasu).

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% / 24 V DC ±20%
• Częstotliwość: 50/60 Hz
• Pobór mocy podczas trzymania: AC: 5 VA / 3 W; DC: 3 W
• Pobór mocy podczas obrotu: AC: 5 VA / 3,5 W; DC: 3,5 W
• Czas przebiegu 90° (silnikiem): 90 s
• Czas zamykania sprężyną (brak zasilania): 15 s
• Moment nominalny: 7 Nm
• Moment maksymalny: < 21 Nm
• Stopień ochrony: IP54
• Klasa bezpieczeństwa (EN 60730): III
• Warunki pracy: wewnątrz pomieszczeń, -32…55°C, wilgotność < 95% r.h. (bez kondensacji)
• Transport: -32…70°C, wilgotność < 95% r.h.
• Składowanie: -5…45°C, wilgotność < 95% r.h.
• Wymiary (bez modułu magistrali): 81 × 192 × 63 mm
• Waga (bez opakowania): 1,4 kg

Montaż

• Oś przepustnicy (okrągła): 6,4…20,5 mm
• Oś przepustnicy (czworokątna): 6,4…13 mm
• Minimalna długość osi: 20 mm
• Stopień ochrony IP54: obowiązuje w określonych pozycjach montażu.
• Uwaga montażowa: nie otwierać obudowy siłownika.

Podsumowanie

Siemens GMA161.1E/MO (S55499-D300) to siłownik do przepustnic powietrza 24 V AC/DC z komunikacją Modbus RTU, zapewniający sterowanie pozycją w zakresie 0…100% i funkcje wymuszeń, a także sprężynę powrotną z czasem zamknięcia 15 s przy zaniku zasilania. Nominalny moment 7 Nm, stopień ochrony IP54 oraz parametryzacja przez magistralę sprawiają, że jest to rozwiązanie dopasowane do nowoczesnych aplikacji wentylacyjnych i AHU.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt GMA161.1E/MO posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE. Nie wyrzucać z odpadami komunalnymi.
• Przestrzegać krajowych i lokalnych przepisów dotyczących bezpieczeństwa. Nieprzestrzeganie obowiązujących regulacji może skutkować obrażeniami ciała i uszkodzeniem mienia.
• Montaż i podłączenie wykonywać wyłącznie zgodnie z dokumentacją producenta. Przed rozpoczęciem prac przy siłowniku należy odłączyć przewody elektryczne od zacisków.
• Nie otwierać obudowy siłownika.
• Urządzenie jest zasilane napięciem 24 V AC/DC. Napięcie zasilające na zaciskach G i G0 musi spełniać wymagania SELV lub PELV. Wymagane są transformatory bezpieczeństwa z podwójną izolacją zgodnie z EN 61558, przeznaczone do pracy przez 100% czasu.
• Interfejs komunikacyjny Modbus RTU (RS-485) w tym produkcie jest bez separacji galwanicznej. Podłączenie magistrali należy wykonywać zgodnie z dokumentacją producenta.
• Wszystkie podłączane urządzenia muszą być połączone z tą samą masą G0.
• Urządzenie należy montować wyłącznie w dopuszczalnych pozycjach montażu określonych przez producenta. Stopień ochrony IP54 jest zachowany tylko przy prawidłowej pozycji montażowej.
• Produkt jest przeznaczony do montażu wewnątrz pomieszczeń.
• Siłownik wyposażony jest w naprężoną sprężynę powrotną. Rozbieranie urządzenia może spowodować obrażenia wskutek szybko poruszających się części. Siłownik z naprężoną sprężyną powrotną może rozbierać wyłącznie wykwalifikowany personel.
• W przypadku zaniku zasilania siłownik powraca sprężyną do położenia bezpiecznego. Podczas montażu i serwisu należy uwzględnić możliwość samoczynnego ruchu elementu wykonawczego.
• W razie usterki mechanicznej, zablokowania siłownika lub podczas sterowania ręcznego urządzenie może sygnalizować stan alarmowy. Nie używać uszkodzonego urządzenia.
• Warunki pracy: temperatura otoczenia od -32 do +55 °C, wilgotność poniżej 95% r.h. bez kondensacji.
