GMA163.1E Siłownik obrotowy ze sprężyną powrotną, 7 [Nm], 0..35 [V], 24 [V] AC/DC, 90/15 [s], nastawiana charakterystyka

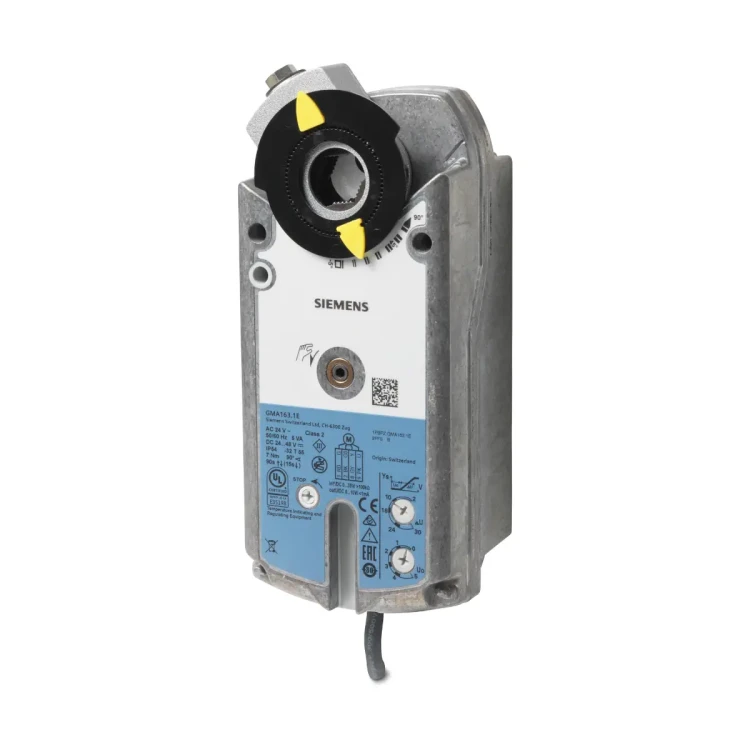

GMA163.1E to obrotowy siłownik do przepustnic powietrza Siemens z serii OpenAir™ GMA..1, wyposażony w sprężynę powrotną (po zaniku zasilania przechodzi do pozycji „zerowej” – pozycja awaryjna). Siłownik pracuje z momentem 7 Nm, jest zasilany 24 V AC lub 24…48 V DC i przeznaczony do sterowania ciągłego z ustawianą charakterystyką sygnału. Posiada samocentrujący adapter osi, mechanicznie nastawiany zakres roboczy 0…90° oraz fabrycznie zamontowany kabel przyłączeniowy 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GMA163.1E
• Seria / typ: OpenAir™ GMA..1 – siłownik obrotowy do przepustnic powietrza ze sprężyną powrotną
• Zastosowanie: do przepustnic powietrza o powierzchni do 1,5 m² (zależnie od tarcia)
• Zasilanie: 24 V AC ±20%, 50/60 Hz lub 24…48 V DC ±20%
• Rodzaj sterowania: ciągłe (sygnał z ustawianą charakterystyką)
• Moment obrotowy (nominalny): 7 Nm
• Moment maksymalny (zblokowanie): 21 Nm
• Sprężyna powrotna: powrót do pozycji „zerowej” przy zaniku zasilania
• Ograniczenie kąta obrotu: mechaniczne, ze skokiem co 5°
• Wskazanie położenia: mechaniczne (wskaźnik położenia) oraz sygnał położenia U = 0…10 V DC
• Przewód przyłączeniowy: fabryczny, 0,9 m, 0,75 mm²
• Stopień ochrony: IP54

Zastosowanie

• Do przepustnic powietrza o powierzchni do 1,5 m² (w zależności od tarcia).
• Do instalacji wentylacyjnych, w których przy braku zasilania siłownik ma ustawić się w położeniu „zerowym” (pozycja awaryjna).

Funkcje i działanie

Sterowanie ciągłe z ustawianą charakterystyką

• Sygnał sterujący Y: 0…35 V DC.
• Ustawiana charakterystyka: przesunięcie Uo = 0…5 V oraz zakres roboczy DU = 2…30 V.

Sprężyna powrotna (pozycja awaryjna)

• W przypadku zaniku zasilania sprężyna powrotna ustawia siłownik w pozycji „zerowej”.
• Czas zamykania sprężyną (przy zaniku zasilania): 15 s.

Zakres i kierunek obrotu

• Nominalny kąt obrotu: 90° (maks. 95° ± 2°).
• Czas przebiegu dla 90° (silnikiem): 90 s.
• Zakres roboczy: nastawiany mechanicznie w zakresie 0…90°.
• Kierunek obrotu: zgodny lub przeciwny do ruchu wskazówek zegara (zależnie od pozycji montażu na osi przepustnicy i rodzaju sterowania).

Wskazanie położenia

• Mechaniczne: kąt obrotu wskazywany za pomocą wskaźnika położenia.
• Elektryczne: sygnał położenia U = 0…10 V DC proporcjonalny do kąta obrotu.

Podłączenie elektryczne (24 V AC / 24…48 V DC)

• G (czerwony): potencjał systemowy 24 V AC / 24…48 V DC
• G0 (czarny): masa systemowa
• Y (szary): sygnał sterujący
• U (różowy): sygnał położenia 0…10 V DC

Dane techniczne

• Zasilanie: 24 V AC ±20% / 50/60 Hz lub 24…48 V DC ±20%
• Pobór mocy w ruchu (GMA1...1): AC: 5 VA / 3,5 W; DC: 3,5 W
• Pobór mocy w stanie trzymania (GMA16..1): AC/DC: 2,5 W
• Moment nominalny: 7 Nm
• Moment maksymalny (zblokowanie): 21 Nm
• Kąt obrotu: 90° (maks. 95° ±2°)
• Czas przebiegu 90° (silnikiem): 90 s
• Czas zamykania sprężyną: 15 s
• Maks. dopuszczalne napięcie wejściowe: 35 V DC
• Napięcie wyjściowe U: 0…10 V DC
• Maks. prąd wyjściowy U: ±1 mA DC
• Stopień ochrony: IP54
• Klasa izolacji (EN 60730): III (dla 24 V AC/DC)
• Warunki środowiskowe (praca): -32…+55°C, <95% r.h. (bez kondensacji)
• Warunki środowiskowe (transport): -32…+70°C, <95% r.h. (bez kondensacji)

Wymiary i montaż

• Wymiary siłownika (szer. x dł. x wys.): 81 x 192 x 63 mm
• Oś przepustnicy: okrągła 6,4…20,5 mm / kwadrat 6,4…13 mm
• Minimalna długość osi: 20 mm
• Masa (bez opakowania, GMA1..1): 1,2 kg

Podsumowanie

Siemens GMA163.1E to siłownik obrotowy do przepustnic powietrza z momentem 7 Nm i sprężyną powrotną, przeznaczony do aplikacji, w których wymagany jest powrót do pozycji „zerowej” po zaniku zasilania. Zasilanie 24 V AC / 24…48 V DC, ciągłe sterowanie z ustawianą charakterystyką oraz sygnał położenia 0…10 V ułatwiają integrację z automatyką wentylacyjną i precyzyjne pozycjonowanie przepustnicy.
