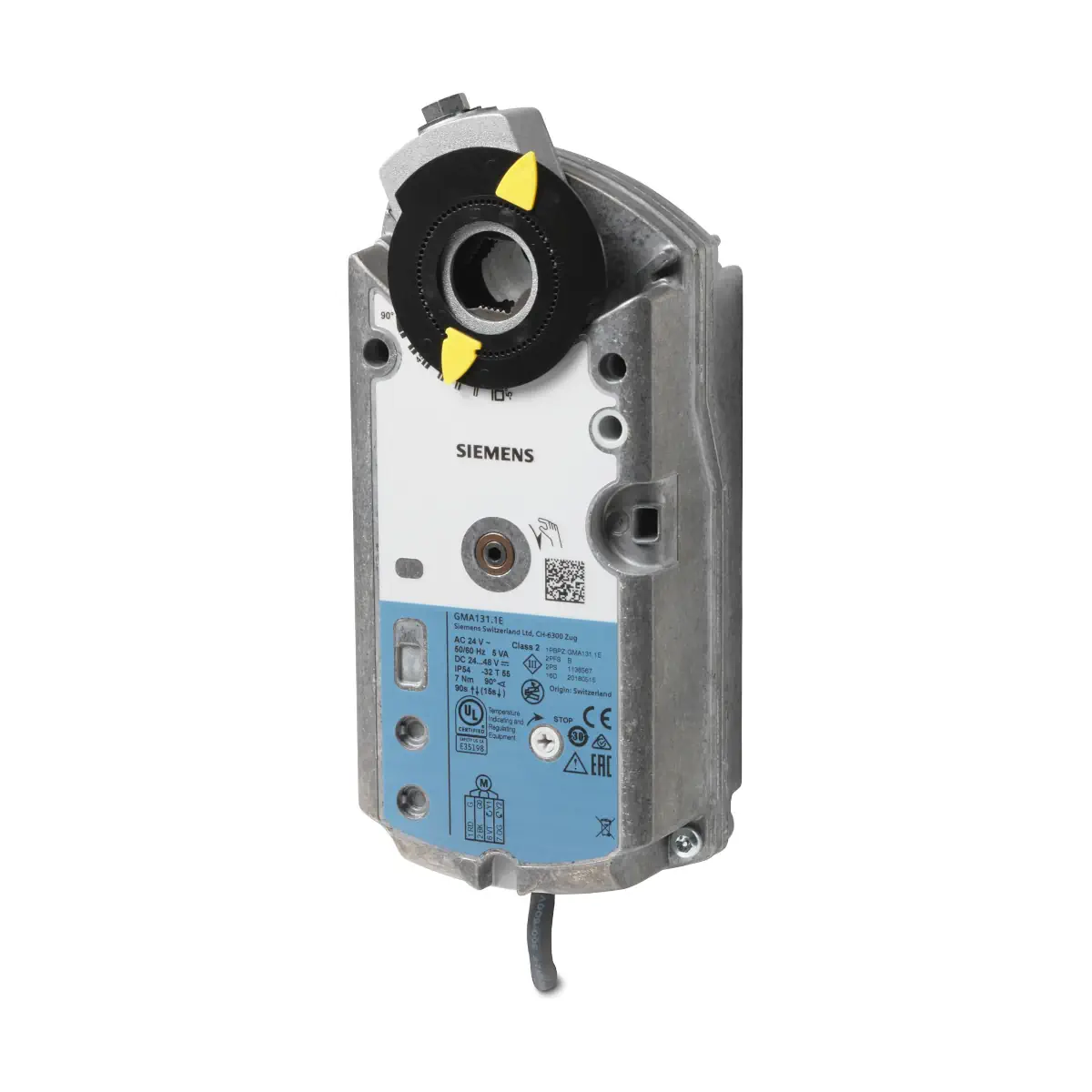

GMA131.1E Siłownik obrotowy ze sprężyną powrotną, 7 [Nm], 3-stawny, 24 [V] AC/DC, 90/15 [s]

Siemens GMA131.1E to obrotowy siłownik do przepustnic powietrza z serii OpenAir™, wyposażony w sprężynę powrotną (funkcja bezpieczeństwa). Pracuje z zasilaniem 24 V AC lub 24…48 V DC i realizuje sterowanie 3-stawne. Zapewnia moment obrotowy 7 Nm, a przy zaniku zasilania automatycznie wraca do położenia „zerowego”. Siłownik posiada samocentrujący adapter osi, mechanicznie nastawiany zakres pracy 0…90° oraz fabrycznie zamontowany kabel o długości 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GMA131.1E
• Seria: OpenAir™
• Typ: obrotowy siłownik do przepustnic powietrza ze sprężyną powrotną
• Rodzaj sterowania: 3-stawne
• Zasilanie: 24 V AC ±20% (50/60 Hz) / 24…48 V DC ±20%
• Moment nominalny: 7 Nm
• Moment maksymalny (zblokowanie): 21 Nm
• Kąt obrotu: nominalnie 90° (maks. 95° ±2°)
• Czas przebiegu dla 90° (silnikiem): 90 s
• Czas zamykania sprężyną (przy zaniku zasilania): 15 s
• Mechaniczne ograniczenie kąta: skokowo co 5°
• Stopień ochrony: IP54
• Przewód przyłączeniowy: 0,75 mm², długość 0,9 m

Zastosowanie

• Do przepustnic powietrza o powierzchni do 1,5 m² (zależnie od tarcia).
• Do instalacji wentylacyjnych, w których przy braku zasilania wymagane jest przejście w pozycję awaryjną („zerową”).
• Możliwość zastosowania do przepustnic z dwoma siłownikami zamontowanymi na osi (przy pomocy obejmy montażowej).

Funkcje i działanie

Sprężyna powrotna (funkcja bezpieczeństwa)

• W przypadku zaniku zasilania sprężyna powrotna ustawia siłownik w pozycji „zerowej”.
• Powrót sprężyną trwa typowo 15 s (dla kąta 90°).

Ruch i kierunek obrotu

• Kierunek obrotu (zgodny lub przeciwny do ruchu wskazówek zegara) zależy od pozycji montażu na osi przepustnicy oraz rodzaju sterowania.
• Zakres roboczy można nastawić mechanicznie w zakresie 0…90°; ograniczenie realizowane jest skokowo co 5°.

Podłączenie elektryczne (3-stawne)

• G (czerwony): potencjał systemowy 24 V AC / 24…48 V DC
• G0 (czarny): masa systemowa
• Y1 (purpurowy, przewód 6): sygnał sterujący „otwórz” (0 V / 24 V AC / 24…48 V DC)
• Y2 (pomarańczowy, przewód 7): sygnał sterujący „zamknij” (0 V / 24 V AC / 24…48 V DC)
• Prąd przełączania dla „otwórz”/„zamknij” (Y1/Y2): normalnie 8 mA

Dane techniczne

• Pobór mocy w ruchu: AC: 5 VA / 3,5 W; DC: 3,5 W
• Pobór mocy w stanie trzymania: AC/DC: 2 W
• Warunki środowiskowe (praca): -32…+55 °C, < 95% r.h. (bez kondensacji)
• Warunki środowiskowe (transport): -32…+70 °C, < 95% r.h. (bez kondensacji)
• Klasa izolacji (EN 60730) dla 24 V AC/DC: III

Wymiary i montaż

• Wymiary siłownika (szer. x dł. x wys.): 81 x 192 x 63 mm
• Oś przepustnicy: okrągła 6,4…20,5 mm / kwadratowa 6,4…13 mm
• Minimalna długość osi: 20 mm
• Masa (bez opakowania): 1,2 kg
• Montaż: samocentrujący adapter osi; mechanicznie nastawiany zakres pracy 0…90°

Podsumowanie

GMA131.1E to solidny siłownik obrotowy 7 Nm do przepustnic powietrza, zaprojektowany do sterowania 3-stawnego przy zasilaniu 24 V AC / 24…48 V DC. Dzięki sprężynie powrotnej zapewnia wymaganą pozycję awaryjną przy zaniku zasilania, a mechanicznie nastawiany kąt pracy i adapter samocentrujący ułatwiają dopasowanie do aplikacji wentylacyjnych.
