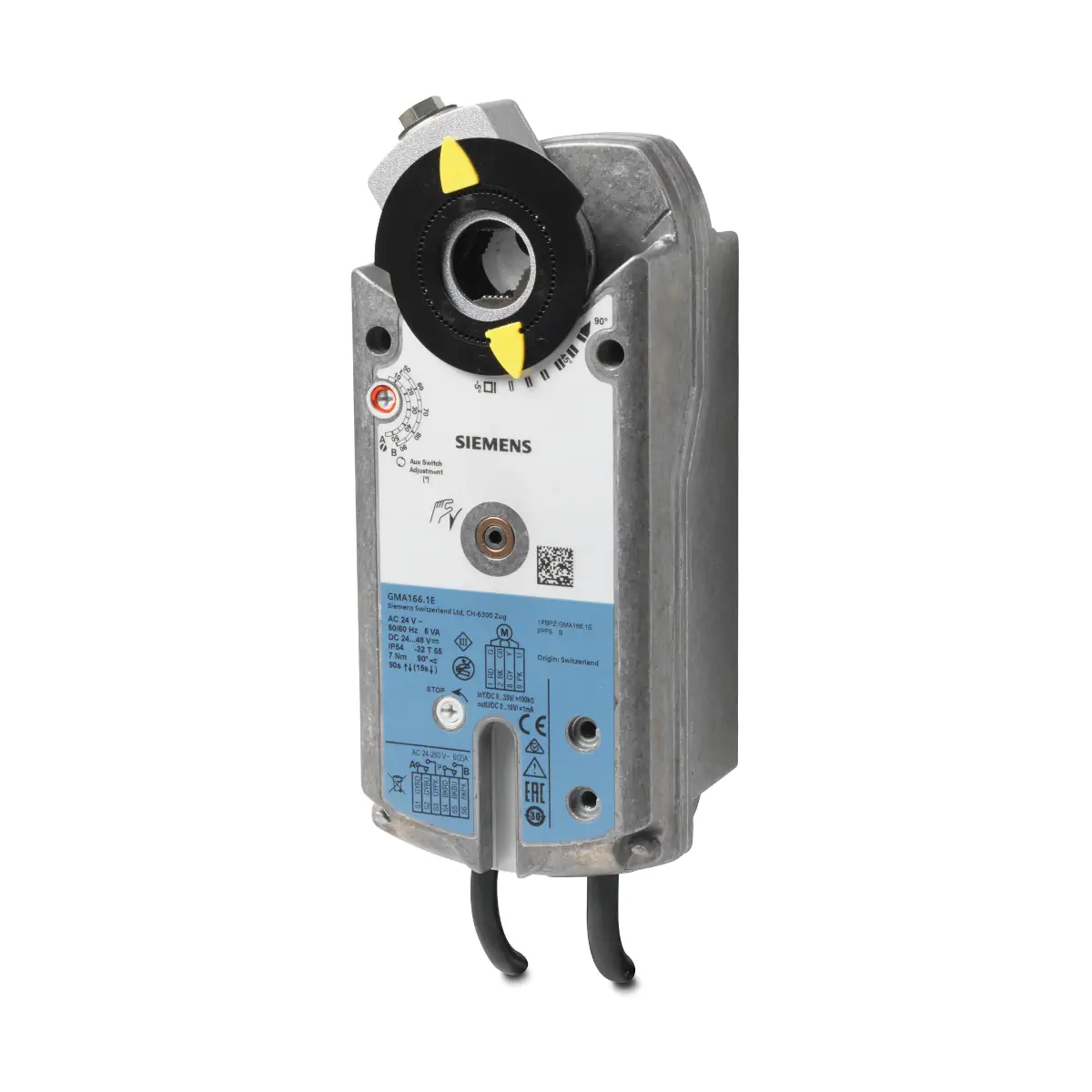

GMA166.1E Siłownik obrotowy ze sprężyną powrotną, 7 [Nm], 0..10 [V], 24 [V] AC/DC, 90/15 [s], 2 styki pomocnicze

Siemens GMA166.1E (OpenAir™) to obrotowy siłownik do przepustnic powietrza ze sprężyną powrotną, przeznaczony do pracy w instalacjach wentylacyjnych, w których przy zaniku zasilania wymagane jest przejście do położenia „zerowego” (pozycja awaryjna). Siłownik oferuje moment 7 Nm, sterowanie ciągłe oraz mechanicznie nastawiany zakres roboczy 0…90°. Model wyposażony jest w samocentrujący adapter osi oraz fabrycznie montowany przewód przyłączeniowy 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GMA166.1E
• Seria: OpenAir™
• Typ: siłownik obrotowy do przepustnic powietrza ze sprężyną powrotną
• Zasilanie: 24 V AC ±20% (50/60 Hz) / 24…48 V DC ±20% (SELV/PELV)
• Rodzaj sterowania: ciągłe
• Sygnał sterujący (wejście Y): 0…10 V DC / 2…10 V DC
• Sygnał położenia (wyjście U): 0…10 V DC (proporcjonalnie do kąta obrotu)
• Nominalny moment obrotowy: 7 Nm
• Sprężyna powrotna: ustawienie w pozycji „zerowej” przy zaniku zasilania
• Nastawa zakresu roboczego: mechanicznie, 0…90° (skok co 5°)
• Przełączniki pomocnicze: 2 szt., punkty przełączenia nastawiane niezależnie
• Stopień ochrony: IP54
• Przewód przyłączeniowy: 0,9 m, 0,75 mm²

Zastosowanie

• Do przepustnic powietrza o powierzchni do 1,5 m² (zależnie od tarcia).
• Do instalacji wentylacyjnych, w których siłownik przy braku zasilania powinien przejść do położenia „zerowego” (pozycja awaryjna).

Funkcje i działanie

Sterowanie ciągłe

• Wejście Y: 0…10 V DC / 2…10 V DC.
• Maks. dopuszczalne napięcie wejściowe: 35 V DC.

Sprężyna powrotna (funkcja awaryjna)

• W przypadku zaniku zasilania sprężyna powrotna ustawia siłownik w pozycji „zerowej”.
• Czas zamykania sprężyną (przy zaniku zasilania): 15 s.

Wskazanie położenia

• Mechaniczne: kąt obrotu wskazywany za pomocą wskaźnika położenia.
• Elektryczne (U): 0…10 V DC, proporcjonalnie do kąta obrotu (maks. prąd wyjściowy ±1 mA DC).

Przełączniki pomocnicze

• Dwa przełączniki pomocnicze z nastawą punktów przełączenia A i B niezależnie w zakresie 5°…90° ze skokiem co 5°.
• Parametry styków: 24…230 V AC, 6 A (rez.) / 2 A (ind.) oraz 12…30 V DC, 2 A.

Ograniczenie kąta obrotu

• Kąt obrotu osi adaptera może być ograniczony mechanicznie ze skokiem co 5°.

Uwaga dot. montażu dwóch siłowników na jednej osi

• Dla tego typu siłowników montaż dwóch siłowników na jednej osi przepustnicy jest niedopuszczalny.

Podłączenie elektryczne (przewód fabryczny)

• Standardowa długość przewodu: 0,9 m
• Przekrój żył: 0,75 mm²
• Zasilanie: G (czerwony) – 24 V AC / 24…48 V DC, G0 (czarny) – masa
• Sygnał sterujący: Y (szary) – 0…10 V / 0…35 V DC (sygnał sterujący), odniesienie do G0
• Sygnał położenia: U (różowy) – 0…10 V DC, odniesienie do G0
• Przełączniki pomocnicze: S1…S6 (zgodnie z oznaczeniami przewodów przełączników A i B)

Dane techniczne (GMA166.1E)

• Zasilanie: 24 V AC ±20%, 50/60 Hz / 24…48 V DC ±20%
• Pobór mocy (w ruchu): AC 5 VA / 3,5 W; DC 3,5 W
• Pobór mocy (w stanie trzymania): 2,5 W (AC/DC)
• Nominalny moment obrotowy: 7 Nm
• Maks. moment (zblokowanie): 21 Nm
• Nominalny / maks. kąt obrotu: 90° / 95° ±2°
• Czas przebiegu dla 90° (silnikiem): 90 s
• Czas zamykania sprężyną: 15 s
• Wejście Y: 0…10 V DC / 2…10 V DC (maks. 35 V DC)
• Wyjście U: 0…10 V DC (maks. ±1 mA DC)
• Stopień ochrony: IP54
• Temperatura pracy / transportu: -32…+55 °C / -32…+70 °C
• Wilgotność (bez kondensacji): < 95% r.h.
• Wymiary (szer. x dł. x wys.): 81 x 192 x 63 mm
• Oś przepustnicy: okrągła 6,4…20,5 mm / kwadrat 6,4…13 mm
• Min. długość osi: 20 mm
• Masa (bez opakowania): 1,2 kg

Podsumowanie

Siemens GMA166.1E to siłownik obrotowy 7 Nm z funkcją bezpieczeństwa (sprężyna powrotna), przeznaczony do przepustnic powietrza w instalacjach HVAC. Sterowanie ciągłe sygnałem 0…10 V / 2…10 V DC, wyjście położenia 0…10 V DC, nastawny mechanicznie kąt pracy oraz dwa przełączniki pomocnicze czynią go praktycznym rozwiązaniem do precyzyjnego sterowania i realizacji dodatkowych funkcji w automatyce wentylacyjnej.
